ການເໜັງຕີງຂອງແຮງດັນ, ຟ້າຜ່າ, ແລະ ສະພາບ overload ຢ່າງຕໍ່ເນື່ອງເຮັດໃຫ້ເກີດຄວາມຜິດປົກກະຕິຂອງສາຍລົມ ແລະ ຄວາມລົ້ມເຫຼວຂອງ insulation ກ່ອນໄວອັນຄວນໃນເຄືອຂ່າຍກະຈາຍພະລັງງານ. ດໍາເນີນງານເປັນໂຮງງານໄຟຟ້າແບບພິເສດ, ບໍລິສັດ Lugao Power Co., Ltd. ກໍາຈັດຈຸດອ່ອນຂອງລະບົບສາຍສົ່ງເຫຼົ່ານີ້ຜ່ານສາຍທໍ່ທອງແດງທີ່ມີຄວາມແມ່ນຍໍາຂອງພວກເຮົາ, ເຕັກໂນໂລຊີການຫມູນວຽນຫຼັກທີ່ກ້າວຫນ້າ, ແລະລະບົບສນວນກັນນໍ້າທີ່ເຮັດດ້ວຍນໍ້າໜັກ. ນັບຕັ້ງແຕ່ປີ 2016, ໂຮງງານຜະລິດທີ່ໄດ້ຮັບການຢັ້ງຢືນ ISO9001 ແລະ SGS ຂອງພວກເຮົາໄດ້ສົ່ງຫນ່ວຍງານຂັ້ນຕອນແລະຂັ້ນຕອນລົງຢ່າງແຂງແຮງທີ່ດູດຊຶມການລົບກວນຕາຂ່າຍໄຟຟ້າທີ່ຮຸນແຮງ, ສະຫນອງສະຖານີຍ່ອຍທີ່ເປັນປະໂຫຍດແລະໂຮງງານອຸດສາຫະກໍາທີ່ມີກົດລະບຽບແຮງດັນທີ່ຫມັ້ນຄົງແລະຄວາມຫນ້າເຊື່ອຖືໄຟຟ້າໃນໄລຍະຍາວ.
ກໍາລັງໄຟຟ້າແລະກົນຈັກອັນໃດທີ່ຄວບຄຸມການປະຕິບັດການຫັນເປັນພະລັງງານແຮງດັນສູງ?
ບໍ່ເຫມືອນກັບຫມໍ້ແປງໄຟຟ້າມາດຕະຖານທີ່ຈັດການພຽງແຕ່ການແປງແຮງດັນກາງ, ການແກ້ໄຂການຫັນເປັນພະລັງງານຕ້ອງຂັດແຍ້ງກັບສອງຄວາມຕ້ອງການທີ່ຂັດແຍ້ງກັນ: ພວກມັນຕ້ອງກ້າວອອກແຮງດັນຂອງເຄື່ອງກໍາເນີດໄຟຟ້າເຖິງລະດັບການສົ່ງ - ຫຼືຫຼຸດລົງແຮງດັນສູງ, ຄວາມອາດສາມາດສູງໃນລະດັບການແຜ່ກະຈາຍ - ໃນຂະນະດຽວກັນທົນກັບກໍາລັງແມ່ເຫຼັກໄຟຟ້າອັນມະຫາສານແລະກະແສໄຟຟ້າທີ່ເກີດຈາກກະແສໄຟຟ້າສັ້ນ.
ໂຄງສ້າງຂອງ winding ແບບດັ້ງເດີມແມ່ນມີຄວາມສ່ຽງຕໍ່ການຜິດປົກກະຕິຫຼືແມ້ກະທັ້ງລົ້ມລົງພາຍໃຕ້ກໍາລັງແມ່ເຫຼັກໄຟຟ້າ radial ແບບຍືນຍົງ, ອາດຈະເຮັດໃຫ້ເກີດວົງຈອນສັ້ນລະຫວ່າງລ້ຽວຢ່າງກະທັນຫັນແລະຄວາມລົ້ມເຫຼວຂອງໄພພິບັດ. ຫນ່ວຍງານວິສະວະກໍາທີ່ກໍາຫນົດເອງຂອງພວກເຮົາມີລະບົບການຍຶດແກນທີ່ດີທີ່ສຸດ, ກະດານ insulating ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ແລະໂຄງສ້າງຖັງທີ່ແຂງ. ການອອກແບບນີ້ບັນລຸການ decoupling ສົມບູນຂອງກໍາລັງໄຟຟ້າຕາມແກນແລະ radial, ປະສິດທິພາບປ້ອງກັນການເຄື່ອນທີ່ winding ແລະການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມ hotspot ຫຼາຍເກີນໄປ. ຂໍຂອບໃຈກັບການອອກແບບກົນຈັກທີ່ດີທີ່ສຸດນີ້,ໝໍ້ແປງໄຟຟ້າ Lugaoສະເຫນີການຂະຫຍາຍຊີວິດການບໍລິການເຖິງ 28% ພາຍໃຕ້ເງື່ອນໄຂການສົ່ງຕໍ່ໄລຍະຍາວ, ຢ່າງຕໍ່ເນື່ອງ, ຫນັກ.
ເທັກນິກການເຊື່ອມໂລຫະຫຼັກ ແລະ ລວດລາຍປ້ອງກັນຈຸດຮ້ອນ ແລະ ຄວາມແກ່ຂອງ insulation ແນວໃດ?
ເມື່ອກວດສອບຜູ້ສະຫນອງ Power Transformer ທີ່ມີຄຸນວຸດທິ, ທີມງານວິສະວະກໍາໂຍທາຄວນສຸມໃສ່ການຄັດເລືອກວັດສະດຸຫຼັກ, ເຕັກນິກການ winding, ແລະການປະສານງານ insulation ປະສົມປະສານ. ການປ່ຽນແປງຂອງວົງຈອນການໂຫຼດໃນລະຫວ່າງການສົ່ງຕໍ່ໄລຍະຍາວໄດ້ຢ່າງງ່າຍດາຍເຮັດໃຫ້ການ overheating ທ້ອງຖິ່ນກ່ຽວກັບຂໍ້ຕໍ່ຫຼັກແລະ winding conductors, ເພີ່ມເຕີມເລັ່ງການທໍາລາຍນ້ໍາມັນ, embrittlement insulation ເຈ້ຍ, ແລະການທໍາລາຍ dielectric irreversible.
|
ອົງປະກອບພາຍໃນ
|
ການເລືອກວັດສະດຸພື້ນຖານ
|
ການປິ່ນປົວຫຼັກ / winding
|
ຕົວຊີ້ວັດການປະຕິບັດ
|
ການປ້ອງກັນຄວາມລົ້ມເຫລວຂັ້ນຕົ້ນ
|
|
Laminations Core ທີ່ມີຄວາມທົນທານສູງ
|
ເຫຼັກກ້າຊິລິໂຄນເຫລັກມ້ວນເຢັນເກຣດສູງ (27QG120)
|
Step-Lap Joint & Stress-Relief Annealing
|
No-Load Loss ≤ ມາດຕະຖານ IEC 60076
|
ປ້ອງກັນການອີ່ມຕົວຫຼັກ ແລະຈຸດຮົ່ວໄຫຼຂອງກະແສໄຟ
|
|
Precision-Wound HV/LV Windings
|
ຕົວນຳທອງແດງທີ່ບໍ່ມີອົກຊີເຈນ + ຢາງເຈ້ຍຄຣາບພຣີມຽມ
|
ການຫມຸນວຽນແບບຕໍ່ເນື່ອງ ແລະ ການອົບແຫ້ງສູນຍາກາດ
|
Dynamic Short-Circuit Withstand ≥ 2.5% Reactance Deviation
|
ກໍາຈັດການຖອກທ້ອງພາຍໃຕ້ກະແສຄວາມຜິດກະທັນຫັນ
|
|
ໂຄງສ້າງຖັງນໍ້າໜັກ
|
ເຫຼັກໂຄງສ້າງທີ່ມີຄວາມເຂັ້ມແຂງສູງ (Q345R)
|
ການເຊື່ອມໂລຫະຫຸ່ນຍົນ & ການທົດສອບຄວາມເຄັ່ງຕຶງ (0.3 MPa)
|
ອັດຕາການຮົ່ວໄຫຼເປັນສູນ (ການທົດສອບການໃຕ້ນ້ຳ 24 ຊົ່ວໂມງ)
|
ປ້ອງກັນການຮົ່ວໄຫຼຂອງນໍ້າມັນ ແລະ ການແຕກຂອງຖັງພາຍໃຕ້ຄວາມກົດດັນພາຍໃນ
|
|
Advanced Oil-Insulation System
|
ນ້ ຳ ມັນແຮ່ທາດຊັ້ນສູງຫຼືນ້ ຳ ມັນ Ester ທຳ ມະຊາດທີ່ຍ່ອຍສະຫຼາຍໄດ້
|
ການຕື່ມນ້ຳມັນສູນຍາກາດ ແລະ ການອົບແຫ້ງການໄຫຼວຽນຂອງນ້ຳມັນຮ້ອນ
|
ແຮງດັນໄຟຟ້າແຕກ ≥ 60kV (IEC 60156)
|
ປ້ອງກັນການໄຫຼອອກບາງສ່ວນ ແລະເລັ່ງການກະຈາຍຄວາມຮ້ອນ
|
ຮູບແບບແຮງດັນ, ຄວາມອາດສາມາດ ແລະ ຄວາມເຢັນທີ່ປັບແຕ່ງຕາມລຳດັບສາມາດສະໜອງໃຫ້ Lugao ໄດ້ບໍ?
Lugao Power Co., Ltd. ເປັນເຈົ້າຂອງກອງປະຊຸມການຜະລິດ ISO9001 ແລະ SGS ທີ່ໄດ້ຮັບການຮັບຮອງ, ຕິດຕັ້ງດ້ວຍສາຍຕັດຫຼັກມືອາຊີບ, ເຄື່ອງ winding, ເຕົາອົບແຫ້ງສູນຍາກາດ, ແລະ bays ການທົດສອບພະລັງງານເຕັມ. ຜະລິດຕະພັນທັງໝົດແມ່ນຜະລິດຕາມມາດຕະຖານສາກົນ IEC, GB, CE, ແລະ CCC ຢ່າງເຂັ້ມງວດ, ຮອງຮັບການປ່ຽນ plug-and-play ໂດຍກົງໂດຍບໍ່ມີການດັດແປງຮູບແບບສະຖານີຍ່ອຍຕົ້ນສະບັບ.
ຫ້ອງຮຽນແຮງດັນ ແລະລະດັບຄວາມອາດສາມາດ
Lugao ພັດທະນາຫ້ອງຮຽນແຮງດັນຂອງ Transformer ຫຼາຍປະເພດເພື່ອໃຫ້ກົງກັບລະດັບການສົ່ງແລະຄວາມຕ້ອງການເຄືອຂ່າຍການແຈກຢາຍທີ່ແຕກຕ່າງກັນ:
· 132kV / 110kV Step-Up/Step-Down Transformer:ອອກແບບສໍາລັບສະຖານີຍ່ອຍສາທາລະນູປະໂພກຂະຫນາດໃຫຍ່, ລະບົບເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າຂອງໂຮງງານໄຟຟ້າ, ແລະເຂດອຸດສາຫະກໍາຫນັກທີ່ຕ້ອງການສາຍສົ່ງໄຟຟ້າເປັນຈໍານວນຫຼາຍ. ການຮັບຮອງເອົາໂຄງປະກອບການ tank immersed ນ້ໍາທີ່ເຂັ້ມແຂງກັບ ONAN ຫຼື ONAF ຄວາມເຢັນ, ມັນມີຄຸນນະສົມບັດເປັນພິເສດວົງຈອນສັ້ນທົນທານຕໍ່ຄວາມສາມາດແລະລະດັບການໄຫຼບາງສ່ວນຕ່ໍາທີ່ສຸດ (≤ 5 pC), ໃນຂະນະທີ່ອໍານວຍຄວາມສະດວກໃນການກວດສອບແລະບໍາລຸງຮັກສາພຸ່ມໄມ້ແລະເຄື່ອງປ່ຽນທໍ່.
· 33kV / 35kV Power Transformer:ເຫມາະສໍາລັບໂຮງງານອຸດສາຫະກໍາຂະຫນາດກາງ, ສະຖານີຍ່ອຍກະສິກໍາພະລັງງານລົມ, ແລະເຄືອຂ່າຍການແຈກຢາຍວິທະຍາເຂດ. ມັນດຸ່ນດ່ຽງປະສິດທິພາບສູງດ້ວຍຮອຍຕີນທີ່ຫນາແຫນ້ນ, ສະເຫນີທາງເລືອກໃນການເຮັດຄວາມເຢັນທີ່ມີຄວາມຍືດຫຍຸ່ນແລະທໍ່ແຮງດັນທີ່ສາມາດປັບແຕ່ງໄດ້ເພື່ອຮອງຮັບການເຫນັງຕີງຂອງແຮງດັນຕາຂ່າຍໄຟຟ້າ.
· 11kV ການແຜ່ກະຈາຍພະລັງງານ:ເໝາະສຳລັບເຂດການຄ້າ, ຊຸມຊົນທີ່ຢູ່ອາໄສ ແລະ ໂຄງການໄຟຟ້າໃນຊົນນະບົດ. ມັນມີລັກສະນະການອອກແບບຖັງນ້ໍາມັນ corrugated ທີ່ກໍາຈັດຄວາມຕ້ອງການສໍາລັບການເກັບຮັກສານ້ໍາມັນ, ດັ່ງນັ້ນການຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການບໍາລຸງຮັກສາແລະຮັບປະກັນການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືໃນສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງ.
ຕົວເລືອກວິທີເຮັດຄວາມເຢັນ
ທຸກໆຫນ່ວຍ Lugao Transformer ສະເຫນີການຕັ້ງຄ່າຄວາມເຢັນແບບຍືດຫຍຸ່ນເພື່ອເພີ່ມປະສິດທິພາບຄວາມຮ້ອນໂດຍອີງໃສ່ເງື່ອນໄຂຂອງສະຖານທີ່:
· ONAN (ນ້ຳມັນທຳມະຊາດ ອາກາດທຳມະຊາດ):ອີງໃສ່ການລະບາຍຄວາມຮ້ອນແບບທໍາມະຊາດສໍາລັບການເຮັດຄວາມເຢັນ - ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກການໂຫຼດປານກາງທີ່ເງື່ອນໄຂສະພາບແວດລ້ອມແມ່ນເອື້ອອໍານວຍ.
· ONAF (Oil Natural Air Forced):ເພີ່ມການໄຫຼວຽນຂອງນ້ໍາມັນທໍາມະຊາດດ້ວຍພັດລົມເຢັນທາງອາກາດ, ເພີ່ມຄວາມອາດສາມາດ overload ຢ່າງຕໍ່ເນື່ອງປະມານ 30%.
· OFAF (ກອງທັບອາກາດບັງຄັບນ້ຳມັນ):ນຳໃຊ້ການໄຫຼວຽນຂອງນ້ຳມັນແບບບັງຄັບດ້ວຍເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນທາງອາກາດແບບບັງຄັບ, ເຮັດໃຫ້ການກະຈາຍຄວາມຮ້ອນສູງສຸດສຳລັບການຕິດຕັ້ງ Power Transformer ທີ່ມີຄວາມຈຸສູງໃນສະພາບແວດລ້ອມທີ່ຕ້ອງການ.
ວິທີການເລືອກການຕັ້ງຄ່າການຫັນເປັນພະລັງງານທີ່ເຫມາະສົມສໍາລັບການ Substations Space-constrained?
ໝໍ້ແປງໄຟຟ້າການຄັດເລືອກຈໍາເປັນຕ້ອງໄດ້ພິຈາລະນາຢ່າງສົມບູນກ່ຽວກັບຂໍ້ຈໍາກັດພື້ນທີ່ຂອງສະຖານທີ່, ການຄາດຄະເນການຂະຫຍາຍຕົວການໂຫຼດ, ແລະຄວາມຕ້ອງການລະດັບຄວາມຜິດຂອງຕາຂ່າຍໄຟຟ້າ. ສໍາລັບສະຖານີຍ່ອຍຂະຫນາດໃຫຍ່ແບບດັ້ງເດີມທີ່ມີພື້ນທີ່ພື້ນທີ່ອຸດົມສົມບູນ, ຫນ່ວຍບໍລິການນ້ໍາມັນສາມເຟດແບບດັ້ງເດີມທີ່ມີ radiators ພາຍນອກແມ່ນການແກ້ໄຂທີ່ຕ້ອງການ. ພວກເຂົາຈັດການການແຜ່ກະຈາຍຄວາມກົດດັນຂອງແມ່ເຫຼັກໄຟຟ້າທີ່ເປັນເອກະພາບ, ແລະທີມງານບໍາລຸງຮັກສາສາມາດກວດສອບພຸ່ມໄມ້ແລະເຄື່ອງປ່ຽນທໍ່ໄດ້ຢ່າງງ່າຍດາຍໂດຍບໍ່ມີການ de-energizing ອຸປະກອນທີ່ຢູ່ຕິດກັນ.
ສໍາລັບສະຖານີຍ່ອຍໃຕ້ດິນໃນຕົວເມືອງແລະການຕິດຕັ້ງ GIS (Gas-Insulated Substation) ຫນາແຫນ້ນ, ການອອກແບບທີ່ມີໂຄງສ້າງຕ່ໍາທີ່ມີແຜງ radiator ປະສົມປະສານແມ່ນໃຊ້ໄດ້ຫຼາຍກວ່າ. Lugao ສະຫນອງການເພີ່ມປະສິດທິພາບຮອຍຕີນທີ່ກໍາຫນົດເອງ, ຫຼຸດຜ່ອນຄວາມຕ້ອງການພື້ນທີ່ພື້ນເຮືອນທັງຫມົດເຖິງ 15% ໃນຂະນະທີ່ຮັກສາຄວາມສາມາດໃນການຈັດການພະລັງງານທີ່ສອດຄ່ອງແລະປະສິດທິພາບຄວາມເຢັນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການການຂະຫຍາຍຕົວຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງທີ່ທັນສະໄຫມ.
ວິທີການແກ້ໄຂອຸນຫະພູມນ້ໍາມັນສູງແລະການໄຫຼລົງບາງສ່ວນໃນການດໍາເນີນງານໃນໄລຍະຍາວ?
ອົງປະກອບທີ່ໃຊ້ໃນເຄື່ອງຫັນປ່ຽນ Lugao ມີປະສິດທິພາບແກ້ໄຂບັນຫາການເຮັດວຽກທົ່ວໄປສອງຢ່າງ: ການເພີ່ມອຸນຫະພູມນ້ໍາມັນຫຼາຍເກີນໄປແລະການໄຫຼອອກບາງສ່ວນທີ່ບໍ່ຄວບຄຸມ (PD). ການສໍາຜັດເປັນເວລາດົນນານກັບຄວາມກົດດັນຂອງແຮງດັນສູງແລະກະແສການໂຫຼດຢ່າງຕໍ່ເນື່ອງເຮັດໃຫ້ເກີດການສູນເສຍທອງແດງແລະທາດເຫຼັກຢ່າງຫຼວງຫຼາຍ, ນໍາໄປສູ່ການຫຼຸດລົງຂອງຄວາມເຂັ້ມແຂງ dielectric ຂອງນ້ໍາມັນ insulating ແລະການເສື່ອມສະພາບຂອງ insulation inter-winding; ນີ້, ໃນທາງກັບກັນ, ເຮັດໃຫ້ເກີດການປ່ອຍອາຍພິດບາງສ່ວນແລະການສະສົມຂອງອາຍແກັສ, ອາດຈະເຮັດໃຫ້ເກີດໄພພິບັດ flashover.
ຂະບວນການໄຫຼວຽນຂອງນ້ຳມັນຮ້ອນ ແລະສູນຍາກາດທີ່ສ້າງຂຶ້ນໃນຕົວຂອງພວກເຮົາ, ສົມທົບກັບທະນາຄານ radiator ທີ່ມີປະສິດທິພາບສູງ, ໄຫຼວຽນຢ່າງຕໍ່ເນື່ອງ ແລະເຮັດໃຫ້ນ້ໍາມັນ insulating ເຢັນ. ມັນຄວບຄຸມອຸນຫະພູມນ້ໍາມັນເທິງຕ່ໍາກວ່າ 75 ° C ຢ່າງຕໍ່ເນື່ອງໃນລະຫວ່າງການປະຕິບັດການໂຫຼດເຕັມຢ່າງຕໍ່ເນື່ອງຕະຫຼອດ 24 ຊົ່ວໂມງ (ອຸນຫະພູມອາກາດລ້ອມຮອບ ≤ 40 ° C), ຮັກສາການປ້ອງກັນ dielectric ຄົບຖ້ວນສົມບູນສໍາລັບການ insulation ເຈ້ຍ winding, ສະຖຽນລະພາບຄວາມສົມດຸນຂອງອາຍແກັສພາຍໃນ, ແລະຫຼີກເວັ້ນການໄຫຼອອກໃນທ້ອງຖິ່ນແລະການທໍາລາຍນ້ໍາມັນທີ່ເກີດຈາກການສະສົມຂອງຈຸດຮ້ອນ.
ເບິ່ງສາຍການຜະລິດຂອງພວກເຮົາວິດີໂອ
ປະສົບການການຜະລິດ Transformer ທີ່ດີເລີດຂອງ Lugao ດ້ວຍຕົນເອງ:[ຄລິກທີ່ນີ້ເພື່ອເບິ່ງທັດສະນະການຜະລິດເຕັມຂອງພວກເຮົາຢູ່ YouTube]
ສຳຫຼວດສິນຄ້າທີ່ກ່ຽວຂ້ອງ
· [10KV Amorphous Alloy Dry Type Transformer] — ເໝາະສຳລັບແອັບພລິເຄຊັ່ນການກະຈາຍພະລັງງານໃນອາຄານ.
· [33kV 35kV Oil-Immersed Transformer] — ການແກ້ໄຂແຮງດັນກາງທີ່ເຂັ້ມແຂງສໍາລັບໂຄງການອຸດສາຫະກໍາ ແລະໂຄງການທົດແທນ.
· [132kV 110kV 50MVA 125MVA Oil Immersed Transformer] — ກະດູກສັນຫຼັງຄວາມຈຸສູງສຳລັບເຄືອຂ່າຍສາຍສົ່ງຜົນປະໂຫຍດ.

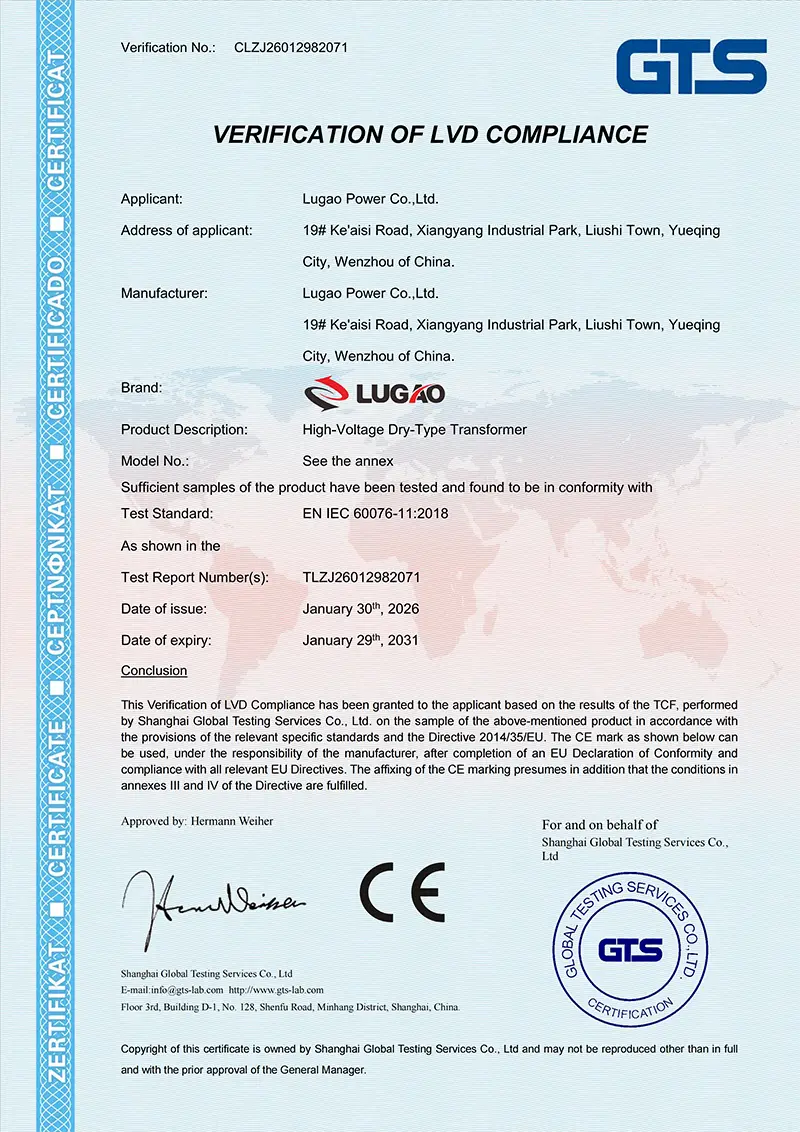

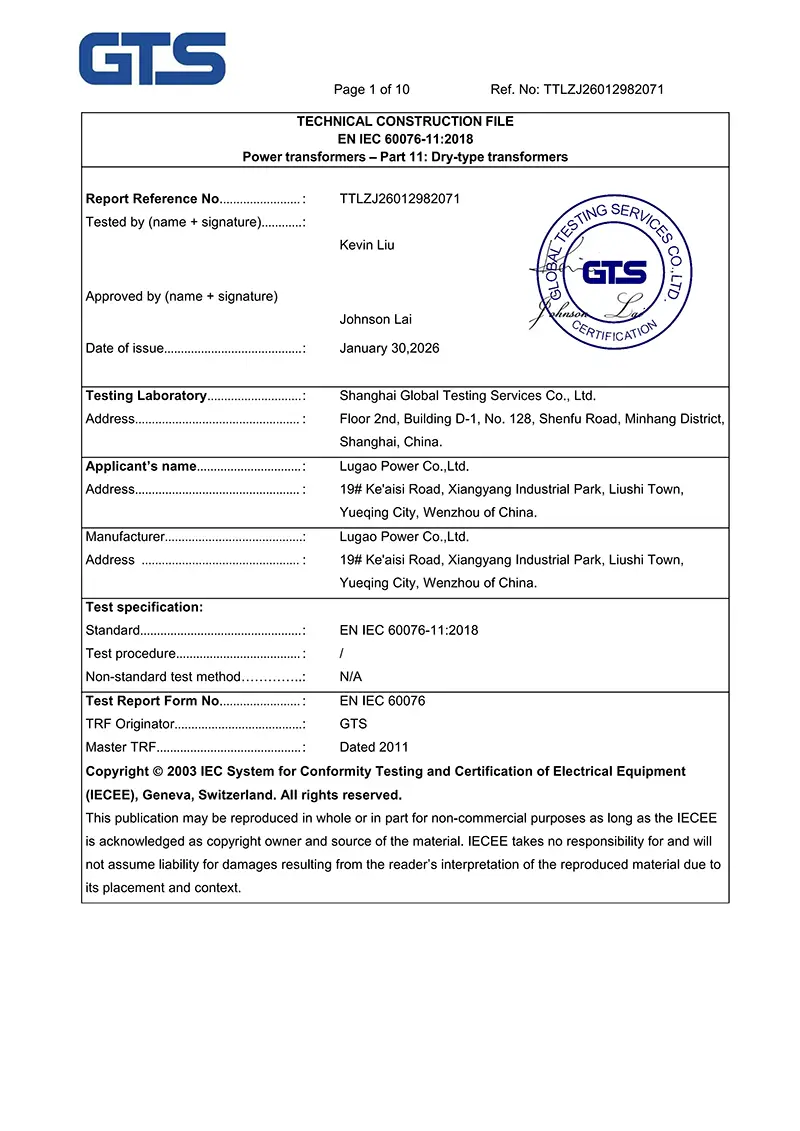

ແຫຼ່ງຂໍ້ມູນ: ບໍລິສັດ Lugao Power ຈໍາກັດ, ເອກະສານດ້ານວິຊາການຢ່າງເປັນທາງການແລະບົດລາຍງານການທົດສອບການຢັ້ງຢືນມາດຕະຖານ IEC.
