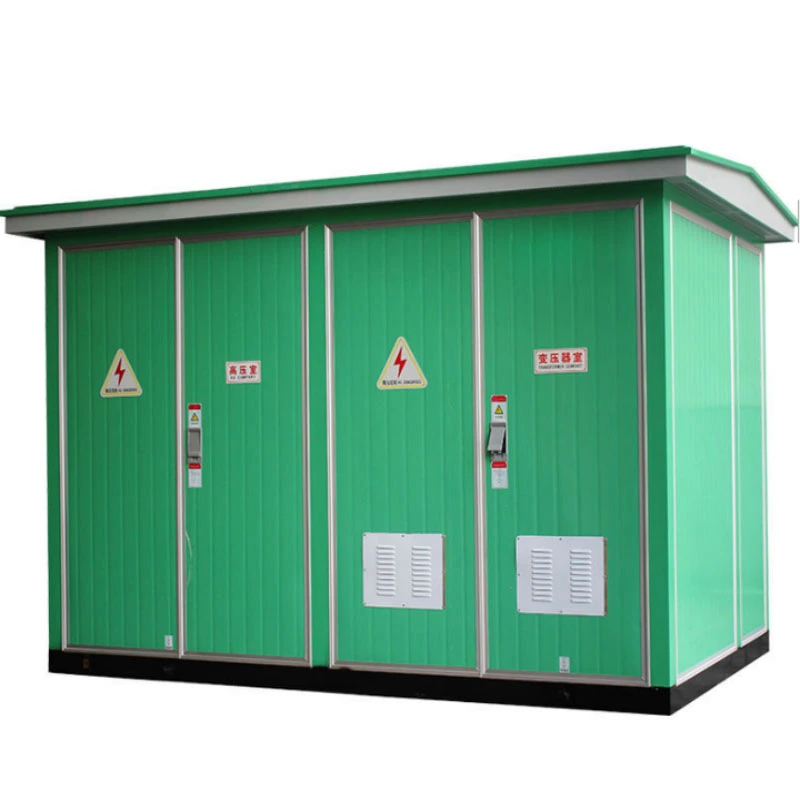

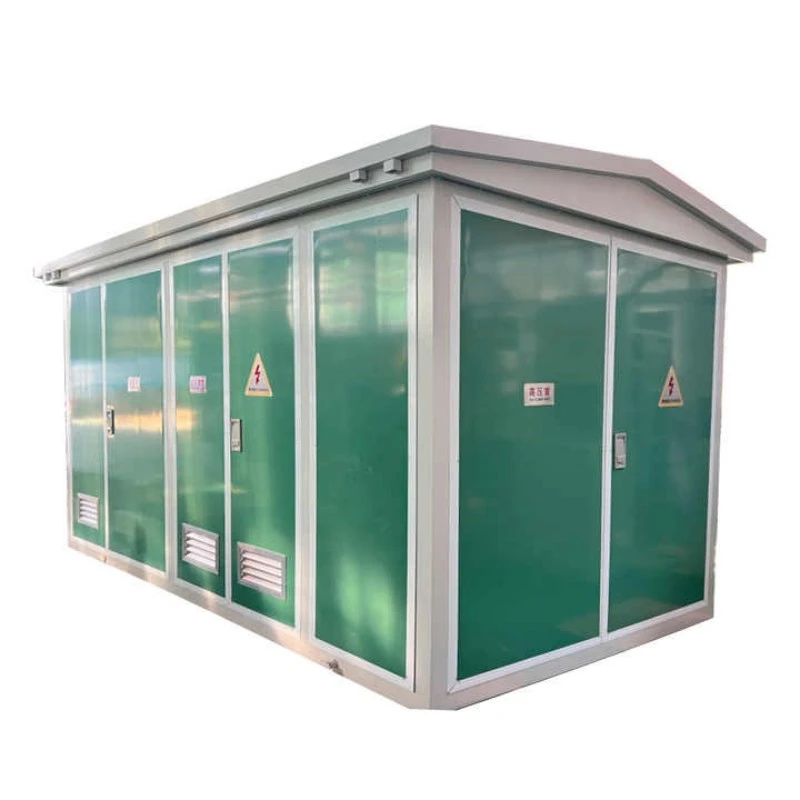

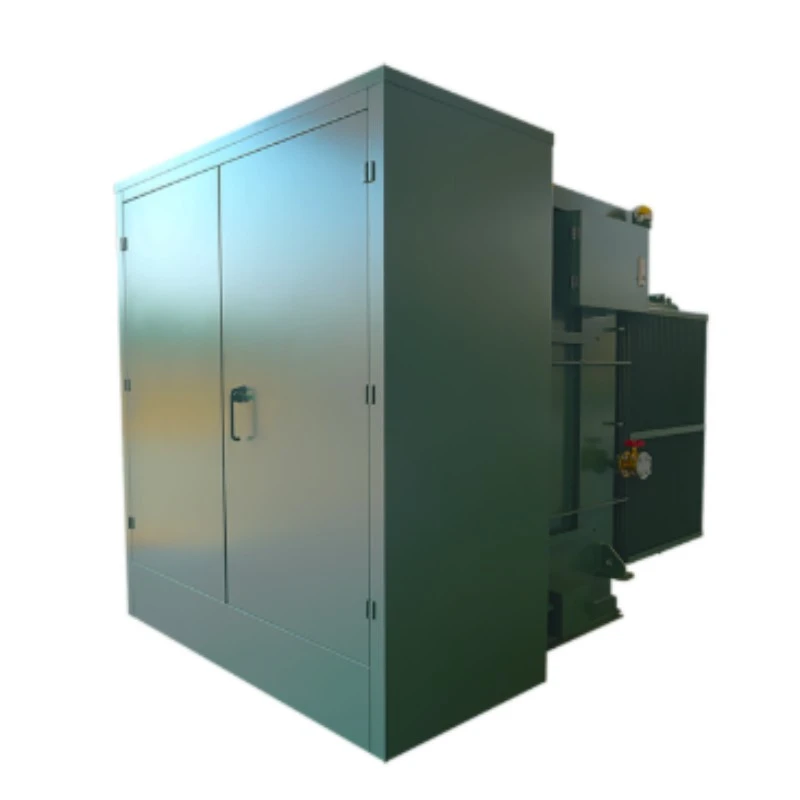

ສະຖານີຍ່ອຍປະເພດກ່ອງນອກອັດສະລິຍະອັດສະລິຍະ

ອຸ​ປະ​ກອນ​ນີ້​ແມ່ນ​ຫຍັງ?

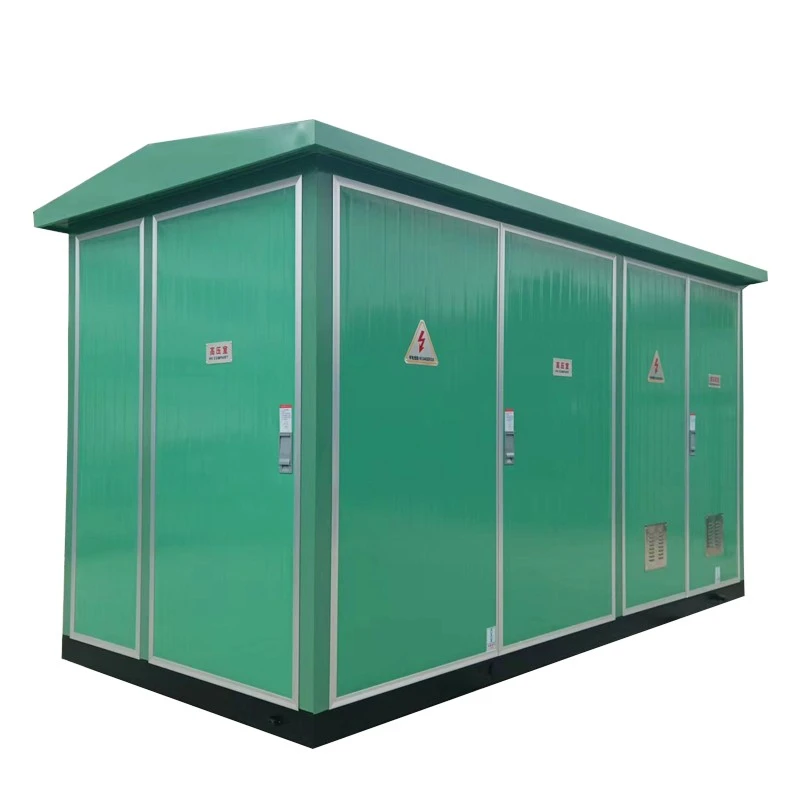

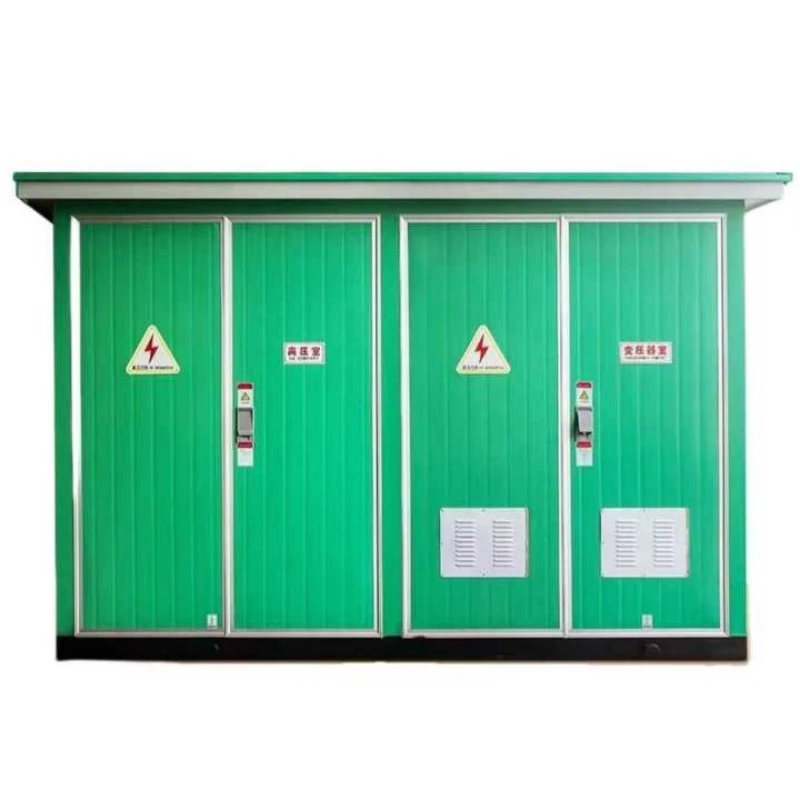

The YB-24 Intelligent Prefabricated Outdoor Substation-Type Box-Type ແມ່ນໂຮງງານປະກອບ, ໂຮງງານຜະລິດ, ຫນ່ວຍງານກະຈາຍພະລັງງານທີ່ຫນາແຫນ້ນທີ່ປະສົມປະສານ.switchgear ແຮງດັນສູງ, ເປັນຫມໍ້ແປງພະລັງງານ, ແລະອຸປະກອນການກະຈາຍແຮງດັນຕ່ໍາເຂົ້າໄປໃນ enclosures weatherproof ດຽວ. ມັນເປັນຂອງຄອບຄົວຂອງສະຖານີຍ່ອຍສໍາເລັດຮູບ, ເຊິ່ງເອີ້ນກັນວ່າ "ສະຖານີຍ່ອຍທີ່ຫນາແຫນ້ນ" ຫຼື "ສະຖານີຍ່ອຍທີ່ຫຸ້ມຫໍ່."

ລາຍລະອຽດລະຫັດຕົວແບບ:

YB — ສະຖານີຍ່ອຍປະເພດກ່ອງສຳເລັດຮູບ

24 — ລະ​ຫັດ​ຊຸດ​ການ​ອອກ​ແບບ​, ເປັນ​ຕົວ​ແທນ​ການ​ຄວບ​ຄຸມ​ອັດ​ສະ​ລິ​ຍະ​ແລະ​ການ​ຕັ້ງ​ຄ່າ modular​

ມັນເຮັດຫຍັງ?

ໜ້າທີ່ຫຼັກຂອງອຸປະກອນນີ້ແມ່ນການຮັບພະລັງງານໄຟຟ້າແຮງດັນສູງ (ປົກກະຕິ 10kV ຫຼື 35kV), ວາງມັນລົງໄປສູ່ແຮງດັນຕໍ່າ (400V/380V) ຜ່ານໝໍ້ແປງແບບປະສົມປະສານ, ແລະແຈກຢາຍມັນຢ່າງປອດໄພໃຫ້ກັບບ່ອນໂຫຼດຂອງຜູ້ໃຊ້ເຊັ່ນ: ຊຸມຊົນທີ່ຢູ່ອາໄສ, ສະຖານທີ່ການຄ້າ, ໂຮງງານຜະລິດ ຫຼືສະຖານີສາກໄຟ EV.

ບໍ່ເຫມືອນກັບສະຖານີຍ່ອຍທີ່ສ້າງຂຶ້ນໂດຍພົນລະເຮືອນແບບດັ້ງເດີມ, YB-24 ບໍ່ຕ້ອງການການປະກອບຢູ່ໃນສະຖານທີ່ຂອງອົງປະກອບສ່ວນບຸກຄົນ. ມັນໄດ້ຖືກສາຍທາງສ່ວນຫນ້າຂອງສາຍ, ການທົດສອບທາງສ່ວນຫນ້າຂອງ, ແລະການຂົນສົ່ງເປັນຫນ່ວຍດຽວ. ມັນໃຊ້ໝໍ້ແປງທີ່ຕື່ມນ້ຳມັນແບບແຫ້ງ ຫຼືແບບຊີວະພາບທີ່ບໍ່ມີນ້ຳມັນ (ທາງເລືອກ) ແລະອາໄສການທຳຄວາມເຢັນທາງອາກາດແບບທຳມະຊາດ ຫຼືບັງຄັບ. ລະບົບການຄວບຄຸມອັດສະລິຍະເຮັດໃຫ້ການເກັບຂໍ້ມູນໄລຍະໄກ, ສັນຍານເຕືອນຄວາມຜິດ, ແລະການສະຫຼັບອັດຕະໂນມັດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກຕາຂ່າຍໄຟຟ້າອັດສະລິຍະ.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

The YB-24 Intelligent Prefabricated Outdoor Substation-Type Box-Type ສະເຫນີຂໍ້ໄດ້ປຽບທີ່ຊັດເຈນກວ່າສະຖານີຍ່ອຍແບບດັ້ງເດີມ:

1. ການປະຫຍັດພື້ນທີ່ & ການຕິດຕັ້ງດ່ວນ

ຄອບຄອງພຽງແຕ່ 40% ຂອງຮ່ອງຮອຍຂອງສະຖານີຍ່ອຍພົນລະເຮືອນແບບດັ້ງເດີມ

ສາມາດຕິດຕັ້ງໃສ່ແຜ່ນຊີມັງງ່າຍໆພາຍໃນ 2-3 ມື້

ບໍ່ຈໍາເປັນຕ້ອງມີຫ້ອງອຸປະກອນແຍກຕ່າງຫາກຫຼື shafts ລະບາຍອາກາດ

2. ສະຕິປັນຍາສູງ

ມາດຕະຖານທີ່ຕິດຕັ້ງດ້ວຍ RTU (Remote Terminal Unit)

ຮອງຮັບ 4G/5G ຫຼືການສື່ສານເສັ້ນໄຍ

ການຕິດຕາມເວລາທີ່ແທ້ຈິງຂອງແຮງດັນ, ປະຈຸບັນ, ປັດໄຈພະລັງງານ, ອຸນຫະພູມ, ແລະສະຖານະປະຕູ

ການ​ເດີນ​ທາງ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ / ປິດ​ແລະ​ການ​ປັບ​ຕົວ​ກໍາ​ນົດ​ການ​

3. ຄວາມປອດໄພ ແລະການປົກປ້ອງສິ່ງແວດລ້ອມ

ທາງເລືອກການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນ (ຫມໍ້ແປງປະເພດແຫ້ງ)

ຊ່ອງສຽບແຮງດັນສູງທົນທານຕໍ່ອາກ

ລະດັບການປ້ອງກັນ IP54 ປ້ອງກັນບໍ່ໃຫ້ຂີ້ຝຸ່ນແລະນ້ໍາເຂົ້າ

ສາຍເຂົ້າຈາກລຸ່ມ, ກໍາຈັດພາກສ່ວນທີ່ມີຊີວິດທີ່ເປີດເຜີຍ

4. ວົງຈອນຊີວິດທີ່ຄຸ້ມຄ່າ

ການລົງທຶນເບື້ອງຕົ້ນຕໍ່າກວ່າ 30-40% ຫຼາຍກວ່າສະຖານີໄຟຟ້າ

60% ການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນວິສະວະກໍາໂຍທາ

ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາເນື່ອງຈາກການທົດແທນອົງປະກອບ modular

5. ການປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງ

ຊ່ວງອຸນຫະພູມໃຊ້ງານ: -25°C ຫາ +55°C

ການເຄືອບຕ້ານການ corrosion ສໍາລັບເຂດຊາຍຝັ່ງທະເລຫຼືອຸດສາຫະກໍາ

ລະບົບຄວາມຮ້ອນພາຍໃນເປັນທາງເລືອກສໍາລັບເຂດເຢັນ

ຄຸນສົມບັດຜະລິດຕະພັນ

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

The YB-24 Intelligent Prefabricated Outdoor Substation-Type Box-Type ເຫມາະສໍາລັບສະຖານະການທີ່ກວ້າງຂວາງທີ່ຈໍາເປັນຕ້ອງມີການນໍາໃຊ້ໄວ, ຮອຍຕີນຂະຫນາດນ້ອຍ, ແລະການດໍາເນີນງານອັດສະລິຍະ.

ລາຍລະອຽດການຜະລິດ

1. ການ​ຜະ​ລິດ Enclosure

CNC punching, ງໍ, ແລະການເຊື່ອມໂລຫະສໍາລັບຄວາມແມ່ນຍໍາສູງ

ການເຄືອບຝຸ່ນສອງຊັ້ນ ( primer ທີ່ມີສັງກະສີ + ຊັ້ນເທິງ polyester) ≥80μm

ການທົດສອບການສີດເກືອ ≥500 ຊົ່ວໂມງ

ມຸງດ້ວຍຄ້ອຍ 5° ເພື່ອປ້ອງກັນການລະບາຍນ້ໍາ

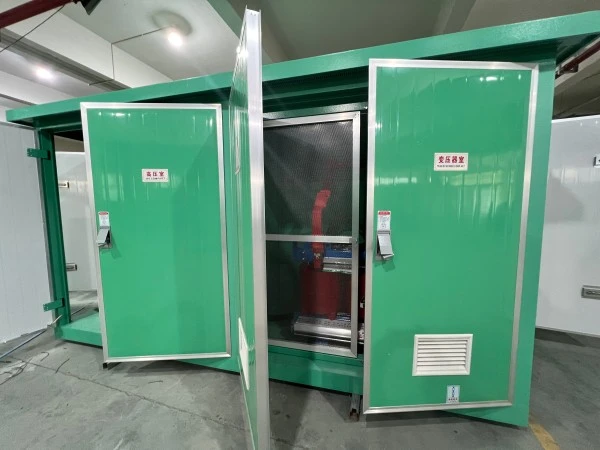

2. ການຈັດວາງພາຍໃນ

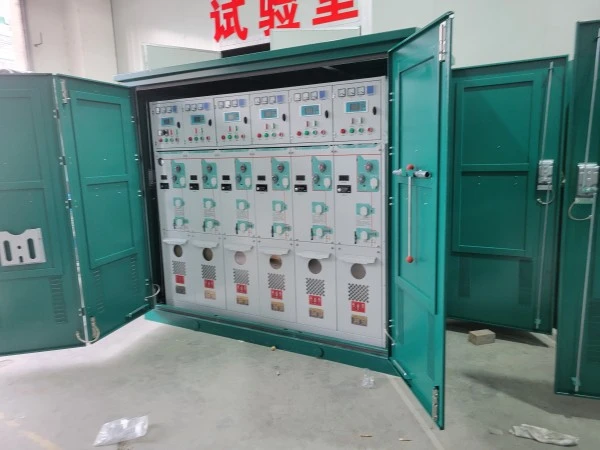

HV compartment: SF6 ring main unit or load break switch, ຟ້າຜ່າ, fuse ແຮງດັນສູງ.

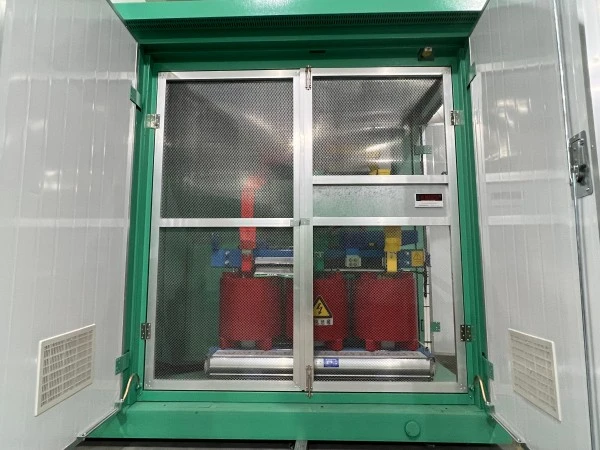

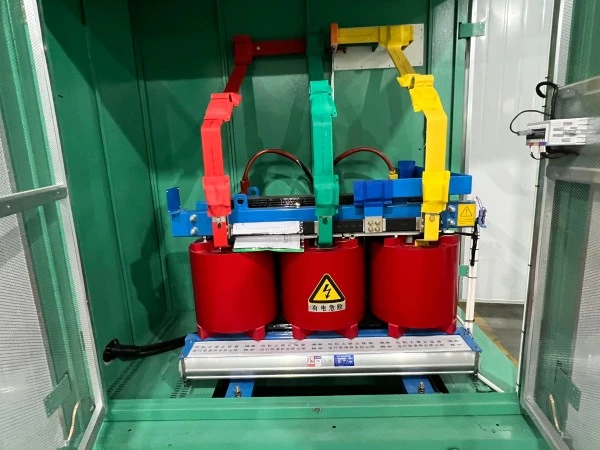

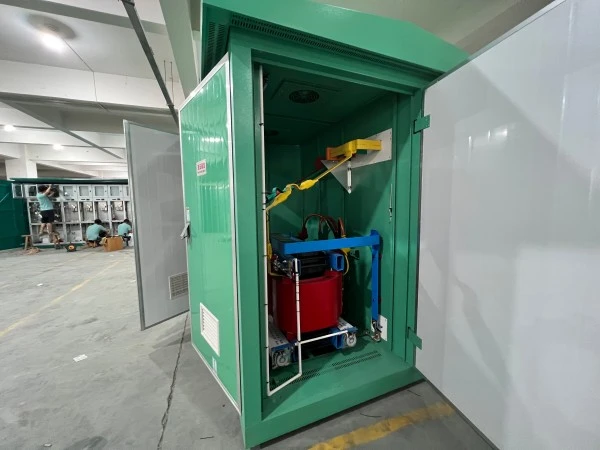

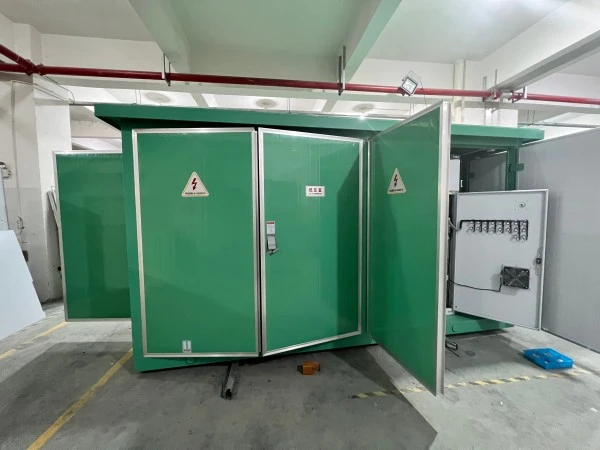

Transformer compartment: Transformer mounted on rollers, ແຜງດ້ານຫນ້າສາມາດຖອດອອກໄດ້ສໍາລັບການບໍາລຸງຮັກສາງ່າຍ

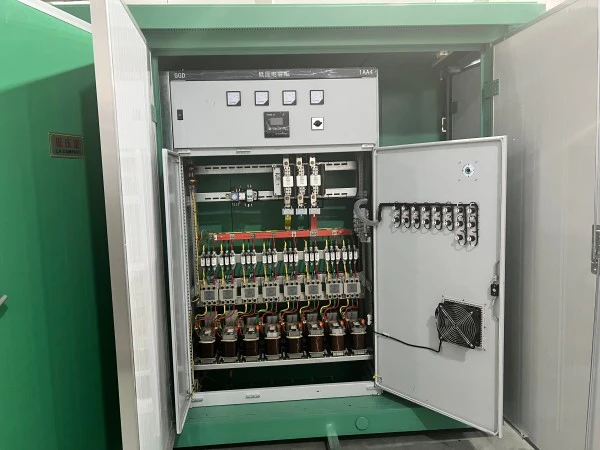

LV compartment: breaker ຕົ້ນຕໍ, breakers ສາຂາ, ທະນາຄານ capacitor ອັດຕະໂນມັດ, terminal ຕິດຕາມກວດກາອັດສະລິຍະ

ຊ່ອງ​ທັງ​ຫມົດ​ທີ່​ແຍກ​ອອກ​ໂດຍ​ການ​ແບ່ງ​ປັນ​ໂລ​ຫະ​ກັນ​ໄຟ (Class A​)

3. ລາຍລະອຽດລະບົບອັດສະລິຍະ

ການຕິດຕາມອຸນຫະພູມ: ເຊັນເຊີ PT100 ຢູ່ໃນປ່ຽງຂອງຫມໍ້ແປງແລະພາຍໃນ enclosure

ສະຖານະຂອງປະຕູ: ສະວິດຕິດຕໍ່ແມ່ເຫຼັກທີ່ມີສັນຍານເຕືອນເປັນເມຄ

ການວັດແທກພະລັງງານ: ເຄື່ອງວັດແທກສອງທິດທາງຊັ້ນ 1 ຫຼື 0.5S

ການຄວບຄຸມໄລຍະໄກ: ຮອງຮັບ IEC 60870-5-101/104, DNP3.0

ການຄວບຄຸມທ້ອງຖິ່ນ: HMI ປ້ອງກັນລະຫັດຜ່ານດ້ວຍການບັນທຶກເຫດການ

4. ສາຍເຂົ້າ ແລະສາຍດິນ

ການເຂົ້າສາຍທາງລຸ່ມດ້ວຍ grommets ຢາງ (ຮັກສາລະດັບ IP54)

busbar ພື້ນດິນທອງແດງອຸທິດຕົນ (40×4mm) ຕະຫຼອດຊ່ອງທັງຫມົດ

ຄວາມຕ້ານທານຕໍ່ຫນ້າດິນ ≤4Ω

5. ການທົດສອບຄຸນນະພາບກ່ອນການຈັດສົ່ງ

ຄວາມຖີ່ແຮງດັນໄຟຟ້າທົນທານຕໍ່ການທົດສອບ (35kV ສໍາລັບດ້ານ HV, 2.5kV ສໍາລັບດ້ານ LV)

Transformer turns ratio ແລະການທົດສອບການສູນເສຍບໍ່ມີການໂຫຼດ

ການທົດສອບການສື່ສານລະບົບອັດສະລິຍະ (30 ນາທີ ping ຢ່າງຕໍ່ເນື່ອງ)

ການທົດສອບຝົນ (ຈຳລອງ 10 ມມ/ນາທີ ເປັນເວລາ 1 ຊົ່ວໂມງ)

ການຫຸ້ມຫໍ່ & ບໍລິການຫລັງການຂາຍ

ການຫຸ້ມຫໍ່

ຫນ່ວຍບໍລິການທັງຫມົດຫໍ່ຢູ່ໃນຮູບເງົາ stretch + ມຸມ cardboard corrugated

ພື້ນຖານ pallet ໄມ້ທີ່ມີຊ່ອງ forklift

ຖົງ desiccant ພາຍໃນ enclosure ເພື່ອປ້ອງກັນຄວາມຊຸ່ມໃນລະຫວ່າງການຂົນສົ່ງ

ປະຕູພາຍນອກທັງໝົດປະທັບຕາດ້ວຍເທບກັນນໍ້າ

ຄໍາຫມັ້ນສັນຍາການບໍລິການຫລັງການຂາຍ

ໄລຍະເວລາຮັບປະກັນ: 12 ເດືອນນັບຈາກວັນທີສົ່ງສິນຄ້າ (ສາມາດຂະຫຍາຍໄດ້ເຖິງ 24 ຫຼື 36 ເດືອນດ້ວຍສັນຍາການບໍລິການທີ່ຈ່າຍ)

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q1: ສະຖານີຍ່ອຍປະເພດກ່ອງນອກອັດສະລິຍະ YB-24 ເໝາະສຳລັບພື້ນທີ່ແຄມທະເລທີ່ມີຄວາມເຄັມສູງບໍ?

A: ແມ່ນແລ້ວ. enclosure ມາດຕະຖານໃຊ້ການເຄືອບຝຸ່ນຕ້ານ corrosion ທີ່ມີຄວາມຫນາ≥80μmແລະຜ່ານການທົດສອບການສີດເກືອ 500 ຊົ່ວໂມງ. ສໍາລັບສະພາບແວດລ້ອມທີ່ມີ corrosive ສູງ (ເຊັ່ນ: ທ່າເຮືອ, ໂຮງງານເຄມີ), ພວກເຮົາສະເຫນີ enclosures ສະແຕນເລດ 304/316 ແລະການເຄືອບເພີ່ມເຕີມກ່ຽວກັບ busbars ພາຍໃນ.

Q2: ສາມາດປ່ຽນຫມໍ້ແປງໄດ້ໂດຍບໍ່ຕ້ອງປ່ຽນສະຖານີຍ່ອຍທັງຫມົດບໍ?

A: ແມ່ນແລ້ວ. ຊ່ອງໃສ່ຫມໍ້ແປງໄດ້ຖືກອອກແບບດ້ວຍແຜງດ້ານຂ້າງທີ່ຖອດອອກໄດ້ແລະລາງລົດໄຟມ້ວນ. ຫມໍ້ແປງສາມາດດຶງອອກຈາກດ້ານຫນ້າຫຼືດ້ານຂ້າງ, ແລະຫນ່ວຍບໍລິການທົດແທນສາມາດໃສ່ໄດ້ໂດຍບໍ່ມີການລົບກວນຊ່ອງ HV ຫຼື LV. modularity ນີ້ແມ່ນລັກສະນະທີ່ສໍາຄັນຂອງການອອກແບບ YB-24.

Q3: ລະບົບອັດສະລິຍະສະຫນັບສະຫນູນການເຊື່ອມຕໍ່ກັບລະບົບ SCADA ຂອງພາກສ່ວນທີສາມບໍ?

A: ແມ່ນແລ້ວ. ຕົວຄວບຄຸມມາດຕະຖານສະຫນັບສະຫນູນ Modbus RTU ຜ່ານ RS485 ແລະ Modbus TCP ຜ່ານອີເທີເນັດ. ມັນຍັງສາມາດຖືກຕັ້ງຄ່າສໍາລັບໂປໂຕຄອນ IEC 60870-5-101/104 ຫຼື DNP3.0. ພວກເຮົາສະຫນອງແຜນທີ່ການລົງທະບຽນທີ່ສົມບູນສໍາລັບການລວມລະບົບ.

ຄໍາຖາມທີ 4: YB-24 ໄດ້ຖືກອະນຸຍາດໃຫ້ວາງຢູ່ໃກ້ກັບອາຄານທີ່ຢູ່ອາໄສກ່ຽວກັບຂອບເຂດຈໍາກັດສຽງບໍ?

A: ແມ່ນແລ້ວ. ດ້ວຍຫມໍ້ແປງປະເພດແຫ້ງ, ລະດັບສຽງແມ່ນ ≤55dB ຢູ່ທີ່ 1 ແມັດ, ເຊິ່ງຕອບສະຫນອງຂອບເຂດຈໍາກັດທີ່ຢູ່ອາໄສ. ສໍາລັບຫມໍ້ແປງທີ່ແຊ່ນ້ໍາມັນ, ພວກເຮົາເພີ່ມແຜ່ນປຽກການສັ່ນສະເທືອນແລະຜ້າອັດດັງພາຍໃນຊ່ອງຫມໍ້ແປງ, ຫຼຸດຜ່ອນສິ່ງລົບກວນເຖິງ ≤48dB.

Q5: ເວລາການຈັດສົ່ງມາດຕະຖານແມ່ນຫຍັງ?

A: ສໍາລັບການຕັ້ງຄ່າມາດຕະຖານ (800kVA ຫຼືຕ່ໍາກວ່າ, IP54, enclosure ເຫຼັກກ້າ, ມີຫນ່ວຍງານຕົ້ນຕໍວົງ), ການຈັດສົ່ງແມ່ນ 15---20 ມື້ເຮັດວຽກຫຼັງຈາກການຢືນຢັນຄໍາສັ່ງ. ໂຄງການທີ່ກໍາຫນົດເອງ (ສະແຕນເລດ, ສີພິເສດ, ຄວາມສູງພິເສດສໍາລັບການເຂົ້າສາຍ overhead) ຕ້ອງການ 25----30 ມື້ເຮັດວຽກ.

Q6: ຫມໍ້ແປງປະເພດໃດແດ່ທີ່ມີຢູ່ສໍາລັບ YB-24?

A: The YB-24 ສາມາດ configured ກັບໝໍ້ແປງນ້ຳມັນເຊັ່ນ S13/S20 ຫຼື epoxy resin cast transformers ແຫ້ງເຊັ່ນ SCB13/SCB14, ຂຶ້ນກັບຄວາມຕ້ອງການຂອງໂຄງການ, ສະພາບແວດລ້ອມການຕິດຕັ້ງ, ຄວາມຕ້ອງການຄວາມປອດໄພໄຟ, ແລະມາດຕະຖານທ້ອງຖິ່ນ.
