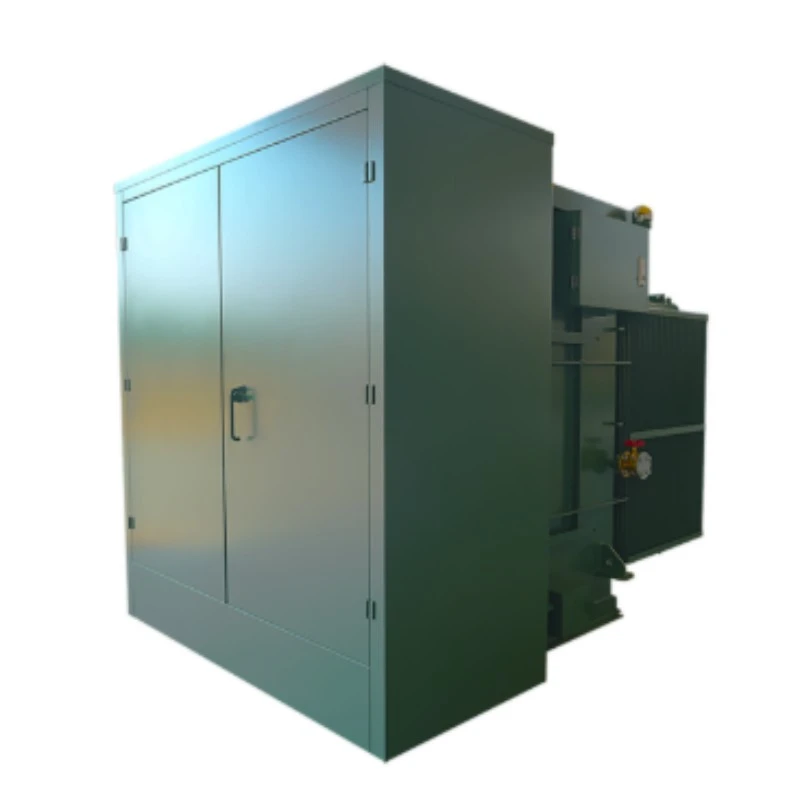

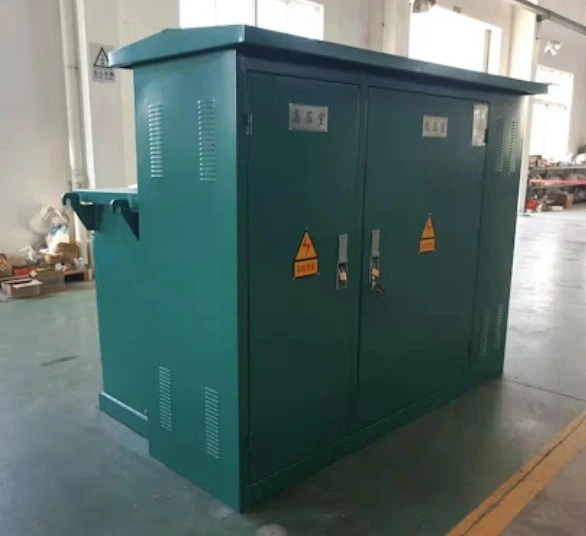

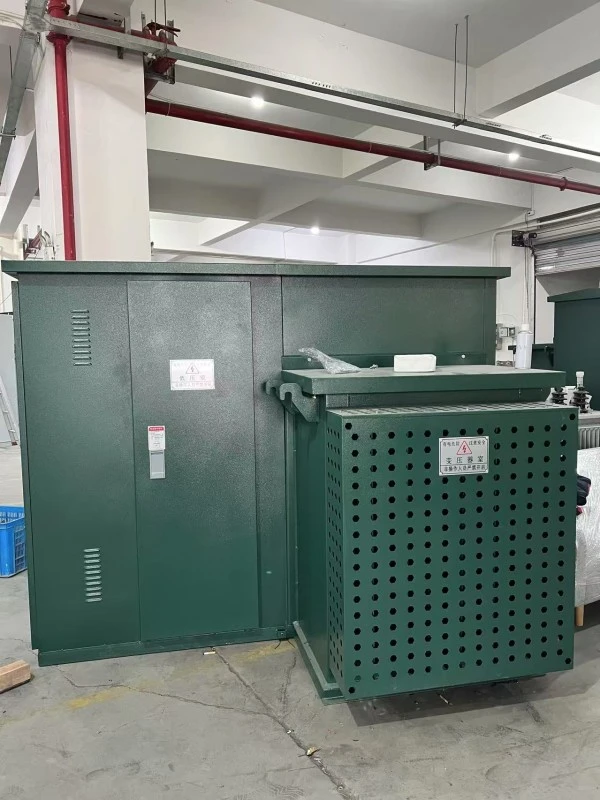

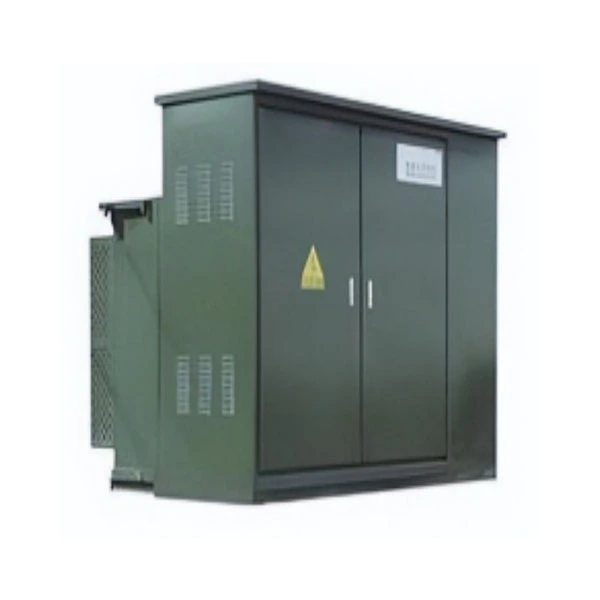

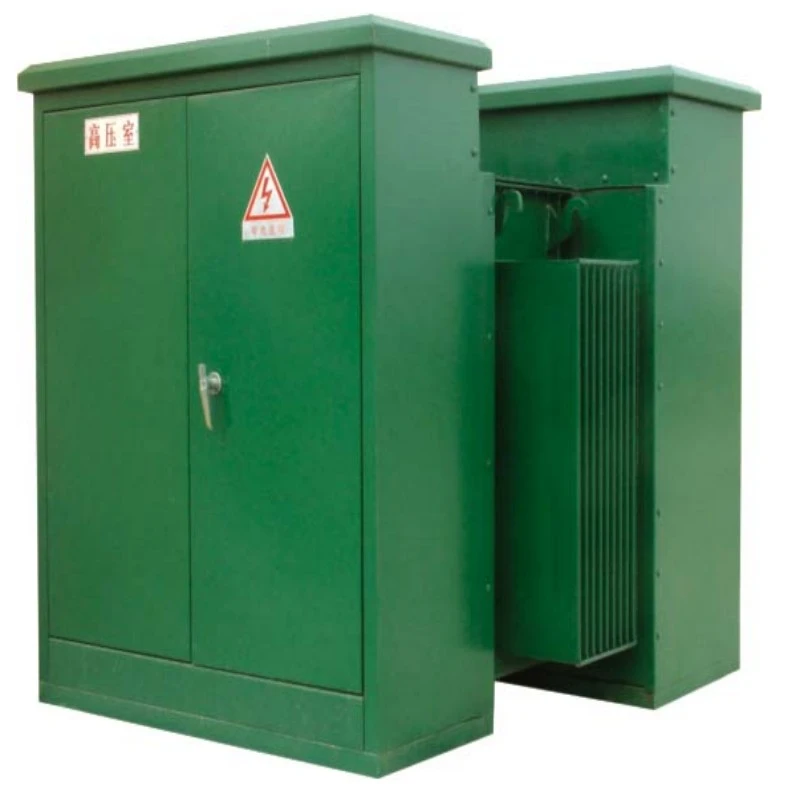

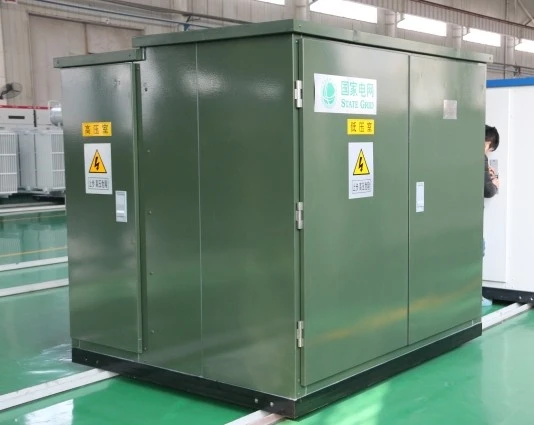

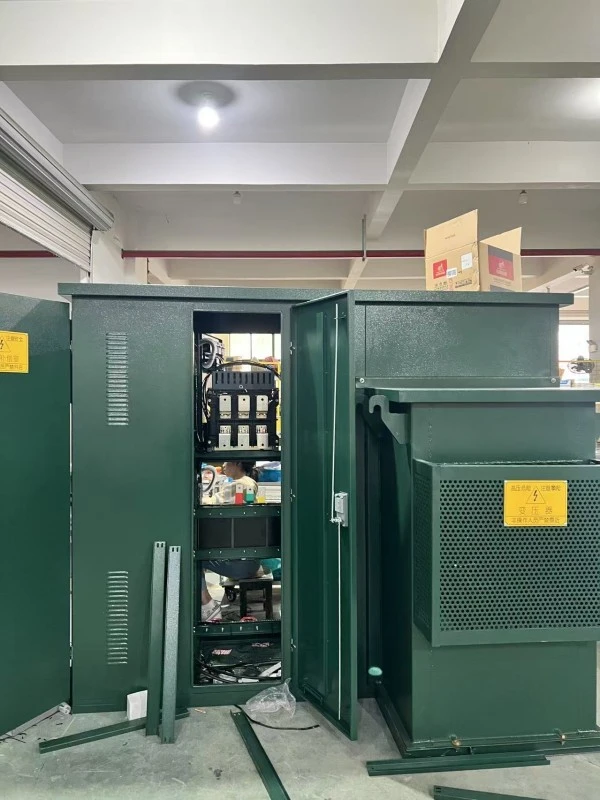

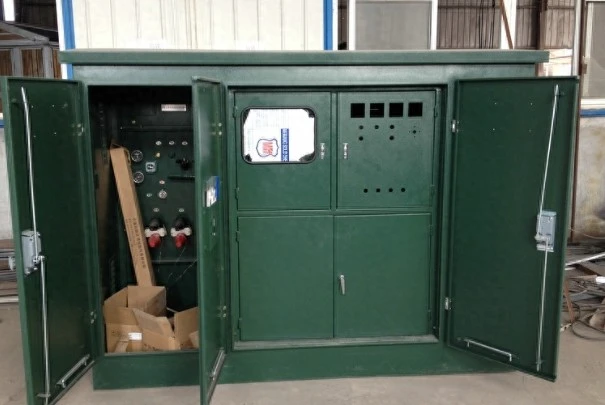

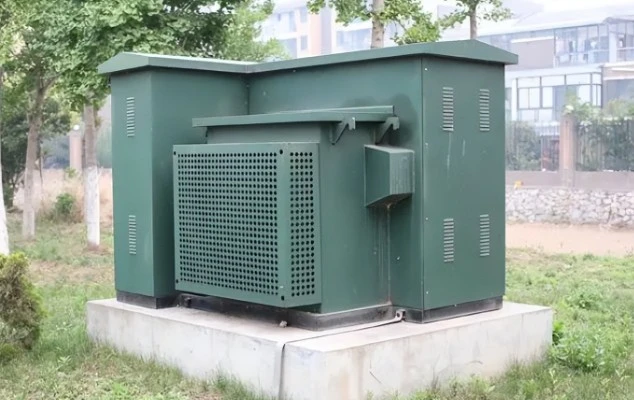

Transformer Oil Insulation Box-Type Compact American Type Substation

The Transformer oil insulation Box-Type Compact American type Substation is a integrated fully , ການແກ້ໄຂການກະຈາຍພະລັງງານ prefabricated. ໂດຍຄໍານິຍາມ, ມັນແມ່ນເຄື່ອງປະກອບທີ່ຫນາແຫນ້ນ, skid-mounted ທີ່ປະສົມປະສານ aສະຫຼັບ ແຮງດັນສູງ, ໝໍ້ແປງໄຟຟ້າທີ່ຝັງດ້ວຍນໍ້າມັນ, ແລະແຜງກະຈາຍແຮງດັນຕໍ່າພາຍໃນກ່ອງໂລຫະທີ່ຜະນຶກເຂົ້າກັນຢ່າງດຽວ.

ມັນແມ່ນຫຍັງ:

ບໍ່ເຫມືອນກັບສະຖານີຍ່ອຍແບບເອີຣົບແບບດັ້ງເດີມທີ່ແຍກອົງປະກອບ, ນີ້ຫນ່ວຍງານປະເພດອາເມລິກາໃຊ້ນ້ໍາມັນຫມໍ້ແປງເປັນທັງ insulator ໄຟຟ້າແລະເຄື່ອງເຮັດຄວາມເຢັນ. ຖັງຫມໍ້ແປງແມ່ນປະສົມປະສານກັບໂຄງສ້າງ, ການສ້າງຮູບແບບ "ກ່ອງປະເພດ".

ມັນເຮັດຫຍັງ:

ສະຖານີຍ່ອຍນີ້ຖືກອອກແບບມາເພື່ອຫັນປ່ຽນກະແສໄຟຟ້າແຮງດັນສູງ (ປົກກະຕິ 12kV ຫາ 36kV) ໃຫ້ເປັນພະລັງງານໄຟຟ້າແຮງຕໍ່າ (208V ຫາ 480V). ມັນປະຕິບັດສາມຫນ້າທີ່ທີ່ສໍາຄັນ:

1. Voltage Step-Down: ຫຼຸດແຮງດັນປານກາງໃຫ້ກັບແຮງດັນໄຟຟ້າ.

2. ການປົກປ້ອງ: ເຮືອນ fuses ແລະ breakers ປ້ອງກັນຕາຂ່າຍໄຟຟ້າລຸ່ມຈາກຄວາມຜິດ.

3. ການແຈກຢາຍ: ຄຸ້ມຄອງ ແລະ ແຈກຢາຍພະລັງງານໃຫ້ແກ່ຊຸມຊົນທີ່ຢູ່ອາໃສ, ສູນການຄ້າ, ຫຼືສະຖານທີ່ອຸດສາຫະກໍາ.

Transformer oil insulation Box-Type Compact American type Substation ດີເລີດໃນສະພາບແວດລ້ອມທີ່ພື້ນທີ່ຢູ່ໃນລາຄາພິເສດແຕ່ຄວາມຫນ້າເຊື່ອຖືບໍ່ສາມາດຖືກທໍາລາຍໄດ້. ມັນກໍາຈັດຄວາມຕ້ອງການສໍາລັບເດີ່ນຮົ້ວແຍກຕ່າງຫາກຫຼື vault ສີມັງ, ເນື່ອງຈາກວ່າທຸກພາກສ່ວນທີ່ມີຊີວິດໄດ້ຖືກລ້ອມຮອບຢ່າງເຕັມສ່ວນ.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

Q1: ແມ່ນຫຍັງເຮັດໃຫ້ Transformer oil insulation Box-Type Compact American type Substation ແຕກຕ່າງຈາກໝໍ້ແປງມາດຕະຖານ pad-mounted?

A1: ຄວາມແຕກຕ່າງແມ່ນຢູ່ໃນການເຊື່ອມໂຍງ. ໝໍ້ແປງທີ່ຕິດຕັ້ງແຜ່ນມາດຕະຖານເປັນພຽງໝໍ້ແປງ. ສະຖານີ Substation ປະເພດ Box-Type Compact American ຂອງພວກເຮົາປະກອບມີຫ້ອງບັນຈຸແຮງດັນສູງທີ່ມີສະວິດ ແລະ fuses breaker, ບວກກັບ panel breaker ແຮງດັນຕໍ່າ. ມັນແມ່ນ "ສະຖານີຍ່ອຍໃນກ່ອງ", ໃນຂະນະທີ່ຫນ່ວຍງານມາດຕະຖານແມ່ນພຽງແຕ່ເຄື່ອງຫັນ. ການສນວນນ້ໍາມັນຍັງສະຫນອງຄວາມສາມາດຂອງ arc-quenching ດີກວ່າໃນໄລຍະຄວາມຜິດ.

ຄໍາຖາມທີ 2: ການສນວນນ້ໍາມັນມີປະໂຫຍດແນວໃດຕໍ່ການປະຕິບັດງານຂອງຂ້ອຍໃນສະພາບອາກາດທີ່ຮຸນແຮງ?

A2: ນ້ໍາມັນຫມໍ້ແປງມີຄວາມເຂັ້ມແຂງ dielectric ສູງກ່ວາອາກາດແລະການນໍາຄວາມຮ້ອນທີ່ດີກວ່າຢ່າງຫຼວງຫຼາຍ. ໃນສະພາບອາກາດຮ້ອນ (ເຖິງ 50 ອົງສາເຊ), ນ້ໍາມັນດູດຄວາມຮ້ອນຈາກແກນແລະທໍ່, dissipating ມັນຜ່ານຝາຖັງ corrugated. ໃນສະພາບອາກາດເຢັນ, ນ້ໍາມັນຮັກສາຄວາມຫນືດຄົງທີ່, ປ້ອງກັນການຂັດພາຍໃນ. ອັນນີ້ເຮັດໃຫ້ Transformer oil insulation Box-Type Compact American type Substation ເໝາະສຳລັບທະເລຊາຍ, ເຂດແຄມຝັ່ງທະເລ ແລະທາງຜ່ານພູເຂົາຫິມະ.

Q4: ຂ້ອຍສາມາດປັບແຕ່ງການຕັ້ງຄ່າຜົນຜະລິດແຮງດັນຕໍ່າໄດ້ບໍ?

A4: ແມ່ນແລ້ວ. ພວກເຮົາສະເຫນີແຜງແຮງດັນຕ່ໍາທີ່ສາມາດກໍານົດໄດ້ດ້ວຍ 2 ຫາ 8 ວິທີ, ລວມທັງຜົນຜະລິດ MCCB (Molded Case Circuit Breaker). ນອກ​ນັ້ນ​ທ່ານ​ຍັງ​ສາ​ມາດ​ເພີ່ມ​ຊ່ອງ​ວັດ​ແທກ​, ຕົວ​ຈັບ​ສາຍ​ຟ້າ​ຜ່າ​, ແລະ capacitor ການ​ແກ້​ໄຂ​ປັດ​ໄຈ​ໄຟ​ອັດ​ຕະ​ໂນ​ມັດ​.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

1. ພະແນກຍ່ອຍທີ່ຢູ່ອາໄສ: ອໍານາດເຄືອຂ່າຍ feeder ໃຕ້ດິນສໍາລັບສະລັບສັບຊ້ອນທີ່ຢູ່ອາໄສ.

2. Wind & Solar Farms: ເລັ່ງແຮງດັນຂອງເຄື່ອງກໍາເນີດໄຟຟ້າ ຫຼືຫຼຸດແຮງດັນຕາຂ່າຍໄຟຟ້າສໍາລັບພະລັງງານຊ່ວຍ.

3. ສະຖານີສາກໄຟ EV: ສະຫນອງພະລັງງານໄລຍະ 480V-3 ທີ່ອຸທິດຕົນສໍາລັບເຄື່ອງສາກໄຟ DC ໄວ.

4. ສວນອຸດສາຫະກຳ: ເປັນສະຖານີຍ່ອຍຂະໜາດນ້ອຍຊົ່ວຄາວ ຫຼື ຖາວອນສຳລັບພະລັງງານການກໍ່ສ້າງ.

5. ໂຄງການປັບປຸງຕົວເມືອງໃໝ່: ປ່ຽນໝໍ້ແປງໄຟຟ້າປະເພດໂຖປັດສະວະເກົ່າທີ່ມີຄວາມສ່ຽງນໍ້າຖ້ວມ.

ລາຍລະອຽດການຜະລິດ & ຂໍ້ໄດ້ປຽບໃນການແຂ່ງຂັນ

ອົງ​ປະ​ກອບ​ລະ​ອຽດ​:

● ການກໍ່ສ້າງຖັງ: ຖັງຂອງພວກເຮົາໃຊ້ເຫຼັກມ້ວນເຢັນ 2.5 ມມ – 3.0 ມມ (ຜູ້ແຂ່ງຂັນມັກໃຊ້ 1.5 ມມ). ຄີກົ້ງ corrugated ແມ່ນ welded ຫຸ່ນຍົນເພື່ອປ້ອງກັນການຮົ່ວໄຫລຂອງນ້ໍາ 100%.

● Core & Windings: ພວກເຮົາໃຊ້ເຫຼັກກ້າ silicon ທີ່ມີຄວາມຍືດຫຍຸ່ນສູງ (ຊັ້ນ M4). The windings ທອງແດງ (ບໍ່ແມ່ນອາລູມິນຽມ) ແມ່ນ annealed ຢ່າງເຕັມສ່ວນເພື່ອຫຼຸດຜ່ອນການສູນເສຍ hysteresis.

● ຄຸນນະພາບນ້ຳມັນ: ພວກເຮົາຕື່ມນ້ຳມັນໝໍ້ແປງຍັບຍັ້ງ (ມາດຕະຖານ IEC 60296) ທີ່ມີແຮງດັນຫັກ > 60kV. ທາງເລືອກ: ester ທໍາມະຊາດ (ນ້ໍາມັນຜັກ) ສໍາລັບຄວາມຕ້ອງການ biodegradable.

● HV Switch: ປະກອບມີສະວິດການແບ່ງການໂຫຼດ 4 ຕໍາແໜ່ງ (ປິດ/ເປີດ/ພື້ນ/ເຊື່ອມຕໍ່) ພ້ອມກັບຕົວຊີ້ບອກການຢຸດທີ່ເຫັນໄດ້.

●ລະບົບການທາສີ: ການປິ່ນປົວກ່ອນ 5 ຂັ້ນຕອນ + primer epoxy ທີ່ມີສັງກະສີ + polyester ຊັ້ນເທິງ. ສີດເກືອຖືກທົດສອບເປັນເວລາ 500+ ຊົ່ວໂມງ.

ຂໍ້ໄດ້ປຽບການຜະລິດທຽບກັບຄູ່ແຂ່ງ:

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: The Transformer oil insulation Box-Type Compact American type Substation ມາຮອດດ້ວຍຄວາມກົດດັນນ້ໍາມັນຕ່ໍາ. ມັນຮົ່ວບໍ?

A: ບໍ່. ພວກເຮົາຈັດສົ່ງຫນ່ວຍງານທີ່ມີຜ້າຫົ່ມໄນໂຕຣເຈນຂະຫນາດນ້ອຍເພື່ອປ້ອງກັນການຜຸພັງ. ເຄື່ອງວັດແທກຄວາມດັນອາດຈະອ່ານສູນ. ຫຼັງຈາກຕື່ມນ້ໍາມັນສົດໃສ່ຕົວຊີ້ວັດລະດັບ (ປະມານ 5-10 ຊມຂ້າງເທິງຫຼັກ), ປ່ອຍໃຫ້ມັນຕົກລົງສໍາລັບ 6 ຊົ່ວໂມງ. ຖ້າລະດັບຫຼຸດລົງອີກເທື່ອຫນຶ່ງພາຍໃນ 24 ຊົ່ວໂມງ, ຕິດຕໍ່ພວກເຮົາສໍາລັບການກວດກາປະທັບຕາ.

Q4: ທ່ານສະຫນອງອາໄຫຼ່ສໍາລັບ Transformer oil insulation Box-Type Compact American type Substation?

A: ແມ່ນແລ້ວ. ພວກເຮົາເກັບຮັກສາຟິວແຮງດັນສູງ (ແບບ bay-o-net), ເຄື່ອງຕັດແຮງດັນຕໍ່າ, ເຄື່ອງວັດແທກລະດັບນ້ໍາມັນ, ປ່ຽງລະບາຍຄວາມກົດດັນ, ແລະຊຸດ gasket ສໍາລັບ 10+ ປີ. ສັ່ງອາໄຫຼ່ໃດໆຜ່ານທາງເວັບສໍາລັບການຈັດສົ່ງ 48 ຊົ່ວໂມງ.

Q5: ຂ້ອຍຈະທົດສອບຄຸນນະພາບນ້ໍາມັນໄດ້ແນວໃດຫຼັງຈາກການດໍາເນີນງານ 2 ປີ?

A: ໃຊ້ເຄື່ອງທົດສອບຄວາມແຮງຂອງນ້ໍາມັນ dielectric (ASTM D877). ເອົາຕົວຢ່າງຈາກປ່ຽງລະບາຍນ້ໍາລຸ່ມ. ຄວາມແຮງຂອງ dielectric ຄວນຈະ> 30kV. ຖ້າມັນຕ່ໍາກວ່າ 20kV, ການກັ່ນຕອງນ້ໍາມັນຫຼືປ່ຽນມັນ. ພວກເຮົາແນະນໍາການວິເຄາະອາຍແກັສທີ່ລະລາຍປະຈໍາປີ (DGA) ສໍາລັບຫນ່ວຍງານທີ່ສູງກວ່າ 1000kVA.

Q6: Transformer oil insulation Box-Type Compact American type Substation ເຫມາະສົມກັບລະບົບຕາຂ່າຍໄຟຟ້າອັດສະລິຍະບໍ?

A: ຢ່າງແທ້ຈິງ. ສ່ວນເສີມທາງເລືອກລວມມີ: ໜ່ວຍຕິດຕາມໄລຍະໄກ 4G/5G (ອຸນຫະພູມນ້ຳມັນ, ຄວາມກົດດັນ, ກະແສໄຟຟ້າ) ແລະພອດ RS485/Modbus RTU. ທ່ານສາມາດປະສົມປະສານໂດຍກົງເຂົ້າໃນລະບົບ SCADA ຂອງທ່ານ.

ບໍລິການຫຼັງການຂາຍ

ໄລຍະເວລາການຮັບປະກັນ: 12 ເດືອນນັບຈາກວັນທີຂອງຄະນະກໍາມະຫຼື 14 ເດືອນນັບຈາກວັນທີຂົນສົ່ງ (ອັນໃດທີ່ມາກ່ອນ).

ການຄຸ້ມຄອງ: ຄວາມບົກພ່ອງໃນການຜະລິດທັງຫມົດລວມທັງຄວາມລົ້ມເຫຼວຂອງຫຼັກ, ວົງຈອນສັ້ນ winding, ນ້ໍາຮົ່ວຈາກການເຊື່ອມ, ແລະສະຫຼັບຄວາມລົ້ມເຫຼວຂອງກົນຈັກ.
