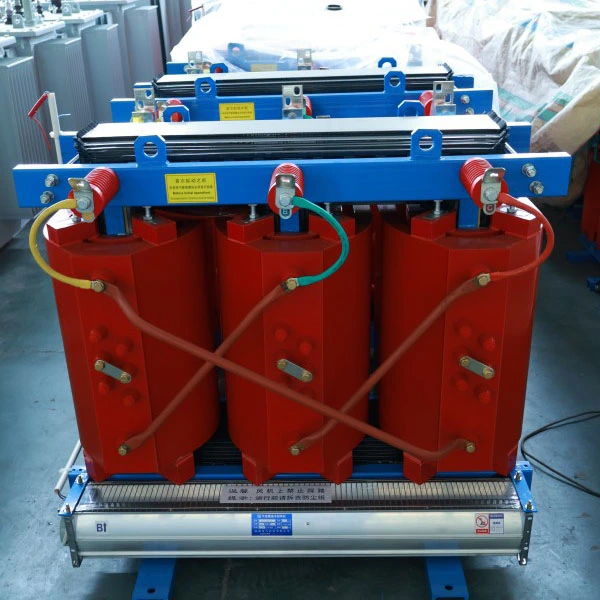

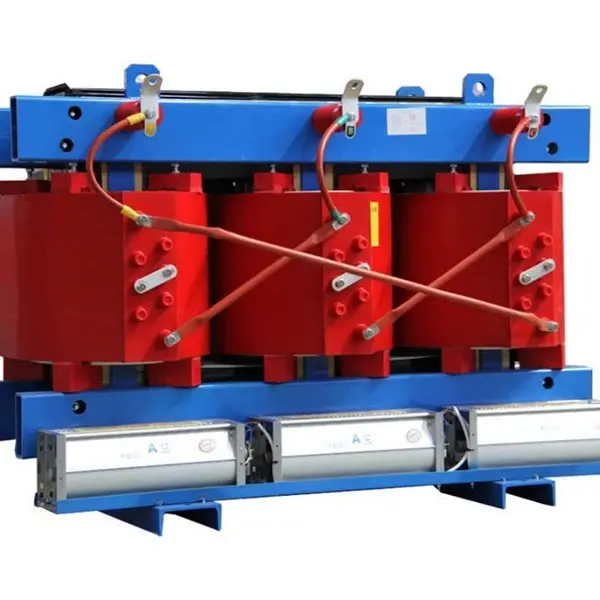

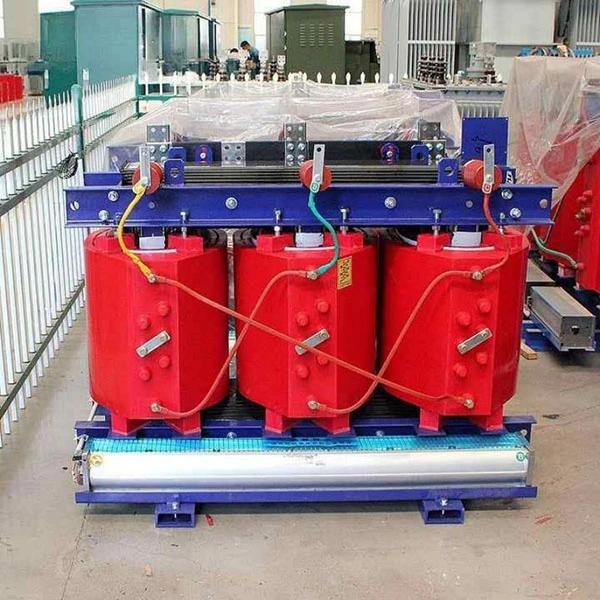

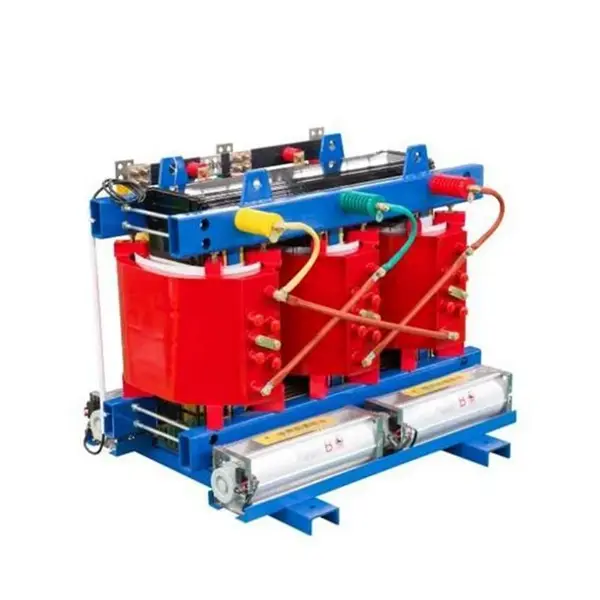

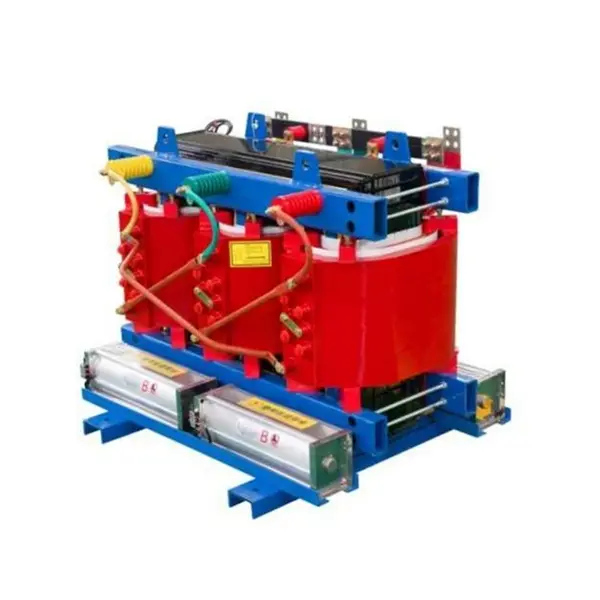

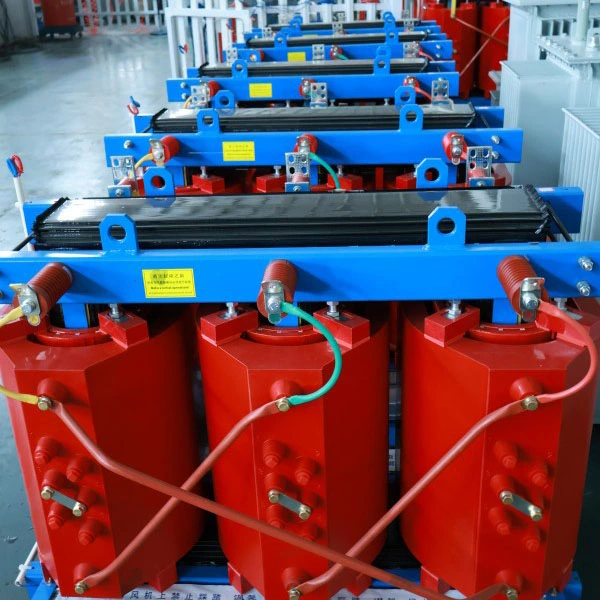

SCB13 800kva Epoxy Resin Cast Power Transformer

ອຸ​ປະ​ກອນ​ນີ້​ແມ່ນ​ຫຍັງ?

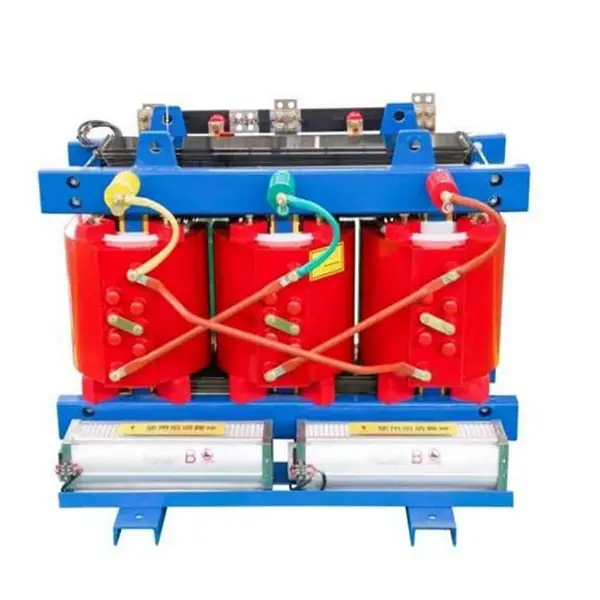

SCB13-800kVA Epoxy Resin Cast Power Transformer ແມ່ນເຄື່ອງຫັນປ່ຽນພະລັງງານສາມເຟດທີ່ຜະລິດໂດຍໃຊ້ຂະບວນການໂຍນຢາງ epoxy ສູນຍາກາດ. ມັນເປັນຂອງຄອບຄົວປະສິດທິພາບພະລັງງານຂອງຫມໍ້ແປງປະເພດແຫ້ງ.

ລາຍລະອຽດລະຫັດຕົວແບບ:

● S – ສາມໄລຍະ

● C – Cast Resin (Epoxy)

● B – ແຮງດັນຕ່ໍ Foil Winding

● 13 – ລະຫັດຊຸດປະສິດທິພາບ, ເປັນຕົວແທນຂອງລະດັບປະສິດທິພາບພະລັງງານ

ມັນເຮັດຫຍັງ?

ໜ້າທີ່ຫຼັກຂອງອຸປະກອນນີ້ແມ່ນການຫຼຸດແຮງດັນສູງ (10kV ຫຼື 35kV) ໄປເປັນແຮງດັນຕໍ່າ (400V/380V), ສະໜອງພະລັງງານທີ່ປອດໄພ ແລະ ໝັ້ນທ່ຽງຕໍ່ການໂຫຼດໄຟຟ້າຕ່າງໆ. ບໍ່ເຫມືອນກັບຫມໍ້ແປງທີ່ມີນ້ໍາມັນແບບດັ້ງເດີມ, ມັນບໍ່ໄດ້ໃຊ້ນ້ໍາມັນ insulating ສໍາລັບການເຮັດຄວາມເຢັນ. ແທນທີ່ຈະ, ມັນດໍາເນີນການໂດຍໃຊ້ insulation ແຂງ epoxy ປະສົມປະສານກັບການລະບາຍອາກາດທໍາມະຊາດ.

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

SCB13-800kVA Epoxy Resin Cast Power Transformer ແມ່ນປະສິດທິພາບສູງ,ຫມໍ້ແປງສາມເຟດປະເພດແຫ້ງອອກແບບສໍາລັບການກະຈາຍພະລັງງານທີ່ທັນສະໄຫມ. ມັນປະກອບດ້ວຍການຫລໍ່ສູນຍາກາດ epoxy resin, windings foil ແຮງດັນຕ່ໍາ, ແລະຕອບສະຫນອງມາດຕະຖານປະສິດທິພາບພະລັງງານ GB 20052-2020 ລະດັບ 2 (ໃກ້ລະດັບ 1). ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການປະຫຍັດພະລັງງານ, ຄວາມປອດໄພຂອງໄຟ, ແລະຄວາມຫນ້າເຊື່ອຖື.

ໃຫ້ຄະແນນຢູ່ທີ່ 800kVA ດ້ວຍອັດຕາສ່ວນແຮງດັນມາດຕະຖານ 10kV/0.4kV (ສາມາດປັບແຕ່ງໄດ້ເຖິງ 6kV, 20kV, ຫຼື 35kV). insulation epoxy ທີ່ບໍ່ມີນ້ໍາມັນສາມາດກໍາຈັດຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼ, ໄຟໄຫມ້, ແລະການລະເບີດ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບອາຄານສູງ, ລົດໄຟໃຕ້ດິນ, ໂຮງຫມໍ, ສູນຂໍ້ມູນ, ແລະໂຮງງານເຄມີ.

ປະສິດທິພາບໄຟຟ້າທີ່ສໍາຄັນ: ບໍ່ມີການສູນເສຍການໂຫຼດ ≤1090W, ການສູນເສຍການໂຫຼດ (120 ° C) ≤6260W, impedance ວົງຈອນສັ້ນ 6% (ປັບໄດ້ 4%-10%), ການໄຫຼບາງສ່ວນ ≤5pC, ແລະສິ່ງລົບກວນ ≤55dB ຢູ່ 1 ແມັດ.

ມາພ້ອມກັບລະບົບຄວບຄຸມອຸນຫະພູມອັດສະລິຍະ (ເຊັນເຊີ PT100, ການເລີ່ມຕົ້ນ/ຢຸດພັດລົມອັດຕະໂນມັດ, ສັນຍານເຕືອນຄວາມຮ້ອນເກີນ ແລະການເດີນທາງ) ແລະການສື່ສານ RS485 ສໍາລັບການເຊື່ອມໂຍງລະບົບ BA. ຂັ້ນຕອນການຫລໍ່ VPI ຮັບປະກັນຄວາມຊຸ່ມຊື່ນ, ການຫຸ້ມຫໍ່ທີ່ທົນທານຕໍ່ໄຟ. Core ໃຊ້ເຫຼັກກ້າຊິລິຄອນທີ່ມີຄວາມທົນທານສູງທີ່ມີຂໍ້ຕໍ່ຂັ້ນຕອນ. ການປົກປ້ອງມາດຕະຖານ IP20 (IP23 ທາງເລືອກ).

ດ້ວຍອາຍຸການອອກແບບ 30 ປີແລະການບໍາລຸງຮັກສາຫນ້ອຍ, SCB13-800kVA ເປັນທາງເລືອກທີ່ປະຫຍັດແລະເຊື່ອຖືໄດ້ສໍາລັບລະບົບການແຈກຢາຍໃຫມ່ຫຼືການປັບປຸງ.

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ:

ອາຄານສູງ, ສະລັບສັບຊ້ອນການຄ້າ, ໂຮງຫມໍ, ສູນຂໍ້ມູນ, ສະຖານີລົດໄຟໃຕ້ດິນ, ສະຫນາມບິນ, ໂຮງງານເຄມີ, ສະຖານີພະລັງງານທົດແທນ, ແລະສະຖານທີ່ໃດກໍ່ຕາມຄວາມປອດໄພຂອງໄຟແມ່ນຄວາມຕ້ອງການທີ່ສໍາຄັນ.

ຄຸນສົມບັດຜະລິດຕະພັນ

ປະສິດທິພາບສູງ ແລະປະຫຍັດພະລັງງານ – ຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານຕ່ໍາ

ການສູນເສຍທີ່ບໍ່ມີການໂຫຼດຫຼຸດລົງ 20%-37% ເມື່ອທຽບກັບຊຸດ SCB11; ການສູນເສຍການໂຫຼດຫຼຸດລົງ 15%-30%

ປົກກະຕິ 800kVA no-load loss ≤ 1090W, ການສູນເສຍການໂຫຼດ (ຢູ່ທີ່ 120°C) ≤ 6260W

ພົບກັບ GB 20052-2020 ລະດັບ 2 ມາດຕະຖານປະສິດທິພາບພະລັງງານ; ບາງຕົວກໍານົດການບັນລຸລະດັບ 1

ການຄິດໄລ່ຜົນປະໂຫຍດທາງເສດຖະກິດ:

ໂດຍອີງໃສ່ 8,000 ຊົ່ວໂມງເຮັດວຽກຕໍ່ປີຢູ່ທີ່ 0.11 ໂດລາ/ກິໂລວັດໂມງ, ເມື່ອປຽບທຽບກັບໝໍ້ແປງມາດຕະຖານ SCB11, ການປະຢັດໄຟຟ້າປະຈໍາປີແມ່ນປະມານ 2,000-2,700 ໂດລາ. ຄວາມແຕກຕ່າງຂອງລາຄາແມ່ນຟື້ນຕົວໃນປະມານ 3 ປີ.

ຄວາມ​ປອດ​ໄພ​ແລະ​ຄວາມ​ເຊື່ອ​ຖື - Fireproof ແລະ​ການ​ລະ​ເບີດ​ທີ່​ມີ​ຄວາມ​ສ່ຽງ​ສູນ​

ຂໍ້ໄດ້ປຽບຫຼັກ:

ການ​ດັບ​ໄຟ​ດ້ວຍ​ຕົນ​ເອງ​: ຈຸດ​ໄຟ Epoxy resin > 300°C​; flame ບໍ່ແຜ່ລາມ, ແລະ extinguishs ຕົວຂອງມັນເອງໃນເວລາທີ່ແຫຼ່ງຄວາມຮ້ອນໄດ້ຖືກໂຍກຍ້າຍອອກ

ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນ: ກໍາຈັດການຮົ່ວໄຫລຂອງນ້ໍາມັນ, ໄຟໄຫມ້, ແລະຄວາມສ່ຽງຕໍ່ການລະເບີດຢ່າງສົມບູນ; ບໍ່ຈໍາເປັນຕ້ອງມີຂຸມບັນຈຸນ້ໍາມັນ

ຄວາມ​ສາ​ມາດ​ທົນ​ຕໍ່​ວົງ​ຈອນ​ສັ້ນ​ສູງ: ໂຄງ​ປະ​ກອບ​ການ​ເສີມ​ໄຟ​ເບີ​ກ​ລາ​ສ​ຄວາມ​ເຂັ້ມ​ແຂງ​ສູງ​ທີ່​ສ້າງ​ຕັ້ງ​ຂຶ້ນ​ໂດຍ​ການ​ສູນ​ຍາ​ກາດ​ເພີ່ມ​ຄວາມ​ສາ​ມາດ​ທົນ​ທານ​ຕໍ່​ວົງ​ຈອນ​ສັ້ນ​ຫຼາຍ​ກ​່​ວາ 30​%

ການໄຫຼອອກບາງສ່ວນຕໍ່າຫຼາຍ: ການໄຫຼບາງສ່ວນສາມາດຄວບຄຸມໄດ້ຕ່ໍາກວ່າ 5pC, ຊ້າລົງຢ່າງຫຼວງຫຼາຍ insulation aging

ແກ້ໄຂຄວາມກັງວົນຂອງລູກຄ້າທີ່ແທ້ຈິງ:

ຖາມ: ເມື່ອຕິດຕັ້ງຫມໍ້ແປງໄຟຟ້າໃນຊັ້ນໃຕ້ດິນຂອງອາຄານສູງ, ການກວດກາໄຟແມ່ນສຸມໃສ່ຫຍັງຫຼາຍທີ່ສຸດ?

A: ເຈົ້າໜ້າທີ່ດັບເພີງເນັ້ນໃສ່ "ຄວາມສ່ຽງຕໍ່ການແຜ່ລາມຂອງໄຟ" ແລະ "ການປ່ອຍຄວັນພິດ". SCB13 ຂອງ​ພວກ​ເຮົາ​ໃຊ້​ການ​ຫລໍ່​ຢາງ epoxy, ເຊິ່ງ​ເປັນ​ການ​ທົນ​ທານ​ຕໍ່​ໄຟ​ໂດຍ​ພື້ນ​ຖານ​ແລະ​ບໍ່​ໄດ້​ຜະ​ລິດ​ອາຍ​ແກ​ັ​ສ​ເປັນ​ພິດ halogenated ໃນ​ເວ​ລາ​ທີ່​ໄຟ​ໄຫມ້ (ປະ​ຕິ​ບັດ​ຕາມ GB/T 1094.11-2022). ນີ້ແມ່ນປະໂຫຍດທີ່ສໍາຄັນທີ່ຫມໍ້ແປງທີ່ເຕັມໄປດ້ວຍນ້ໍາມັນບໍ່ສາມາດຈັບຄູ່ກັນໄດ້. ຕຶກອາຄານທາງການຄ້າຫຼາຍແຫ່ງ ແລະໂຄງການໂຮງໝໍໃນເມືອງຊັ້ນໜຶ່ງ ແລະຊັ້ນທີສອງ ໄດ້ຜ່ານການກວດກາຄວາມປອດໄພຈາກໄຟໄໝ້ຢ່າງເຂັ້ມງວດຢ່າງແນ່ນອນ ເນື່ອງຈາກຄຸນສົມບັດນີ້.

ຖາມ: ຫມໍ້ແປງປະເພດແຫ້ງມີຄວາມອ່ອນໄຫວຕໍ່ກັບຄວາມຊຸ່ມຊື່ນ. ເຂົາເຈົ້າສາມາດເຮັດວຽກໃນລະດູຝົນໃນເຂດພາກໃຕ້ໄດ້ບໍ?

A: ໝໍ້ແປງແບບແຫ້ງແບບທຳມະດາແມ່ນມີຄວາມອ່ອນໄຫວຕໍ່ກັບຄວາມຊຸ່ມຊື່ນຢ່າງແທ້ຈິງ, ແຕ່ SCB13 ຂອງພວກເຮົາໃຊ້ຂະບວນການໂຍນສູນຍາກາດທີ່ epoxy resin ຫຸ້ມຫໍ່ windings ຢ່າງສົມບູນ, ປະກອບເປັນຊັ້ນ insulation ປິດ. ຮາດແວຫຼັກແລະຕົວຍຶດໄດ້ຮັບການປິ່ນປົວພິເສດຕ້ານການກັດກ່ອນ, ອະນຸຍາດໃຫ້ເຮັດວຽກປົກກະຕິໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນ 100%. ບໍ່ຈໍາເປັນຕ້ອງມີການປິ່ນປົວການອົບແຫ້ງກ່ອນທີ່ຈະປິດເຄື່ອງໃຫມ່.

ການ​ຕິດ​ຕາມ​ກວດ​ກາ​ອັດ​ສະ​ລິ​ຍະ - ອຸນ​ຫະ​ພູມ​ໂດຍ​ໄວ​

ລະບົບຄວບຄຸມອຸນຫະພູມອັດສະລິຍະມາດຕະຖານ:

ເຊັນເຊີຄວາມຕ້ານທານຂອງ PT100 platinum ທີ່ຝັງໄວ້ລ່ວງໜ້າໃນແຕ່ລະໄລຍະ winding ສໍາລັບການຕິດຕາມອຸນຫະພູມໃນເວລາຈິງ

ຄວບຄຸມຮອບວຽນສະແດງອຸນຫະພູມໝູນວຽນສາມໄລຍະ – ອ່ານງ່າຍ

ເລີ່ມ/ຢຸດພັດລົມເຢັນທີ່ຕິດຢູ່ລຸ່ມອັດຕະໂນມັດ (ເລີ່ມທີ່>100°C, ຢຸດຢູ່ທີ່ <80°C)

ສະໜອງສັນຍານເຕືອນອຸນຫະພູມເກີນ (ຈຸດຕັ້ງທີ່ສາມາດປັບໄດ້) ແລະການປ້ອງກັນການເດີນທາງເກີນອຸນຫະພູມ

ການ​ດໍາ​ເນີນ​ງານ​ສຽງ​ດັງ​ຕ​່​ໍ​າ - ງຽບ​ແລະ​ບໍ່​ມີ​ການ​ລົບ​ກວນ​

ຂໍ້ມູນການວັດແທກ:

ສໍາລັບ 800kVA ແລະຕ່ໍາກວ່າ, ລະດັບສຽງ ≤ 55dB ວັດແທກ 1 ແມັດຈາກອຸປະກອນ.

45° ເທັກໂນໂລຍີຫຼັກຮ່ວມຂອງ lap core ຢ່າງເຕັມສ່ວນ + pads damping ການສັ່ນສະເທືອນສາມາດຫຼຸດຜ່ອນສຽງໄດ້ຕື່ມອີກ 5-8dB

ຄວາມອາດສາມາດ overload ທີ່ເຂັ້ມແຂງ - ເຊື່ອຖືໄດ້ໃນເວລາທີ່ມັນສໍາຄັນທີ່ສຸດ

ພາຣາມິເຕີຄວາມສາມາດໃນການໂຫຼດເກີນ:

ຄວາມເຢັນທໍາມະຊາດ (AN) - ສາມາດປະຕິບັດການໂຫຼດ 100% ຢ່າງຕໍ່ເນື່ອງ

ການ​ເຮັດ​ຄວາມ​ເຢັນ​ດ້ວຍ​ອາ​ກາດ​ບັງ​ຄັບ (AF​) – ຄວາມ​ສາ​ມາດ​ເພີ່ມ​ຂຶ້ນ​ໂດຍ 40-50​%

ສາມາດທົນການໂຫຼດ 150% ສໍາລັບ 2 ຊົ່ວໂມງ

ສະຖານະການນຳໃຊ້:

ໄລຍະເວລາຄວາມຕ້ອງການສູງສຸດໃນຊ່ວງລຶະເບິ່ງຮ້ອນ, ການປົກປ້ອງພະລັງງານໃນເຫດການທີ່ສໍາຄັນ, ການແບ່ງປັນການໂຫຼດຊົ່ວຄາວໃນເວລາທີ່ຫມໍ້ແປງຫນຶ່ງລົ້ມເຫລວ - ໃນ "ຊ່ວງເວລາທີ່ສໍາຄັນ," ຄວາມອາດສາມາດ overload ຂອງ SCB13 ຮັບປະກັນການສະຫນອງພະລັງງານຢ່າງຕໍ່ເນື່ອງ.

ບໍ່ມີການບຳລຸງຮັກສາ – ບໍ່ຕ້ອງກັງວົນ ແລະບໍ່ຕ້ອງກັງວົນ

ຂໍ້ໄດ້ປຽບຂອງການບໍາລຸງຮັກສາ:

ບໍ່ມີນໍ້າມັນ - ບໍ່ຈໍາເປັນຕ້ອງມີການກັ່ນຕອງນ້ໍາມັນເປັນໄລຍະຫຼືການທົດສອບ chromatography ນ້ໍາມັນ

ພື້ນຜິວທີ່ມີລົມລຽບ - ຝຸ່ນບໍ່ສະສົມໄດ້ງ່າຍ

ບໍ່ມີພາກສ່ວນເຄື່ອນທີ່ - ອັດຕາການລົ້ມເຫຼວທີ່ຕໍ່າທີ່ສຸດ

ການບໍາລຸງຮັກສາປະຈໍາວັນພຽງແຕ່ຕ້ອງການການກວດສອບການສະແດງອຸນຫະພູມແລະການເຮັດຄວາມສະອາດທໍ່ລະບາຍອາກາດ

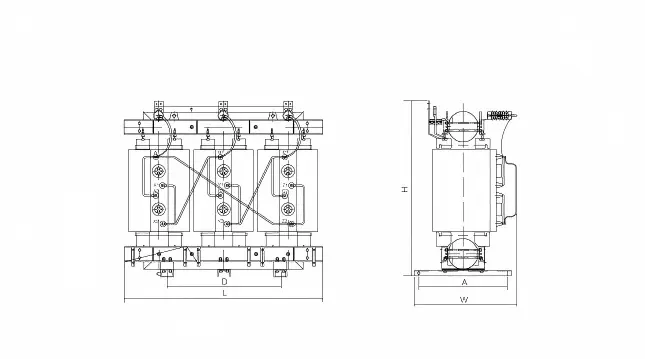

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄໍາຫມັ້ນສັນຍາການບໍລິການຫລັງການຂາຍ

ໄລຍະເວລາຮັບປະກັນ: 12 ເດືອນນັບຈາກວັນທີສົ່ງສິນຄ້າ (ສາມາດຂະຫຍາຍໄດ້ເຖິງ 36 ຫຼື 60 ເດືອນດ້ວຍສັນຍາການບໍລິການທີ່ຈ່າຍ)

ສະຫນັບສະຫນູນດ້ານວິຊາການ: ຕະຫຼອດຊີວິດການປຶກສາຫາລືດ້ານວິຊາການຟຣີ; ການຄິດໄລ່ການໂຫຼດແລະການເພີ່ມປະສິດທິພາບການແກ້ໄຂໃນໄລຍະການຄັດເລືອກ

ການ​ບໍ​ລິ​ການ​ພາກ​ສະ​ຫນາມ​: ຄໍາ​ແນະ​ນໍາ​ໃນ​ການ​ຕິດ​ຕັ້ງ​, ການ​ຊ່ວຍ​ເຫຼືອ​ຄະ​ນະ​ກໍາ​ມະ​ການ​, ການ​ຈັດ​ການ​ຄວາມ​ຜິດ​ພາດ (ຟຣີ​ໃນ​ລະ​ຫວ່າງ​ການ​ຮັບ​ປະ​ກັນ​, ຄ່າ​ໃຊ້​ຈ່າຍ​ຫຼັງ​ຈາກ​ການ​ຮັບ​ປະ​ກັນ​)

ການສະຫນອງອາໄຫຼ່: ເຄື່ອງຄວບຄຸມອຸນຫະພູມ, ພັດລົມ, ເຊັນເຊີ, ແລະພາກສ່ວນທົ່ວໄປອື່ນໆເກັບຮັກສາໄວ້ໃນຫຼັກຊັບ; ມື້ອື່ນຈັດສົ່ງຜ່ານທາງໄປສະນີ
