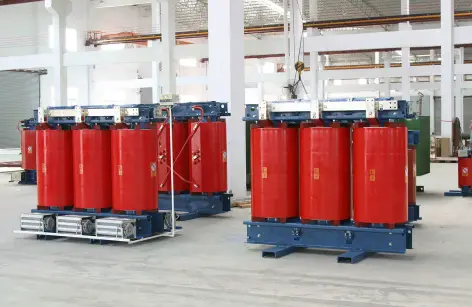

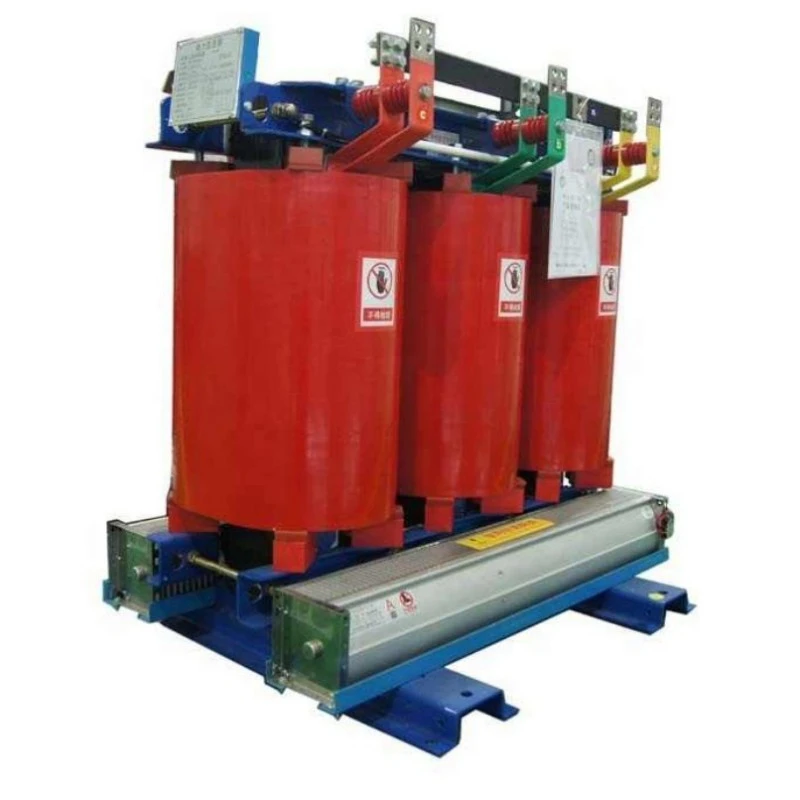

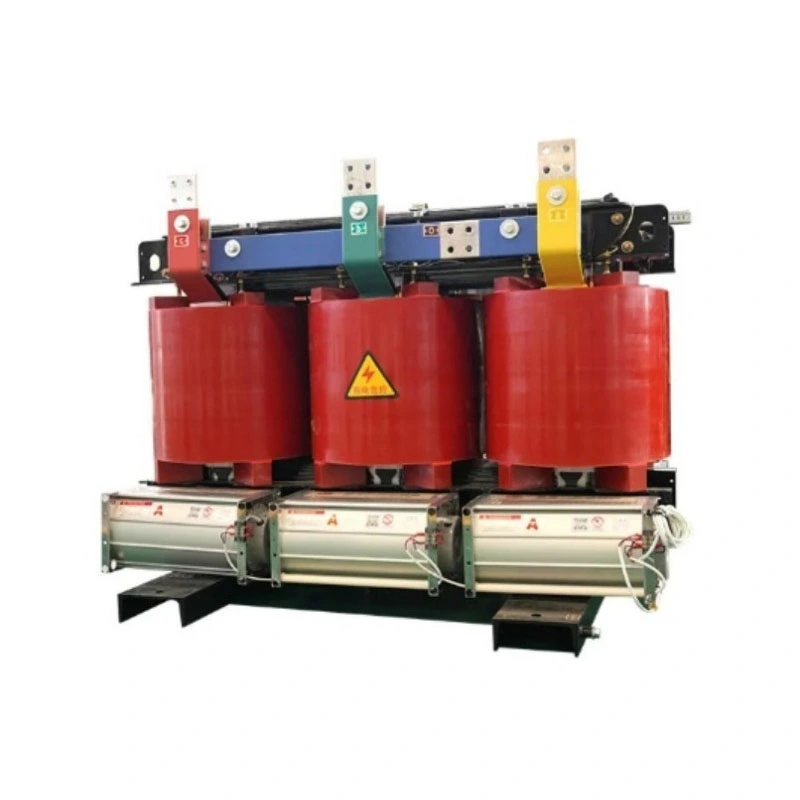

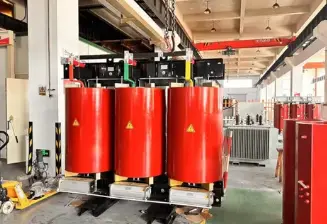

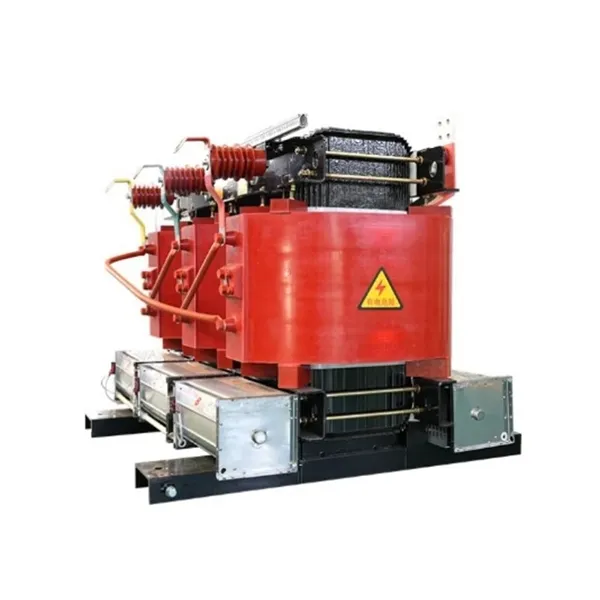

Air Cooling Outdoor Isolation Dry Type Transformer

ຜະລິດຕະພັນນີ້ແມ່ນປະເພດນອກ, ປະເພດໂດດດ່ຽວ,ຫມໍ້ແປງປະເພດແຫ້ງການນໍາໃຊ້ຄວາມເຢັນທາງອາກາດ (ANAN). ມັນ​ບໍ່​ໄດ້​ອີງ​ໃສ່​ສື່​ມວນ​ຊົນ​ຂອງ​ແຫຼວ​ສໍາ​ລັບ​ການ insulation ຫຼື dissipation ຄວາມ​ຮ້ອນ​, ແຕ່​ແທນ​ທີ່​ຈະ​ນໍາ​ໃຊ້ convection ທໍາ​ມະ​ຊາດ​ຫຼື​ການ​ບັງ​ຄັບ​ໃຫ້​ອາ​ກາດ​ເຢັນ​ເພື່ອ​ຄວບ​ຄຸມ​ການ​ເພີ່ມ​ຂຶ້ນ​ຂອງ​ອຸນ​ຫະ​ພູມ​.

ມັນເຮັດຫຍັງ?

1. ການແຍກໄຟຟ້າ : ສ້າງສິ່ງກີດຂວາງທາງກາຍະພາບທາງໄຟຟ້າລະຫວ່າງປ່ຽງປະຖົມແລະມັດທະຍົມ, ຂັດຂວາງສາຍດິນຢ່າງມີປະສິດທິຜົນ, ສະກັດກັ້ນຄວາມກົມກຽວກັນ, ແລະການກັ່ນຕອງການລົບກວນຄວາມຖີ່ສູງແລະກະແສໄຟຟ້າຈາກຕາຂ່າຍໄຟຟ້າ, ໃຫ້ພະລັງງານ "ສະອາດ" ຕໍ່ການໂຫຼດທີ່ລະອຽດອ່ອນ.

2. ການຫັນປ່ຽນແຮງດັນ : ກ້າວຂຶ້ນ ຫຼື ຫຼຸດແຮງດັນໄຟຟ້າ AC ຕາມຄວາມຕ້ອງການ, ປັບຕົວເຂົ້າກັບຄວາມຕ້ອງການຂອງອຸປະກອນຕ່າງໆ.

3. ການປົກປ້ອງຄວາມປອດໄພ : ໂດຍຜ່ານການອອກແບບໂດດດ່ຽວ, ປ້ອງກັນບໍ່ໃຫ້ບຸກຄະລາກອນຕິດຕໍ່ໂດຍກົງກັບດ້ານແຮງດັນສູງ, ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄວາມສ່ຽງຂອງການຊ໊ອກໄຟຟ້າ.

4. ການປັບຕົວກາງແຈ້ງ: ຝາອັດແໜ້ນໜາທີ່ອອກແບບມາເພື່ອປ້ອງກັນລະດັບ IP54 ຫຼືສູງກວ່າ ຊ່ວຍໃຫ້ມັນສາມາດທົນລົມ, ຝົນ, ຝຸ່ນ, ສີດເກືອ, ແລະແສງແດດໃນໄລຍະຍາວ.

ໃນສັ້ນ, ເມື່ອທ່ານຕ້ອງການການແຍກໄຟຟ້າແລະການປ່ຽນໃຈເຫລື້ອມໃສທີ່ປອດໄພ, ສະອາດ, ບໍ່ມີການບໍາລຸງຮັກສາໃນສະພາບແວດລ້ອມກາງແຈ້ງທີ່ໂຫດຮ້າຍ, ເຄື່ອງເຮັດຄວາມເຢັນກາງແຈ້ງແບບແຫ້ງແລ້ງແມ່ນການແກ້ໄຂຫຼັກ.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

ເມື່ອປຽບທຽບກັບເຄື່ອງຫັນປ່ຽນແບບແຫ້ງແບບດັ້ງເດີມ ຫຼືແບບດັ້ງເດີມໃນເຮືອນ, ຜະລິດຕະພັນນີ້ສະເໜີຂໍ້ດີຫຼັກ 5 ຢ່າງ:

1. ບໍ່ມີມົນລະພິດ, ບໍ່ມີການບໍາລຸງຮັກສາ : ການອອກແບບທີ່ບໍ່ມີນ້ໍາມັນຢ່າງສົມບູນກໍາຈັດຄວາມສ່ຽງຂອງການປົນເປື້ອນຂອງດິນຫຼືນ້ໍາຈາກການຮົ່ວໄຫຼ, ເຊັ່ນດຽວກັນກັບຄ່າໃຊ້ຈ່າຍໃນການຮັກສາແລະການຢຸດເຊົາທີ່ກ່ຽວຂ້ອງກັບການທົດສອບແລະການທົດແທນນ້ໍາມັນປະຈໍາປີ. ສໍາລັບໂຄງການກາງແຈ້ງພາຍໃຕ້ກົດລະບຽບດ້ານສິ່ງແວດລ້ອມທີ່ເຄັ່ງຄັດ, ນີ້ແມ່ນປະໂຫຍດທີ່ຕັດສິນ.

2. ຄວາມທົນທານຕໍ່ສິ່ງແວດລ້ອມພາຍນອກທີ່ເໜືອກວ່າ : ນຳໃຊ້ຂະບວນການ Vacuum Pressure Impregnation (VPI) ແລະ ລະບົບສນວນຊັ້ນ H (180°C), ສົມທົບກັບຝາປິດດ້ານນອກທີ່ປະທັບຕາເຕັມທີ່ເຮັດດ້ວຍເຫຼັກສະແຕນເລດ ຫຼືເຫຼັກກ້າ Aluzinc. ເຮັດວຽກຢ່າງຫມັ້ນຄົງໃນອຸນຫະພູມສະພາບແວດລ້ອມຈາກ -25 ° C ຫາ 50 ° C ແລະຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງເຖິງ 95%. ທົນທານຕໍ່ການສີດເກືອ, ເຊື້ອລາ, ແລະການກັດກ່ອນ.

3. ຄວາມປອດໄພສູງສຸດດ້ວຍການແຍກໄຟຟ້າ : ການເສີມ insulation ລະຫວ່າງ windings ປະຖົມແລະມັດທະຍົມບັນລຸ dielectric ທົນທານຕໍ່ແຮງດັນຂອງ 3kV ກັບ 5kV (ຂຶ້ນກັບຕົວແບບ). ແຍກອົງປະກອບ DC ຢ່າງມີປະສິດຕິຜົນ, ຄວາມກົມກຽວທີສາມ, ແລະຜົນກະທົບຂອງກະແສໄຟຟ້າຕ່າງໆຈາກຕາຂ່າຍໄຟຟ້າ, ປົກປ້ອງເຄື່ອງມືຄວາມແມ່ນຍໍາຂອງລຸ່ມ.

4. ຄວາມເຢັນທາງອາກາດທໍາມະຊາດ, ງຽບແລະເຊື່ອຖືໄດ້: ອີງໃສ່ convection ອາກາດສໍາລັບການ dissipation ຄວາມຮ້ອນໂດຍບໍ່ມີການພັດລົມ (ທາງເລືອກ). ສຽງລົບກວນໃນການເຮັດວຽກແມ່ນຕໍ່າກວ່າໝໍ້ແປງທີ່ມີນ້ຳມັນຫຼາຍ. ໂດຍບໍ່ມີພາກສ່ວນກົນຈັກຫມຸນຢູ່ໃນອົງປະກອບຫຼັກ, Mean Time between Failures (MTBF) ໄດ້ຖືກປັບປຸງຢ່າງຫຼວງຫຼາຍ.

5. ຄວາມອາດສາມາດ overload ສູງ, ໃຊ້ໃນເຫດສຸກເສີນ: ຄວາມອາດສາມາດ overload ສຸກເສີນເຖິງ 120% ສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ, 150% ສໍາລັບການດໍາເນີນງານໄລຍະສັ້ນ. ໃນລະຫວ່າງການໂຫຼດກາງແຈ້ງທີ່ບໍ່ຄາດຄິດ (ເຊັ່ນ: ເຄື່ອງຈັກຫຼາຍອັນເລີ່ມຕົ້ນພ້ອມໆກັນ), ບໍ່ຈໍາເປັນຕ້ອງເພີ່ມຄວາມອາດສາມາດທັນທີ, ຊື້ເວລາທີ່ມີຄຸນຄ່າສໍາລັບຜູ້ໃຊ້.

ຄຸນສົມບັດຜະລິດຕະພັນ

ຫຼັກ : ເຫຼັກກ້າຊິລິໂຄນທີ່ເນັ້ນໃສ່ເມັດພືດທີ່ມີສານມ້ວນເຢັນທີ່ມີຄວາມຍືດຫຍຸ່ນສູງ, ຂະບວນການຮ່ວມກັນແບບຂັ້ນຕອນ, ຫຼຸດຜ່ອນການສູນເສຍທີ່ບໍ່ມີການໂຫຼດຢ່າງຫຼວງຫຼາຍແລະປະຈຸບັນທີ່ຫນ້າຕື່ນເຕັ້ນ.

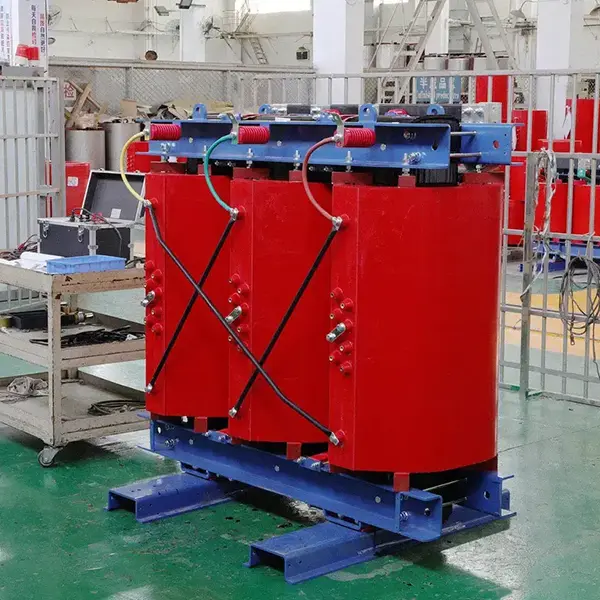

windings : ທັງສອງ windings ແຮງດັນສູງແລະຕ່ໍາໃຊ້ conductors ທອງແດງທັງຫມົດ (ທາງເລືອກອະລູມິນຽມ), ຫໍ່ດ້ວຍ Nomex® ຫຼືກະດາດ insulation aramid ທີ່ຄ້າຍຄືກັນ, ປຸງແຕ່ງໂດຍຜ່ານ impregnation ສູນຍາກາດ VPI ທີ່ມີ varnish ບໍ່ມີ solvent, ກອບເປັນຈໍານວນທີ່ເຂັ້ມແຂງ, ທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ, ທົນທານຕໍ່ອຸນຫະພູມສູງໂຄງສ້າງ insulation ແຂງ.

ໂຄງສ້າງການໂດດດ່ຽວ : ສາຍລົມປະຖົມ ແລະ ມັດສອງແມ່ນບາດແຜຢູ່ຫົວໂບບແຍກຕ່າງຫາກ ຫຼືຂາຫຼັກທີ່ເປັນເອກະລາດ, ມີໂລ້ປ້ອງກັນໄຟຟ້າສະຖິດເປັນທາງເລືອກລະຫວ່າງພວກມັນ, ຫຼຸດຄວາມຈຸຂອງສາຍເຊື່ອມໃຫ້ໜ້ອຍທີ່ສຸດ ແລະໃຫ້ການສະກັດກັ້ນການລົບກວນຄວາມຖີ່ສູງທີ່ດີເລີດ.

ການຫຸ້ມຫໍ່ປ້ອງກັນ: ການປົກປ້ອງມາດຕະຖານ IP54 (ກັນຝຸ່ນ, ກັນຝຸ່ນ), IP65 ທາງເລືອກ. ຝາປິດທີ່ເຮັດດ້ວຍເຫລັກສະແຕນເລດຫນາ 2.0 ມມ ຫຼືເຫຼັກກ້າ Galvalume, ມີມຸງກັນຝົນ, ປະຕູລະບາຍອາກາດສະແຕນເລດ, ແລະ locks ຕ້ານການ pry.

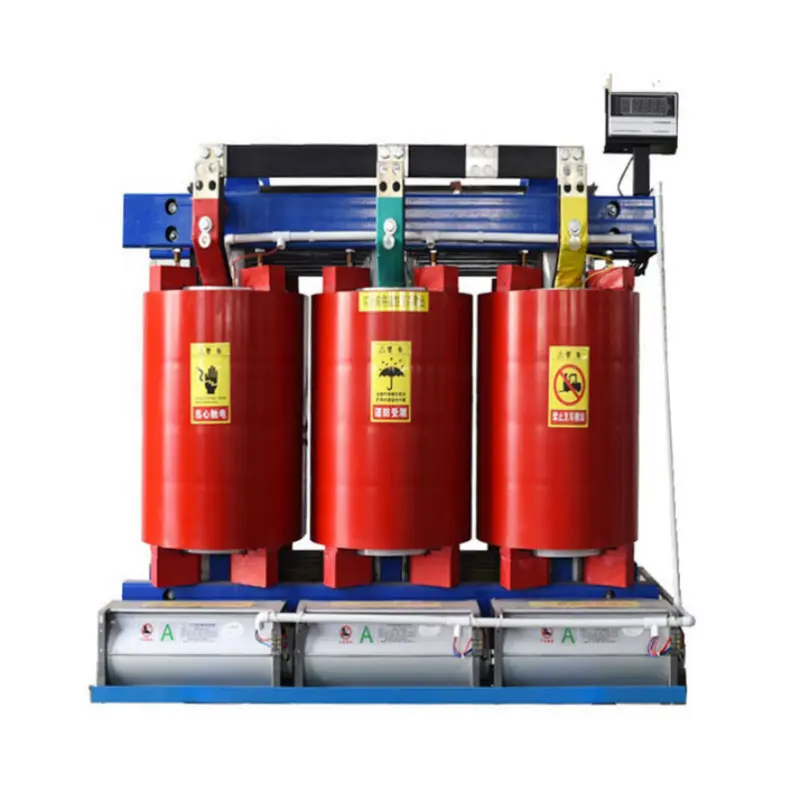

ລະບົບຄວບຄຸມອຸນຫະພູມ: ເຊັນເຊີອຸນຫະພູມ PTC ຫຼື PT100 RTD ໃນຕົວ, ສາມາດເຊື່ອມຕໍ່ກັບຕົວຄວບຄຸມອຸນຫະພູມອັດສະລິຍະສໍາລັບການເຕືອນອຸນຫະພູມເກີນ, ການປ້ອງກັນການເດີນທາງ, ແລະການກະຕຸ້ນພັດລົມອັດຕະໂນມັດ (ຖ້າພັດລົມທາງເລືອກໄດ້ຖືກຕິດຕັ້ງ).

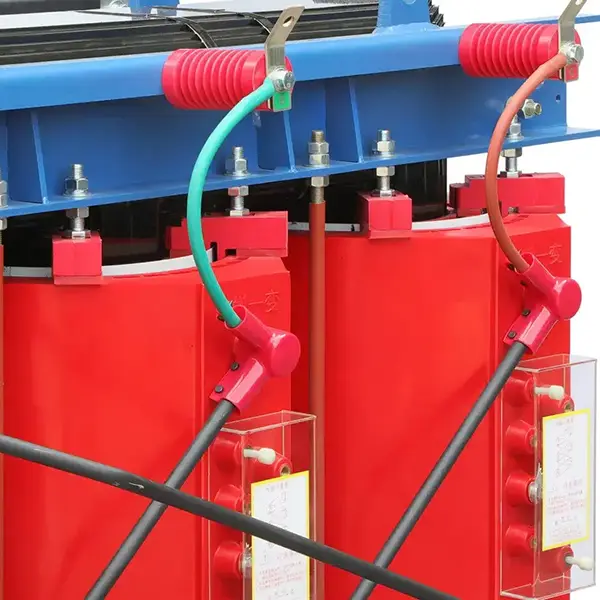

Terminals : ປ່ອງໄຟແຮງສູງກາງແຈ້ງທີ່ມີປະທັບຕາຢາງຊິລິໂຄນແລະຕ່ອມສາຍ. ດ້ານແຮງດັນຕໍ່າໃຊ້ busbars ທອງແດງທີ່ມີກົ່ວຫຼືຕົວເຊື່ອມຕໍ່ກັນນ້ໍາ.

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

ເຄື່ອງເຮັດຄວາມເຢັນເຢັນກາງແຈ້ງແບບແຫ້ງແລ້ງແບບໂດດດ່ຽວນີ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການດັ່ງຕໍ່ໄປນີ້:

ການຜະລິດພະລັງງານທົດແທນ : ການແຍກຢູ່ດ້ານແຮງດັນຕໍ່າຂອງໂຮງງານໄຟຟ້າ PV ແລະສະຖານີຍ່ອຍທີ່ຕິດຢູ່ຟາມລົມ, ການແຍກແຮງດັນອອກຂອງ inverter ກ່ອນທີ່ຈະເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າຫຼືການສະຫນອງພະລັງງານໃນທ້ອງຖິ່ນ.

ອຸປະກອນອຸດສາຫະກໍາກາງແຈ້ງ: ການແຍກການສະຫນອງພະລັງງານສໍາລັບເວທີການຂຸດເຈາະນ້ໍາມັນ, ຂຸມຂຸດຄົ້ນບໍ່ແຮ່ເປີດ, ລະບົບພະລັງງານທີ່ Port shore, ເຄື່ອງເຈາະອຸໂມງ (ເຄື່ອງຈັກໄສ້), ປ້ອງກັນການໄຫຼຂອງຕາຂ່າຍໄຟຟ້າຈາກອຸປະກອນທີ່ເສຍຫາຍ.

ພະລັງງານຊົ່ວຄາວ & ສຸກເສີນ : ການແຍກອອກຂອງເຄື່ອງກໍາເນີດໄຟຟ້າສໍາລັບກິດຈະກໍາກາງແຈ້ງ, ການແຂ່ງຂັນກິລາ, ແລະສະຖານທີ່ບັນເທົາໄພພິບັດ, ສະຫນອງພະລັງງານທີ່ສະອາດສໍາລັບສຽງ, ວິດີໂອ, ແລະອຸປະກອນຄວບຄຸມ.

ໂຄງສ້າງພື້ນຖານການສາກໄຟ : ໝໍ້ແປງແຍກການປ້ອນຂໍ້ມູນສໍາລັບເຄື່ອງສາກໄວ DC ກາງແຈ້ງ, ປ້ອງກັນການຕອບສະໜອງຄວາມກົມກຽວກັນເຂົ້າໄປໃນຕາຂ່າຍໄຟຟ້າໃນຂະນະທີ່ປົກປ້ອງໂມດູນການສາກໄຟ.

Smart Grid & Distribution : ບໍລິການສະຖານີ ຫຼື ໝໍ້ແປງແຍກພາຍໃນຫົວໜ່ວຍຫຼັກວົງແຫວນກາງແຈ້ງ ແລະ ສະຖານີຍ່ອຍຂະໜາດນ້ອຍ, ສະໜອງພະລັງງານທີ່ປອດໄພ, ເຊື່ອຖືໄດ້ສຳລັບເຄື່ອງອັດຕະໂນມັດ (DTU/FTU).

ລາຍລະອຽດການຜະລິດ

ຂະບວນການ Impregnation Pressure VPI

windings ທັງຫມົດແມ່ນ impregnated ກັບ varnish insulating solventless ພາຍໃຕ້ສູນຍາກາດ, ຖອນອາກາດພາຍໃນແລະໃຫ້ varnish ຢ່າງເຕັມສ່ວນເຈາະລະຫວ່າງ turns, ຊັ້ນ, ແລະດິນ. ຫຼັງຈາກການປິ່ນປົວ, ມັນປະກອບເປັນໂຄງສ້າງ "ແຂງ" monolithic ທີ່ມີການນໍາຄວາມຮ້ອນ, ຄວາມເຂັ້ມແຂງກົນຈັກ, ແລະການຕໍ່ຕ້ານຄວາມຊຸ່ມເກີນກວ່າຂະບວນການ impregnation ມາດຕະຖານ.

Outdoor-Specific Junction Box

ກ່ອງເຕົ້າສຽບແຮງດັນຕໍ່າມີແຜງຮອງຮັບການສນວນກັນໄຟທີ່ທົນທານຕໍ່ໄຟ, ມີການເກັບກູ້ໄຟຟ້າຢ່າງພຽງພໍ (> 20mm) ລະຫວ່າງ busbars ທອງແດງ. ການໃສ່ສາຍເຄເບີ້ນໃຊ້ປະທັບຕາຫຼາຍປະທັບຕາແລະຕ່ອມສາຍເຄເບີນ, ເຂົ້າກັນໄດ້ກັບສາຍເກາະຫຸ້ມເກາະຫຼືຢາງຕ່າງໆ, ປ້ອງກັນຄວາມຊຸ່ມຊື່ນຂອງສາຍເຄເບີ້ນເຂົ້າໄປໃນກ່ອງ.

ຕູ້ຫຸ້ມສະແຕນເລດທີ່ຫນັກແຫນ້ນ

enclosure ແມ່ນຜະລິດໂດຍໃຊ້ການຕັດ laser, CNC bending, ແລະການເຊື່ອມໂລຫະຫຸ່ນຍົນ, ມີ seams ທັງຫມົດປິດຢ່າງຕໍ່ເນື່ອງ. ປະຕູມີມືຈັບລັອກສາມຈຸດ ແລະປະທັບຕາທີ່ທົນທານຕໍ່ສະພາບອາກາດ. ການປົກຫຸ້ມເທິງໄດ້ຖືກອອກແບບເປັນໄສ້ປ້ອງກັນຝົນເປັນມຸມແລະປະກອບມີ bolts ຍົກຕາສໍາລັບ hoisting ນອກທີ່ສະດວກສະບາຍ.

ການຫຸ້ມຫໍ່, ການຈັດສົ່ງ & ຫຼັງຈາກການຂາຍ

ວິທີການຫຸ້ມຫໍ່

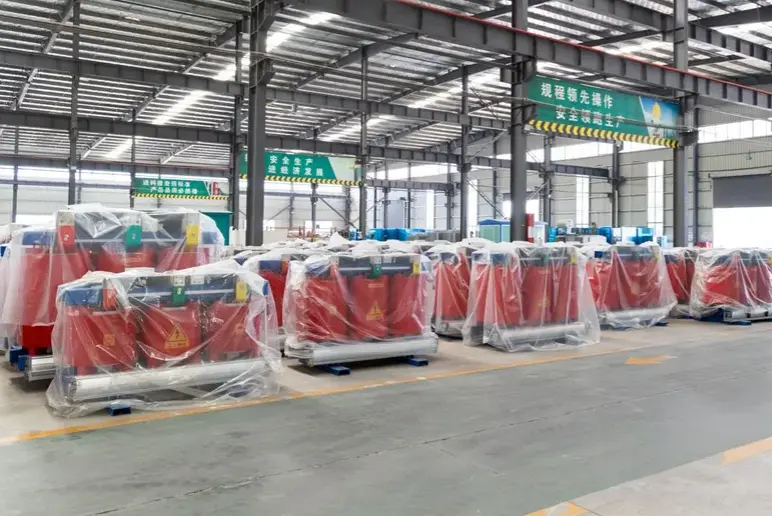

1. Transformer body wrapped with moisture-proof film PE, desiccant ວາງໄວ້ພາຍໃນ.

2. ບັນຈຸຢູ່ໃນກະຕ່າໄມ້ທີ່ມີນ້ໍາຫນັກຫຼາຍຫຼືກ່ອງໄມ້ອັດທີ່ບໍ່ມີການເຜົາໄຫມ້ (ຕອບສະຫນອງມາດຕະຖານການສົ່ງອອກ), ອ້ອມຮອບດ້ວຍໂຟມທີ່ມີຄວາມຫນາແຫນ້ນສູງຫຼືຖົງທີ່ເຕັມໄປດ້ວຍອາກາດສໍາລັບການ cushioning.

3. ປ້າຍຊື່ເຊັ່ນ: "ຫຼັກຖານສະແດງຄວາມຊຸ່ມ", "Fragile", ແລະ "ທາງນີ້ຂຶ້ນ" ຕິດຢູ່ດ້ານນອກຂອງກ່ອງ.

ວິທີການຈັດສົ່ງ

1. ພາຍໃນປະເທດ: ລົດບັນທຸກຂົນສົ່ງທີ່ອຸທິດຕົນ (ຄວາມອາດສາມາດຂະຫນາດນ້ອຍສາມາດສົ່ງຜ່ານ Deppon / SF Express ສິນຄ້າຫນັກ).

2. ການສົ່ງອອກ: ການຈັດການທາງທະເລ, ທາງລົດໄຟ, ຫຼືການຂົນສົ່ງທາງອາກາດ, ລວມທັງເອກະສານພາສີ.

ບໍລິການຫຼັງການຂາຍ

1. ໄລຍະເວລາຮັບປະກັນ: 12 ເດືອນນັບຈາກມື້ທີ່ໄດ້ຮັບ.

2. ການສ້ອມແປງຟຣີຫຼືທົດແທນສໍາລັບຂໍ້ບົກພ່ອງການຜະລິດໃນໄລຍະການຮັບປະກັນ.

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (ຖາມ-ຕອບ)

ຄໍາຖາມທີ 1: ເຄື່ອງເຮັດຄວາມເຢັນນອກເຄື່ອງເຮັດຄວາມເຢັນກາງແຈ້ງແບບແຫ້ງແລ້ງ ມັກຈະເກີດຄວາມຮ້ອນເກີນ ແລະ ການເຜົາຜານເມື່ອທຽບໃສ່ກັບໝໍ້ແປງທີ່ແຊ່ນ້ຳມັນແບບປົກກະຕິບໍ?

A: ຂ້ອນຂ້າງກົງກັນຂ້າມ. ເຖິງແມ່ນວ່າອາກາດມີ conductivity ຄວາມຮ້ອນຕ່ໍາກວ່ານ້ໍາມັນ, ຜະລິດຕະພັນຂອງພວກເຮົາໃຊ້ insulation ຊັ້ນ H (ຈັດອັນດັບສໍາລັບ 180 ° C) ແລະຂະບວນການ impregnation ສູນຍາກາດ VPI. ຄວາມຮ້ອນຈາກ windings ໄດ້ຖືກດໍາເນີນການຢ່າງມີປະສິດທິພາບແລະ dissipated ຜ່ານ enclosure ໄດ້. ສໍາລັບຄວາມອາດສາມາດດຽວກັນ, ການອອກແບບຂອງພວກເຮົາມີຂອບການເພີ່ມອຸນຫະພູມທີ່ໃຫຍ່ກວ່າ, ເຮັດໃຫ້ມັນເປັນໄປໄດ້ຫນ້ອຍທີ່ຈະທົນທຸກຄວາມລົ້ມເຫຼວຂອງ burnout ທີ່ເກີດຈາກການຮົ່ວໄຫລຂອງນ້ໍາມັນແລະລະດັບນ້ໍາມັນຕ່ໍາໃນຫນ່ວຍງານແບບດັ້ງເດີມ. ຂອງພວກເຮົາAir Cooling Outdoor Isolation Dry Type Transformerເຮັດວຽກກັບອຸນຫະພູມຈຸດຮ້ອນດີຕ່ໍາກວ່າຂອບເຂດຈໍາກັດ insulation ເຖິງແມ່ນວ່າການໂຫຼດເຕັມໃນ 40 ° C ສະພາບນອກ.

ຄຳຖາມທີ 2: ໃນມື້ທີ່ຝົນຕົກຢູ່ກາງແຈ້ງ, ນ້ຳຝົນຈະບໍ່ເຂົ້າຜ່ານປະຕູລະບາຍຄວາມເຢັນ ແລະ ເຮັດໃຫ້ເກີດມີວົງຈອນສັ້ນພາຍໃນບໍ?

A: ບໍ່. ການປະເມີນການປົກປ້ອງ enclosure ຂອງພວກເຮົາແມ່ນ IP54. louvers ມີຊ່ອງທາງພາຍໃນຮູບແບບ labyrinth ແລະຫນ້າຈໍຕາຫນ່າງໂລຫະ. ການ​ທົດ​ສອບ​ສະ​ແດງ​ໃຫ້​ເຫັນ​ວ່າ​ເຖິງ​ແມ່ນ​ວ່າ​ມີ​ການ​ສີດ​ພົ່ນ​ໂດຍ​ກົງ​ຈາກ​ດ້ານ​ຫນ້າ​ທີ່​ຄວາມ​ເຂັ້ມ​ຂອງ​ລະ​ດູ​ຝົນ 10mm ຕໍ່​ນາ​ທີ​, ພາຍ​ໃນ​ຍັງ​ແຫ້ງ​ຫມົດ​. ພອດເຂົ້າສາຍເຄເບີ້ນທັງໝົດໃຊ້ຕ່ອມປະທັບຕາລະດັບລະເບີດ, ກີດຂວາງເສັ້ນທາງໃດນຶ່ງເພື່ອຄວາມຊຸ່ມຊື່ນ.

ຕາຕະລາງສະເພາະດ້ານວິຊາການ
