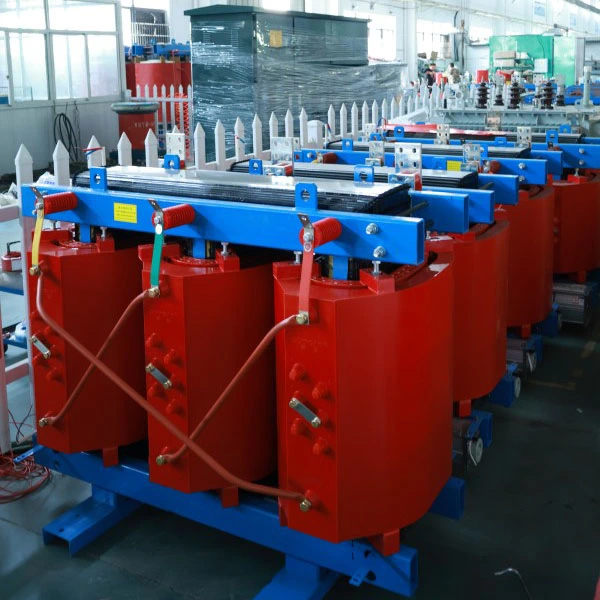

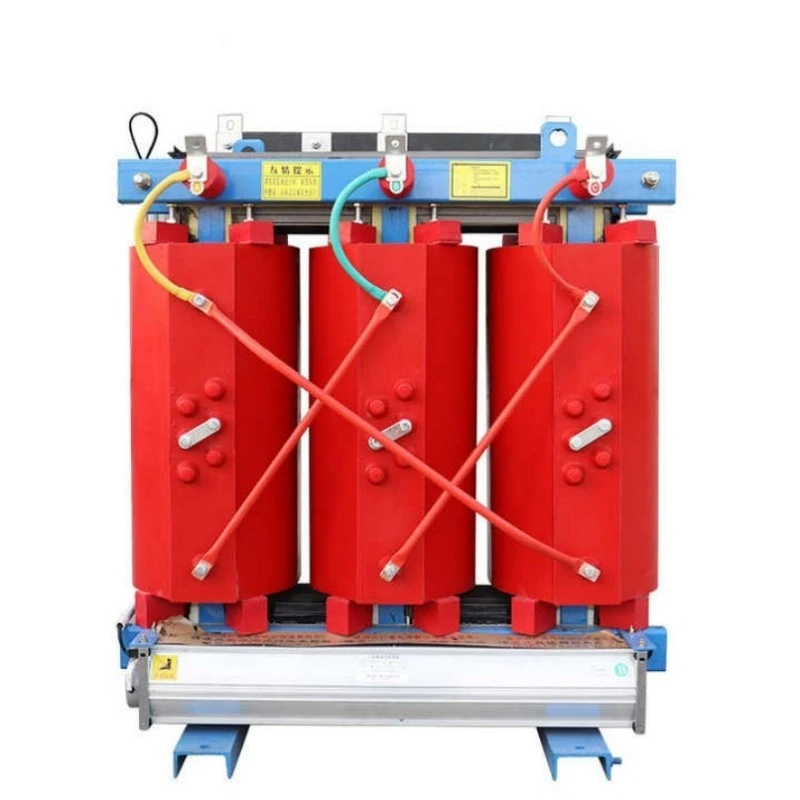

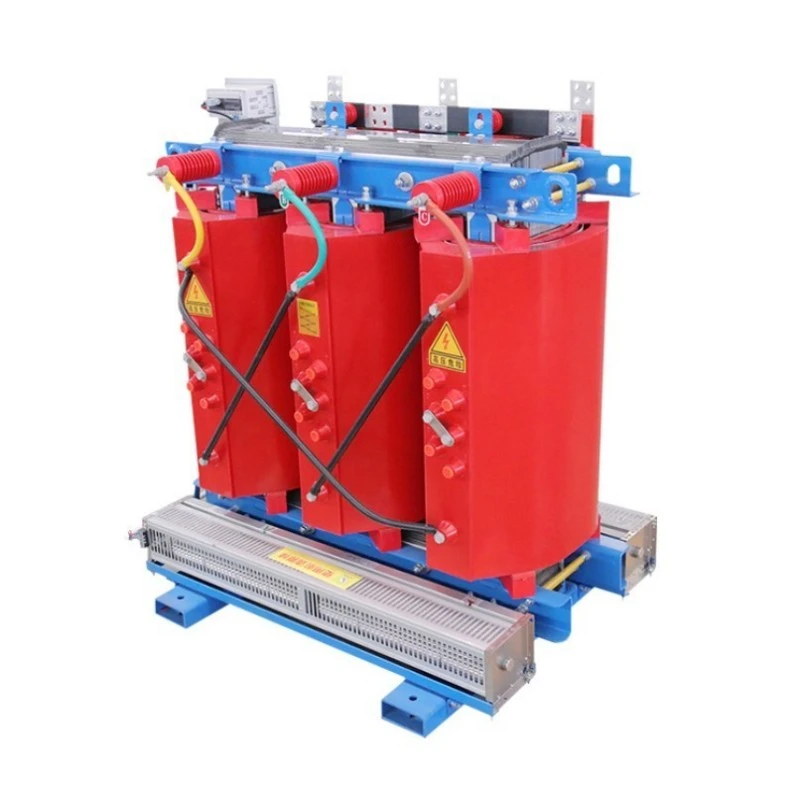

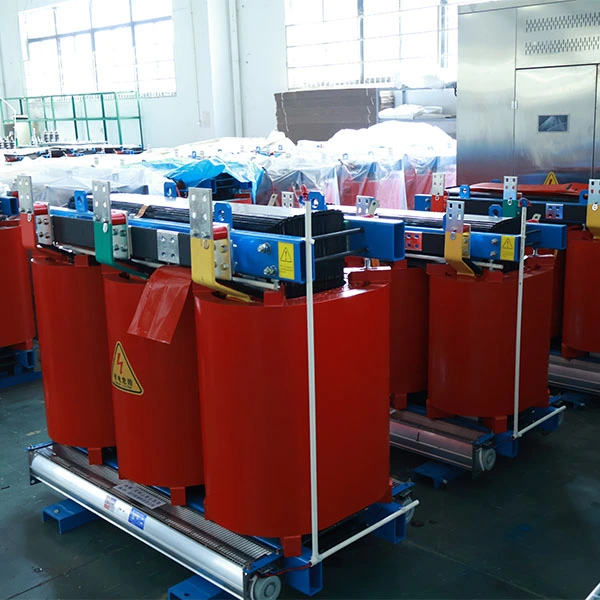

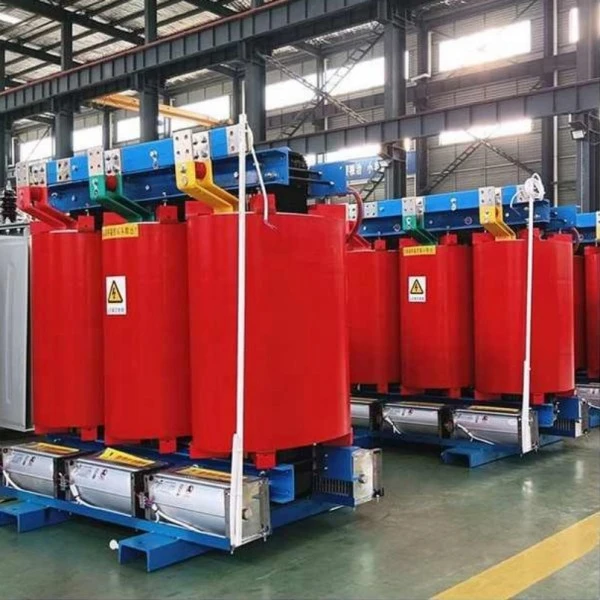

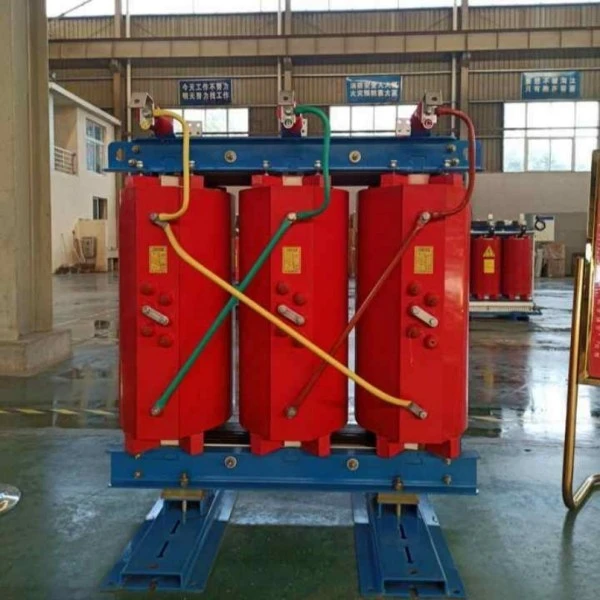

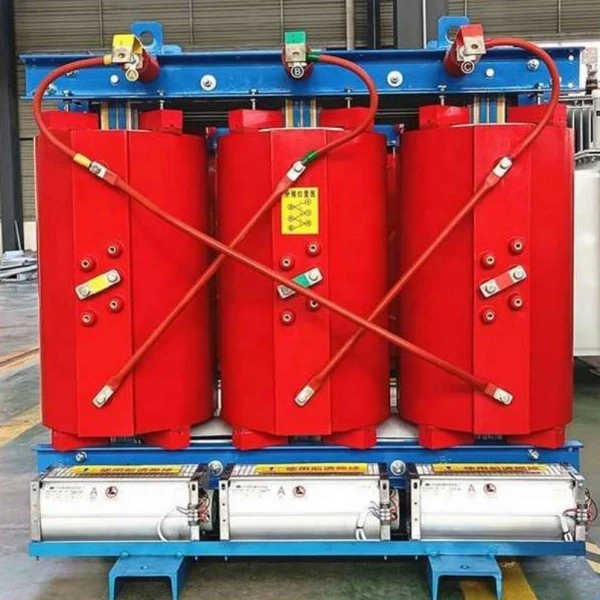

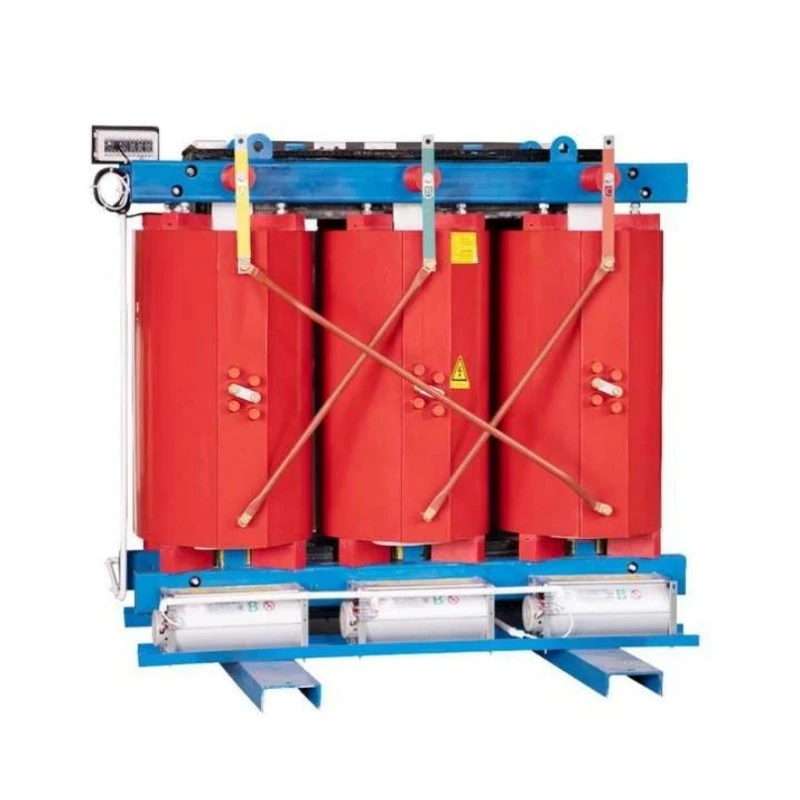

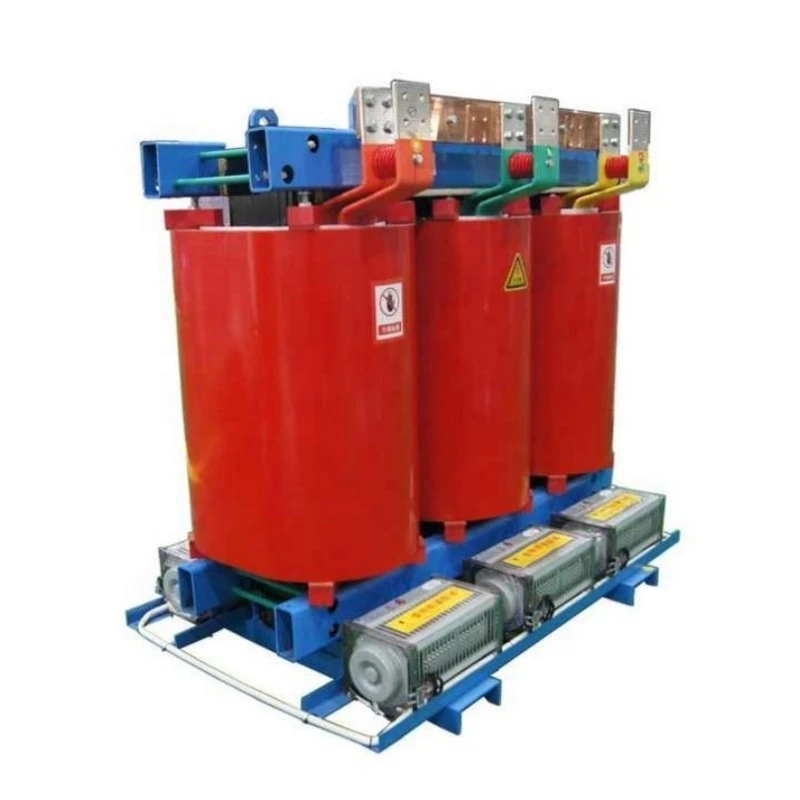

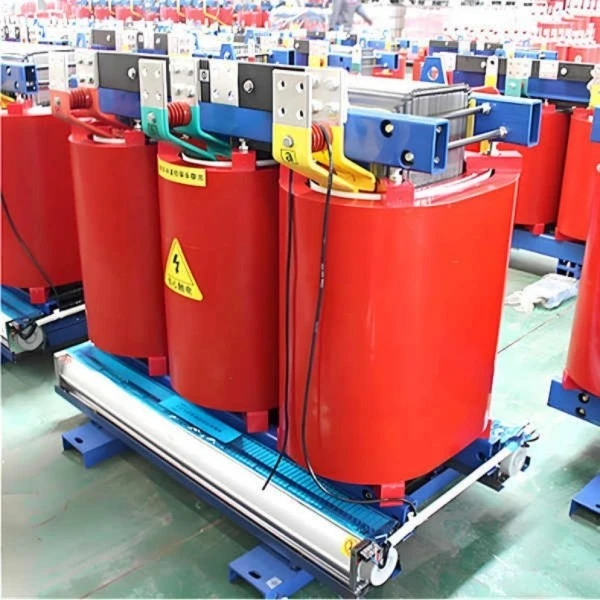

Copper Winding Pad Mounted Dry Type transformer

ອຸ​ປະ​ກອນ​ນີ້​ແມ່ນ​ຫຍັງ?

The Copper Winding Pad Mounted Dry Type Transformer is a 3-phase, cast resin dry-type transformer designed particularly for pad-mounted outdoor installation. ມັນຫຼຸດແຮງດັນຂະໜາດກາງ (ປົກກະຕິ 10kV–35kV) ລົງເປັນແຮງດັນຕໍ່າ (400V/380V) ເພື່ອແຈກຢາຍຢ່າງປອດໄພໃຫ້ແກ່ຊຸມຊົນທີ່ຢູ່ອາໄສ, ສູນການຄ້າ, ສວນອຸດສາຫະ ກຳ ແລະໂຄງການພະລັງງານທົດແທນ.

ແຕກຕ່າງຈາກປະເພນີໝໍ້ແປງນ້ຳມັນ, ຜະລິດຕະພັນນີ້ໃຊ້ບໍ່ມີນ້ໍາມັນ insulating. ແທນທີ່ຈະ, ມັນໃຊ້ insulation ແຂງຂອງ epoxy resin ປະສົມປະສານກັບການເຮັດຄວາມເຢັນທາງອາກາດທໍາມະຊາດຫຼືບັງຄັບ. windings ແມ່ນເຮັດດ້ວຍທອງແດງທີ່ມີ conductivity ສູງ, ຮັບປະກັນການສູນເສຍຄວາມຕ້ານທານຕ່ໍາ, ຄວາມອາດສາມາດ overload ໄດ້ດີກວ່າ, ແລະຊີວິດການບໍລິການທີ່ຍາວກວ່າ. enclosure pad-mounted ອະນຸຍາດໃຫ້ການຕິດຕັ້ງລະດັບຫນ້າດິນໂດຍກົງໂດຍບໍ່ຈໍາເປັນຕ້ອງມີອາຄານ substation ແຍກຕ່າງຫາກ, ຢ່າງຫຼວງຫຼາຍປະຫຍັດຄ່າໃຊ້ຈ່າຍໃນການກໍ່ສ້າງພົນລະເຮືອນແລະພື້ນທີ່.

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

Lugao's Copper Winding Pad Mounted Dry Type Transformer ໄດ້ຖືກອອກແບບເພື່ອຄວາມໜ້າເຊື່ອຖື, ປະສິດທິພາບ ແລະຄວາມປອດໄພໃນເຄືອຂ່າຍການກະຈາຍນອກ. ໃຫ້ຄະແນນຈາກ 50kVA ຫາ 2500kVA, ດ້ວຍແຮງດັນມາດຕະຖານ 10kV/0.4kV (ປັບແຕ່ງໄດ້ເຖິງ 6kV, 20kV, ຫຼື 35kV), ໝໍ້ແປງນີ້ຕອບສະໜອງໄດ້ມາດຕະຖານປະສິດທິພາບພະລັງງານລະດັບ GB 20052-2020 ລະດັບ 2, ໂດຍມີບາງລຸ້ນເຂົ້າໃກ້ລະດັບ 1.

ປະສິດທິພາບໄຟຟ້າທີ່ສໍາຄັນປະກອບມີການສູນເສຍການໂຫຼດບໍ່ເຖິງ 37% ຕ່ໍາກວ່າຫມໍ້ແປງປະເພດແຫ້ງທໍາມະດາ, ການສູນເສຍການໂຫຼດໄດ້ຫຼຸດລົງເຖິງ 30%, ການໄຫຼບາງສ່ວນ≤5pC, ແລະລະດັບສຽງ ≤55dB ຢູ່ທີ່ 1 ແມັດ. windings ທອງແດງຮັບປະກັນການນໍາຄວາມຮ້ອນທີ່ດີເລີດແລະຄວາມເຂັ້ມແຂງກົນຈັກ, ຢ່າງຫຼວງຫຼາຍປັບປຸງວົງຈອນສັ້ນທົນທານຕໍ່ຄວາມສາມາດ.

ໜ່ວຍດັ່ງກ່າວຖືກຈັດໃສ່ໃນບ່ອນຫຸ້ມຫໍ່ທີ່ຕິດກັນໄດ້ທີ່ທົນທານຕໍ່ສະພາບອາກາດ, ລະດັບ IP23 ຫຼືສູງກວ່າ, ປ້ອງກັນຝົນ, ຂີ້ຝຸ່ນ, ແລະໄພຂົ່ມຂູ່. ລະບົບຄວບຄຸມອຸນຫະພູມອັດສະລິຍະທີ່ມີເຊັນເຊີ PT100, ພັດລົມເລີ່ມຕົ້ນອັດຕະໂນມັດ, ສັນຍານເຕືອນຄວາມຮ້ອນເກີນ, ແລະການສື່ສານ RS485 ແມ່ນລວມເປັນມາດຕະຖານ.

ດ້ວຍອາຍຸການອອກແບບ 30 ປີແລະຄວາມຕ້ອງການບໍາລຸງຮັກສາຫນ້ອຍທີ່ສຸດ, ເຄື່ອງຫັນປ່ຽນປະເພດແຫ້ງແບບ Copper Winding Pad ນີ້ແມ່ນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບເຄື່ອງໃຊ້ໄຟຟ້າ, ຜູ້ຮັບເຫມົາ EPC, ແລະຜູ້ຈັດການສະຖານທີ່ຊອກຫາວິທີແກ້ໄຂການແຈກຢາຍທີ່ປອດໄພ, ຍາວນານ, ແລະປະຫຍັດພະລັງງານ.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

All-copper Windings – ການ​ສູນ​ເສຍ​ການ​ຕ້ານ​ທານ​ຕ​່​ໍ​າ​, ຄວາມ​ສາ​ມາດ overload ສູງ​ຂຶ້ນ​, ແລະ​ການ​ທົນ​ທານ​ຕໍ່​ວົງ​ຈອນ​ສັ້ນ​ດີກ​ວ່າ​ເມື່ອ​ທຽບ​ໃສ່​ກັບ​ອາ​ລູ​ມິ​ນຽມ​.

Fireproof & ການລະເບີດ - ການຫລໍ່ resin Epoxy, extinguishing ຕົນເອງ, ບໍ່ມີຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫລຂອງນ້ໍາມັນ.

ການອອກແບບ Pad-Mounted - ການຕິດຕັ້ງລະດັບຫນ້າດິນ, ບໍ່ຈໍາເປັນຕ້ອງມີການກໍ່ສ້າງ substation, ປະຫຍັດ 40-60% ຄ່າແຮງງານ.

ການສູນເສຍຕ່ໍາສຸດ - ຕອບສະຫນອງປະສິດທິພາບພະລັງງານ GB ລະດັບ 2, ຫຼຸດຜ່ອນຄ່າໄຟຟ້າປະຈໍາປີຢ່າງຫຼວງຫຼາຍ.

ການຕິດຕາມອັດສະລິຍະ – ເຊັນເຊີ PT100, ພັດລົມເລີ່ມຕົ້ນອັດຕະໂນມັດ, ສັນຍານເຕືອນຄວາມຮ້ອນເກີນ/ການເດີນທາງ, RS485 ຫາ BAS.

ສຽງລົບກວນຕໍ່າ – ≤55dB, ເຫມາະສໍາລັບເຂດທີ່ຢູ່ອາໄສ ແລະການຄ້າ.

ບໍ່ມີການບໍາລຸງຮັກສາ - ບໍ່ມີການທົດສອບນ້ໍາມັນ, ບໍ່ແຫ້ງ, ບໍ່ມີຊິ້ນສ່ວນເຄື່ອນທີ່.

ຖາມ-ຕອບ: ຄຸນສົມບັດຜະລິດຕະພັນອະທິບາຍ

ຄໍາຖາມທີ 1: ເປັນຫຍັງຕ້ອງເລືອກເຄື່ອງປໍ້າລົມ Copper Winding Pad Mounted Dry Type Transformer ຫຼາຍກວ່າປະເພດທີ່ມີນ້ໍາມັນສໍາລັບການນໍາໃຊ້ນອກ?

A: ໝໍ້ແປງທີ່ໃສ່ນ້ຳມັນເຮັດໃຫ້ເກີດຄວາມສ່ຽງໄຟໄໝ້ ແລະຮົ່ວໄຫຼ, ໂດຍສະເພາະໃນເຂດທີ່ຢູ່ອາໄສ ຫຼື ສະພາບແວດລ້ອມທີ່ອ່ອນໄຫວ. ໝໍ້ແປງລົມທອງແດງທີ່ຕິດຢູ່ກັບໝໍ້ແປງປະເພດແຫ້ງບໍ່ໃຊ້ນ້ຳມັນ, ສະນັ້ນບໍ່ມີຄວາມສ່ຽງຕໍ່ການແຜ່ລາມຂອງໄຟ ຫຼື ການປົນເປື້ອນໃນພື້ນດິນ. ນອກຈາກນັ້ນ, ສາຍລົມທອງແດງໃຫ້ຄວາມຮ້ອນທີ່ດີກວ່າແລະຄວາມເຂັ້ມແຂງກົນຈັກ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືເຖິງແມ່ນວ່າພາຍໃຕ້ການໂຫຼດສູງສຸດໃນຊ່ວງລຶະເບິ່ງຮ້ອນ. ປະຈຸບັນ, ເທດສະບານຫຼາຍແຫ່ງໄດ້ສັ່ງໃຫ້ໝໍ້ແປງໄຟປະເພດແຫ້ງສຳລັບການຕິດຕັ້ງກາງແຈ້ງໃໝ່ ເນື່ອງຈາກລະຫັດໄຟທີ່ເຂັ້ມງວດ.

Q2: ການ winding ທອງແດງແມ່ນແທ້ມີຄ່າໃຊ້ຈ່າຍເພີ່ມເຕີມເມື່ອທຽບກັບອາລູມິນຽມ?

A: ຢ່າງແທ້ຈິງ. ໃນຂະນະທີ່ຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນຂອງເຄື່ອງປ່ຽງແປງທອງແດງທີ່ຕິດຢູ່ກັບຫມໍ້ແປງປະເພດແຫ້ງແມ່ນສູງກ່ວາເຄື່ອງເຮັດບາດແຜອາລູມິນຽມປະມານ 15-20%, ຄ່າໃຊ້ຈ່າຍຂອງວົງຈອນຊີວິດທັງຫມົດແມ່ນຕ່ໍາຢ່າງຫຼວງຫຼາຍ. ທອງແດງມີ conductivity ສູງກວ່າ 40%, ຊຶ່ງຫມາຍຄວາມວ່າການສູນເສຍການໂຫຼດຕ່ໍາແລະຄ່າໃຊ້ຈ່າຍໄຟຟ້າຫຼຸດລົງ. ທອງແດງຍັງມີຄວາມເຂັ້ມແຂງ tensile ສູງກວ່າ, ສະນັ້ນຫມໍ້ແປງທີ່ດີກວ່າທົນທານຕໍ່ກໍາລັງສັ້ນ. ຕະຫຼອດຊີວິດຂອງການອອກແບບ 30 ປີ, ການປະຫຍັດພະລັງງານຢ່າງດຽວເຮັດໃຫ້ການລົງທຶນໄດ້ງ່າຍດາຍ.

Q3: ຫມໍ້ແປງນີ້ສາມາດຮັບມືກັບຄວາມຊຸ່ມຊື່ນສູງແລະລະດູຝົນ, ໂດຍສະເພາະໃນພາກໃຕ້?

A: ແມ່ນແລ້ວ. ແຜ່ນມ້ວນທອງແດງຂອງພວກເຮົາທີ່ຕິດຕັ້ງເຄື່ອງຫັນເປັນປະເພດແຫ້ງໃຊ້ຂະບວນການດູດຝຸ່ນທີ່ຢາງ epoxy ຫຸ້ມຫໍ່ສາຍລົມທອງແດງຢ່າງສົມບູນ, ປະກອບເປັນຊັ້ນ insulation ປິດ. ຫຼັກ ແລະ clamps ໄດ້ຮັບການຮັກສາຕ້ານ corrosion. ດ້ວຍຕົວຫຸ້ມ IP23, ໝໍ້ແປງຈະເຮັດວຽກຕາມປົກກະຕິໃນ 100% ຄວາມຊຸ່ມຊື່ນ. ບໍ່ຈໍາເປັນຕ້ອງເຮັດໃຫ້ແຫ້ງກ່ອນທີ່ຈະ restart ຫຼັງຈາກປິດເປັນເວລາດົນນານ.

Q4: ຈະເກີດຫຍັງຂຶ້ນຖ້າໝໍ້ແປງໄຟເກີນໃນຊ່ວງລະດູຮ້ອນ?

A: ພາຍໃຕ້ຄວາມເຢັນທໍາມະຊາດ (AN), ມັນແລ່ນຢ່າງຕໍ່ເນື່ອງໃນເວລາໂຫຼດ 100%. ດ້ວຍການບັງຄັບໃຫ້ອາກາດເຢັນ (AF), ຄວາມອາດສາມາດເພີ່ມຂຶ້ນ 40-50%. windings ທອງແດງສາມາດທົນ 150% ການໂຫຼດການຈັດອັນດັບສໍາລັບ 2 ຊົ່ວໂມງ. ຄວາມສາມາດ overload ນີ້ຮັບປະກັນຄວາມຕໍ່ເນື່ອງຂອງພະລັງງານໃນລະຫວ່າງເຫດການສໍາຄັນ.

Q5: ການຮັບປະກັນແມ່ນດົນປານໃດ, ແລະມັນກວມເອົາຫຍັງ?

A: ການຮັບປະກັນມາດຕະຖານແມ່ນ 12 ເດືອນຈາກການຂົນສົ່ງ, ກວມເອົາຂໍ້ບົກພ່ອງການຜະລິດທັງຫມົດ. ສັນຍາການບໍລິການທີ່ຈ່າຍສາມາດຂະຫຍາຍການຮັບປະກັນເຖິງ 36 ຫຼື 60 ເດືອນ. ການສະຫນັບສະຫນູນດ້ານວິຊາການແມ່ນບໍ່ເສຍຄ່າສໍາລັບຊີວິດ.

ລາຍລະອຽດການຜະລິດ

ວັດສະດຸຫຼັກ ແລະຂະບວນການຜະລິດ

ຫຼັກຂອງເຄື່ອງປໍ້າລົມທອງແດງທຸກອັນທີ່ຕິດຕັ້ງເຄື່ອງຫັນເປັນປະເພດແຫ້ງແມ່ນສ້າງຂຶ້ນໂດຍໃຊ້ເຫຼັກກ້າຊິລິໂຄນມ້ວນເຢັນທີ່ມີຄວາມຍືດຫຍຸ່ນສູງ, ມີຂໍ້ຕໍ່ຂັ້ນເທບເພື່ອຫຼຸດຜ່ອນການສູນເສຍກະແສໄຟຟ້າແລະການຫຼົງໄຫຼ. ຫຼັກແມ່ນການຕັດໂດຍຄວາມແມ່ນຍໍາແລະ stacked ອັດຕະໂນມັດເພື່ອຮັບປະກັນເສັ້ນທາງແມ່ເຫຼັກເປັນເອກະພາບ.

ໂຄງປະກອບການ winding - ທອງແດງທັງຫມົດ

ທັງສາຍລົມແຮງດັນສູງ ແລະແຮງດັນຕໍ່າໃຊ້ຕົວນໍາທອງແດງທີ່ບໍ່ມີອົກຊີເຈນ. windings ແຮງດັນຕ່ໍາຮັບຮອງເອົາການກໍາຫນົດຄ່າ foil-winding ທີ່ມີ insulation inter-layer ເປັນເອກະພາບ, ຢ່າງຫຼວງຫຼາຍເສີມຂະຫຍາຍຄວາມສາມາດຕ້ານການວົງຈອນສັ້ນ. ການນໍາຄວາມຮ້ອນທີ່ເຫນືອກວ່າຂອງທອງແດງຍັງຊ່ວຍກະຈາຍຄວາມຮ້ອນໄດ້ມີປະສິດທິພາບຫຼາຍຂຶ້ນ, ຫຼຸດຜ່ອນອຸນຫະພູມຈຸດຮ້ອນ.

ລະບົບ insulation – Epoxy Resin Casting ສູນຍາກາດ

windings ແມ່ນຖືກໂຍນລົງພາຍໃຕ້ສູນຍາກາດດ້ວຍຢາງ epoxy ລະດັບສູງ, ກໍາຈັດ voids ແລະຮັບປະກັນການໄຫຼບາງສ່ວນ ≤5pC. ລະບົບ insulation ແຂງນີ້ແມ່ນທົນທານຕໍ່ໄຟ, ທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ, ແລະຄວາມຫມັ້ນຄົງທາງເຄມີ. ບໍ່ມີນ້ໍາມັນ insulating ຖືກນໍາໃຊ້, ເຮັດໃຫ້ການຫັນເປັນປອດໄພສໍາລັບການຕິດຕັ້ງ pad-mounted indoor ແລະນອກ.

ການ​ອອກ​ແບບ Enclosure ແລະ Pad-Mounted

ໄດ້ໝໍ້ແປງບັນຈຸຢູ່ໃນຕູ້ເຫຼັກທີ່ມີ lockable ຫນັກ, ທີ່ມີການເຄືອບຝຸ່ນທີ່ທົນທານຕໍ່ສະພາບອາກາດ. ການປົກປ້ອງມາດຕະຖານແມ່ນ IP23 (ທົນທານຕໍ່ຝົນແລະຝຸ່ນ), ມີ IP34 ຫຼື IP54 ທາງເລືອກສໍາລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງ. ພື້ນຖານໄດ້ຖືກອອກແບບສໍາລັບການຕິດຕັ້ງໂດຍກົງໃສ່ແຜ່ນຊີມັງ, ມີສາຍເຂົ້າຈາກດ້ານລຸ່ມ. lugs ຍົກ ແລະ terminals ດິນ ແມ່ນ ມາດ ຕະ ຖານ.

ການຮັບປະກັນຄຸນນະພາບແລະການທົດສອບ

ແຕ່ລະແຜ່ນຮອງລົມທອງແດງຕິດໃສ່ໝໍ້ແປງປະເພດແຫ້ງຜ່ານການທົດສອບປະເພດທີ່ສົມບູນແບບ ແລະການທົດສອບປົກກະຕິກ່ອນການຈັດສົ່ງ, ລວມທັງ:

1. ການທົດສອບການສູນເສຍທີ່ບໍ່ມີການໂຫຼດແລະການສູນເສຍການໂຫຼດ

2. ການທົດສອບ impedance ວົງຈອນສັ້ນ

3. Induced over-voltage withstand test

4. ການວັດແທກການໄຫຼອອກບາງສ່ວນ (≤5pC)

5. ການທົດສອບ impulse ຟ້າຜ່າ

6. ການທົດສອບການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມ

7. ຕົວຊີ້ວັດການປະຕິບັດທີ່ສໍາຄັນທັງຫມົດເກີນຄວາມຕ້ອງການ GB ແລະ IEC.

ການຢັ້ງຢືນ

1. ລະບົບການຄຸ້ມຄອງຄຸນນະພາບ ISO 9001:2015

2. CE ຢັ້ງຢືນ

3. ປະເພດບົດລາຍງານການທົດສອບຈາກຫ້ອງທົດລອງເອກະລາດ
