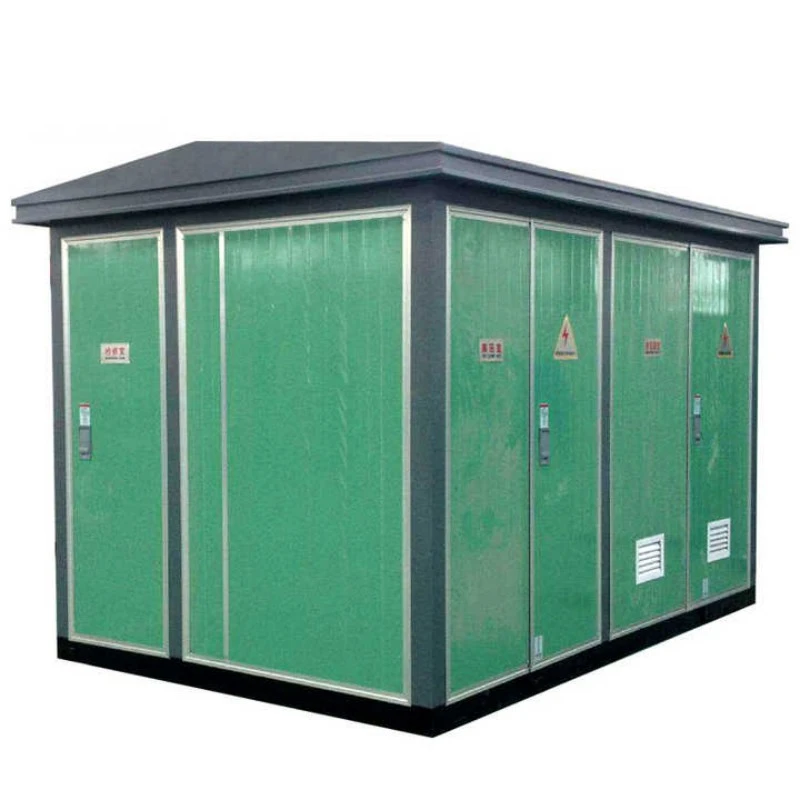

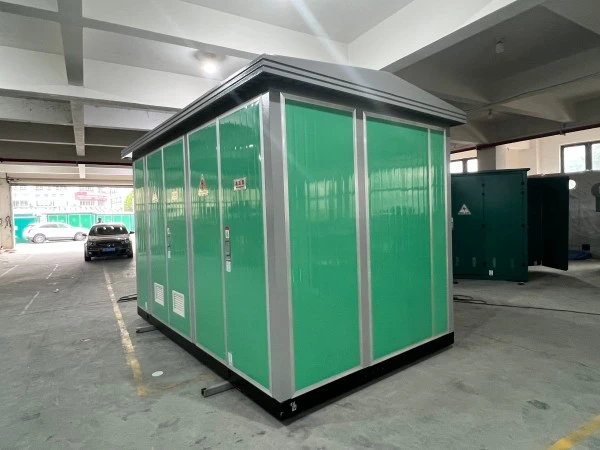

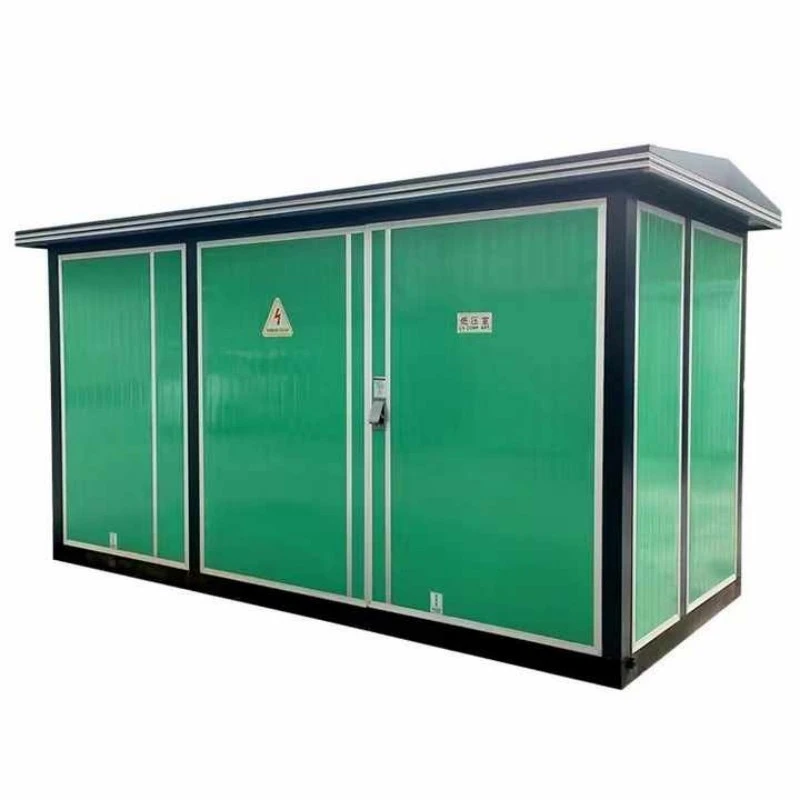

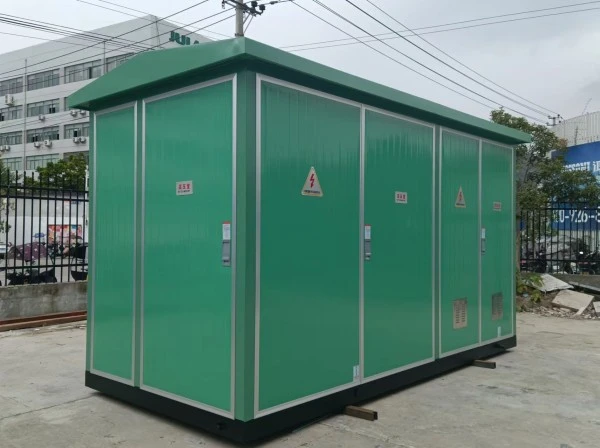

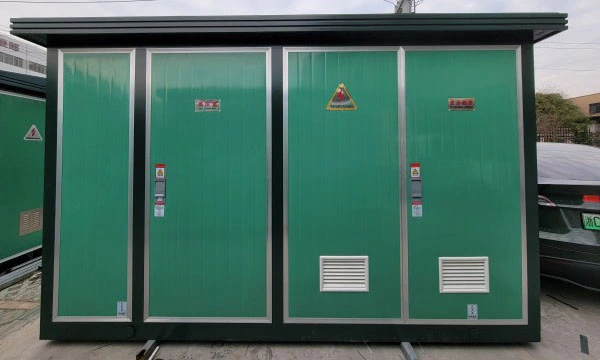

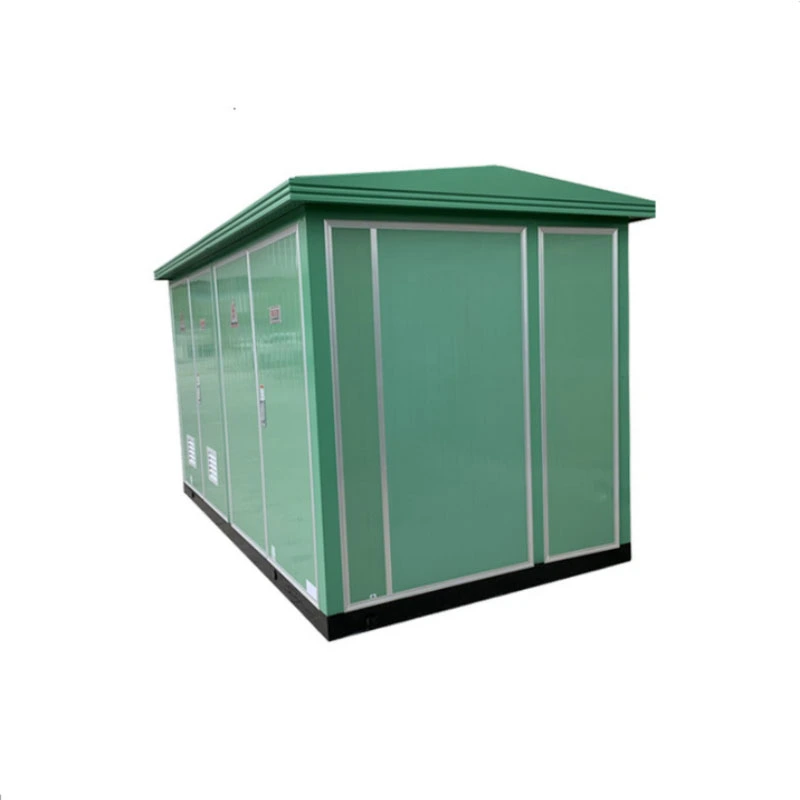

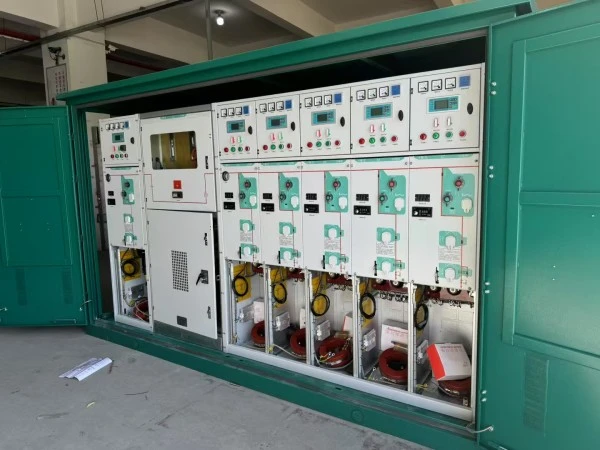

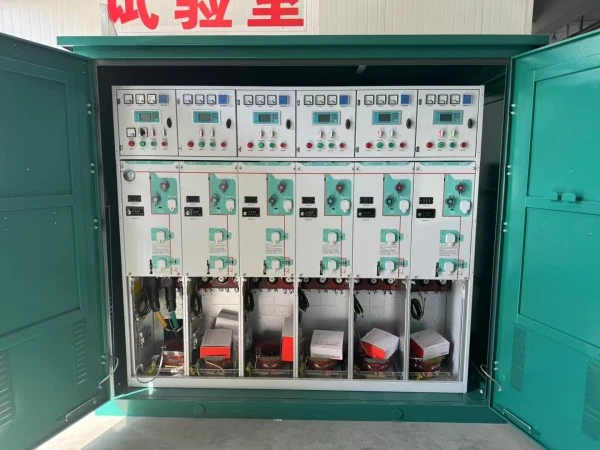

ສະຖານີພະລັງງານລົມບັນຈຸປະເພດເອີຣົບ

The Wind power Packaged European Substation is a factory-assembled, compact power transformation united , ອອກແບບສະເພາະເພື່ອເກັບກໍາກະແສໄຟຟ້າແຮງດັນກາງຈາກຫນຶ່ງຫຼືຫຼາຍ turbine ລົມ, ຫຼຸດລົງ (ຫຼືຂຶ້ນ) ລະດັບທີ່ເຂົ້າກັນໄດ້ຕາຂ່າຍໄຟຟ້າ, ແລະປົກປ້ອງທັງ turbine ແລະເຄືອຂ່າຍຜົນປະໂຫຍດຈາກຄວາມຜິດພາດໄຟຟ້າ.

ບໍ່ເຫມືອນກັບສະຖານີຍ່ອຍກ່ອງທົ່ວໄປ, ຫນ່ວຍງານນີ້ແມ່ນມີຈຸດປະສົງທີ່ສ້າງຂຶ້ນເພື່ອຄວາມຕ້ອງການທີ່ເປັນເອກະລັກຂອງການຜະລິດລົມ:

● ຄວາມທົນທານຕໍ່ການສັ່ນສະເທືອນສູງ: ເສີມໃສ່ busbars ພາຍໃນ ແລະ ຮາດແວຕ້ານການວ່າງ.

● ທີ່ພັກແຮງດັນກ້ວາງ: ຈັດການການເໜັງຕີງຂອງຜົນຜະລິດຈາກ 400V (terminal turbine) ເປັນ 35kV (ຕາຂ່າຍໄຟຟ້າການເກັບລວບລວມ).

● ການຕິດຕາມໄລຍະໄກພ້ອມແລ້ວ: ຜອດ SCADA ປະສົມປະສານສໍາລັບຫ້ອງຄວບຄຸມ turbine.

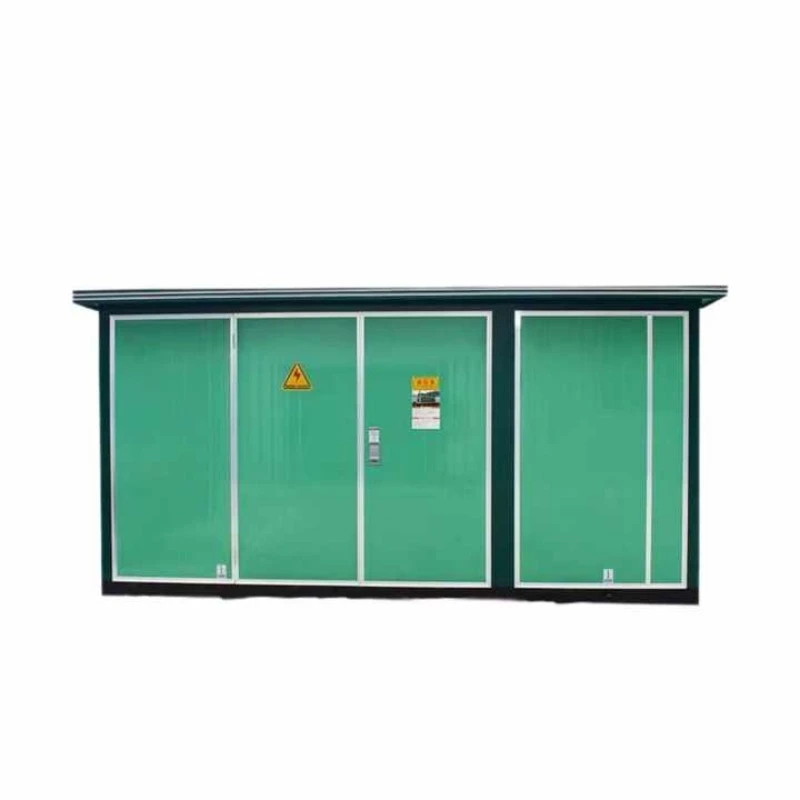

ທາງດ້ານຮ່າງກາຍ, ສະຖານີຍ່ອຍປະເພດພະລັງງານລົມທີ່ຫຸ້ມຫໍ່ເອີຣົບຮັກສາສະຖາປັດຕະຍະກໍາແບບສາມຊັ້ນຂອງເອີຣົບຄລາສສິກ (ດ້ານ HV, ຫມໍ້ແປງ, ດ້ານ LV) ແຕ່ເພີ່ມລັກສະນະສະເພາະຂອງລົມ: ແຖບປ້ອງກັນການໂຕ້ຕອບທີ່ອຸທິດຕົນ, ສະຖານີການກັ່ນຕອງປະສົມກົມກຽວ, ແລະ enclosure ປ້ອງກັນສະພາບອາກາດສໍາລັບການສີດເກືອ coastal.

ມັນສາມາດເຮັດໄດ້ແນວໃດ?

ຫນ້າທີ່ຕົ້ນຕໍ: ເຮັດຫນ້າທີ່ເປັນການໂຕ້ຕອບໄຟຟ້າລະຫວ່າງເຄື່ອງກໍາເນີດໄຟຟ້າ turbine ລົມແລະເຄືອຂ່າຍການລວບລວມແຮງດັນກາງ.

ວຽກ​ງານ​ຫຼັກ​ສີ່​:

1. ການຫັນເປັນແຮງດັນ:ປ່ຽນແຮງດັນຂາອອກຂອງກັງຫັນ (ປົກກະຕິ 690V) ເປັນແຮງດັນຕາຂ່າຍເກັບກຳ (10kV–35kV) ໂດຍໃຊ້ໝໍ້ແປງຂັ້ນຕອນທີ່ຕັ້ງຢູ່ໃນໜ່ວຍ.

2. ການແຍກຄວາມຜິດ:ຕັດການເຊື່ອມຕໍ່ turbine ໂດຍອັດຕະໂນມັດຖ້າຕົວກໍານົດການຕາຂ່າຍໄຟຟ້າ (ແຮງດັນ, ຄວາມຖີ່) drift ຢູ່ນອກຂອບເຂດຈໍາກັດທີ່ອະນຸຍາດ, ປົກປ້ອງຊັບສິນທັງສອງ.

3. ການປັບຄຸນນະພາບພະລັງງານ:ສະໜອງການຕັ້ງພື້ນດິນ, ຕົວຈັບກະແສໄຟຟ້າ, ແລະຈຸດການກັ່ນຕອງເພື່ອຫຼຸດຜ່ອນການປະສົມກົມກຽວທີ່ສ້າງຂຶ້ນໂດຍການຂັບຄວາມຖີ່ທີ່ປ່ຽນແປງໄດ້ພາຍໃນ turbine.

4. ການວັດແທກພະລັງງານ ແລະການຕິດຕາມ:ເຮືອນ CTs ແລະ PTs ລະດັບຜົນປະໂຫຍດສໍາລັບການວັດແທກອັດຕາພາສີອາຫານແລະການຕິດຕາມການປະຕິບັດທາງໄກ.

ເນື່ອງຈາກວ່າ ສະຖານີໄຟຟ້າພະລັງງານລົມ Packaged European Substation ມາຮອດກ່ອນສາຍ ແລະ ການທົດສອບຢ່າງເຕັມທີ່, ຜູ້ພັດທະນາກະສິກອນລົມຈຶ່ງຫຼີກລ່ຽງການປະກອບໄຟຟ້າຢູ່ສະຖານທີ່ຫຼາຍເດືອນ. ໜ່ວຍໜຶ່ງໃຫ້ບໍລິການເປັນກັງຫັນຂະໜາດໃຫຍ່ອັນດຽວ (2MW–6MW) ຫຼືກຸ່ມກັງຫັນຂະໜາດນ້ອຍໃນການຕັ້ງຄ່າ “ລະບົບຕ່ອງໂສ້ Daisy”.

ຕົວກໍານົດການຜະລິດຕະພັນ

ຂ້າງລຸ່ມນີ້ແມ່ນມາດຕະຖານດ້ານວິຊາການສະເພາະສໍາລັບພະລັງງານລົມ Packaged European Substation ຈາກ Lugao Power. ການໃຫ້ຄະແນນແບບກຳນົດເອງມີໃຫ້ຕາມການຮ້ອງຂໍ.

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

Q1: ແມ່ນຫຍັງເຮັດໃຫ້ສະຖານີຍ່ອຍປະເພດເອີຣົບທີ່ບັນຈຸພະລັງງານລົມທີ່ແຕກຕ່າງຈາກສະຖານີຍ່ອຍເອີຣົບມາດຕະຖານ?

A: ສາມລັກສະນະສະເພາະຂອງລົມ. ກ່ອນອື່ນໝົດ, ໝໍ້ແປງໄຟຟ້າພາຍໃນໂຮງງານຜະລິດພະລັງງານລົມ Packaged European Substation ຖືກອອກແບບມາສໍາລັບການໄຫຼວຽນຂອງພະລັງງານສອງທິດທາງ ແລະການເໜັງຕີງແຮງດັນເລື້ອຍໆ - turbines ramp up and down constantly. ອັນທີສອງ, LV compartment ປະກອບມີ relay ການປົກປ້ອງການໂຕ້ຕອບຕາຂ່າຍໄຟຟ້າທີ່ອຸທິດຕົນທີ່ເດີນທາງພາຍໃນ 100ms ຖ້າແຮງດັນຕາຂ່າຍໄຟຟ້າຫຼືຄວາມຖີ່ຂອງ drifts, ຕາມຄວາມຕ້ອງການມາດຕະຖານການເຊື່ອມຕໍ່ກັນຜົນປະໂຫຍດ (ເຊັ່ນ: IEEE 1547, IEC 61727). ອັນທີສາມ, enclosure ທັງຫມົດນໍາໃຊ້ mounts ຕ້ານການສັ່ນສະເທືອນກ່ຽວກັບການຕິດຕໍ່ໄຟຟ້າທັງຫມົດ; ຫນ່ວຍງານມາດຕະຖານຈະເຫັນ screw loosening ຫຼັງຈາກຫົກເດືອນຢູ່ໃກ້ກັບ turbine.

ຄໍາຖາມທີ 2: ຫນ່ວຍງານນີ້ຮັບມືກັບເຫດການຟ້າຜ່າທົ່ວໄປໃນຟາມລົມທີ່ເປີດແນວໃດ?

A: ທຸກໆສະຖານີພະລັງງານລົມທີ່ຖືກຫຸ້ມຫໍ່ປະເພດເອີຣົບແມ່ນມາພ້ອມກັບເຄື່ອງຈັບແຮງດັນໄຟຟ້າປະເພດ 1 + 2 ທັງສອງດ້ານ HV ແລະ LV (ຄວາມສາມາດປ່ອຍ 25kA ຕໍ່ເສົາ). ນອກຈາກນັ້ນ, ຖັງຫມໍ້ແປງມີສາຍດິນໂດຍກົງທີ່ມີຂະຫນາດສໍາລັບສາຍທອງແດງ 120mm². ໃນການທົດສອບໂຮງງານຂອງພວກເຮົາ, ພວກເຮົາຈໍາລອງແຮງກະຕຸ້ນຂອງຟ້າຜ່າ10/350μsເຖິງ 100kA ໂດຍບໍ່ມີການ flashover ພາຍໃນ.

Q3: ສະຖານີຍ່ອຍນີ້ສາມາດນໍາໃຊ້ໄດ້ທັງລົມເທິງຝັ່ງແລະນອກຝັ່ງບໍ?

A: ເທິງຝັ່ງ—ຢ່າງແທ້ຈິງ. ສໍາລັບ offshore, ພວກເຮົາສະເຫນີສະບັບປັບປຸງເອີ້ນວ່າ "Offshore Package." ສະຖານີພະລັງງານລົມມາດຕະຖານບັນຈຸປະເພດເອີຣົບມີລະດັບ IP54, ເຫມາະສົມສໍາລັບເຂດແຄມຝັ່ງທະເລ. ສໍາລັບ offshore (ເທິງເວທີ turbine ຫຼືພື້ນຖານ jacket), ພວກເຮົາຍົກລະດັບເປັນ IP66, ໃຊ້ C5-M ຊັ້ນຊັ້ນສູງເຄືອບທະເລ (ຄວາມຫນາຫຼາຍກວ່າ 400μm), ແລະປ່ຽນແທນສະແຕນເລດມາດຕະຖານທັງຫມົດດ້ວຍສະແຕນເລດ 316L. ນ້ ຳ ມັນເຄື່ອງຫັນປ່ຽນຖືກທົດແທນດ້ວຍ ester ທຳ ມະຊາດ (ສາມາດຍ່ອຍສະຫຼາຍໄດ້) ເພື່ອຕອບສະ ໜອງ ກົດລະບຽບດ້ານສິ່ງແວດລ້ອມ.

Q4: ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປທີ່ສຸດແມ່ນຫຍັງສໍາລັບຫນ່ວຍງານນີ້?

A: ສີ່ຄໍາຮ້ອງສະຫມັກຕົ້ນຕໍ:

ລາຍລະອຽດການຜະລິດ

ພະລັງງານລົມ Lugao ກໍ່ສ້າງສະຖານີຍ່ອຍປະເພດເອີຣົບທີ່ບັນຈຸພະລັງງານລົມທີ່ດີກວ່າແນວໃດ

ລາຍລະອຽດ 1: ວິສະວະກໍາຕ້ານການສັ່ນສະເທືອນ

ຄວາມລົ້ມເຫຼວຂອງສະຖານີຍ່ອຍສ່ວນໃຫຍ່ໃນຟາມລົມແມ່ນຕິດຕາມກັບການເຊື່ອມຕໍ່ທີ່ວ່າງອອກຈາກການສັ່ນຂອງກັງຫັນຄົງທີ່ (0.5-2 Hz). ການ​ແກ້​ໄຂ​ຂອງ​ພວກ​ເຮົາ​: ທຸກ​ການ​ເຊື່ອມ​ຕໍ່ busbar ໃຊ້ Belleville disc springs ພາຍ​ໃຕ້​ຫົວ bolt ໄດ້​, ການ​ຮັກ​ສາ​ຜົນ​ບັງ​ຄັບ​ໃຊ້ clamping ເຖິງ​ແມ່ນ​ວ່າ​ອົງ​ປະ​ກອບ​ສັ່ນ​ສະ​ເທືອນ​. ຕັນ terminal ແມ່ນປະເພດ cage-clamp (ບໍ່ແມ່ນ screw-clamp). ສາຍເຄເບີ້ນພາຍໃນຖືກແທນທີ່ດ້ວຍສາຍລັອກສະແຕນເລດ. ຜົນໄດ້ຮັບ: ຫຼັງຈາກ 5,000 ຊົ່ວໂມງຂອງການສັ່ນສະເທືອນ simulated (2g, sweep 5-200Hz), ການຮັກສາແຮງບິດຍັງຄົງ> 90% ຂອງມູນຄ່າເບື້ອງຕົ້ນ.

ລາຍລະອຽດ 2: ການອອກແບບການຫັນເປັນສໍາລັບວົງຈອນຫນ້າທີ່ລົມ

ເຄື່ອງຫັນປ່ຽນມາດຕະຖານເບິ່ງການໂຫຼດຄົງທີ່. ໝໍ້ແປງລົມເຫັນການເຄື່ອນທີ່ໄວຈາກ 0% ຫາ 110% ພາຍໃນ 10 ວິນາທີ. ຂອງພວກເຮົາພະລັງງານລົມ Packaged ສະຖານີຍ່ອຍປະເພດເອີຣົບໃຊ້ຫຼັກທີ່ມີຄວາມເຂັ້ມແຂງຂອງວົງຈອນສັ້ນທີ່ມີຄວາມກົດດັນໃນແກນຂອງ 4.5 MPa (ທຽບກັບມາດຕະຖານອຸດສາຫະກໍາ 2.5 MPa). windings ແມ່ນຢ່າງຕໍ່ເນື່ອງ transposed conductors (CTC) ແທນທີ່ຈະກ່ວາ strands ຂະຫນານຫຼາຍ, ກໍາຈັດການສູນເສຍກະແສໄຟຟ້າໄຫຼວຽນໃນລະຫວ່າງການໂຫຼດບໍ່ສົມດຸນ. ພວກເຮົາຍັງເພີ່ມເຊັນເຊີອຸນຫະພູມໃຍແກ້ວນໍາແສງທີ່ຝັງໂດຍກົງຢູ່ໃນສາຍລົມ LV—ບໍ່ພຽງແຕ່ເຄື່ອງວັດແທກອຸນຫະພູມນ້ໍາມັນເທິງເທົ່ານັ້ນ—ໃຫ້ຂໍ້ມູນຈຸດຮ້ອນໃນເວລາຈິງກັບຕົວຄວບຄຸມກັງຫັນ.

ລາຍລະອຽດທີ 3: ປ້ອງກັນການກັດກ່ອນນອກສີ

ຟາມລົມນັ່ງຢູ່ໃນຫ້ອງຮຽນ C3 (ພາຍໃນ) ຫາ C5-M (ນອກຝັ່ງ). ການເຄືອບຝຸ່ນມາດຕະຖານລົ້ມເຫລວຢູ່ແຄມຕັດ. ຂະບວນການຂອງພວກເຮົາ:

1. ການປະທັບຕາຂອບ: ທຸກຂອບຕັດດ້ວຍເລເຊີໄດ້ຮັບລູກປັດຂອງ epoxy edge sealer ກ່ອນທີ່ຈະສີ.

2. primer ສັງກະສີທີ່ອຸດົມສົມບູນ: 80μmຂອງ 95% zinc ຝຸ່ນ epoxy primer (ການປົກປ້ອງການເສຍສະລະ).

3. ເປືອກຫຸ້ມນອກລະດັບປານກາງ: 100μmຂອງ epoxy ກໍ່ສ້າງສູງ.

4. Topcoat: 80μmຂອງ polyurethane (RAL 7035 ແສງສະຫວ່າງສີຂີ້ເຖົ່າ, ຫຼື custom).

ລວມ DFT (ຄວາມຫນາຂອງຮູບເງົາແຫ້ງ) = ຕໍາ່ສຸດທີ່ 260μm. ການສີດເກືອຖືກທົດສອບເຖິງ 1,500 ຊົ່ວໂມງໂດຍບໍ່ມີການ creep (ASTM B117).

ຂໍ້ໄດ້ປຽບຂອງພວກເຮົາທຽບກັບຄູ່ແຂ່ງ

ເປັນຫຍັງຕ້ອງເລືອກ Lugao Power ສໍາລັບສະຖານີຍ່ອຍພະລັງງານລົມ?

10+ ປີຂອງການຜະລິດອຸປະກອນພະລັງງານ

ທີມງານວິສະວະກໍາ Transformer ແລະ MV Switchgear ທີ່ອຸທິດຕົນ

ການແກ້ໄຂສະຖານີຍ່ອຍພະລັງງານລົມຈາກ 1MVA ຫາ 8MVA

ການທົດສອບໂຮງງານກ່ອນການຂົນສົ່ງ

ການອອກແບບທີ່ກໍາຫນົດເອງສໍາລັບໂຄງການລົມເທິງຝັ່ງແລະຊາຍຝັ່ງ

ການຜະລິດ ແລະ ການທົດສອບທີ່ສອດຄ່ອງກັບ IEC
