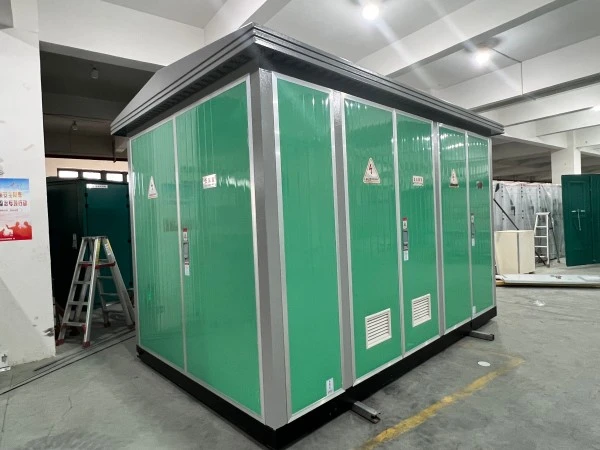

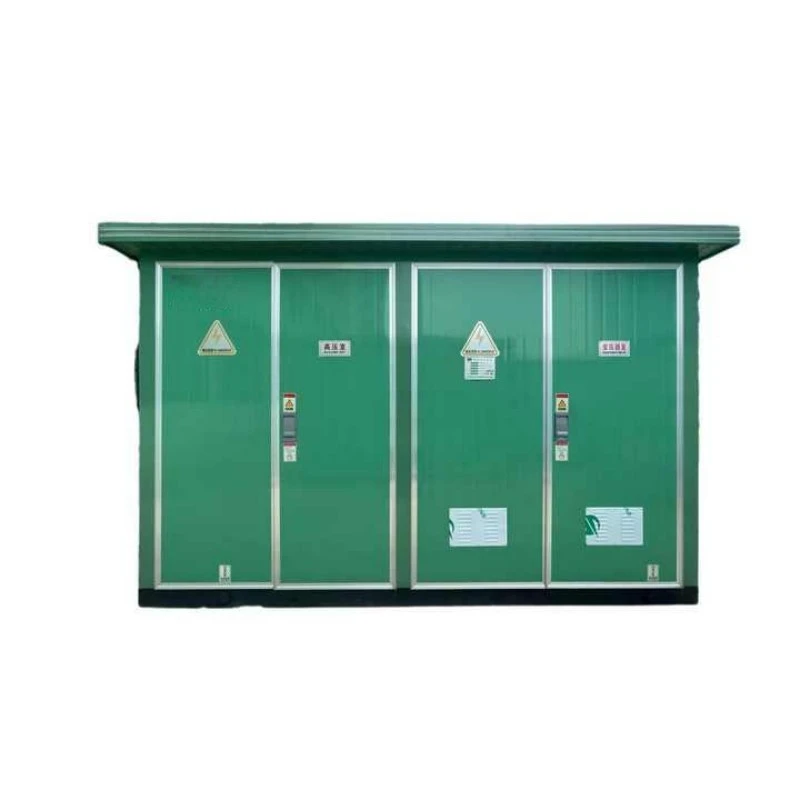

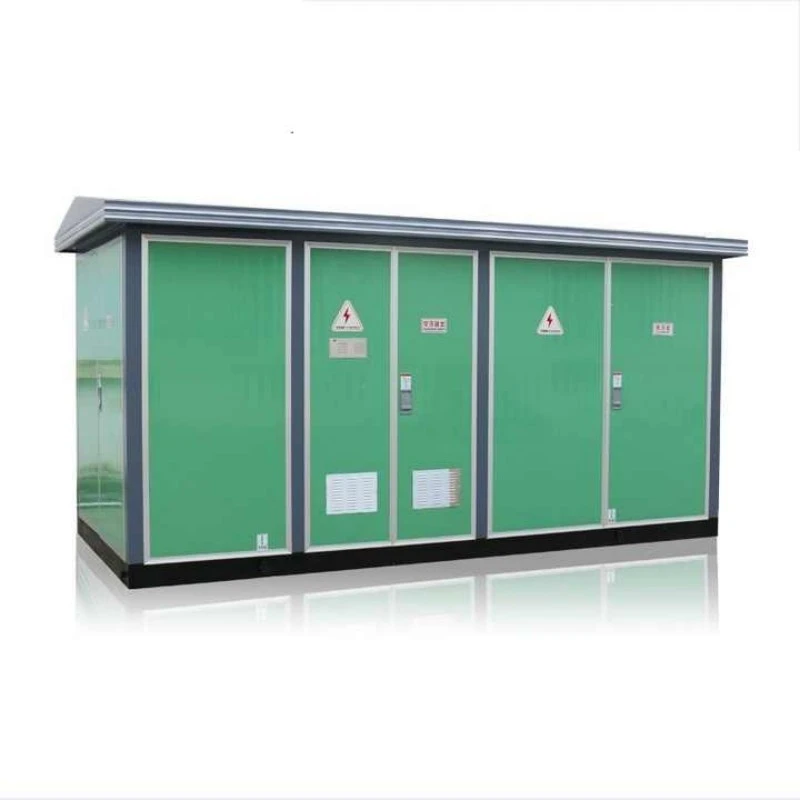

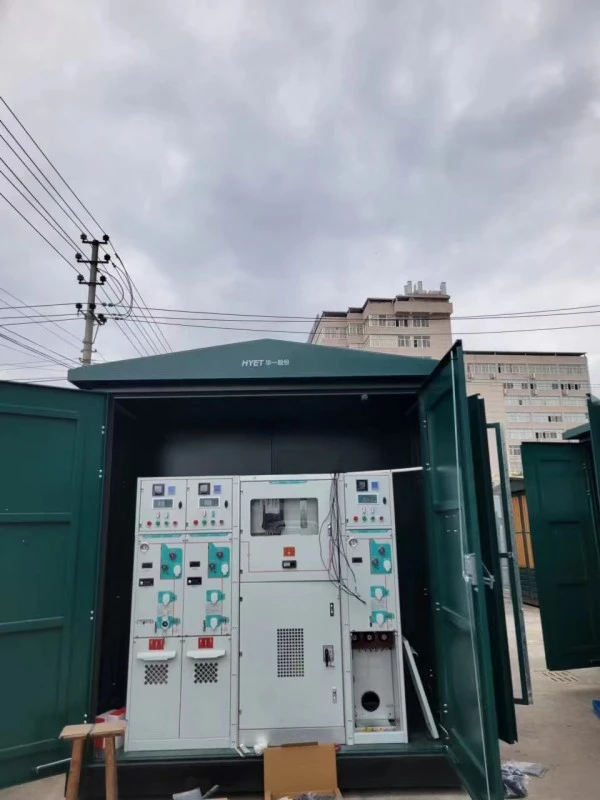

Prefabricated Compact ສະຖານີຍ່ອຍປະເພດເອີຣົບ

ສະຖານີຍ່ອຍປະເພດເອີຣົບແບບ Prefabricated Compact ແມ່ນໂຮງງານປະກອບ, ປະກອບ, ສາມຫ້ອງຈໍາຫນ່າຍໄຟຟ້າທີ່ຖືກອອກແບບເພື່ອຮັບ, ຫັນປ່ຽນ, ແລະແຈກຢາຍໄຟຟ້າແຮງດັນກາງໄປສູ່ການໂຫຼດແຮງດັນຕໍ່າ. ບໍ່ເຫມືອນກັບສະຖານີຍ່ອຍທີ່ສ້າງດ້ວຍຄອນກີດແບບດັ້ງເດີມທີ່ຕ້ອງການການກໍ່ສ້າງຢູ່ໃນສະຖານທີ່ຫຼາຍອາທິດ, ຫນ່ວຍນີ້ມາຮອດພ້ອມທີ່ຈະເຊື່ອມຕໍ່.

ມັນແມ່ນຫຍັງ?

The Prefabricated Compact European Substation (ເອີ້ນກັນວ່າ aສະຖານີຍ່ອຍກ່ອງເອີຣົບ) ປະ​ກອບ​ດ້ວຍ​ສາມ​ຊ່ອງ​ທີ່​ແຕກ​ຕ່າງ​ກັນ​, ແຍກ​:

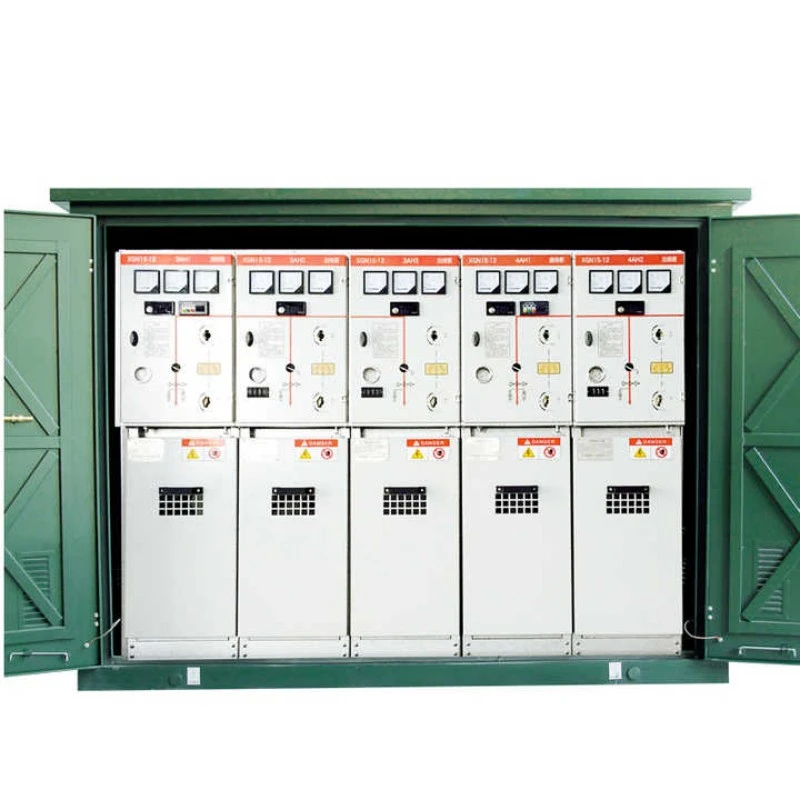

1. ຊ່ອງສຽບແຮງດັນສູງ (HV) : ເຮືອນສະວິດເກຍ, ຣີເລປ້ອງກັນ, ແລະອຸປະກອນວັດແທກ.

2. Transformer compartment: ປະກອບດ້ວຍຫມໍ້ແປງທີ່ແຊ່ນ້ໍາມັນຫຼືແຫ້ງ.

3. ຊ່ອງສຽບແຮງດັນຕໍ່າ (LV) : ປະກອບດ້ວຍແຜງກະຈາຍ, ເຄື່ອງຕັດວົງຈອນ, ແລະເຄື່ອງປ້ອນຂໍ້ມູນອອກ.

ສາມຫ້ອງເຫຼົ່ານີ້ຖືກຈັດລຽງເປັນຮູບຊົງ "I" ຫຼື "II" ພາຍໃນຫ້ອງດຽວ, ເຫລໍກທີ່ທົນທານຕໍ່ສະພາບອາກາດຫຼືວັດສະດຸປະສົມ. ແຕ່ລະຊ່ອງແມ່ນແຍກອອກທາງຮ່າງກາຍໂດຍການແບ່ງສ່ວນໂລຫະເພື່ອປ້ອງກັນການແຜ່ກະຈາຍຄວາມຜິດ.

ມັນສາມາດເຮັດໄດ້ແນວໃດ?

ອຸປະກອນນີ້ປະຕິບັດສາມຫນ້າທີ່ຕົ້ນຕໍ:

1. Step-down voltage conversion: converts incoming medium voltage (6kV, 10kV, 20kV, 35kV) into usable low voltage (400V, 230V).

2. ການປົກປ້ອງແລະການໂດດດ່ຽວ: ແຍກວົງຈອນທີ່ຜິດພາດໂດຍອັດຕະໂນມັດຜ່ານຟິວຫຼືຕົວຕັດວົງຈອນ, ປົກປ້ອງຊັບສິນທາງລຸ່ມ.

3. ການຄຸ້ມຄອງການໂຫຼດ: ແຈກຢາຍພະລັງງານໃຫ້ກັບວົງຈອນຂາອອກຫຼາຍ, ເຮັດໃຫ້ການສະຫຼັບເລືອກ, ການວັດແທກ, ແລະຕິດຕາມກວດກາ.

ເນື່ອງຈາກວ່າ Substation ປະເພດເອີຣົບ Prefabricated Compact ແມ່ນມີສາຍກ່ອນແລະທົດສອບຢູ່ໃນໂຮງງານ, ມັນກໍາຈັດຄວາມຜິດພາດຂອງສາຍໄຟທີ່ສະລັບສັບຊ້ອນ. ມັນເຮັດຫນ້າທີ່ເປັນສູນກາງເສັ້ນປະສາດສໍາລັບການກະຈາຍພະລັງງານສຸດທ້າຍໃນບລັອກທີ່ຢູ່ອາໄສ, ໂຮງງານຜະລິດ, ຟາມແສງຕາເວັນ, ແລະສະຖານີສາກໄຟ EV.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

ເມື່ອທ່ານເລືອກສະຖານີຍ່ອຍປະເພດເອີຣົບແບບ Prefabricated Compact ຈາກ Lugao Power, ທ່ານໄດ້ຮັບຄວາມໄດ້ປຽບດ້ານການແຂ່ງຂັນຫ້າຢ່າງຫຼາຍກວ່າສະຖານີຍ່ອຍແບບດັ້ງເດີມແລະທາງເລືອກແບບອາເມລິກາ.

ຂໍ້ໄດ້ປຽບ 1: ຄວາມປອດໄພຂອງບຸກຄະລາກອນຊັ້ນສູງ

ການອອກແບບ "compartmentalized" ສາມຊ່ອງແມ່ນຈຸດເດັ່ນຂອງສະຖານີຍ່ອຍປະເພດເອີຣົບແບບ Prefabricated Compact ທີ່ແທ້ຈິງ. ແຕ່ລະພາກສ່ວນແມ່ນ interlocked ຢ່າງເຕັມສ່ວນກັບ interlocks ກົນຈັກແລະໄຟຟ້າ. ຕົວຢ່າງ, ປະຕູ LV ບໍ່ສາມາດເປີດໄດ້ເວັ້ນເສຍແຕ່ວ່າເບກເກີຫຼັກຈະຖືກປິດ; ປະຕູ HV ບໍ່ສາມາດເປີດໄດ້ເວັ້ນເສຍແຕ່ຈະປິດສະວິດ. ເຫດຜົນດ້ານຄວາມປອດໄພຕາມລຳດັບນີ້ປ້ອງກັນການເປີດເຜີຍທາງໜ້າແບບສົດໆ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ກະແສໄຟຟ້າຢ່າງແຮງສຳລັບຜູ້ປະກອບການ. ໃນທາງກົງກັນຂ້າມ, ສະຖານີຍ່ອຍປະເພດອາເມລິກາ, ມັກຈະເປີດເຜີຍສ່ວນທີ່ມີຊີວິດໃນລະຫວ່າງການປ່ຽນຟິວ.

ຂໍ້ໄດ້ປຽບ 2: ຄວາມສາມາດໃນການສະຫນອງພະລັງງານທີ່ບໍ່ຕິດຂັດ

ບໍ່ເຫມືອນກັບຫົວຫນ່ວຍປະເພດອາເມລິກາທີ່ການປ່ຽນ fuse ຮຽກຮ້ອງໃຫ້ມີການ de-energizing ຂອງ transformer ທັງຫມົດ, Prefabricated Compact European Substation ຂອງພວກເຮົາອະນຸຍາດໃຫ້ການບໍາລຸງຮັກສາເອກະລາດ. ທ່ານສາມາດເປີດຊ່ອງ LV ສໍາລັບການອ່ານແມັດໃນຂະນະທີ່ດ້ານ HV ຍັງມີຊີວິດຢູ່. ຮຸ່ນທີ່ກ້າວຫນ້າທາງດ້ານຫຼາຍສາມາດຮອງຮັບ RMU (Ring Main Unit) ທີ່ປ່ຽນຮອບວຽນ), ເຮັດໃຫ້ການຕັ້ງຄ່າ "ສອງໃນ, ສອງອອກ" ທີ່ຮັກສາພະລັງງານໃຫ້ແກ່ລູກຄ້າລຸ່ມນ້ໍາເຖິງແມ່ນວ່າໃນລະຫວ່າງຄວາມຜິດຂອງຕົ້ນນ້ໍາ. ນີ້ເຮັດໃຫ້ມັນຂາດບໍ່ໄດ້ສໍາລັບໂຮງຫມໍແລະສູນຂໍ້ມູນ.

ຂໍ້ໄດ້ປຽບ 3: ການຈັດການຄວາມຮ້ອນທີ່ດີເລີດ

ແຕ່ລະຊ່ອງໃສ່ຫມໍ້ແປງມີລັກສະນະການລະບາຍອາກາດແບບບັງຄັບ (ພັດລົມຄວບຄຸມອຸນຫະພູມອັດຕະໂນມັດ) ບວກກັບ louvers convection ທໍາມະຊາດ. ການແຍກອອກທາງກາຍະພາບຫມາຍຄວາມວ່າຄວາມຮ້ອນທີ່ຜະລິດໂດຍຫມໍ້ແປງບໍ່ມີຜົນກະທົບຕໍ່ການຖ່າຍທອດເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນຢູ່ໃນຫ້ອງ HV. ການ​ທົດ​ສອບ​ຂອງ​ພວກ​ເຮົາ​ສະ​ແດງ​ໃຫ້​ເຫັນ​ອຸນ​ຫະ​ພູມ​ພາຍ​ໃນ​ຢູ່ 15-20°C ຕ​່​ໍ​າ​ກ​່​ວາ​ການ​ອອກ​ແບບ​ທີ່​ບໍ່​ໄດ້​ແບ່ງ​ສ່ວນ​ໃນ​ລະ​ຫວ່າງ​ການ​ໂຫຼດ​ສູງ​ສຸດ​ໃນ​ລະ​ດູ​ຮ້ອນ​, ໂດຍ​ກົງ​ຕໍ່​ອາ​ຍຸ​ຂອງ insulation ໄດ້​.

ຂໍ້ໄດ້ປຽບ 4: ການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ຮຸນແຮງ

ກໍ່ສ້າງໃຫ້ຕ່ຳສຸດ IP54 (ກັນຝຸ່ນ ແລະ ປ້ອງກັນຝຸ່ນລະອອງນ້ຳ), ຝາປິດສາມາດທົນທານຕໍ່ນໍ້າເກືອ, ພາຍຸຊາຍ, ແລະຝົນຕົກໜັກ. ຊ່ອງຫວ່າງອາກາດ 40 ມມ ບວກກັບເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການລະບາຍຄວາມຮ້ອນປ້ອງກັນຄວາມຊຸ່ມຊື່ນພາຍໃນ. ໄລຍະການໃຊ້ງານ: -40°C ຫາ +55°C. ຄວາມເຂັ້ມແຂງນີ້ແມ່ນວ່າເປັນຫຍັງ Substation ປະເພດເອີຣົບ Prefabricated Compact ເປັນທາງເລືອກໃນຕອນຕົ້ນສໍາລັບການກະສິກໍາພະລັງງານລົມ coastal ແລະໂຄງການແສງຕາເວັນທະເລຊາຍ.

ຂໍ້ໄດ້ປຽບ 5: ຕ່ໍາກວ່າຄ່າໃຊ້ຈ່າຍຂອງການເປັນເຈົ້າຂອງ (TCO)

ລາຄາຊື້ໃນເບື້ອງຕົ້ນອາດຈະສູງກວ່າ 15-20% ທຽບກັບຫົວຫນ່ວຍປະເພດອາເມລິກາ, ແຕ່ TCO ຫຼາຍກວ່າ 20 ປີແມ່ນຕໍ່າກວ່າ 30%. ເປັນຫຍັງ? ຫນ່ວຍງານປະເພດເອີຣົບມີອົງປະກອບ modular ທີ່ສາມາດທົດແທນໄດ້ (ທ່ານປ່ຽນພຽງແຕ່ຟິວທີ່ຜິດພາດ, ບໍ່ແມ່ນ busbar ທັງຫມົດ). ຖັງບັນຈຸນໍ້າມັນປ້ອງກັນການປັບໃໝການປົນເປື້ອນຂອງພື້ນດິນ. ວຽກງານພົນລະເຮືອນຫນ້ອຍທີ່ສຸດ (ພຽງແຕ່ແຜ່ນຊີມັງຮາບພຽງ) ທຽບກັບການກໍ່ສ້າງຫ້ອງຄອນກີດຈະຊ່ວຍປະຢັດ $ 5,000 ຫາ $ 10,000 ຕໍ່ຫນ່ວຍແຮງງານໃນການຕິດຕັ້ງ.

ຄຸນສົມບັດຜະລິດຕະພັນ

ຂ້າງລຸ່ມນີ້ແມ່ນລັກສະນະວິສະວະກໍາສະເພາະຂອງ Substation ປະເພດເອີຣົບແບບ Prefabricated Compact ຂອງພວກເຮົາ:

ລາຍລະອຽດການຜະລິດ

Lugao Power ຜະລິດທຸກສະຖານີຍ່ອຍຂະໜາດກະທັດຮັດແບບເອີຣົບແບບ Prefabricated ຢູ່ໃນໂຮງງານ ISO 9001-certified 25,000m² ຂອງພວກເຮົາ. ຂ້າງລຸ່ມນີ້ແມ່ນລາຍລະອຽດການຜະລິດທີ່ສໍາຄັນທີ່ແຕກຕ່າງຈາກຄຸນນະພາບຂອງພວກເຮົາ.

ການຄັດເລືອກວັດສະດຸ

ເຫຼັກກ້າ: ນຳເຂົ້າ DX51D+Z275 ເຫຼັກກ້າສັງກະສີ, ຕັດ ແລະ ງໍໃສ່ເຄື່ອງເຈາະ CNC (ຄວາມທົນທານ ± 0.2 ມມ).

GRP (Glass Reinforced Polyester): ສະເໜີໃຫ້ສັ່ງຕາມແຄມຝັ່ງທະເລ – ສູນການກັດກ່ອນ, ແຕ່ຄ່າໃຊ້ຈ່າຍສູງກວ່າ. ປະເພດຕ້ານໄຟໄຫມ້ VO (UL94).

Transformer Core: ໂລຫະ Amorphous ຫຼືເຫຼັກ silicon CRGO (ຊັ້ນ M5, ຄວາມຫນາ 0.23mm). ການສູນເສຍທີ່ບໍ່ມີການໂຫຼດຫຼຸດລົງ 70% ເມື່ອທຽບກັບເຫຼັກມາດຕະຖານ.

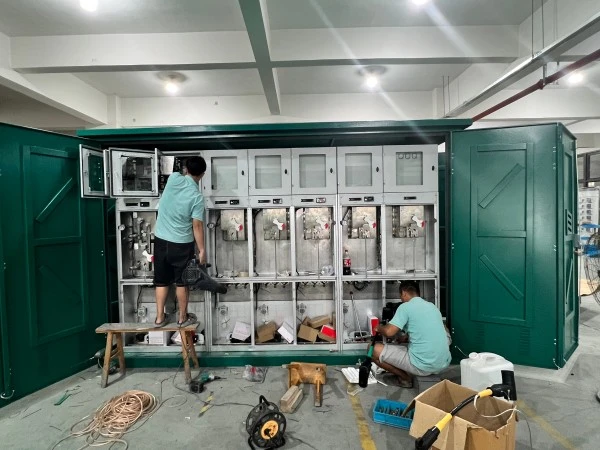

ຂະບວນການປະກອບ

ການຜະລິດຊ່ອງຫວ່າງ: ການເຊື່ອມໂລຫະແຍກສໍາລັບພາກສ່ວນ HV, Transformer, ແລະ LV. ແຕ່ລະຊ່ອງໄດ້ຖືກທົດສອບການຮົ່ວໄຫຼດ້ວຍການແກ້ໄຂສະບູ (ສໍາລັບການບັນຈຸນ້ໍາມັນ).

ການທາສີ: Pretreatment (degreasing, phosphating) → Epoxy primer (80μm) → Polyester topcoat (70μm). ການທົດສອບການສີດເກືອ: 720 ຊົ່ວໂມງໂດຍບໍ່ມີການ creepage.

ສາຍໄຟພາຍໃນ: ບໍ່ມີຮາໂລເຈນ, ສາຍທອງແດງທີ່ມີລະດັບ 90 ອົງສາ C, ຖືກມັດດ້ວຍ hex ຕາຍ (ການທົດສອບດຶງອອກ> 200N). ທຸກໆຈຸດທີ່ຕິດສະຫຼາກດ້ວຍເຄື່ອງໝາຍການຫົດຄວາມຮ້ອນ.

ການຕິດຕັ້ງໝໍ້ແປງ: ໝໍ້ແປງທີ່ເຕີມນ້ຳມັນຜ່ານການອົບສູນຍາກາດ (ຄວາມຊຸ່ມຊື່ນທີ່ເຫຼືອ <0.5%). ໝໍ້ແປງໄຟແບບແຫ້ງແມ່ນຖືກຝັງພາຍໃຕ້ຄວາມກົດດັນສູນຍາກາດ (VPI) ສອງຄັ້ງ.

ການກວດສອບຄຸນນະພາບ

1. ການທົດສອບ Dielectric: 28kV / 1min ສໍາລັບດ້ານ HV; 3kV / 1min ສໍາລັບຂ້າງ LV.

2. ການແລ່ນຄວາມຮ້ອນ: ການໂຫຼດເຕັມທີ່ 40 ° C ambient ສໍາລັບ 8 ຊົ່ວໂມງ; ການ​ເພີ່ມ​ຂຶ້ນ​ຂອງ​ອຸນ​ຫະ​ພູມ​ຕິດ​ຕາມ​ກວດ​ກາ​ໂດຍ 12 ເຊັນ​ເຊີ PT100​.

3. ການ​ທົດ​ສອບ IP​: ຫ້ອງ​ຂີ້​ຝຸ່ນ​ສໍາ​ລັບ​ການ 8 ຊົ່ວ​ໂມງ​, ປະ​ຕິ​ບັດ​ຕາມ​ດ້ວຍ​ການ​ທົດ​ສອບ​ນ​້​ໍ​າ (nozzle 12.5mm ທີ່ 100 ລິດ / ນາ​ທີ​)​.

4. Functional interlock test: 50 ຮອບເປີດ-ປິດໃນທຸກສະວິດ.

ຕົວເລືອກການປັບແຕ່ງ

1. ສີ: RAL 7035 (ສີຂີ້ເຖົ່າອ່ອນ) ມາດຕະຖານ; ລະຫັດ RAL ໃດໆຕາມການຮ້ອງຂໍ (+15 ມື້ນໍາຫນ້າ).

2. ສາຍເຂົ້າ: ລຸ່ມ (ຜ່ານ plinth) ຫຼືຂ້າງ (gland plates).

3. ຄຸນສົມບັດອັດສະລິຍະ: ການຕິດຕາມໄລຍະໄກທີ່ໃຊ້ IoT (ປັດຈຸບັນ, ແຮງດັນ, ອຸນຫະພູມ, ສະຖານະປະຕູ) ຜ່ານ 4G/WiFi.

ການຫຸ້ມຫໍ່, ການຂົນສົ່ງ, ການຮັບປະກັນ

ການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ

ແຕ່ລະສະຖານີຍ່ອຍປະເພດເອີຣົບຂະໜາດກະທັດຮັດແບບ Prefabricated ໄດ້ຖືກຍົກໂດຍໃຊ້ສີ່ລໍ້ຍົກທີ່ສ້າງຂຶ້ນໃນ (ທົດສອບກັບ 2 × ນ້ໍາຫນັກລວມ). ຂັ້ນ​ຕອນ​ການ​ຫຸ້ມ​ຫໍ່​:

● ພາຍໃນ: ຖົງດູດຝຸ່ນຊິລິກາເຈນ (2 ກິໂລ) ວາງໄວ້ພາຍໃນແຕ່ລະຊ່ອງເພື່ອດູດຊຶມຄວາມຊຸ່ມຊື້ນ.

● ການປ້ອນສາຍເຄເບີ້ນ: ຜະນຶກເຂົ້າກັນດ້ວຍໝວກພລາສຕິກ ແລະ ເທບທີ່ເຮັດດ້ວຍມື.

● ພາຍນອກ: ຫໍ່ດ້ວຍແຜ່ນ VCI (Vapor Corrosion Inhibitor), ຈາກນັ້ນປົກຫຸ້ມດ້ວຍຜ້າກັນນ້ຳທີ່ມີນ້ຳໜັກ.

● Crating: Bolted ໃສ່ skid ຂົນສົ່ງເຫຼັກ (ຄວາມສູງ 1200mm ສໍາລັບຖົງ forklift). ເຄື່ອງປ້ອງກັນມຸມແລະສາຍເຊືອກ.

ເວລານໍາ: 25 ມື້ເຮັດວຽກສໍາລັບຫນ່ວຍງານມາດຕະຖານ 630kVA; 35 ມື້ສໍາລັບຄໍາສັ່ງທີ່ກໍາຫນົດເອງ (ລວມທັງການວັດແທກອັດສະລິຍະ).

ການຮັບປະກັນ & ຫຼັງຈາກການຂາຍ

ໄລຍະເວລາຮັບປະກັນ: 12 ເດືອນນັບຈາກວັນທີ່ສົ່ງມອບເຄື່ອງ ຫຼື 14 ເດືອນນັບຈາກການຂົນສົ່ງ (ອັນໃດກ່ອນ).

ການຄຸ້ມຄອງ: ຄວາມບົກຜ່ອງດ້ານການຜະລິດທັງຫມົດໃນວັດສະດຸຫຼືການເຮັດວຽກ. ບໍ່ໄດ້ກວມເອົາຄວາມເສຍຫາຍຈາກຟ້າຜ່າ, ນໍ້າຖ້ວມ, ການໂຫຼດເກີນກວ່າປ້າຍຊື່, ຫຼືການດັດແກ້ທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດ.
