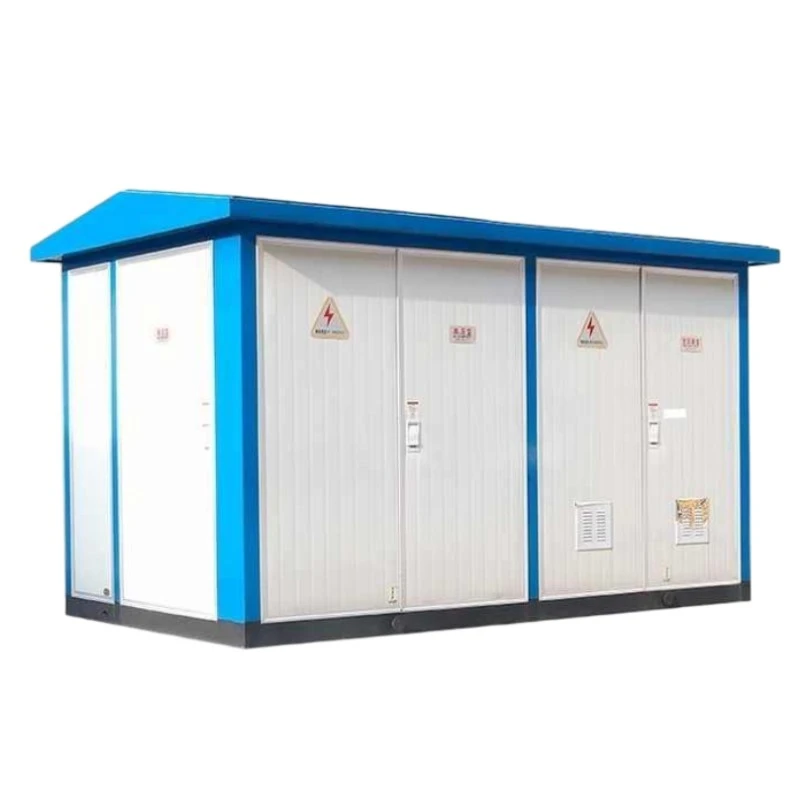

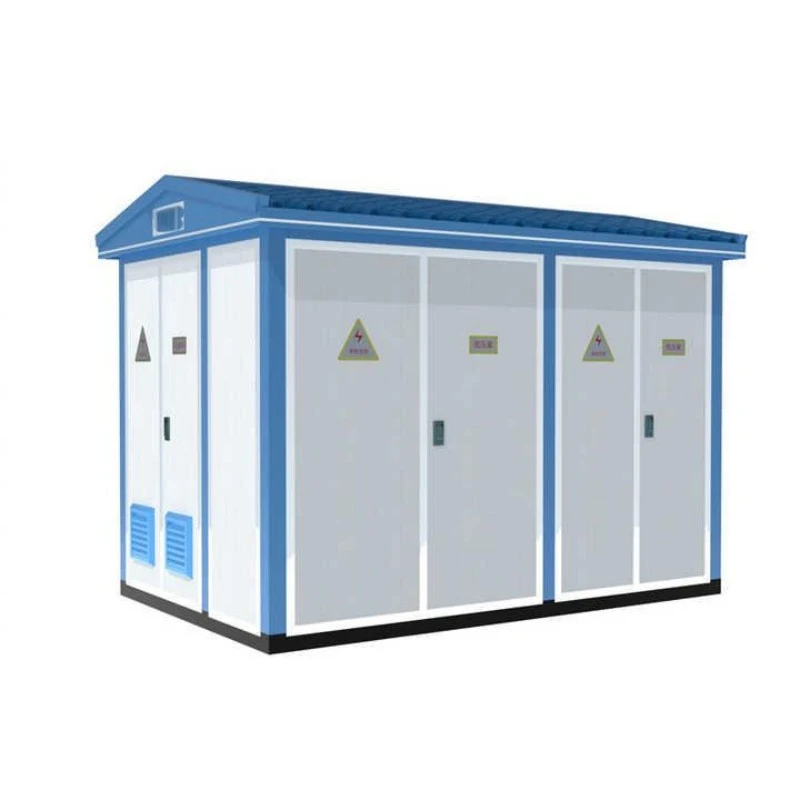

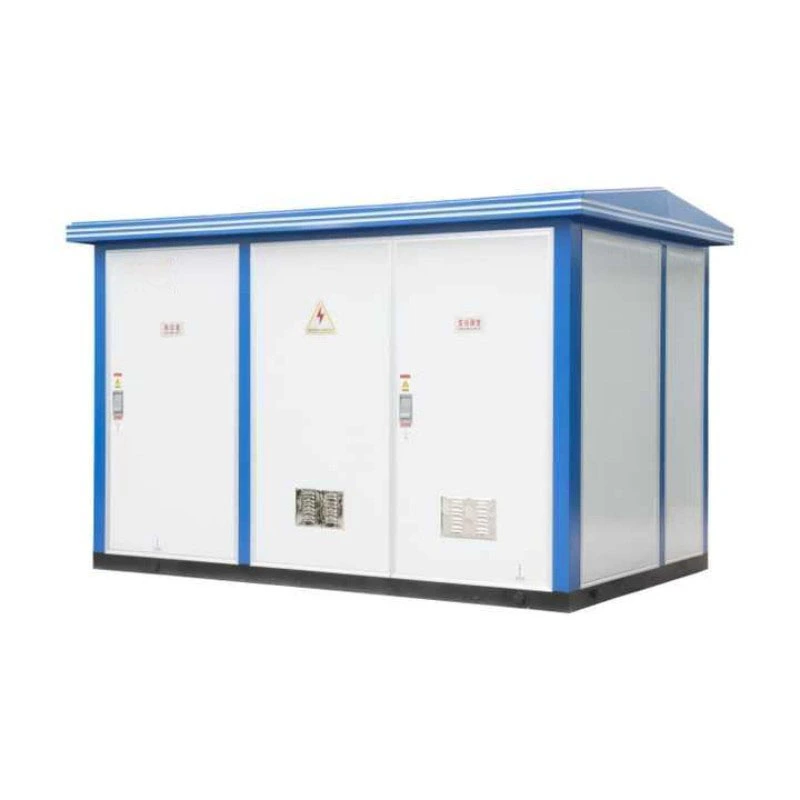

Smart Pre-installed European Type Transformer Substation

ສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບທີ່ຕິດຕັ້ງລ່ວງໜ້າອັດສະລິຍະແມ່ນໂຮງງານປະກອບ, ໜ່ວຍກະຈາຍພະລັງງານຂະໜາດກະທັດຮັດ, ເຊິ່ງປະສົມປະສານກັບswitchgear ແຮງດັນກາງ, ແຜງກະຈາຍແຮງດັນຕ່ໍາ, ແລະຫມໍ້ແປງໄຟແບບແຊ່ນ້ໍາຫຼືແຫ້ງເຂົ້າໄປໃນເຮືອນດຽວ, ຫຸ້ມ. ບໍ່ເຫມືອນກັບສະຖານີຍ່ອຍວິສະວະກໍາໂຍທາແບບດັ້ງເດີມ, ຫນ່ວຍງານແບບເອີຣົບນີ້ແມ່ນສໍາເລັດຮູບ, ທົດສອບ, ແລະສົ່ງເປັນລະບົບພ້ອມທີ່ຈະຕິດຕັ້ງ.

ມັນເຮັດຫຍັງ?

ມັນຫຼຸດກະແສໄຟຟ້າແຮງດັນຂະໜາດກາງ (ປົກກະຕິ 6kV–35kV) ລົງສູ່ລະດັບແຮງດັນຕໍ່າ (400V–690V) ເພື່ອແຈກຢາຍຢ່າງປອດໄພໃຫ້ແກ່ຊຸມຊົນທີ່ຢູ່ອາໄສ, ອາຄານການຄ້າ, ໂຮງງານ ແລະ ໂຮງງານພະລັງງານທົດແທນ. ສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບທີ່ຕິດຕັ້ງລ່ວງໜ້າ Smart ຍັງຮອງຮັບການຕິດຕາມອັດສະລິຍະຂອງການໂຫຼດ, ອຸນຫະພູມ, ແລະຄຸນນະພາບພະລັງງານ, ເຮັດໃຫ້ການວິນິດໄສຄວາມຜິດທາງໄກ ແລະຟັງຊັນເຕືອນອັດຕະໂນມັດ. ນີ້ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບຕາຂ່າຍໄຟຟ້າອັດສະລິຍະແລະສະຖານີຍ່ອຍທີ່ບໍ່ໄດ້ເອົາໃຈໃສ່.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

1. Smart Monitoring & Remote Control

ສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບທີ່ຕິດຕັ້ງໄວ້ລ່ວງໜ້າແບບອັດສະລິຍະ ມາພ້ອມກັບໜ່ວຍບໍລິການປາຍທາງອັດສະລິຍະທາງເລືອກ (ITU) ທີ່ເກັບກຳຂໍ້ມູນໃນເວລາຈິງກ່ຽວກັບແຮງດັນ, ກະແສໄຟຟ້າ, ປັດໄຈພະລັງງານ ແລະອຸນຫະພູມນ້ຳມັນ. ຂໍ້ມູນສາມາດຖືກສົ່ງຜ່ານ 4G, ອີເທີເນັດ, ຫຼືໃຍແກ້ວນໍາແສງໄປຫາຫ້ອງຄວບຄຸມສູນກາງ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການກວດສອບສະຖານທີ່.

2. Compact Footprint & ການປະຕິບັດໄວ

ເນື່ອງຈາກວ່າມັນໄດ້ຖືກປະກອບລ່ວງຫນ້າຢູ່ໃນໂຮງງານ, ສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບ Smart ທີ່ຕິດຕັ້ງໄວ້ລ່ວງຫນ້າຕ້ອງການພຽງແຕ່ພື້ນຖານທີ່ງ່າຍດາຍຢູ່ໃນສະຖານທີ່. ການຕິດຕັ້ງໃຊ້ເວລາ 1-2 ມື້ແທນທີ່ຈະເປັນອາທິດ, ປະຫຍັດເຖິງ 60% ໃນວຽກງານໂຍທາແລະທີ່ດິນ.

3. ຄວາມຫນ້າເຊື່ອຖືສູງພາຍໃຕ້ເງື່ອນໄຂທີ່ຮຸນແຮງ

ດ້ວຍລະດັບການປ້ອງກັນຂອງ IP54 (ຫຼືສູງກວ່າ) ສໍາລັບຕົວຫຸ້ມແລະຫມໍ້ແປງທີ່ມີນ້ໍາມັນຫຼື epoxy-resin ພາຍໃນ, ສະຖານີຍ່ອຍນີ້ທົນທານຕໍ່ຝຸ່ນ, ຝົນ, ຫມອກເກືອ, ແລະອຸນຫະພູມສູງສຸດຈາກ -25 ° C ຫາ +40 ° C, ຮັບປະກັນການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນທະເລຊາຍ, ເຂດແຄມຝັ່ງທະເລ, ຫຼືເຂດທີ່ມີຄວາມສູງ.

4. ປະສິດທິພາບພະລັງງານ & ການສູນເສຍຕໍ່າ

ມາພ້ອມກັບໝໍ້ແປງໄຟທີ່ສູນຫາຍຕໍ່າຊຸດ S11 ຫຼື S13, ສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບ Smart ທີ່ຕິດຕັ້ງໄວ້ລ່ວງໜ້າຈະຫຼຸດຜ່ອນການສູນເສຍການໂຫຼດໄດ້ເຖິງ 30% ເມື່ອປຽບທຽບກັບຫົວຫນ່ວຍທຳມະດາ, ຫຼຸດຄ່າໄຟຟ້າໂດຍກົງ ແລະການປ່ອຍອາຍພິດຄາບອນໃນຕະຫຼອດຊີວິດ 20 ປີ.

5. ປັບແຕ່ງໄດ້ຢ່າງເຕັມສ່ວນ

ພວກເຮົາສະເຫນີການຕັ້ງຄ່າທີ່ມີຄວາມຍືດຫຍຸ່ນ: ທໍ່ທອງແດງຫຼືອາລູມິນຽມ, ເຄື່ອງປ່ຽນທໍ່ໃນເວລາໂຫຼດ, ການແກ້ໄຂປັດໄຈພະລັງງານອັດຕະໂນມັດ (APFC), ແລະຕົວຈັບແຮງດັນ. ບໍ່ວ່າທ່ານຕ້ອງການຫນ່ວຍ 200kVA ສໍາລັບພື້ນທີ່ເຮືອນວິນລ່າຫຼືຫນ່ວຍ 2500kVA ສໍາລັບສວນອຸດສາຫະກໍາ, ພວກເຮົາສາມາດແກ້ໄຂການແກ້ໄຂໄດ້.

ຄຸນສົມບັດຜະລິດຕະພັນ

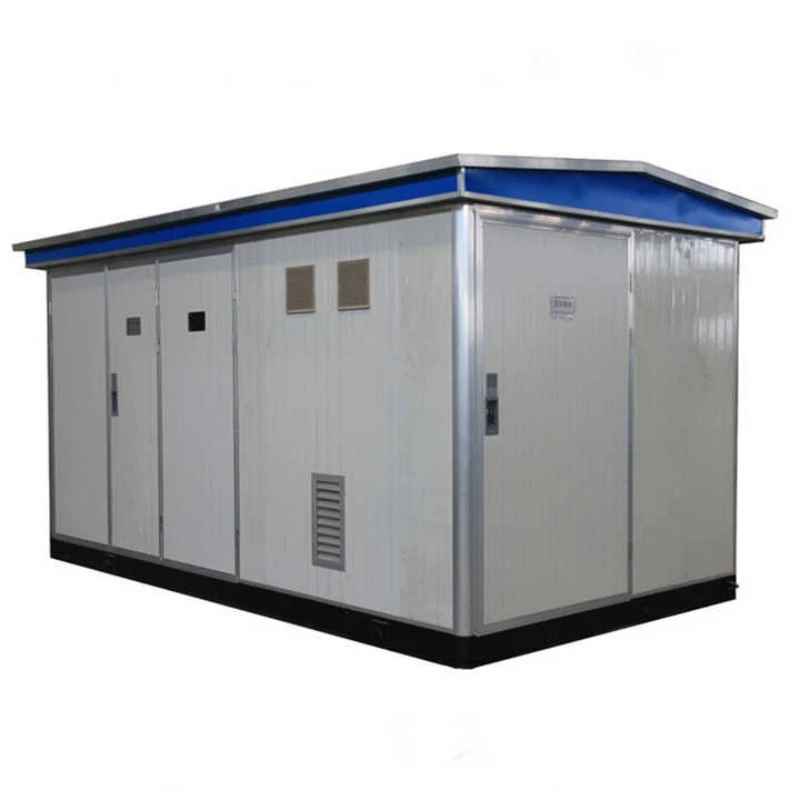

ທີ່ຢູ່ອາໃສປິດລ້ອມຢ່າງເຕັມທີ່ & ທົນທານຕໍ່ສະພາບອາກາດ --- ເຮັດດ້ວຍເຫຼັກກ້າຫຼືໂລຫະປະສົມອາລູມິນຽມ, ເຄືອບດ້ວຍສີຕ້ານການ corrosion, ເຫມາະສົມສໍາລັບການຕິດຕັ້ງນອກ.

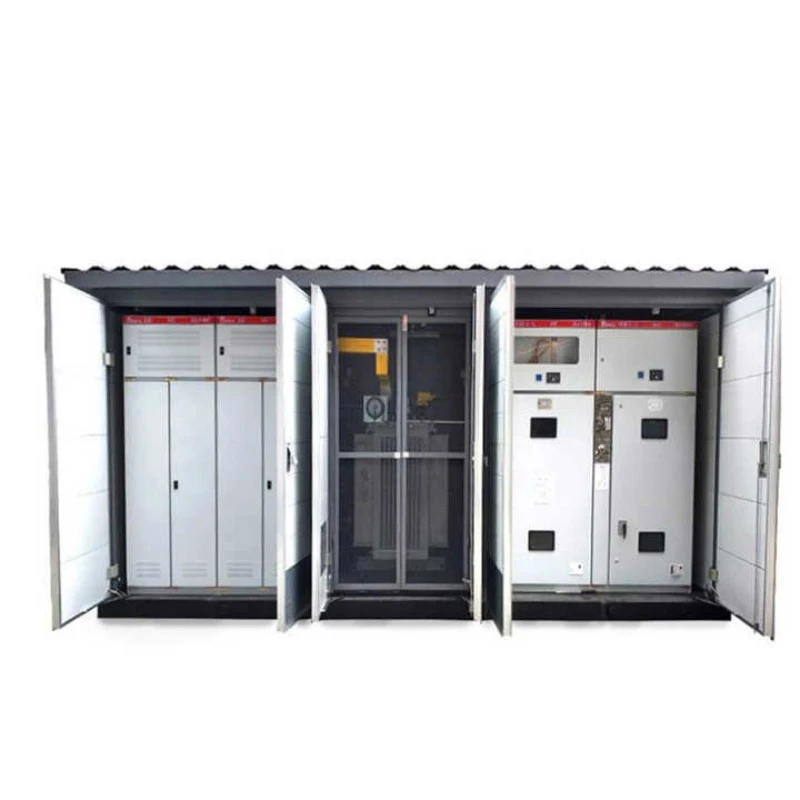

Modular Internal Layout --- ຊ່ອງແຍກຕ່າງຫາກສໍາລັບ HV switchgear, transformer, ແລະການແຜ່ກະຈາຍ LV, ມີ interlocks ກົນຈັກເພື່ອຮັບປະກັນຄວາມປອດໄພຂອງຜູ້ປະກອບການ.

ລະບົບເຮັດຄວາມເຢັນອັດສະລິຍະ --- ພັດລົມຄວບຄຸມອຸນຫະພູມສໍາລັບໝໍ້ແປງປະເພດແຫ້ງ ຫຼື ແຜງລັງສີ corrugated ສໍາລັບຫົວຫນ່ວຍທີ່ແຊ່ນ້ໍາມັນ, ເປີດໃຊ້ອັດຕະໂນມັດເມື່ອອຸນຫະພູມເກີນກໍານົດ.

Arc Flash & Overload Protection --- ມາພ້ອມກັບ SF6 ຫຼືເຄື່ອງຕັດວົງຈອນສູນຍາກາດ, fused switches, ແລະ surge protection devices (SPD) ເພື່ອຕອບສະຫນອງມາດຕະຖານ IEC 62271-202.

User-Friendly Interface---Local touchscreen display (optional) ສະ​ແດງ​ໃຫ້​ເຫັນ​ຂໍ້​ມູນ​ໃນ​ເວ​ລາ​ທີ່​ແທ້​ຈິງ​ແລະ​ການ​ບັນ​ທຶກ​ຄວາມ​ຜິດ​ພາດ​, ໃນ​ຂະ​ນະ​ທີ່​ການ​ເຂົ້າ​ເຖິງ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ​ໂດຍ​ຜ່ານ​ໂທລະ​ສັບ​ສະ​ຫຼາດ app ມີ​ສໍາ​ລັບ​ພະ​ນັກ​ງານ​ບໍາ​ລຸງ​ຮັກ​ສາ​.

ການເຮັດວຽກຂອງສຽງລົບກວນຕ່ໍາ --- ລະດັບສຽງ ≤55dB(A) ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຢູ່ອາໄສ, ບັນລຸໄດ້ໂດຍການສັ່ນສະເທືອນ mounts ແລະຫມູ່ຄະນະ insulation acoustic.

ການອອກແບບຕ້ານການລັກ & ຄວາມປອດໄພ --- locks ຫນັກ, ເຊັນເຊີປະຕູ, ແລະການລວມເອົາ CCTV ທາງເລືອກເຮັດໃຫ້ສະຖານີ substation ການຫັນເປັນປະເພດເອີຣົບອັດສະລິຍະ smart ເຫມາະສໍາລັບສະຖານທີ່ຫ່າງໄກສອກຫຼີກ, ບໍ່ໄດ້ເອົາໃຈໃສ່.

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

ສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບທີ່ຕິດຕັ້ງລ່ວງໜ້າ Smart ຖືກນຳໃຊ້ຢ່າງກວ້າງຂວາງໃນ:

ການແຈກຢາຍພະລັງງານໃນຕົວເມືອງ

ສະຖານທີ່ທີ່ຢູ່ອາໄສ, ສູນການຄ້າ, ໂຮງແຮມ, ແລະໂຮງຫມໍບ່ອນທີ່ພື້ນທີ່ຈໍາກັດແລະຄວາມປອດໄພຂອງໄຟແມ່ນສໍາຄັນ.

ບ່ອນຈອດລົດໃຕ້ດິນ ຫຼື ການຕິດຕັ້ງເທິງຫຼັງຄາໄດ້ຮັບຜົນປະໂຫຍດຈາກການອອກແບບທີ່ຫນາແຫນ້ນ, ບັນຈຸນໍ້າມັນ.

ໂຄງການພະລັງງານທົດແທນ

ຟາມແສງຕາເວັນ ແລະສວນສາທາຣະນະລົມເທິງຝັ່ງຕ້ອງການການນຳໃຊ້ຢ່າງໄວວາ ແລະທົນທານຕໍ່ສະພາບອາກາດ. ສະຖານີຍ່ອຍນີ້ປະສົມປະສານຢ່າງບໍ່ຢຸດຢັ້ງກັບ PV inverters ແລະ turbine converters ລົມ.

ໂຄງສ້າງພື້ນຖານ ແລະສິ່ງອໍານວຍຄວາມສະດວກສາທາລະນະ

ສະຫນາມບິນ, ສະຖານີລົດໄຟໃຕ້ດິນ, ອຸໂມງ, ແລະຂົວແມ່ນອີງໃສ່ຄວາມຫນ້າເຊື່ອຖືສູງແລະການຕິດຕາມຫ່າງໄກສອກຫຼີກເພື່ອຮັບປະກັນແສງສະຫວ່າງແລະການລະບາຍອາກາດທີ່ບໍ່ມີການລົບກວນ.

ສະຖານທີ່ອຸດສາຫະກໍາ ແລະຂຸດຄົ້ນບໍ່ແຮ່

ໂຮງງານ, ໂຮງງານເຄມີ, ແລະລະເບີດຝັງດິນໃຊ້ສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບ Smart pre-installed ເພື່ອແຍກຄວາມຜິດຂອງຕາຂ່າຍໄຟຟ້າແລະປົກປັກຮັກສາເຄື່ອງຈັກທີ່ລະອຽດອ່ອນ.

ໄຟຟ້າຊົ່ວຄາວ ແລະສຸກເສີນ

ສະຖານທີ່ກໍ່ສ້າງ, ເຂດບັນເທົາໄພພິບັດ, ແລະກິດຈະກໍາກາງແຈ້ງໄດ້ຮັບຜົນປະໂຫຍດຈາກທໍາມະຊາດ plug-and-play ຂອງມັນແລະການຍົກຍ້າຍທີ່ງ່າຍດາຍ.

ລາຍລະອຽດການຜະລິດ

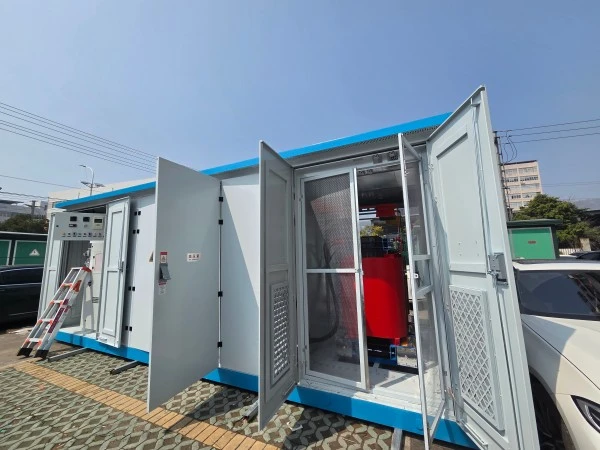

ການອອກແບບທີ່ຢູ່ອາໄສ & ກົນຈັກ

ຊັ້ນນອກຂອງສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບທີ່ຕິດຕັ້ງລ່ວງໜ້າ Smart ແມ່ນຜະລິດໂດຍໃຊ້ແຜ່ນເຫຼັກເລເຊີຕັດ, ງໍ, ແລະແຜ່ນເຫຼັກເຊື່ອມ. ຫຼັງ​ຈາກ​ການ​ເຊື່ອມ​ໂລ​ຫະ​, ເຮືອນ​ທັງ​ຫມົດ​ໄດ້​ຮັບ​ການ​ຍິງ​ລະ​ເບີດ​ເພື່ອ​ເອົາ​ຂະ​ຫນາດ​, ປະ​ຕິ​ບັດ​ຕາມ​ດ້ວຍ​ການ​ເຄືອບ​ຝຸ່ນ electrostatic ທີ່​ມີ​ຄວາມ​ຫນາ​ຕໍາ​່​ສຸດ​ທີ່ 80µm​. ນີ້ສະຫນອງການຕໍ່ຕ້ານ corrosion C5-M (ISO 12944) ສໍາລັບສະພາບແວດລ້ອມ coastal ຫຼືອຸດສາຫະກໍາ.

ປະຕູໄດ້ຖືກຕິດຕັ້ງດ້ວຍປ່ຽງໂພລີຢູຣີເທນ, ປະຕູບີບອັດ, ແລະປະຕູທີ່ຖອດອອກໄດ້. ຫລັງຄາທີ່ເລື່ອນໄດ້ປ້ອງກັນການລະບາຍນ້ໍາ, ແລະຊ່ອງທາງພື້ນຖານປະກອບມີກະເປົ໋າ forklift ແລະ lugs ຍົກເພື່ອຄວາມສະດວກໃນການຂົນສົ່ງ.

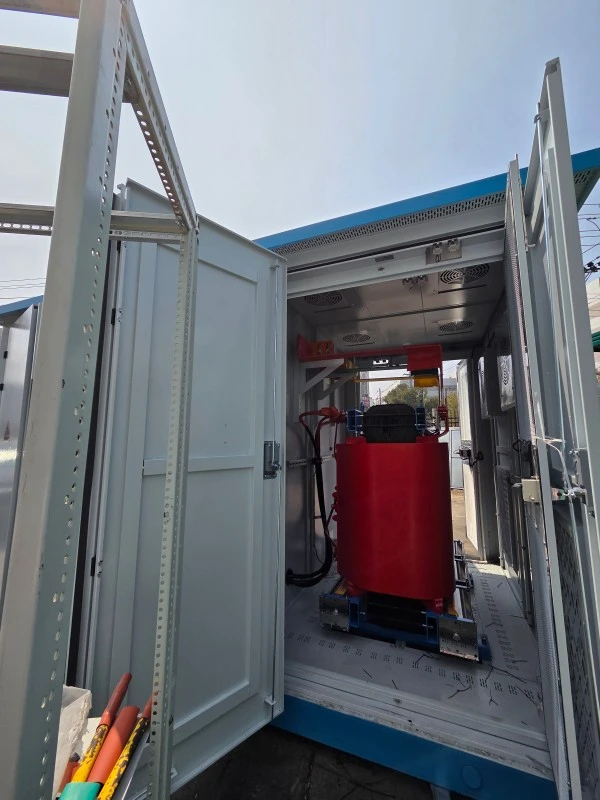

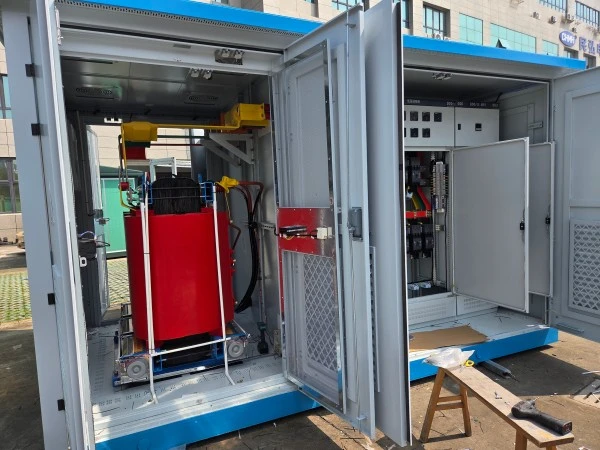

Transformer Core & Windings

ພວກເຮົາໃຊ້ເຫຼັກກ້າ silicon ມ້ວນເຢັນທີ່ມີຄວາມທົນທານສູງ (0.23 ມມ ຫຼື 0.27 ມມ) ທີ່ມີຂໍ້ຕໍ່ຂັ້ນຕອນເພື່ອຫຼຸດຜ່ອນກະແສໄຟຟ້າທີ່ບໍ່ມີການໂຫຼດ. ສາຍລົມແມ່ນເຮັດດ້ວຍທອງແດງທີ່ບໍ່ມີອົກຊີເຈນຫຼືແຜ່ນອາລູມິນຽມ (ສໍາລັບແຮງດັນຕ່ໍາ) ແລະສາຍທອງແດງຮອບ (ສໍາລັບແຮງດັນສູງ). ສໍາລັບລຸ້ນປະເພດແຫ້ງ, Class H epoxy resin ແມ່ນສູນຍາກາດເພື່ອລົບລ້າງ voids ແລະບັນລຸການໄຫຼບາງສ່ວນ <10pC. ສໍາລັບສະບັບນ້ໍາຈືດ, ພວກເຮົາໃຊ້ນ້ໍາມັນແຮ່ທາດຫຼືນ້ໍາ ester ທໍາມະຊາດທີ່ມີຖັງ corrugated ເພື່ອດູດເອົາການຂະຫຍາຍນ້ໍາມັນ.

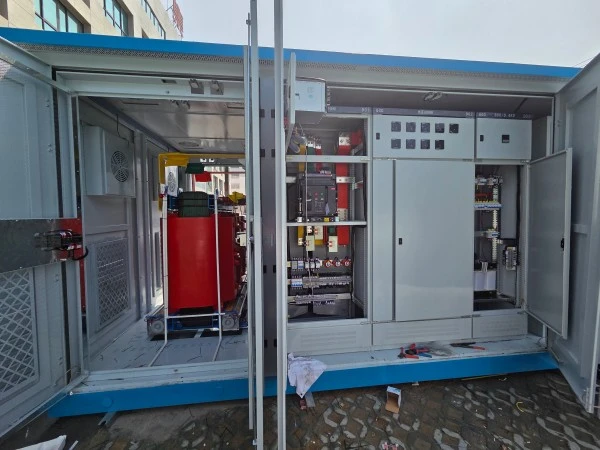

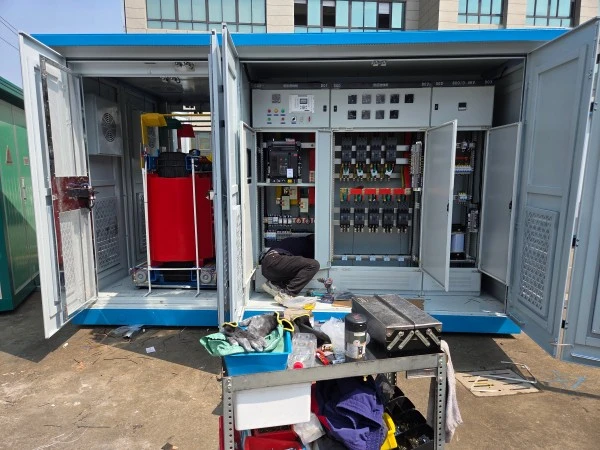

Switchgear & Busbars

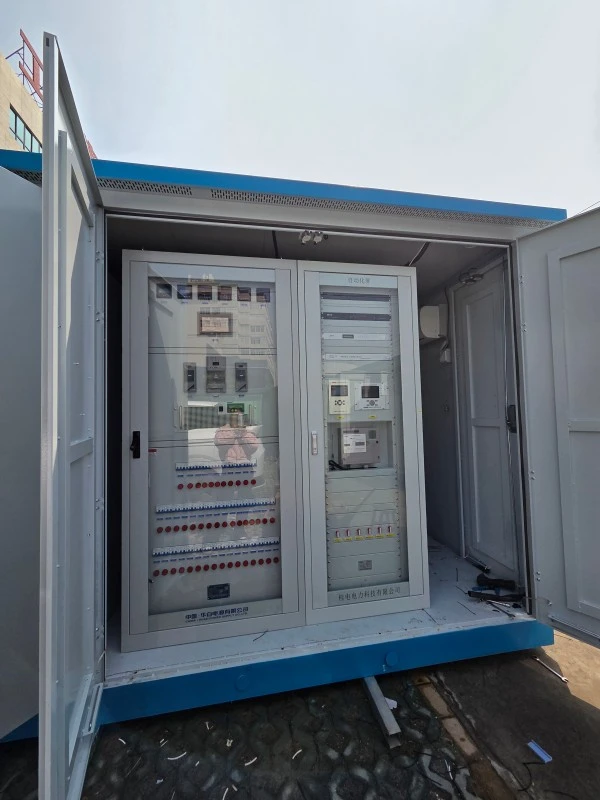

ພາຍໃນສະຖານີຍ່ອຍເຄື່ອງຫັນເປັນປະເພດເອີຣົບທີ່ຕິດຕັ້ງລ່ວງໜ້າ Smart, HV compartment ມີສະວິດການຢຸດການໂຫຼດ ຫຼືຕົວຕັດວົງຈອນ (SF6 ຫຼືປະເພດສູນຍາກາດ) ທີ່ມີຈຸດຕິດຕໍ່ທີ່ເບິ່ງເຫັນໄດ້. LV compartment ປະກອບມີເຄື່ອງຕັດວົງຈອນກໍລະນີ molded ຕົ້ນຕໍ (MCCB), feeder breakers, ແລະລະບົບ busbar ປະເມີນເຖິງ 4000A. busbars ທັງຫມົດແມ່ນທອງແດງທີ່ມີກົ່ວ plated ທີ່ມີ insulation ຄວາມຮ້ອນຫົດຕົວ.

ລະບົບການຕິດຕາມອັດສະລິຍະ (ທາງເລືອກ)

ພວກເຮົາປະສົມປະສານ RTU ອັດສະລິຍະ (ຫນ່ວຍບໍລິການສະຖານີຫ່າງໄກສອກຫຼີກ) ທີ່ວັດແທກແຮງດັນສາມເຟດ, ປະຈຸບັນ, ພະລັງງານທີ່ມີການເຄື່ອນໄຫວ / reactive, ແລະປະສົມກົມກຽວເຖິງລໍາດັບທີ 31. ຂໍ້ມູນຖືກບັນທຶກທຸກໆ 5 ນາທີ ແລະເກັບໄວ້ເປັນເວລາ 90 ມື້. ສັນຍານເຕືອນສໍາລັບ overvoltage, undervoltage, overtemperature, ແລະການເປີດປະຕູແມ່ນສົ່ງຜ່ານ SMS ຫຼືອີເມລ໌.

ການທົດສອບຄຸນນະພາບ

ສະຖານີໄຟຟ້າຍ່ອຍສະມາດໂຟນທີ່ຕິດຕັ້ງໄວ້ລ່ວງໜ້າໃນເອີຣົບ ໄດ້ຮັບການທົດສອບຈາກໂຮງງານ 100%:

1. Dielectric ທົນການທົດສອບ (2.5kV ສໍາລັບ 1 ນາທີ)

2. ການທົດສອບວົງຈອນສັ້ນແບບໄດນາມິກ (ຈຳລອງ)

3. ການທົດສອບ ingress ນ້ໍາ IP54

4. ການ​ທົດ​ສອບ​ການ​ເພີ່ມ​ຂຶ້ນ​ອຸນ​ຫະ​ພູມ (8 ຊົ່ວ​ໂມງ​ໃນ​ການ​ໂຫຼດ​ເຕັມ​)

5. ການວັດແທກການໄຫຼອອກບາງສ່ວນ (≤10pC ສໍາລັບປະເພດແຫ້ງ)

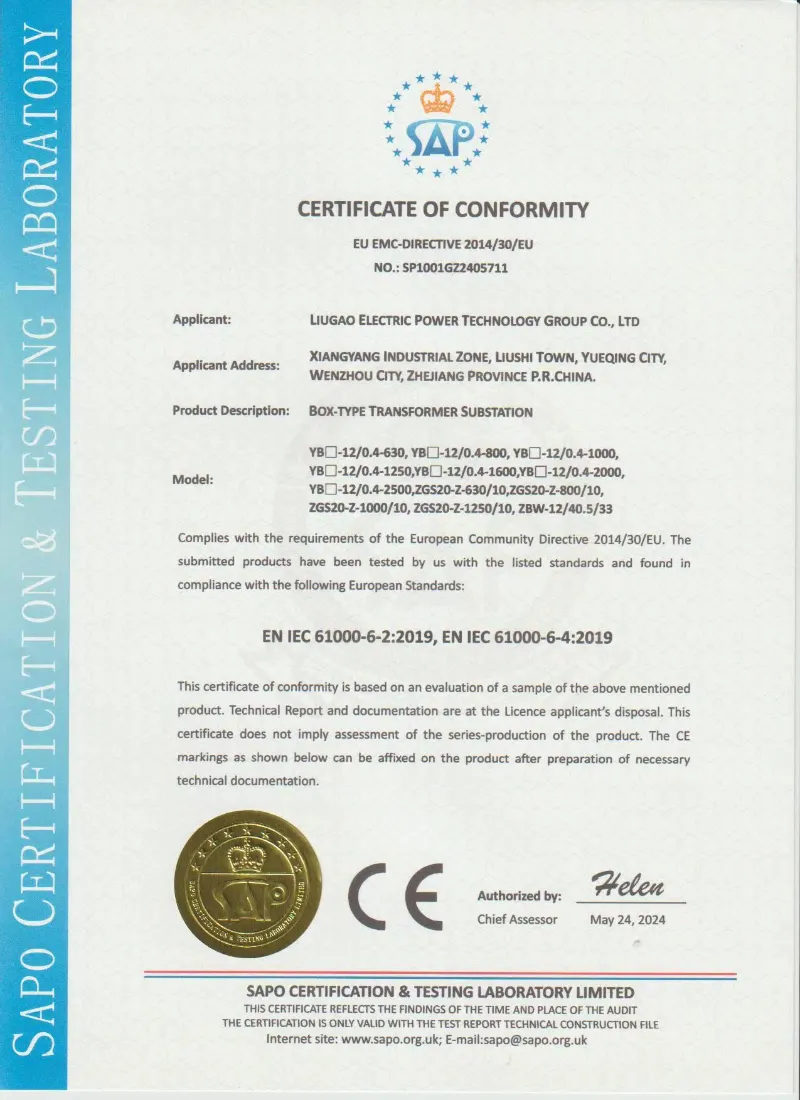

6. ບົດລາຍງານການທົດສອບໄດ້ຖືກສະຫນອງໃຫ້ແຕ່ລະການຂົນສົ່ງ, ປະຕິບັດຕາມມາດຕະຖານ IEC 62271-202, GB / T 17467, ແລະ EN 61330.
