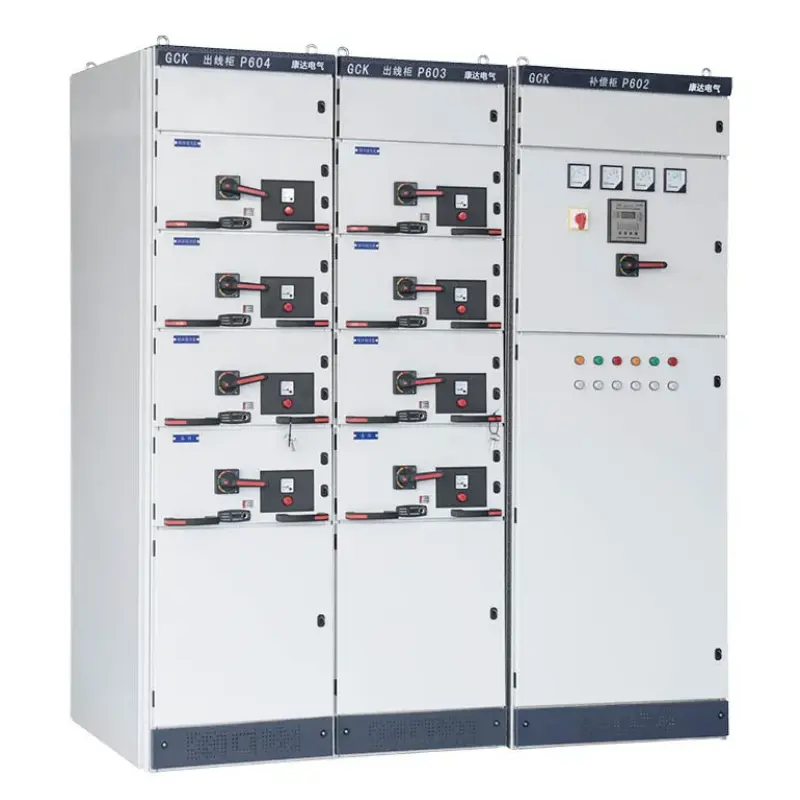

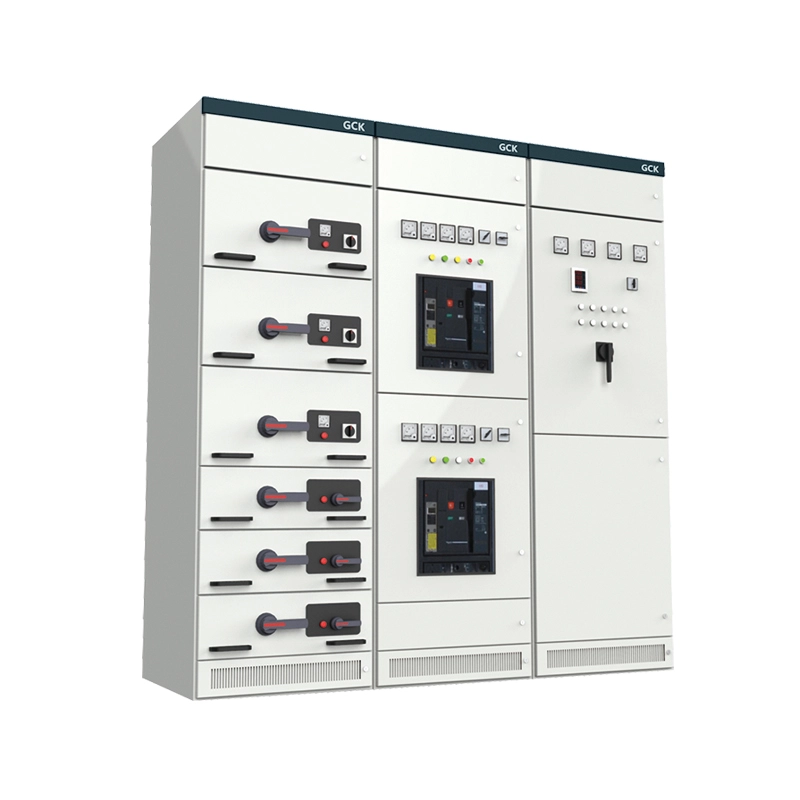

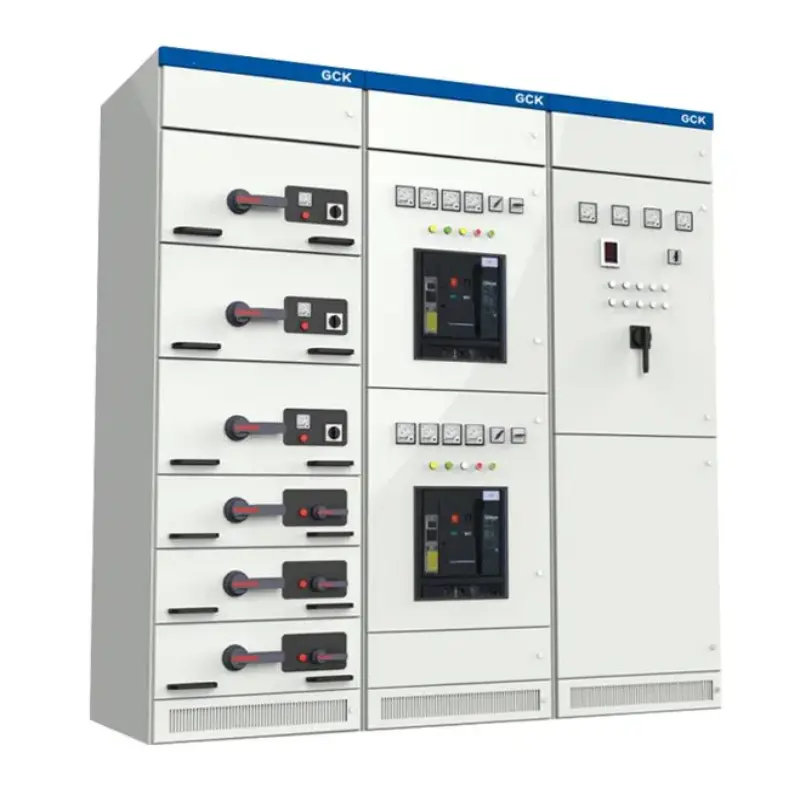

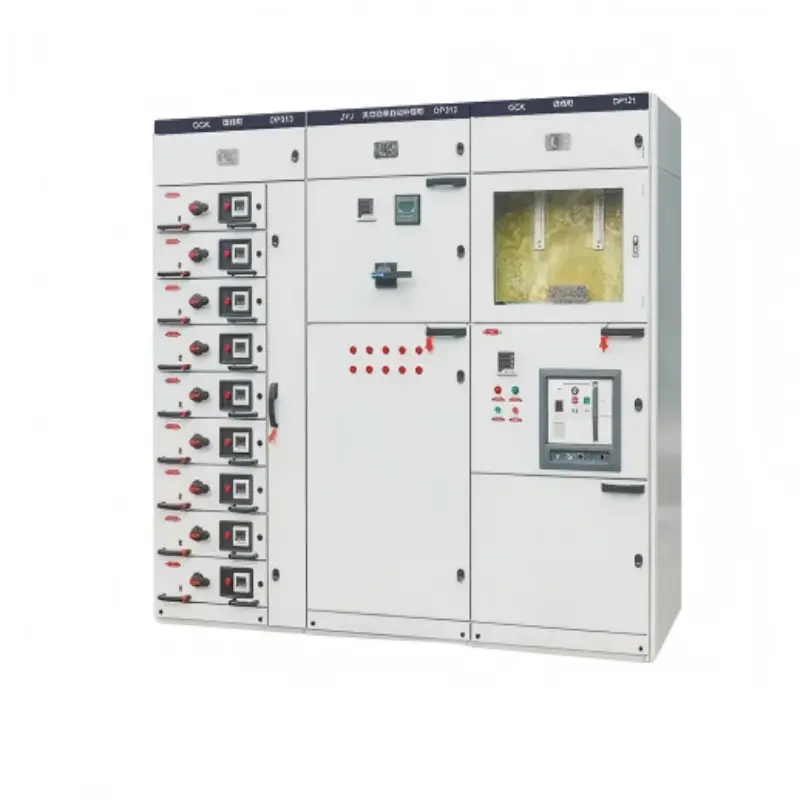

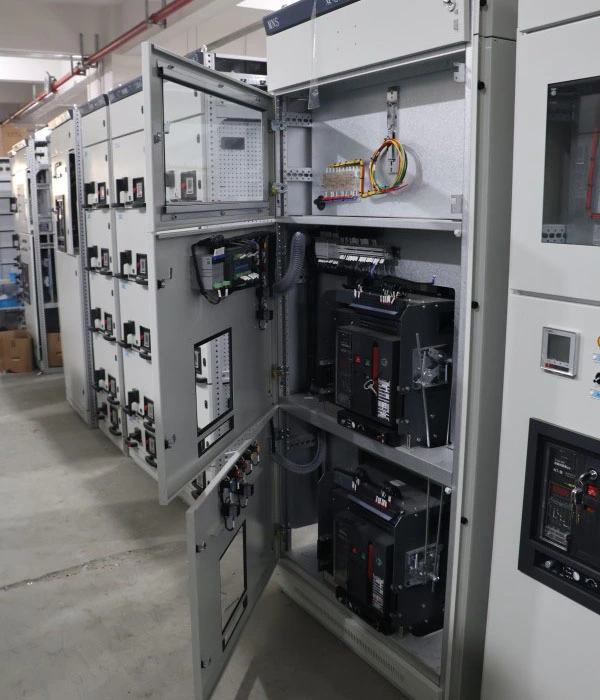

GCK C-profile Assembly ຕູ້ສະຫຼັບເສດຖະກິດ

GCK C-profile assembly Economical Switch Cabinet ເປັນແຮງດັນຕ່ຳ (ເຖິງ 690V) ປຸ່ມສະຫຼັບປິດລ້ອມການນໍາໃຊ້ກອບເຫຼັກ C-profile. C-profiles ແມ່ນຊ່ອງເຫຼັກ galvanized ມ້ວນເຢັນ, ເຈາະລ່ວງກ່ອນດ້ວຍຕາຂ່າຍໄຟຟ້າທີ່ມີຮູໂມດູນ 25 ມມ, ເຮັດໃຫ້ການປະກອບໂດຍບໍ່ມີການເຊື່ອມໂລຫະຫຼືເຄື່ອງມືພິເສດ.

ຜະລິດຕະພັນນີ້ເຮັດຫຍັງ?

● ການກະຈາຍພະລັງງານ – ສົ່ງພະລັງງານຈາກແຫຼ່ງຂາເຂົ້າຫຼັກໄປຫາຕົວປ້ອນ, ມໍເຕີ, ແຜງແສງ ແລະພາລະອື່ນໆຢ່າງປອດໄພ.

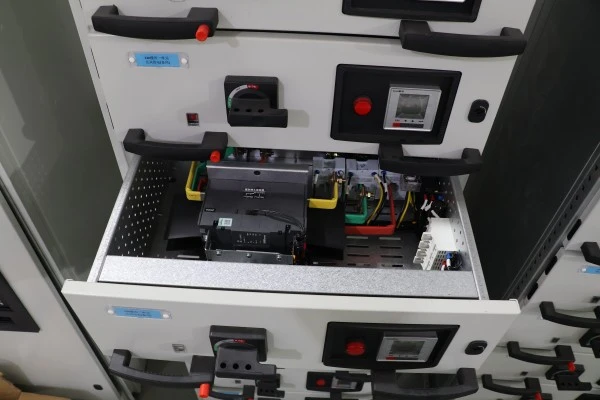

● ການທໍາງານຂອງລິ້ນຊັກ – ລີ້ນຊັກທີ່ຖອດອອກໄດ້ໃນເຮືອນ (ຕົວຕັດວົງຈອນ, ຄອນແທັກເຕີ, ຕົວເລີ່ມຕົ້ນອ່ອນ) ທີ່ສາມາດປ່ຽນໄດ້ໃນຂະນະທີ່ແຖບລົດເມຫຼັກຢູ່, ຫຼຸດຜ່ອນເວລາຢຸດເຮັດວຽກ.

● ການປັບຕັ້ງໃໝ່ຢູ່ບ່ອນ – ເພີ່ມ ຫຼື ຍ້າຍພາກສ່ວນຕ່າງໆໄດ້ຢ່າງງ່າຍດາຍໂດຍການຖອດແຜ່ນທ້າຍ, ມັດໃສ່ຕູ້ໃໝ່, ແລະຂະຫຍາຍ busbars ດ້ວຍຊຸດງ່າຍດາຍ.

● ການປົກປ້ອງ & ການໂດດດ່ຽວ – ສະຫນອງການຂັດຂວາງກົນຈັກ, shutters, ແລະຮູບແບບການແຍກທີ່ສາມາດກໍານົດໄດ້ (ແບບຟອມ 2b, 3b, ຫຼື 4b).

ຕົວເລືອກການປັບແຕ່ງ

ໂດຍເນື້ອແທ້ແລ້ວ, ຕູ້ນີ້ສະຫນອງການແຕ້ມອອກທີ່ທັນສະໄຫມສະຫຼັບການທໍາງານ - ການບໍາລຸງຮັກສາທີ່ປອດໄພ, ຄວາມຫນາແຫນ້ນສູງ, ແລະ modularity - ໃນລາຄາເລີ່ມຕົ້ນ. ມັນເຫມາະສົມສໍາລັບໂຮງງານອຸດສາຫະກໍາຂະຫນາດນ້ອຍເຖິງຂະຫນາດກາງ, ອາຄານການຄ້າ, ໂຄງການພື້ນຖານໂຄງລ່າງ, ແລະ retrofits ງົບປະມານທີ່ສະຕິຄຸນນະພາບບໍ່ສາມາດຫຼຸດຫນ້ອຍລົງ.

ຕົວກໍານົດການຜະລິດຕະພັນ (Specification)

ຂ້າງລຸ່ມນີ້ແມ່ນຂໍ້ກໍາຫນົດດ້ານວິຊາການທີ່ສໍາຄັນສໍາລັບການປະກອບ GCK C-profile ຕູ້ສະຫຼັບເສດຖະກິດ. ຄ່າແມ່ນອີງໃສ່ການຕັ້ງຄ່າມາດຕະຖານ ແລະອາດຈະຖືກປັບແຕ່ງສໍາລັບຄວາມຕ້ອງການໂຄງການສະເພາະ.

ຄຸນສົມບັດຜະລິດຕະພັນ ແລະແອັບພລິເຄຊັນ (ຮູບແບບຖາມ-ຕອບ)

GCK C-profile assembly Economical Switch Cabinet ໂດດເດັ່ນຍ້ອນການປະສົມປະສານທີ່ເປັນເອກະລັກຂອງເສດຖະກິດ, ຄວາມຍືດຫຍຸ່ນ, ແລະການປະຕິບັດການພິສູດ. ຂ້າງລຸ່ມນີ້ພວກເຮົາຕອບຄໍາຖາມທົ່ວໄປທີ່ສຸດທີ່ລູກຄ້າຖາມກ່ຽວກັບຄຸນສົມບັດແລະຄໍາຮ້ອງສະຫມັກທີ່ເຫມາະສົມຂອງມັນ.

Q1: ສິ່ງທີ່ເຮັດໃຫ້ການອອກແບບ C-profile ປະຫຍັດຫຼາຍກ່ວາ switchgear welded?

A: ສາມເຫດຜົນ: (1) Bolt-together frame ກໍາຈັດການເຊື່ອມໂລຫະລາຄາແພງ. (2) ທາງສ່ວນຫນ້າຂອງ punched ຕາຂ່າຍໄຟຟ້າ 25mm ເອົາການເຈາະ custom. (3) ໂປໄຟທີ່ເສຍຫາຍສາມາດຖືກທົດແທນເປັນສ່ວນບຸກຄົນ, ບໍ່ແມ່ນກອບທັງຫມົດ. ເມື່ອທ່ານຊື້ເຄື່ອງປະກອບ GCK C-profile Economical Switch Cabinet, ທ່ານຈ່າຍຄ່າມູນຄ່າ, ບໍ່ແມ່ນວິສະວະກໍາເກີນ.

Q2: ໂຄງສ້າງ bolted ມີຄວາມເຂັ້ມແຂງພຽງພໍສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາບໍ?

A: ແມ່ນແລ້ວ. ແຮງບິດທີ່ເຫມາະສົມ (M8: 18Nm, M10: 35Nm), ມັນຕອບສະຫນອງກັບ IEC 61439-2 ແລະທົນທານຕໍ່ກໍາລັງ 50kA ວົງຈອນສັ້ນໂດຍບໍ່ມີການຜິດປົກກະຕິຖາວອນ. ສໍາລັບການສັ່ນສະເທືອນທີ່ຮຸນແຮງ (ເຊັ່ນ: ແຜ່ນພິມຫຼືເຮືອ), ພວກເຮົາແນະນໍາການເຊື່ອມໂລຫະຂອງພວກເຮົາຊຸດ MNS. ສໍາລັບ 95% ຂອງສະຖານທີ່ອຸດສາຫະກໍາ / ການຄ້າ, GCK C-profile ແມ່ນຫຼາຍກ່ວາພຽງພໍ.

Q3: ການສໍາເລັດຮູບ galvanized ປຽບທຽບກັບການເຄືອບຝຸ່ນແນວໃດ?

A: ການຈຸ່ມ galvanizing ຮ້ອນຫຼັງຈາກ punching ກວມເອົາພື້ນຜິວທັງຫມົດ - ແຄມຕັດແລະຮູລວມ - ມີຊັ້ນສັງກະສີ≥65μmເປັນເອກະພາບ. ມັນຈະບໍ່ chip ຫຼື corrode ເມື່ອຄວາມຊຸ່ມຊຶມເຂົ້າໄປໃນຫລັງມັນ, ປະສິດທິພາບການເຄືອບຝຸ່ນໃນສະພາບແວດລ້ອມຊຸ່ມຊື່ນ (ເຊັ່ນ: ການບໍາບັດນ້ໍາ, ໂຮງງານຕັດຫຍິບ). ຖ້າຕ້ອງການສີ, ການເຄືອບຜົງສາມາດຖືກນໍາໃຊ້ໃນໄລຍະຊັ້ນ galvanized.

Q4: ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປທີ່ສຸດແມ່ນຫຍັງ?

A: ອີງໃສ່ຫຼາຍພັນການຕິດຕັ້ງທົ່ວໂລກ, GCK C-profile assembly Economical Switch Cabinet ແມ່ນຖືກນຳໃຊ້ຫຼາຍທີ່ສຸດໃນ:

ໂຮງງານອຸດສາຫະກຳຂະໜາດນ້ອຍ ແລະ ກາງ: ການປຸງແຕ່ງສະບຽງອາຫານ, ການປັ້ນພລາສຕິກ, ໂຮງງານຜະລິດໂລຫະ ແລະ ໂຮງງານຕັດຫຍິບ

ອາຄານພານິດ: ສູນການຄ້າ, ໂຮງແຮມ ແລະ ອາຄານຫ້ອງການ

ການບຳບັດນ້ຳ ແລະ ນ້ຳເສຍ: ສະຖານີປ້ຳ, ຊົນລະປະທານ ແລະ ລະບົບລະບາຍນ້ຳ

ໂຄງການ retrofit: ການປ່ຽນແທນ switchboards ຄົງທີ່ເກົ່າດ້ວຍ switchgear ແຕ້ມອອກທີ່ທັນສະໄຫມ

ການຕິດຕັ້ງໄຟຟ້າຊົ່ວຄາວ: ສະຖານທີ່ກໍ່ສ້າງ, ຄ້າຍຂຸດຄົ້ນບໍ່ແຮ່ແລະລະບົບໄຟຟ້າເຫດການ

ລາຍລະອຽດການຜະລິດ & ຂໍ້ໄດ້ປຽບໃນການແຂ່ງຂັນ

ລາຍ​ລະ​ອຽດ​ການ​ຜະ​ລິດ – ວິ​ທີ​ການ​ທີ່​ພວກ​ເຮົາ​ກໍ່​ສ້າງ GCK C-profile ປະກອບ​ຕູ້​ສະ​ຫຼັບ​ເສດ​ຖະ​ກິດ

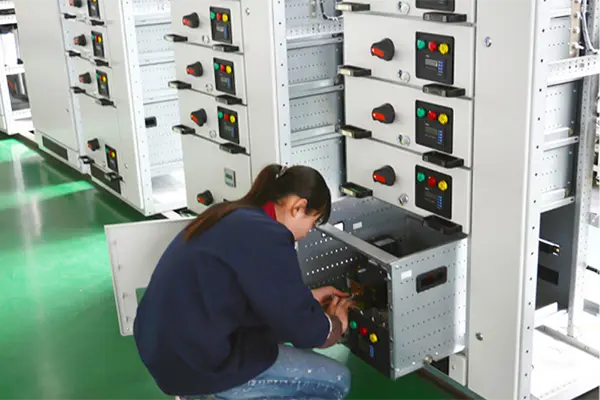

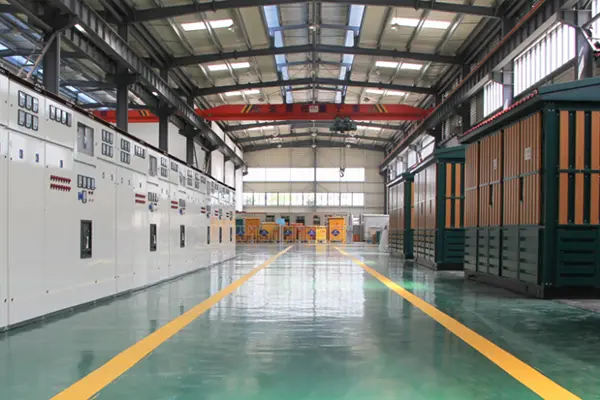

ທີ່ບໍລິສັດ Lugao Power Co., Ltd, ພວກເຮົາຜະລິດເຄື່ອງປະກອບ GCK C-profile ທຸກໆຊຸດ Economical Switch Cabinet ທີ່ມີຄວາມສອດຄ່ອງ, ທົນທານ, ແລະຄວາມງ່າຍຂອງການປະກອບ.

1. ການຜະລິດ C-profile:Japanese-standard Q235B 2.0mm steel coil → CNC punch 25mm grid → cold-form C-shape (±0.3mm) → cut to length → hot-dip galvanized (≥65μm, ASTM A123).

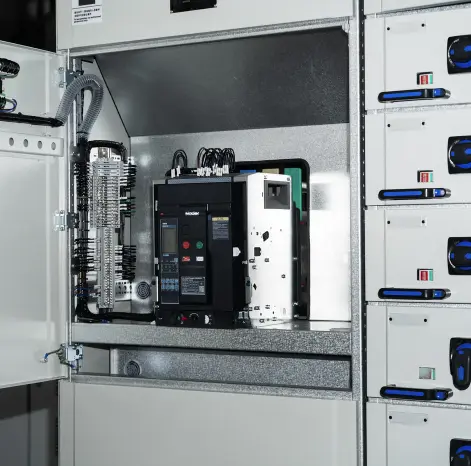

2. ແຖບລີ້ນຊັກ:2.5mm ເຫຼັກ galvanized ມີ dimples ຕໍາແຫນ່ງແລະ rollers nylon. ຍອມຮັບລິ້ນຊັກ 8E/2 ຫາ 24E ຜ່ານແຜ່ນອະແດບເຕີ. ການ​ຕິດ​ຂັດ​ກົນ​ຈັກ​ສາມ​ຕໍາ​ແຫນ່ງ (ເຊື່ອມ​ຕໍ່ / ການ​ທົດ​ສອບ / isolated​) ທີ່​ມີ padlock hasp​.

3. ຫນ່ວຍງານລິ້ນຊັກ:ແຜງດ້ານຫນ້າເຫຼັກ 1.5 ມມ, ເຄືອບຜົງ RAL 7035, ປ້າຍ laser engraved. ຈັດການດ້ວຍຕົວຊີ້ O/I. ຕິດຕໍ່ພົວພັນຕົ້ນຕໍ: ທອງແດງສີເງິນ (≥10μm), ການອອກແບບ tulip ພາກຮຽນ spring ໂຫຼດ. ສາຍໄຟສຳຮອງ: ສາຍທອງແດງ PVC ຂະໜາດ 2.5mm² ທີ່ມີເລກ ferrules. ໂຮງງານຜະລິດທົດສອບສໍາລັບການຕໍ່ເນື່ອງ, insulation, ແລະການດໍາເນີນງານກົນຈັກ.

4. ລະບົບ Busbar:ທອງແດງ ETP (98% IACS), ຂໍ້ຕໍ່ທີ່ເຮັດດ້ວຍເງິນທີ່ມີແຮງບິດເຖິງ 35–40Nm. Busbars ສະຫນັບສະຫນູນທຸກໆ 500mm (ແຫນ້ນກວ່າປົກກະຕິ 800mm). busbars ແນວຕັ້ງເຊື່ອມຕໍ່ໂດຍຜ່ານການເຊື່ອມຕໍ່ທອງແດງ bolted.

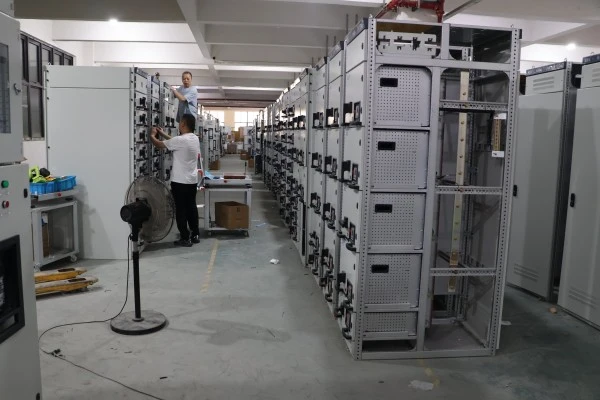

5. ການປະກອບ ແລະການທົດສອບ:ການປະກອບທີ່ຄວບຄຸມແຮງບິດ. ແຕ່ລະຫນ່ວຍທົດສອບ: dielectric (2.5kV / 1min), ຄວາມຕໍ່ເນື່ອງ, interlock ກົນຈັກ, ແລະອຸນຫະພູມເພີ່ມຂຶ້ນຢູ່ທີ່ 1.1x rating ໃນປັດຈຸບັນ. ບົດລາຍງານການທົດສອບໂຮງງານລວມ.

ບໍລິການຫລັງການຂາຍ - ຮັບປະກັນຫນຶ່ງປີ

ໄລຍະເວລາຮັບປະກັນ:12 ເດືອນນັບຈາກວັນທີຂອງຄະນະກໍາມະ, ແຕ່ບໍ່ເກີນ 18 ເດືອນນັບຈາກວັນທີສົ່ງ.

ສິ່ງທີ່ກວມເອົາ: ທຸກໆຂໍ້ບົກພ່ອງໃນການຜະລິດລວມທັງ:

● C-profile deformation ພາຍໃຕ້ການໂຫຼດກົນຈັກຈັດອັນດັບ

● Drawer interlock ຜິດ​ປົກ​ກະ​ຕິ (ຄວາມ​ລົ້ມ​ເຫຼວ​ໃນ​ການ​ປ້ອງ​ກັນ​ການ​ແຊກ​ຫຼື​ຖອນ​ທີ່​ບໍ່​ຖືກ​ຕ້ອງ​)

● ການສວມໃສ່ຕິດຕໍ່ຕົ້ນຕໍເກີນ 0.5mm ພາຍໃນໄລຍະເວລາຮັບປະກັນ

● ຄວາມຜິດພາດຂອງສາຍໄຟສຳຮອງ ຫຼືສາຍໄຟຂາດທີ່ເກີດຈາກການປະກອບໂຮງງານ

● ການປອກເປືອກການເຄືອບ Galvanized (ບໍ່ໃຫ້ມີຮອຍຂັດຈາກພາຍນອກ)

ສິ່ງທີ່ບໍ່ຖືກຄຸ້ມຄອງ: ຄວາມເສຍຫາຍທີ່ເກີດຈາກການຕິດຕັ້ງທີ່ບໍ່ຖືກຕ້ອງ, ການປ່ຽນແປງທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດ, ການດໍາເນີນງານນອກເຫນືອຈາກການຈັດອັນດັບຂອງແຜ່ນປ້າຍຊື່, ຜົນກະທົບທາງກາຍະພາບ, ການກັດກ່ອນຈາກການສໍາຜັດສານເຄມີທີ່ບໍ່ໄດ້ລະບຸໄວ້ໃນຄໍາສັ່ງ, ຫຼືເຫດການບັງເອີນ (ຟ້າຜ່າ, ນໍ້າຖ້ວມ, ໄຟໄຫມ້, ແລະອື່ນໆ).

ຄໍາ​ຫມັ້ນ​ສັນ​ຍາ​ການ​ຕອບ​ສະ​ຫນອງ​:

● ສະຫນັບສະຫນູນດ້ານວິຊາການທາງໄກ:ພາຍໃນ 8 ຊົ່ວໂມງເຮັດວຽກຜ່ານທາງອີເມວ, WhatsApp, ຫຼືການໂທວິດີໂອ.

● ການຈັດສົ່ງອາໄຫຼ່:ພາຍໃນ 48 ຊົ່ວໂມງສໍາລັບການຮ້ອງຂໍການຮັບປະກັນ (ການຂົນສົ່ງມາດຕະຖານ).

ເອ​ກະ​ສານ​ສະ​ຫນອງ​ໃຫ້​ກັບ​ການ​ຂົນ​ສົ່ງ​ທຸກ​ຄັ້ງ​:

1. ບົດລາຍງານການທົດສອບໂຮງງານ (dielectric, ຢ່າງຕໍ່ເນື່ອງ, ອຸນຫະພູມເພີ່ມຂຶ້ນ)

2. ການແຕ້ມຮູບປະກອບ ແລະແຜນວາດເສັ້ນດ່ຽວ

3. ຕາຕະລາງລິ້ນຊັກບອກການຈັດອັນດັບ ແລະໜ້າທີ່ຂອງແຕ່ລະລິ້ນຊັກ

4. ແຜ່ນສະເພາະຂອງແຮງບິດສຳລັບການປະກອບຄືນໃໝ່ຢູ່ບ່ອນ (ຄຳສັ່ງ KD)

5. ຄູ່ມືການດໍາເນີນການແລະການບໍາລຸງຮັກສາ
