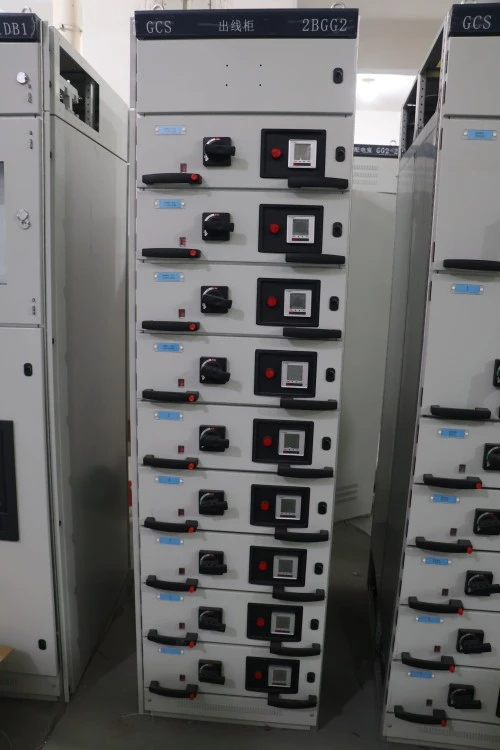

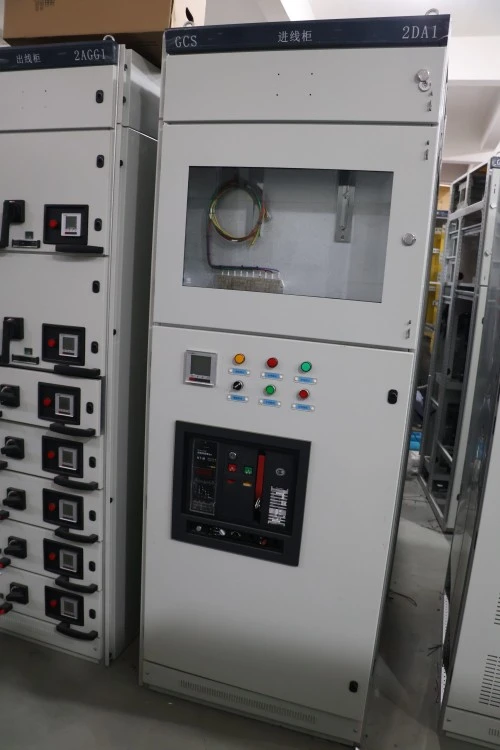

GCS Draw-out Type Switchgear ແຜງແຮງດັນຕໍ່າ

GCS Draw-out type Low Voltage Panel Switchgear ແມ່ນເຄື່ອງປະກອບ switchgear ແບບປິດລ້ອມແບບພິເສດທີ່ຖືກອອກແບບຢ່າງພິຖີພິຖັນສໍາລັບການຮັບພະລັງງານ, ການແຜ່ກະຈາຍ, ແລະການຄວບຄຸມມໍເຕີອັດສະລິຍະໃນລະບົບອຸດສາຫະກໍາ AC ສາມເຟດທີ່ດໍາເນີນການຢູ່ທີ່ແຮງດັນໄຟຟ້າສູງເຖິງ 400V (ມີລະດັບ insulation ເຖິງ 1000V) ແລະສາຍອອກຕາມລວງນອນເຖິງ 00.00A ຕົ້ນຕໍໃນປະຈຸບັນ busbar. ໃນຖານະເປັນກະດູກສັນຫຼັງຫຼັກຂອງສູນກະຈາຍພະລັງງານແຮງດັນຕໍ່າທີ່ທັນສະໄຫມ, GCS Draw-out Panel Voltage Panel Switchgear ນີ້ປະສົມປະສານຊຸດທີ່ສົມບູນແບບຂອງອົງປະກອບຕົ້ນຕໍແລະຮອງ - ລວມທັງເຄື່ອງຕັດວົງຈອນທາງອາກາດ (ACBs), ເຄື່ອງຕັດວົງຈອນທີ່ມີແມ່ພິມ (MCCBs), contactors, relays ຄວາມຮ້ອນເກີນ, ເຄື່ອງມືຄວບຄຸມ logic ມາດຕະຖານທີ່ມີໂຄງການ, multi-inf. ໜ່ວຍລິ້ນຊັກໂມດູລທີ່ສາມາດປ່ຽນໄດ້.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຂ້າງລຸ່ມນີ້ແມ່ນຕາຕະລາງສະເພາະດ້ານວິຊາການສໍາລັບມາດຕະຖານ GCS Draw-out type Switchgear ກະດານແຮງດັນຕ່ໍາ.

ຄວາມຖີ່ລະດັບຄວາມຖີ່ 50Hz / 60Hz ມາດຕະຖານນຳໃຊ້ IEC 61439-1/2, GB/T 7251 ການຕິດຕັ້ງ Indoor, Floor-standing Drawer Position Connected, Test, Disconnected and Withdrawn positions Cable Entry Top or bottom cable entry Busbar Material Copper or Aluminum ຕາມການຕັ້ງຄ່າໂຄງການ +5° Ambient ເງື່ອນໄຂໂຄງການສະເພາະ Altitude ≤2000m ມາດຕະຖານ, ລະດັບຄວາມສູງທີ່ສູງຂຶ້ນທີ່ມີຢູ່ໂດຍການຢືນຢັນການອອກແບບ.

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

Q1: ຄຸນສົມບັດທີ່ເປັນປະໂຫຍດທີ່ໂດດເດັ່ນຂອງ GCS Draw-out ປະເພດ Low Voltage Panel Switchgear ນີ້ແມ່ນຫຍັງ?

A: ປະເພດ GCS Draw-out Panel Switchgear ແຮງດັນຕໍ່າແມ່ນມີລັກສະນະແລກປ່ຽນກັນໄດ້ສູງແລະຄວາມປອດໄພ. ລີ້ນຊັກທີ່ມີປະໂຫຍດໃນການຈັດອັນດັບດຽວກັນແມ່ນສາມາດປ່ຽນກັນໄດ້ຢ່າງສົມບູນ, ກໍາຈັດຄວາມຜິດພາດຂອງສາຍໄຟໃນລະຫວ່າງການທົດແທນສຸກເສີນ. ມັນຍັງມີລັກສະນະກົນໄກ interlock ກົນຈັກທີ່ຊັດເຈນທີ່ບັງຄັບໃຊ້ "Off-Position-Test-On" ລໍາດັບຢ່າງເຂັ້ມງວດ, ປ້ອງກັນບໍ່ໃຫ້ຜູ້ປະກອບການເຊື່ອມຕໍ່ຫຼືຕັດການເຊື່ອມຕໍ່ພາຍໃຕ້ການໂຫຼດ. ນອກຈາກນັ້ນ, ການອອກແບບລະບາຍອາກາດແບບພິເສດຮັບປະກັນການລະບາຍຄວາມຮ້ອນທີ່ມີປະສິດທິພາບສໍາລັບວົງຈອນທີ່ມີກະແສໄຟຟ້າສູງ.

Q2: ສະຖານະການໃດທີ່ເຫມາະສົມທີ່ສຸດສໍາລັບ switchgear ນີ້?

A: ປະເພດ GCS Draw-out Panel Switchgear ແຮງດັນຕໍ່ານີ້ແມ່ນເຫມາະສົມທີ່ສຸດສໍາລັບຂະແຫນງການທີ່ຕ້ອງການພະລັງງານທີ່ບໍ່ມີການລົບກວນແລະການຟື້ນຕົວຄວາມຜິດຢ່າງໄວວາ. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີໂຮງງານກັ່ນນໍ້າມັນປິໂຕເຄມີ (ສໍາລັບການຄວບຄຸມປັ໊ມແລະເຄື່ອງອັດ), ໂຮງງານຜະລິດຂະຫນາດໃຫຍ່ (ສາຍການຜະລິດອັດຕະໂນມັດ), ລະບົບອຸປະກອນເສີມຂອງໂຮງງານໄຟຟ້າ, ການຂົນສົ່ງທາງລົດໄຟໃນຕົວເມືອງ, ແລະສະຖານີຍ່ອຍຂອງ tower ການຄ້າ. ການອອກແບບແຕ້ມອອກຂອງມັນເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ມັກສໍາລັບສະພາບແວດລ້ອມທີ່ສໍາຄັນໃດໆທີ່ເວລາຢຸດເຮັດວຽກຕ້ອງຖືກຫຼຸດລົງ.

ລາຍລະອຽດການຜະລິດ

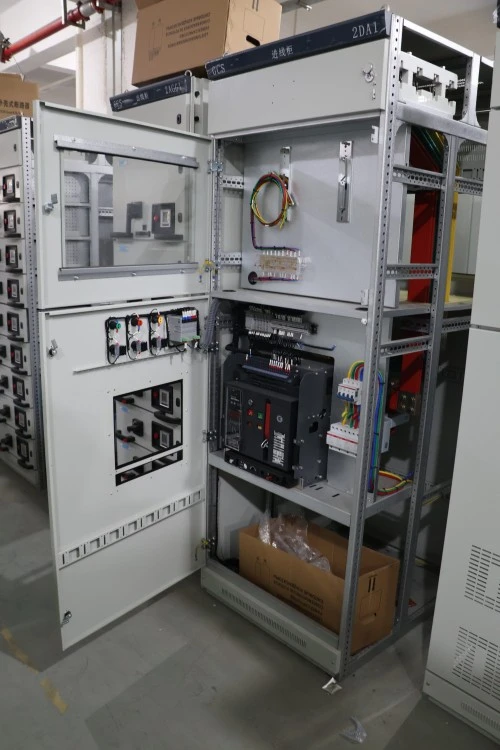

1. ການສ້າງກອບຕູ້ – ໂຄງປະກອບການວິສະວະກໍາທີ່ຊັດເຈນ

ຝາປິດຂອງ GCS Draw-out ປະເພດ Low Voltage Panel Switchgear ຂອງ Lugao Power ເລີ່ມຕົ້ນດ້ວຍແຜ່ນເຫຼັກມ້ວນເຢັນຄຸນນະພາບສູງ, ຄັດເລືອກເພື່ອຄວາມຮາບພຽງທີ່ເໜືອກວ່າ ແລະຄວາມສົມບູນຂອງໂຄງສ້າງ. ແຜ່ນເຫຼັກທັງຫມົດຖືກປຸງແຕ່ງໂດຍຜ່ານສູນ CNC turret punching ແລະ bending ນໍາເຂົ້າ, ບັນລຸຄວາມຖືກຕ້ອງຂອງມຸມໂຄ້ງພາຍໃນ± 0.5 °ແລະຄວາມແມ່ນຍໍາຕໍາແຫນ່ງຂຸມພາຍໃນ ± 0.1mm. ຫຼັງຈາກກອບເປັນຈໍານວນ, ກອບໄດ້ຮັບການປິ່ນປົວດ້ານຫຼາຍຂັ້ນຕອນ: degreasing, ການ pickling ອາຊິດ, phosphating, ແລະການເຄືອບຝຸ່ນ epoxy electrostatic, ຫຼັງຈາກນັ້ນ baked ຢູ່ທີ່ 180-200 ° C ເພື່ອສ້າງເປັນສໍາເລັດຮູບແຂງ, ​​ທົນທານຕໍ່ corrosion. ຕູ້ປະກອບດັ່ງກ່າວບັນລຸການປົກປ້ອງ IP30 ຫາ IP40, ປ້ອງກັນອົງປະກອບພາຍໃນຢ່າງມີປະສິດທິພາບຈາກຝຸ່ນ, ຄວາມຊຸ່ມຊື່ນ, ແລະການຕິດຕໍ່ອຸບັດຕິເຫດ.

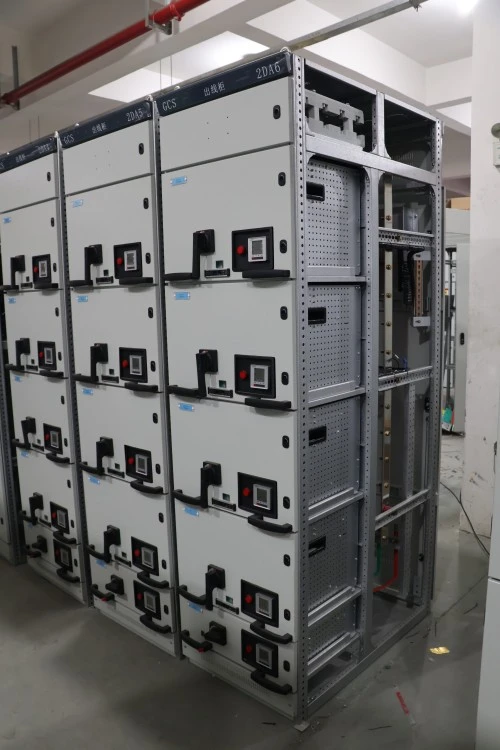

2. ລະບົບ Busbar – ແກນທອງແດງທີ່ມີຄວາມຖືກຕ້ອງສູງ

busbars ຕົ້ນຕໍ, ຕັ້ງ, ແລະສາຂາທັງຫມົດແມ່ນ fabricated ຈາກ 99.95% ທອງແດງ electrolytic ບໍລິສຸດ (T2 ເກຣດ), ຮັບປະກັນ conductivity ≥ 98% IACS. ພື້ນຜິວ Busbar ໄດ້ຮັບການປິ່ນປົວຫຼາຍຊັ້ນ - ບໍ່ວ່າຈະເປັນແຜ່ນກົ່ວ, ແຜ່ນເງິນ, ຫຼືປົກຄຸມດ້ວຍແຂນສນວນກັນຄວາມຮ້ອນທີ່ມີແຮງດັນສູງ - ເພື່ອປ້ອງກັນການຜຸພັງແລະເພີ່ມການລະບາຍຄວາມຮ້ອນ. ແຕ່ລະ busbar joint ແມ່ນ tightened ດ້ວຍເຄື່ອງມື torque calibrated ແລະຫມາຍສໍາລັບ traceability, ກໍາຈັດຈຸດຮ້ອນໃນທ້ອງຖິ່ນທີ່ສາມາດປະນີປະນອມຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.

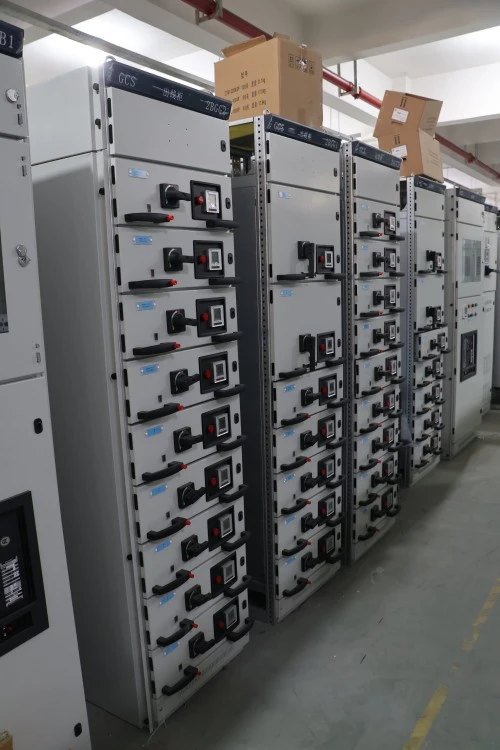

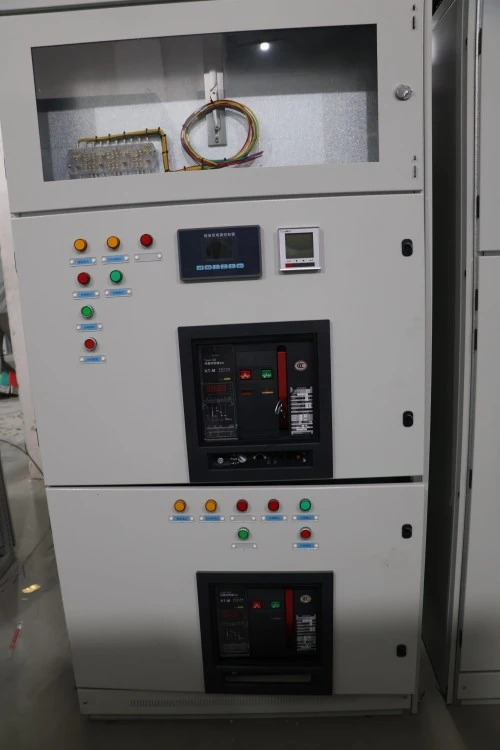

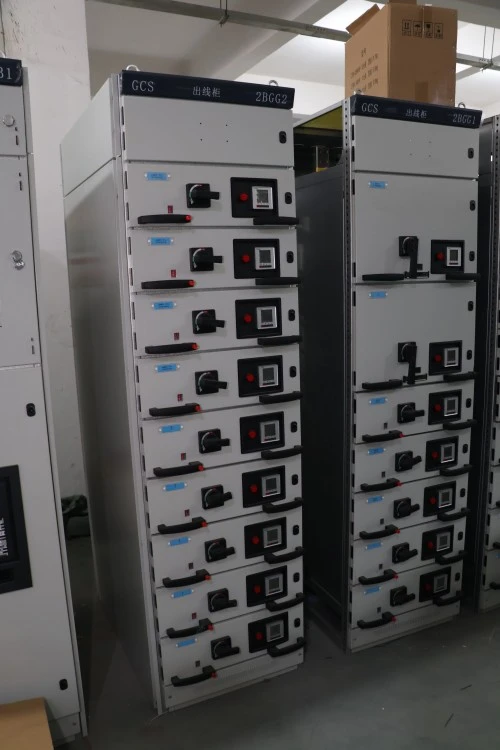

3. Drawer Assembly – ຂັ້ນຕອນການປັບ “ສາມຜ່ານ”

ທຸກໆໜ່ວຍປະຕິບັດໜ້າທີ່ການແຕ້ມອອກແມ່ນຜ່ານການປັບແຕ່ງສະໄລ້ສາມຄັ້ງສະເພາະຂອງພວກເຮົາ:

1: ລາງລົດໄຟຄູ່ມືໄດ້ຖືກປັບດ້ວຍມືແລະປັບສໍາລັບການສອດຄ່ອງເບື້ອງຕົ້ນ.

2: ລີ້ນຊັກໄດ້ຖືກໃສ່ແລະຖອນອອກພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການໂຫຼດເພື່ອກວດສອບຄວາມລຽບຂອງກົນຈັກແລະການມີສ່ວນພົວພັນຂອງ latch.

3: ພາຍໃຕ້ການທົດສອບຕໍ່ເນື່ອງໄຟຟ້າ, drawer ແມ່ນ cycled ຫຼາຍຄັ້ງໃນຂະນະທີ່ຕິດຕາມກວດກາການຕໍ່ຕ້ານການຕິດຕໍ່ plug-in ປະຖົມແລະມັດທະຍົມ. ມີພຽງຫົວໜ່ວຍທີ່ບັນລຸເກນການດຳເນີນງານທີ່ລຽບງ່າຍຂອງພວກເຮົາເທົ່ານັ້ນທີ່ໄດ້ຮັບການອະນຸມັດ.

ຂັ້ນຕອນທີ່ເຄັ່ງຄັດນີ້ຮັບປະກັນໃຫ້ແຕ່ລະລິ້ນຊັກເລື່ອນໄດ້ຢ່າງບໍ່ສະດວກ ແລະຮັກສາການຕິດຕໍ່ໄຟຟ້າທີ່ສົມບູນແບບໃນທົ່ວຂອບເຂດການເດີນທາງອັນເຕັມທີ່ຂອງມັນ.

4. ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນ – ຄວາມທົນທານທີ່ເຄັ່ງຄັດກວ່າ ແລະການຕິດຕໍ່ທີ່ເໜືອກວ່າ

ເມື່ອປຽບທຽບກັບທາງເລືອກໃນຕະຫຼາດມາດຕະຖານ, ຄວາມໄດ້ປຽບການຜະລິດຂອງ Lugao Power ແມ່ນເຫັນໄດ້ຊັດເຈນແລະສາມາດວັດແທກໄດ້:

Guide-Track Tolerance Control: ພວກເຮົາຮັກສາຊ່ອງຫວ່າງກົນໄກການລິ້ນຊັກຢູ່ທີ່ ±0.5mm (ອຸດສາຫະກໍາທົ່ວໄປແມ່ນ≥±1.0mm). ຄວາມທົນທານທີ່ເຄັ່ງຄັດກວ່ານີ້ປ້ອງກັນບໍ່ໃຫ້ drawer ສັ່ນສະເທືອນຫຼື sagging ໃນລະຫວ່າງການປະຕິບັດງານ, ໂດຍກົງກໍາຈັດສາເຫດຕົ້ນຕໍຂອງການສວມໃສ່ການຕິດຕໍ່ຕົ້ນຕໍແລະ overheating.

ຕົວເຊື່ອມຕໍ່ຫຼັກທີ່ເຮັດດ້ວຍສີເງິນ: ທຸກໆການຕິດຕໍ່ປລັກອິນແມ່ນຜະລິດຈາກໂລຫະປະສົມທອງແດງ ແລະສໍາເລັດດ້ວຍຊັ້ນແຜ່ນເງິນທີ່ມີຄວາມຫນາ≥6μm. ຄວາມຕ້ານທານການຕິດຕໍ່ຕ່ໍາຂອງເງິນແລະຄຸນສົມບັດຕ້ານການຜຸພັງທີ່ດີເລີດຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໃນການສູນເສຍພະລັງງານໃນຈຸດເຊື່ອມຕໍ່, ປັບປຸງ GCS Draw-out type GCS Low Voltage Panel Switchgear ໃນໄລຍະຍາວແລະປະສິດທິພາບດ້ານພະລັງງານ.

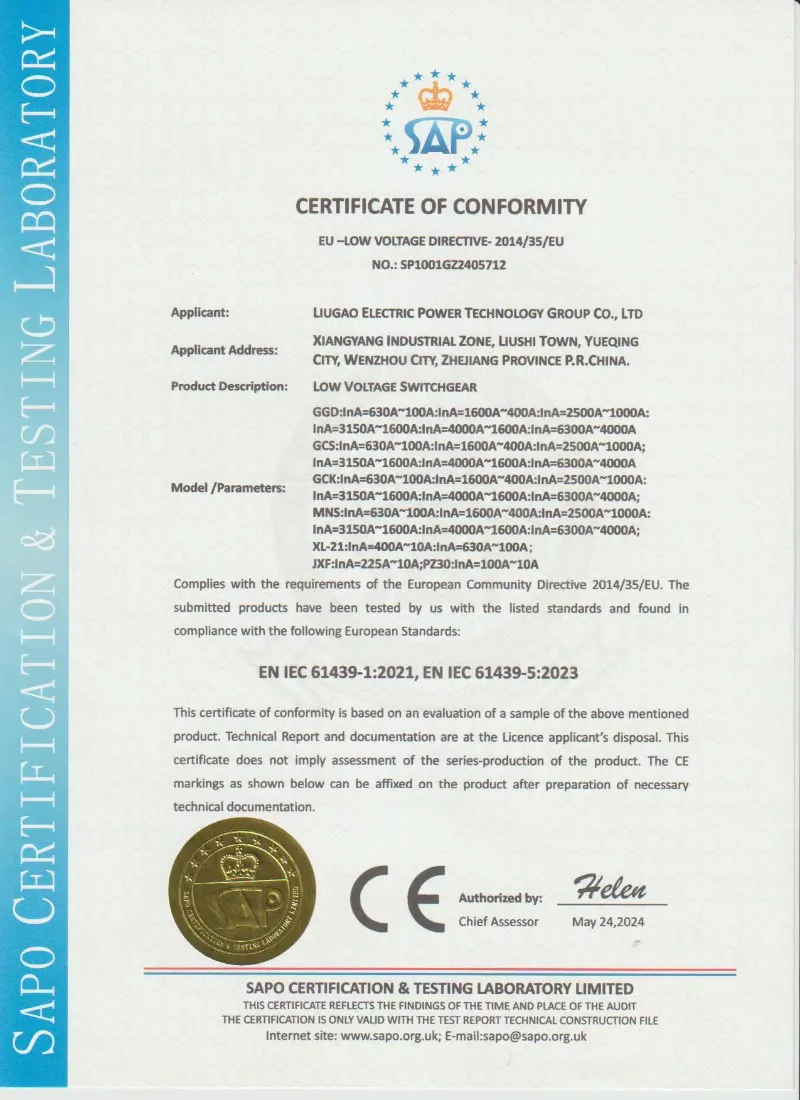

ການຢັ້ງຢືນແລະການຮັບປະກັນຄຸນນະພາບ

Lugao ຜະລິດ GCS draw-out ປະເພດແຮງດັນຕ່ໍາ switchgear ອີງຕາມຂໍ້ກໍານົດດ້ານວິຊາການຂອງໂຄງການແລະມາດຕະຖານ switchgear ແຮງດັນຕ່ໍາທີ່ໃຊ້ໄດ້ເຊັ່ນ IEC 61439-1/2 ແລະ GB/T 7251. ບົດລາຍງານການກວດກາແລະການທົດສອບປົກກະຕິສາມາດສະຫນອງໃຫ້ກ່ອນທີ່ຈະຈັດສົ່ງຕາມສັນຍາດ້ານວິຊາການທີ່ໄດ້ຮັບການຢືນຢັນ.

• ການອອກແບບແລະການທົດສອບໂດຍອີງໃສ່ IEC 61439-1/2
• GB/T 7251 ການຜະລິດແລະການກວດກາໂດຍອີງໃສ່
• ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ການທົດສອບ
• ການທົດສອບຄວາມຕ້ານທານຂອງ insulation
• ການທົດສອບການດໍາເນີນງານກົນຈັກສໍາລັບຫນ່ວຍງານລິ້ນຊັກ
• ການກວດກາຟັງຊັນ interlock
• ການ​ທົດ​ສອບ​ການ​ນໍາ​ໃຊ້​ສາຍ​ໄຟ​ແລະ​ການ​ທົດ​ສອບ​ການ​ທໍາ​ງານ​
• ການກວດກາ torque ການເຊື່ອມຕໍ່ Busbar
• ບົດລາຍງານການທົດສອບປົກກະຕິກ່ອນການຂົນສົ່ງ
• ຮູບພາບການກວດກາໂຮງງານມີໃຫ້ຕາມການຮ້ອງຂໍ



ການຫຸ້ມຫໍ່, ການຂົນສົ່ງ & ບໍລິການຫລັງການຂາຍ

ການຫຸ້ມຫໍ່ ແລະການຂົນສົ່ງ:

ແຕ່ລະປະເພດ GCS Draw-out ກະດານແຮງດັນຕ່ໍາ Switchgear ທໍາອິດແມ່ນຫໍ່ດ້ວຍຮູບເງົາ PE ເພື່ອຂັບໄລ່ຄວາມຊຸ່ມຊື່ນແລະຂີ້ຝຸ່ນ, ຫຼັງຈາກນັ້ນ encased ໃນ crates ໄມ້ທີ່ມີນ້ໍາຫນັກ, ເສີມດ້ວຍສາຍເຫຼັກ. ພວກເຮົາໃຊ້ການຫຸ້ມຫໍ່ທີ່ປະທັບຕາແບບສູນຍາກາດສໍາລັບອົງປະກອບເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນແລະມຸມປ້ອງກັນທີ່ຫຸ້ມຫໍ່ຢ່າງເຕັມສ່ວນເພື່ອປ້ອງກັນຄວາມເສຍຫາຍທີ່ມີຜົນກະທົບທາງຜ່ານ. ການຂົນສົ່ງມາດຕະຖານແມ່ນຜ່ານຕູ້ຄອນເທນເນີ 20GP / 40HQ, ການຂົນສົ່ງປະກັນໄພໂດຍຜູ້ປະກັນໄພທາງທະເລຊັ້ນນໍາຂອງໂລກເພື່ອປົກປ້ອງການລົງທຶນຂອງທ່ານຢ່າງເຕັມທີ່.




ບໍລິການຫຼັງການຂາຍ:

ບໍລິສັດ Lugao Power Co., Ltd ສະຫນອງການຮັບປະກັນ 12 ເດືອນທີ່ສົມບູນແບບນັບຕັ້ງແຕ່ມື້ທີ່ຄະນະກໍາມະການ (ຫຼື 18 ເດືອນນັບຈາກມື້ສົ່ງ, ອັນໃດກ່ອນ). ການບໍລິການຂອງພວກເຮົາລວມມີການຊ່ວຍເຫຼືອທາງສາຍດ່ວນດ້ານວິຊາການຕະຫຼອດ 24 ຊົ່ວໂມງ, ການແນະນຳວິດີໂອທາງໄກ, ແລະການບໍລິການຢູ່ບ່ອນຈາກວິສະວະກອນທີ່ໄດ້ຮັບການຢັ້ງຢືນເມື່ອມີຄວາມຈໍາເປັນ. ໃນກໍລະນີຂອງການປະຕິບັດຄວາມລົ້ມເຫຼວພາຍໃຕ້ສະພາບການດໍາເນີນງານປົກກະຕິ, ພວກເຮົາສະຫນອງການສ້ອມແປງຫຼືປ່ຽນຊິ້ນສ່ວນໂດຍບໍ່ເສຍຄ່າ.




ຄໍາຖາມແລະຄໍາຕອບຂອງລູກຄ້າ

ຖາມ: ປະເພດ GCS Draw-out Panel Switchgear ແຮງດັນຕໍ່າແມ່ນເຫມາະສົມກັບລະບົບ busway ທີ່ມີຢູ່ຂອງຂ້ອຍບໍ?

A: ແມ່ນແລ້ວ, ຄວາມເຂົ້າກັນໄດ້ຖືກສັງເກດເຫັນຢ່າງເຂັ້ມງວດ. ພວກເຮົາກຳນົດຄ່າການເຊື່ອມຕໍ່ຂາເຂົ້າຂອງ GCS Draw-out GCS ປະເພດ Low Voltage Panel Switchgear ເພື່ອສອດຄ່ອງກັນຢ່າງສົມບູນກັບຕົວປ່ຽນເສັ້ນທາງເທິງ ແລະ ການເຊື່ອມຕໍ່ busway downstream ຂອງທ່ານ. ກະລຸນາໃຫ້ຮູບແຕ້ມຮູບແບບສະຫຼັບເກຍຢູ່ໃນເວັບໄຊຂອງທ່ານໃນລະຫວ່າງຂັ້ນຕອນການຢືນຢັນທາງວິຊາການ ເພື່ອໃຫ້ພວກເຮົາສາມາດປັບແຕ່ງຈຸດເຊື່ອມຕໍ່ໄດ້.




ຖາມ: ຈະເກີດຫຍັງຂຶ້ນຖ້າລິ້ນຊັກລົ້ມເຫລວໃນລະຫວ່າງການດໍາເນີນງານ? ຂ້ອຍສາມາດແກ້ໄຂໄດ້ໂດຍບໍ່ມີການປິດຢ່າງເຕັມທີ່ບໍ?

A: ແນ່ນອນ, ການແລກປ່ຽນຮ້ອນຢ່າງໄວວາແມ່ນປະໂຫຍດຫຼັກຂອງມັນ. ທ່ານພຽງແຕ່ຫັນຕົວຕັດວົງຈອນພາຍໃນຊ່ອງສະເພາະນັ້ນໃຫ້ "ປິດ", ຖອນຫນ່ວຍງານທີ່ຜິດພາດ, ແລະເລື່ອນຢູ່ໃນບ່ອນຫວ່າງທີ່ມີການຈັດອັນດັບທີ່ຄືກັນ. ສ່ວນທີ່ເຫຼືອຂອງ GCS Draw-out ປະເພດ Low Voltage Panel Switchgear ຍັງສືບຕໍ່ປະຕິບັດງານ, ຟື້ນຟູພະລັງງານພາຍໃນນາທີ.




ຖາມ: ເຮັດແນວໃດເພື່ອປ້ອງກັນເຫດການ arc flash ໃນລະຫວ່າງການບໍາລຸງຮັກສາຢູ່ໃນຫ້ອງ busbar?

A: ຄວາມປອດໄພແມ່ນສໍາຄັນທີ່ສຸດ. ຊ່ອງ busbar ຕົ້ນ​ຕໍ​ແລະ​ສາ​ຂາ​ແມ່ນ compartmentalized ຢ່າງ​ເຕັມ​ທີ່​. ພວກ​ເຮົາ​ຕິດ​ຕັ້ງ​ສິ່ງ​ກີດ​ຂວາງ arc-proof ລະ​ຫວ່າງ​ຫ້ອງ​ການ​ຖອດ​ອອກ​ຂອງ​ຫນ່ວຍ​ບໍ​ລິ​ການ​ແລະ​ຫ້ອງ​ການ busbar ຕັ້ງ​. ເມື່ອເຂົ້າເຖິງພາກສ່ວນ busbar, ທຸກໆຫນ່ວຍງານທີ່ຢູ່ໃກ້ຄຽງສາມາດຖືກລັອກຢ່າງປອດໄພໃນຕໍາແຫນ່ງ "ຕັດການເຊື່ອມຕໍ່ / ທົດສອບ".
