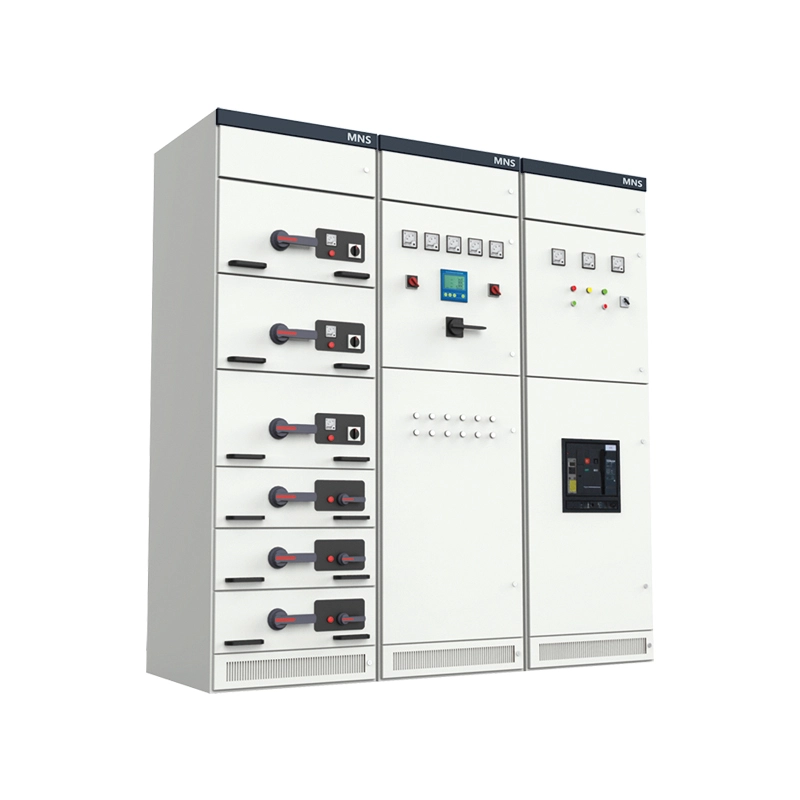

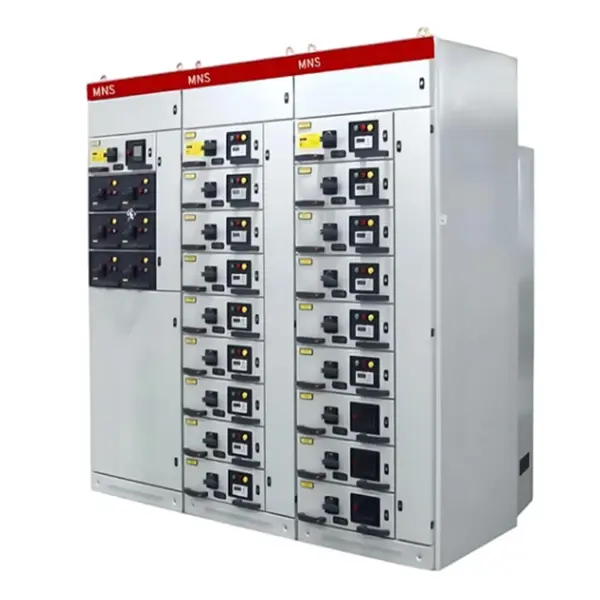

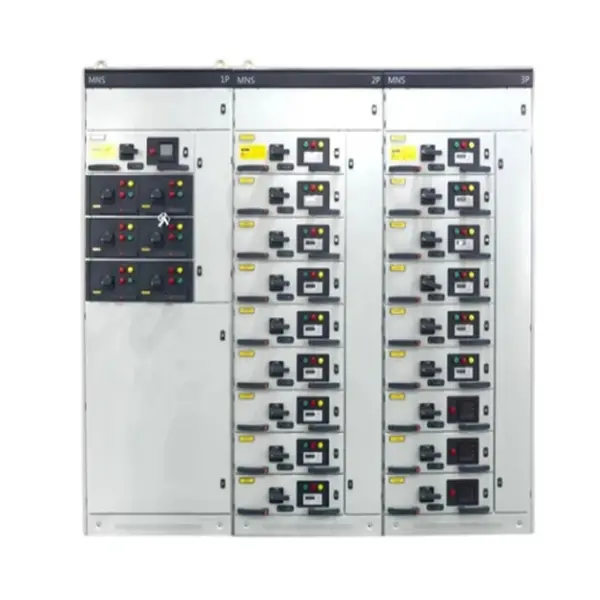

MNS Modularization Draw-out Type Switch Cabinet

ບໍລິສັດ Lugao Power Co., Ltd ແນະນໍາໃຫ້ທ່ານຊື້ MNS Modularization Draw-out type Switch Cabinet, ເປັນແພລະຕະຟອມ switchgear ແຮງດັນຕ່ໍາແບບໂມດູນທີ່ມີຄວາມຫນາແຫນ້ນສູງ. ມັນປະສົມປະສານການທໍາງານທີ່ສາມາດຖອນໄດ້ກັບໂມດູນມາດຕະຖານ, ເຮັດໃຫ້ການທົດແທນທີ່ໄວ, ການຂະຫຍາຍທີ່ສາມາດຂະຫຍາຍໄດ້, ແລະການບໍາລຸງຮັກສາທີ່ງ່າຍດາຍ. ເຫມາະສໍາລັບສະພາບແວດລ້ອມພະລັງງານທີ່ສໍາຄັນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

MNS Modularization Draw-out type Switch Cabinet ເປັນແຮງດັນຕ່ຳ (ເຖິງ 690V) ປຸ່ມສະຫຼັບປິດລ້ອມການປະກອບທີ່ຖືກອອກແບບມາຕາມກອບຂອງ MNS (Modular Network System). ແຕ່ລະຫນ່ວຍງານທີ່ມີປະໂຫຍດ - ເຊັ່ນ: ເຄື່ອງເລີ່ມຕົ້ນມໍເຕີ, ເບກເກີ, ຫຼືໂມດູນການສະຫນອງພະລັງງານ - ແມ່ນບັນຈຸຢູ່ໃນທໍ່ຖອດອອກສ່ວນບຸກຄົນທີ່ສາມາດໃສ່, ຖອນ, ຫຼືແລກປ່ຽນໄດ້ໂດຍບໍ່ຕ້ອງປິດລະບົບທັງຫມົດ. ຕູ້ດັ່ງກ່າວໃຫ້ບໍລິການສາມຫນ້າທີ່ຕົ້ນຕໍ: ການກະຈາຍພະລັງງານ (ໃຫ້ອາຫານຫຼາຍວົງຈອນຍ່ອຍ), ການຄວບຄຸມມໍເຕີ (ການເລີ່ມຕົ້ນ, ການຢຸດ, ປ້ອງກັນມໍເຕີ), ແລະການປ້ອງກັນລະບົບ (ວົງຈອນສັ້ນ, overload, ແລະການແຍກຄວາມຜິດດິນ). ໃນສັ້ນ, ມັນເປັນສູນການຄຸ້ມຄອງພະລັງງານ plug-and-play ສໍາລັບສະຖານທີ່ອຸດສາຫະກໍາແລະການຄ້າ.

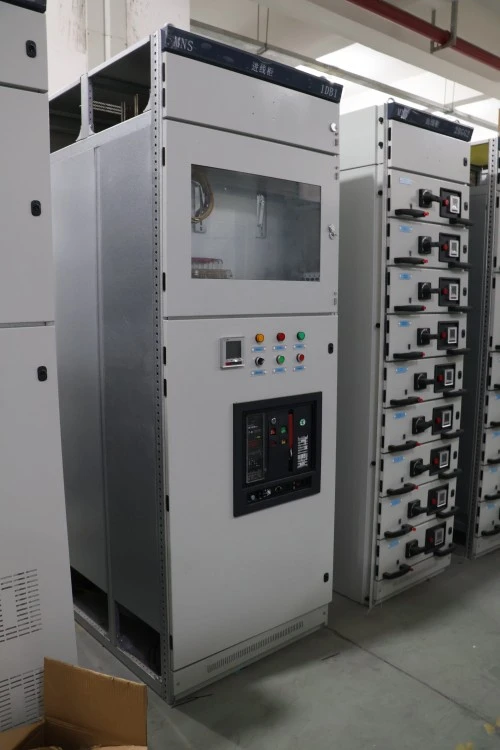

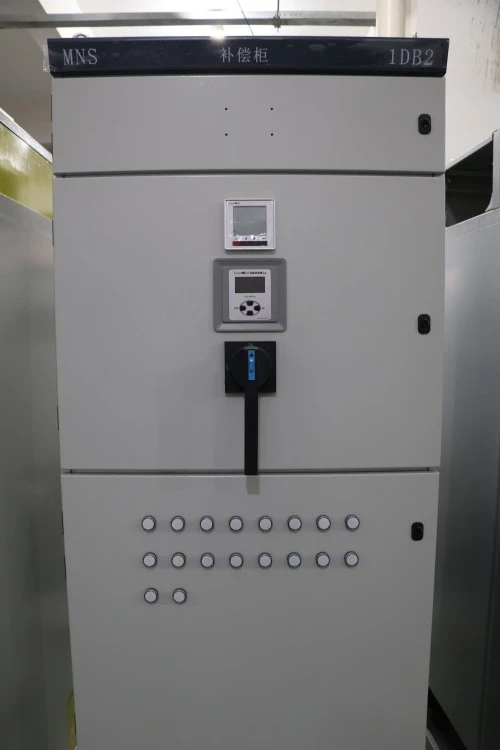

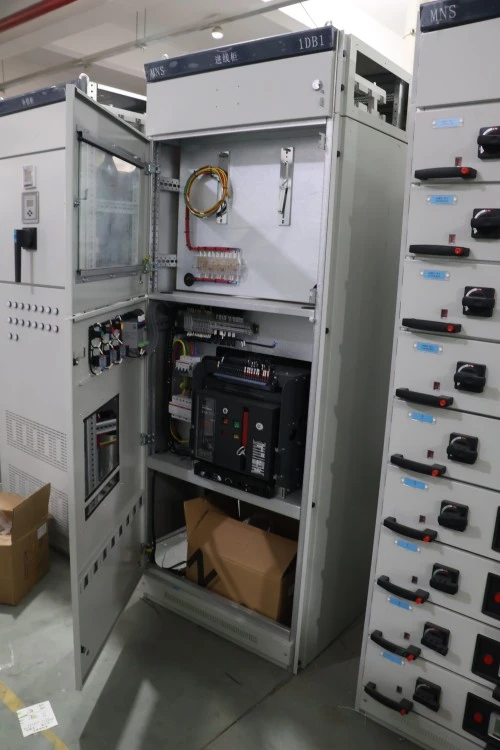

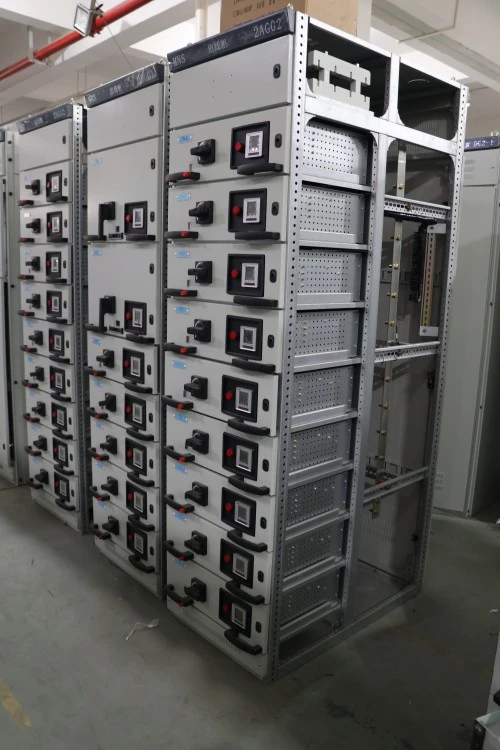

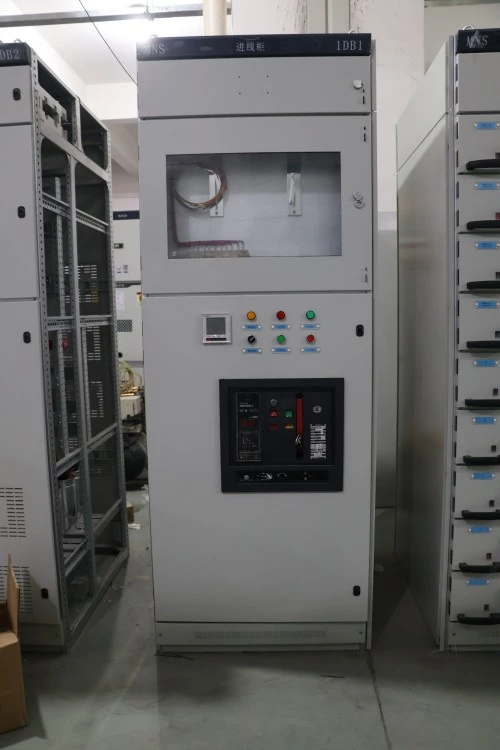

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

ຂໍ້ໄດ້ປຽບ	ລາຍລະອຽດ
ສະຖາປັດຕະຍະກໍາ modular ຢ່າງແທ້ຈິງ	ທຸກໆ cassette ການແຕ້ມອອກແມ່ນເປັນເອກະລາດກົນຈັກແລະໄຟຟ້າ. ທ່ານສາມາດເພີ່ມ, ເອົາອອກ, ຫຼືຍົກລະດັບ cassettes ໂດຍບໍ່ມີການ re-engineering ຕູ້ທັງຫມົດ. ນີ້ເຮັດໃຫ້ MNS Modularization Draw-out type Switch Cabinet ເຫມາະສໍາລັບໂຮງງານທີ່ເຕີບໃຫຍ່.
ຮອຍຕີນທີ່ມີຄວາມຫນາແຫນ້ນສູງ	ສູງສຸດ 24 ຫນ່ວຍງານທີ່ມີປະໂຫຍດຕໍ່ພາກຕັ້ງດຽວ (8E/2 cassettes). ຊ່ວຍປະຫຍັດພື້ນທີ່ຊັ້ນ 30–40% ເມື່ອປຽບທຽບກັບສະວິດບອດແບບຄົງທີ່ແບບດັ້ງເດີມ.
ກົນໄກການລິ້ນຊັກສາມຕໍາແຫນ່ງ	ການທົດສອບ, ໂດດດ່ຽວ, ແລະຕໍາແຫນ່ງທີ່ເຊື່ອມຕໍ່ກັນກັບ padlock-compatible interlock. ແຖບລິ້ນຊັກບໍ່ສາມາດຖືກໃສ່ບໍ່ຖືກຕ້ອງ – ຄູ່ມືທີ່ມີກະແຈປ້ອງກັນບໍ່ໃຫ້ເຂົ້າກັນໄດ້.
ການແບ່ງແຍກຢ່າງເຕັມທີ່ໂດຍການທໍາງານ	ຊ່ອງແຍກຕ່າງຫາກສໍາລັບລົດເມຕົ້ນຕໍ, ສາຍເຂົ້າ, ແລະຫນ່ວຍງານທີ່ເປັນປະໂຫຍດ. ການບັນຈຸ Arc ແລະການປ້ອງກັນການແຜ່ກະຈາຍຂອງໄຟແມ່ນປະກົດຂຶ້ນ.
ຄວາມສາມາດໃນການແລກປ່ຽນຄວາມຮ້ອນ	ປ່ຽນລິ້ນຊັກເຄື່ອງປ້ອນໃນຂະນະທີ່ລົດເມຫຼັກຍັງມີຊີວິດຢູ່. ເວລາຢຸດແມ່ນຈຳກັດໃຫ້ຕົວລິ້ນຊັກເອງ - ໂດຍປົກກະຕິແມ່ນຕ່ຳກວ່າ 5 ນາທີ.
ການດໍາເນີນງານແລະບໍາລຸງຮັກສາທາງຫນ້າເທົ່ານັ້ນ	ແຖບລິ້ນຊັກ, ສາຍສາຍ, ແລະການຄວບຄຸມທັງໝົດສາມາດເຂົ້າເຖິງໄດ້ຈາກທາງໜ້າ. ຕູ້ສາມາດໃສ່ກັບຝາໄດ້, ປະຫຍັດພື້ນທີ່ຫຼາຍ.
ທົນທານຕໍ່ວົງຈອນສັ້ນສູງ	ເຖິງ 100kA ສໍາລັບ 1 ວິນາທີ (ທົດສອບຕໍ່ IEC 61439-2). ລະບົບ busbar ແມ່ນ insulated ຢ່າງເຕັມສ່ວນແລະສະຫນັບສະຫນູນຕໍ່ກັບຄວາມກົດດັນແບບເຄື່ອນໄຫວ.
ການເຊື່ອມຕໍ່ທີ່ກຽມພ້ອມໃນອະນາຄົດ	ລີ້ນຊັກອັດສະລິຍະທາງເລືອກທີ່ມີເຊັນເຊີປະຈຸບັນ / ແຮງດັນແລະການສື່ສານ Modbus TCP. ການເຊື່ອມໂຍງໂດຍກົງເຂົ້າໃນ SCADA ຫຼືລະບົບການຄຸ້ມຄອງອາຄານຂອງທ່ານ.

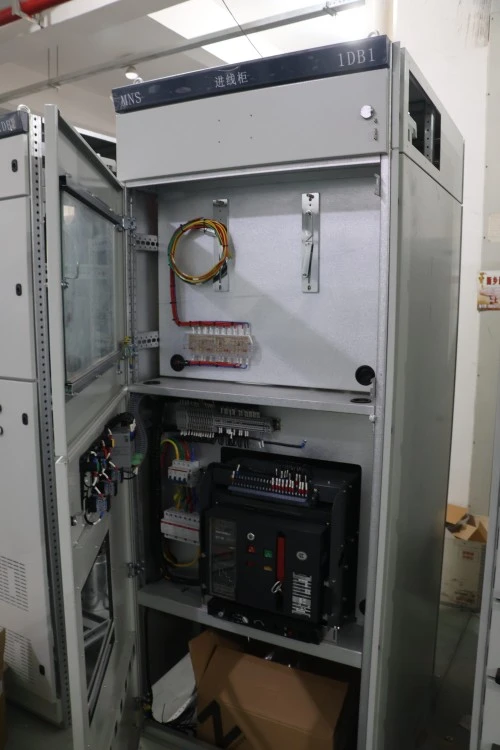

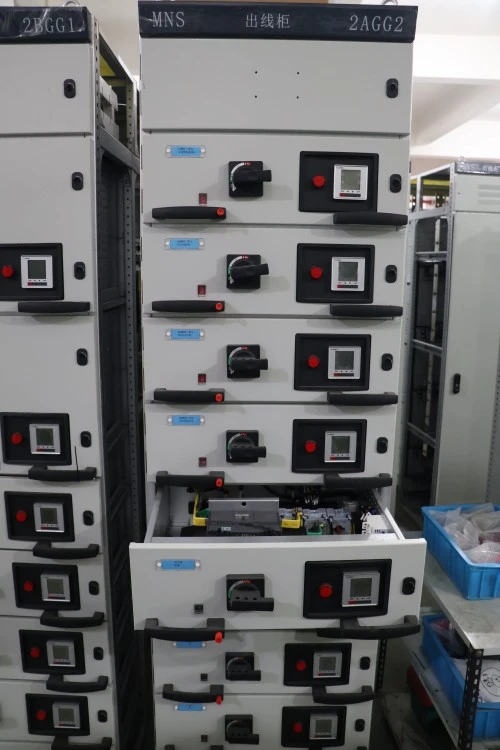

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

ຄຸນສົມບັດຜະລິດຕະພັນ

ບໍ່ເຫມືອນກັບຕູ້ທີ່ຖອນໄດ້ທົ່ວໄປ, MNS Modularization Draw-out ຕູ້ Switch ປະກອບມີລັກສະນະທີ່ໂດດເດັ່ນເຫຼົ່ານີ້:

ຄຸນສົມບັດ	ຜົນປະໂຫຍດສະເພາະ
ມືຈັບລິ້ນຊັກກັບຕົວຊີ້ວັດການດໍາເນີນງານປະສົມປະສານ	ຈັບສີສະແດງໃຫ້ເຫັນຕໍາແຫນ່ງ: ສີຂາວ (ໂດດດ່ຽວ), ສີເຫຼືອງ (ການທົດສອບ), ສີຂຽວ (ເຊື່ອມຕໍ່). ບໍ່ຈໍາເປັນຕ້ອງເປີດລິ້ນຊັກເພື່ອກວດສອບສະຖານະ.
shutters ອັດຕະໂນມັດສໍາລັບການຕິດຕໍ່ພົວພັນຄົງທີ່	ເມື່ອລິ້ນຊັກຖືກຖອດອອກ, ປະຕູໂລຫະອັດຕະໂນມັດກວມເອົາການຕິດຕໍ່ຄົງທີ່ສົດໆພາຍໃນ cradle ໄດ້. ປ້ອງກັນການຕິດຕໍ່ຂອງນິ້ວມືໂດຍບັງເອີນ.
Drawer interlock ກັບສະຫຼັບຕົ້ນຕໍ	Drawer ບໍ່ສາມາດໄດ້ຮັບການໃສ່ຫຼືຖອນອອກເວັ້ນເສຍແຕ່ວ່າ breaker circuit ຫຼັກຢູ່ໃນຕໍາແຫນ່ງ OFF. ປ້ອງກັນການ arcing ໃນລະຫວ່າງການເຄື່ອນໄຫວ.
ຊ່ອງໃສ່ສາຍເຄເບີ້ນຊື່	ການປ້ອນສາຍເຄເບີ້ນຈາກເທິງ ຫຼືລຸ່ມ ໂດຍບໍ່ມີຂໍ້ຈຳກັດລັດສະໝີໂຄ້ງ. ສະຫນັບສະຫນູນສາຍອາລູມິນຽມຫຼືທອງແດງເຖິງ 4x240mm²ຕໍ່ໄລຍະ.
ສາຍຮອງສາຍຈາກໂຮງງານມີສາຍເຫຼັກທີ່ມີຕົວເລກ	ທຸກໆສາຍຄວບຄຸມແມ່ນຖືກຕັດອອກກ່ອນແລະເປັນຕົວເລກ. ລີ້ນຊັກປ່ຽນມາພ້ອມຕົວເຊື່ອມຕໍ່ຮອງທີ່ຈັບຄູ່ກັນໄດ້ – ບໍ່ມີການສາຍໃໝ່ຢູ່ໃນບ່ອນ.
ນ້ໍາຫນັກລິ້ນຊັກ ≤25kg ສໍາລັບການດໍາເນີນງານຄູ່ມື	ຕູ້ລິ້ນຊັກ 8E/2 ແລະ 8E ສ່ວນໃຫຍ່ມີແສງສະຫວ່າງພຽງພໍສໍາລັບການຈັບຄົນດຽວໂດຍບໍ່ມີເຄື່ອງມືຍົກ. ລີ້ນຊັກທີ່ໜັກກວ່າມີ roller-assist.
ເຫຼັກມ້ວນເຢັນທີ່ມີການເຄືອບຕ້ານການ condensation	ການເຄືອບພິເສດປ້ອງກັນຄວາມຊຸ່ມຊື້ນ wicking; ທົດສອບການສີດເກືອ 500 ຊົ່ວໂມງ (ISO 9227). ເຫມາະສໍາລັບສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ.

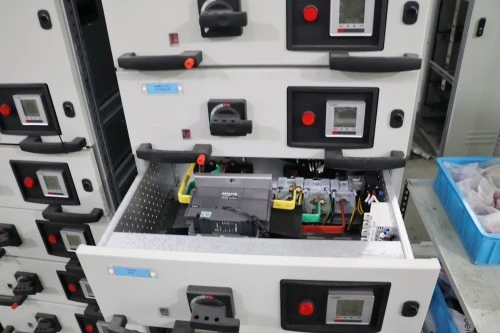

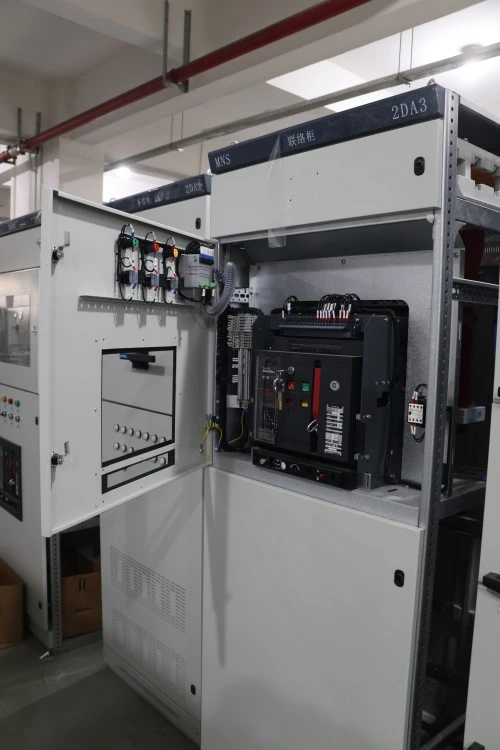

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

ຕົວກໍານົດການຜະລິດຕະພັນ

ພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ລະດັບແຮງດັນປະຕິບັດງານ	380V / 400V / 690V AC
ລະດັບແຮງດັນສນວນ	ເຖິງ 1000V
ການຈັດອັນດັບປັດຈຸບັນຂອງ Main Busbar	ເຖິງ 4000A ຫຼື 6300A ຂຶ້ນກັບການຕັ້ງຄ່າ
ລະດັບຄວາມທົນທານຕໍ່ເວລາສັ້ນ	ເຖິງ 50kA / 65kA / 100kA, ຂຶ້ນກັບຄວາມຕ້ອງການຂອງໂຄງການ
ໂມດູນລິ້ນຊັກ	8E/2, 8E, 16E, 24E
ລະດັບການປົກປ້ອງ	IP30 / IP40 ມາດຕະຖານ, IP54 ທາງເລືອກ
ຮູບແບບການແຍກ	ແບບຟອມ 2b, ແບບຟອມ 3b, ແບບຟອມ 4b ທາງເລືອກ
ມາດຕະຖານທີ່ນຳໃຊ້ໄດ້	IEC 61439-1, IEC 61439-2, GB/T 7251
ສາຍເຂົ້າ	ການເຂົ້າສາຍທາງເທິງ ຫຼືລຸ່ມ
ການຕິດຕັ້ງ	ການຕິດຕັ້ງພາຍໃນ

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ (ສະຖານະການ)

MNS Modularization Draw-out type Switch Cabinet ຖືກນຳໃຊ້ຢ່າງກວ້າງຂວາງໃນ:

● ໂຮງງານອຸດສາຫະກໍາ: ສາຍປະກອບລົດຍົນ, ການຜະລິດອາຫານ ແລະ ເຄື່ອງດື່ມ, ການປຸງແຕ່ງສານເຄມີ

● ສູນການຄ້າ: ສູນການຄ້າ, ອາຄານຫ້ອງການສູງ, ໂຮງໝໍ

● ພື້ນຖານໂຄງລ່າງ: ໂຮງງານບຳບັດນ້ຳ, ສະຖານີສູບນ້ຳ, ລະບົບການຈັດການກະເປົ໋າຂອງສະໜາມບິນ

● ສູນຂໍ້ມູນ: ກະດານກະຈາຍແຮງດັນຕໍ່າ (LVMDB) ແລະແຜງໄຟຟ້າທາງໄກ (RPP)

● ພະລັງງານທົດແທນ: ໝໍ້ແປງໄຟຟ້າແສງຕາເວັນ, ກັງຫັນລົມ

● ທາງທະເລ ແລະນອກຝັ່ງ: ການກະຈາຍພະລັງງານຂອງເຮືອກຳປັ່ນ

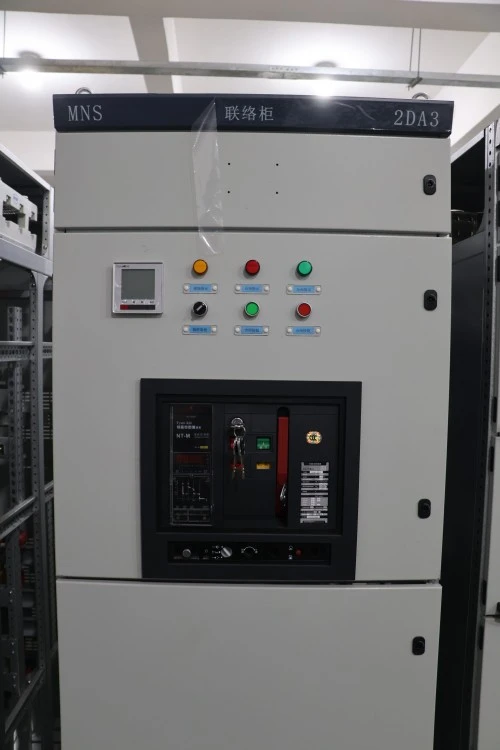

Mns Modularization Draw Out Type Switch Cabinet

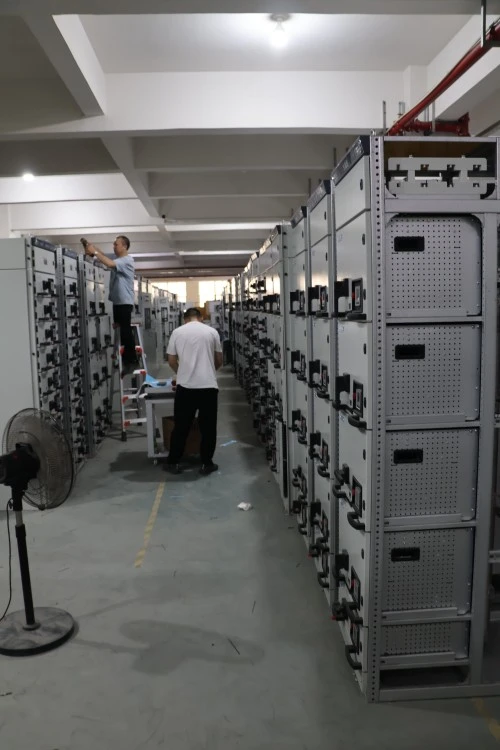

ລາຍລະອຽດການຜະລິດ

● Lugao Power Co., Ltd.ຜະລິດແຕ່ລະ MNS Modularization Draw-out ຕູ້ Switch ດ້ວຍຄວາມແມ່ນຍໍາ:

● ວັດສະດຸຫຸ້ມຫໍ່: ເຫຼັກມ້ວນເຢັນໜາ 2.0 ມມ, ກອບການເຊື່ອມໂລຫະດ້ວຍມາດຕະຖານ IP40 (ທາງເລືອກ IP54). ຄວາມຫນາຂອງການເຄືອບຝຸ່ນ≥80μm, RAL 7035 ສີເທົາອ່ອນ.

● ລະບົບ Busbar: ແຖບທອງແດງສີ່ຫລ່ຽມ (98% IACS conductivity) ທີ່ມີຂໍ້ຕໍ່ທີ່ເຮັດດ້ວຍກົ່ວ. busbars ທັງຫມົດແມ່ນ insulated ຢ່າງເຕັມສ່ວນໂດຍໃຊ້ແຂນຫົດຕົວຄວາມຮ້ອນ (ສີແດງ, ສີເຫຼືອງ, ສີຟ້າ, ສີຂີ້ເຖົ່າສໍາລັບກາງ).

● ແຖບລີ້ນຊັກ: ສ້າງຂຶ້ນຈາກເຫຼັກສັງກະສີ 2.5 ມມ ດ້ວຍລູກກິ້ງໄນລອນທີ່ເຮັດດ້ວຍຕົວມັນເອງ. Drawer insertion/extraction force ≤150N ຫຼັງຈາກ 500 ຮອບ.

● ຕິດຕໍ່ພົວພັນຄົງທີ່: ໂລຫະປະສົມເງິນປາຍ, ການອອກແບບທີ່ບັນຈຸພາກຮຽນ spring. ໃຫ້ຄະແນນສໍາລັບການແຊກ 2,000 ໂດຍບໍ່ມີການທໍາລາຍປະສິດທິພາບ.

● ຕິດຕໍ່ພົວພັນຮອງ: 24-pin plug-and-socket connectors ເຄືອບເງິນ. ອອກແບບມາສໍາລັບ 10,000 ຮອບການຫາຄູ່.

● ການລະບຸຕົວຕົນຂອງລິ້ນຊັກ: ຕົວຖືປ້າຍທີ່ແກະສະຫຼັກດ້ວຍເລເຊີຢູ່ດ້ານໜ້າຂອງແຕ່ລະລິ້ນຊັກ. ລະຫັດ QR ເປັນທາງເລືອກສໍາລັບການຕິດຕາມຊັບສິນດິຈິຕອນ.

● ການທົດສອບຈາກໂຮງງານ: ທຸກໆຫນ່ວຍງານທີ່ເຮັດວຽກຜ່ານການກວດສອບສາຍໄຟທີ່ສົມບູນ, ການທົດສອບຄວາມແຮງຂອງ dielectric (2.5kV ສໍາລັບ 1 ນາທີ), ແລະການທົດສອບການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມ (ໃນ 1.1x rating ໃນປັດຈຸບັນ). ບົດລາຍງານການທົດສອບແມ່ນລວມກັບການຂົນສົ່ງ.

ການຢັ້ງຢືນແລະການຮັບປະກັນຄຸນນະພາບ

Lugao ປະຕິບັດຕາມຂັ້ນຕອນການຄຸ້ມຄອງຄຸນນະພາບໂດຍອີງໃສ່ ISO ສໍາລັບການຜະລິດ switchgear. ສໍາລັບຄໍາສັ່ງຂອງໂຄງການ, ພວກເຮົາສາມາດສະຫນອງເອກະສານການກວດກາ, ບົດລາຍງານການທົດສອບປົກກະຕິແລະຮູບພາບຜະລິດຕະພັນກ່ອນການຂົນສົ່ງຕາມສັນຍາດ້ານວິຊາການທີ່ໄດ້ຮັບການຢືນຢັນ.

ລະບົບການຄຸ້ມຄອງຄຸນນະພາບ ISO 9001
ລະບົບການຄຸ້ມຄອງສິ່ງແວດລ້ອມ ISO 14001
ການອອກແບບແລະການທົດສອບໂດຍອີງໃສ່ IEC 61439-1/2
ບົດລາຍງານການທົດສອບປົກກະຕິກ່ອນການຂົນສົ່ງ
ຮູບພາບການກວດກາໂຮງງານມີໃຫ້ຕາມການຮ້ອງຂໍ

Lugao ISO 9001 quality management certificate

Lugao IEC 61439 certificate for low voltage switchgear

ການຫຸ້ມຫໍ່, ການຂົນສົ່ງ & ຫຼັງຈາກການຂາຍ

ການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ

● ການຫຸ້ມຫໍ່ຂອງລິ້ນຊັກສ່ວນບຸກຄົນ: ຫໍ່ຟອງຕ້ານການ static ພາຍໃນກ່ອງ corrugated, ຕິດສະຫຼາກທີ່ມີແຜນວາດວົງຈອນແລະການຈັດອັນດັບ.

●ການຫຸ້ມຫໍ່ຕູ້ຕົ້ນຕໍ: ຮູບເງົາ stretch + ເຈ້ຍ VCI + crate ສົ່ງອອກໄມ້ອັດ (ຄວາມຫນາ 15mm). ພື້ນຖານ crate ທັງຫມົດແມ່ນເຫມາະກັບຖົງ forklift.

●ໄລຍະການຂົນສົ່ງ: FOB Ningbo, ທ່າເຮືອໃຫຍ່ CIF, ຫຼື EXW.

●ເວລານໍາ: 20 ມື້ເຮັດວຽກສໍາລັບການຕັ້ງຄ່າມາດຕະຖານ.

ບໍລິການຫຼັງການຂາຍ

● ໄລຍະເວລາຮັບປະກັນ: 12 ເດືອນນັບຈາກວັນທີ່ສົ່ງມອບໃຫ້ (ສູງສຸດ 18 ເດືອນຈາກການຂົນສົ່ງ).

● ການຊ່ວຍເຫຼືອດ້ານເຕັກນິກທາງໄກຟຣີຜ່ານການໂທວິດີໂອ ຫຼືອີເມລ໌ (ຕອບກັບພາຍໃນ 4 ຊົ່ວໂມງເຮັດວຽກ).

FAQs:

Q1: ຄວາມແຕກຕ່າງລະຫວ່າງລິ້ນຊັກ 8E/2, 8E, ແລະ 16E ແມ່ນຫຍັງ?

A: ເຫຼົ່ານີ້ຫມາຍເຖິງໂມດູນຄວາມສູງຂອງລິ້ນຊັກ: 8E / 2 = 100mm (ໂມດູນເຄິ່ງ), 8E = 200mm (ໂມດູນເຕັມ), 16E = 400mm (ໂມດູນຄູ່). ລີ້ນຊັກທີ່ໃຫຍ່ກວ່າ, ອັດຕາປະຈຸບັນທີ່ອະນຸຍາດໄດ້ສູງຂື້ນ ແລະ ມີອຸປະກອນສຳຮອງເພີ່ມເຕີມ.

Q2: ຂ້ອຍສາມາດປ່ຽນລິ້ນຊັກໄດ້ໂດຍບໍ່ຕ້ອງຕັດການເຊື່ອມຕໍ່ຂາເຂົ້າບໍ?

A: ແມ່ນແລ້ວ. ນີ້ແມ່ນຄຸນສົມບັດຫຼັກຂອງ MNS Modularization Draw-out type Switch Cabinet. ຍ້າຍລິ້ນຊັກໄປຕຳແໜ່ງທີ່ໂດດດ່ຽວ (ມືຈັບສີຂາວ), ປົດລັອກ ແລະດຶງມັນອອກ. ລົດເມຫຼັກຍັງຄົງມີພະລັງ. ຢ່າງໃດກໍ່ຕາມ, ສະເຫມີຕັດການເຊື່ອມຕໍ່ດ້ານການໂຫຼດກ່ອນ.

Q3: ຕູ້ມາພ້ອມກັບລະບົບຕິດຕາມອຸນຫະພູມບໍ?

A: ຫນ່ວຍງານມາດຕະຖານບໍ່ລວມເອົາການຕິດຕາມ, ແຕ່ພວກເຮົາສະເຫນີທາງເລືອກໃນການລິ້ນຊັກອັດສະລິຍະທີ່ມີເຊັນເຊີ PT100 ຝັງໄວ້ແລະຫນ່ວຍງານສະແດງກາງສະແດງໃຫ້ເຫັນອຸນຫະພູມ busbar ແລະ drawer.

ຄໍາຖາມທີ 4: ຕູ້ສາມາດຂະຫຍາຍໄດ້ໃນພາຍຫລັງໂດຍບໍ່ມີການປ່ຽນແທນພາກສ່ວນທີ່ມີຢູ່ແລ້ວບໍ?

A: ແມ່ນແລ້ວ. ແຕ່ລະພາກຕັ້ງແມ່ນອອກແບບກົນຈັກແລະໄຟຟ້າສໍາລັບການເຊື່ອມຕໍ່ຂ້າງ. ທ່ານສາມາດ bolt cubicle ເພີ່ມເຕີມຕໍ່ກັບທ້າຍທັງສອງແລະເຊື່ອມຕໍ່ busbars ໂດຍໃຊ້ຊຸດຂະຫຍາຍທີ່ສະຫນອງໃຫ້.
