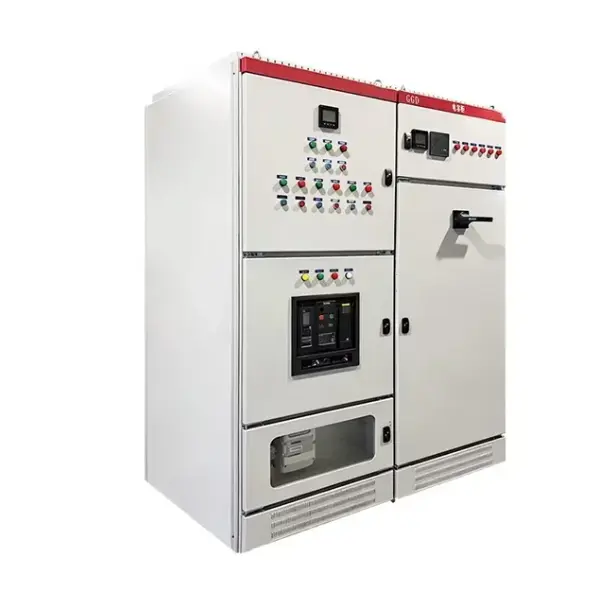

GGD Modular Fixed Type Switchgear ແຮງດັນຕ່ໍາ

ນິຍາມ ແລະ ເອກະລັກຫຼັກ

GGD Modular Fixed Type Switchgear ແຮງດັນຕ່ໍາ ແມ່ນການປະກອບສະວິດເກຍໃນລົ່ມ, ຢືນຢູ່ພື້ນ, ຫຸ້ມດ້ວຍໂລຫະ. ມັນໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການກະຈາຍພະລັງງານ AC ແຮງດັນຕໍ່າໃນສາມໄລຍະລະບົບໄຟຟ້າອຸດສາຫະກໍາແລະການຄ້າ. ໃນຖານະເປັນຜະລິດຕະພັນພື້ນຖານໃນລໍາດັບຊັ້ນການແຈກຢາຍພະລັງງານ, ມັນຕັ້ງຢູ່ລະຫວ່າງປ່ຽງສອງຂອງຫມໍ້ແປງໄຟແລະກະດານກະຈາຍສາຂາສຸດທ້າຍ, ເຮັດວຽກເປັນສູນກາງພະລັງງານຕົ້ນຕໍຂອງການຕິດຕັ້ງ.

ຕົວກໍານົດການຜະລິດຕະພັນ

ການຢັ້ງຢືນແລະການຮັບປະກັນຄຸນນະພາບ

Lugaoຜະລິດ GGD ປະເພດຄົງທີ່ switchgear ແຮງດັນຕ່ໍາຕາມຄວາມຕ້ອງການດ້ານວິຊາການຂອງໂຄງການແລະມາດຕະຖານ switchgear ແຮງດັນຕ່ໍາທີ່ນໍາໃຊ້. ບົດລາຍງານການກວດກາແລະການທົດສອບປົກກະຕິສາມາດສະຫນອງໃຫ້ກ່ອນການຂົນສົ່ງຕາມສັນຍາດ້ານວິຊາການທີ່ໄດ້ຮັບການຢືນຢັນ.

• ການອອກແບບແລະການທົດສອບໂດຍອີງໃສ່ IEC 61439-1/2
• GB/T 7251 ການຜະລິດແລະການກວດກາໂດຍອີງໃສ່
• ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ການທົດສອບ
• ການທົດສອບຄວາມຕ້ານທານຂອງ insulation
• ສາຍໄຟແລະການກວດສອບການເຮັດວຽກທີ່ມີປະໂຫຍດ
• ການກວດສອບອຸນຫະພູມເພີ່ມຂຶ້ນຕາມການຕັ້ງຄ່າ
• ບົດລາຍງານການທົດສອບປົກກະຕິກ່ອນການຂົນສົ່ງ
• ຮູບພາບການກວດກາໂຮງງານມີໃຫ້ຕາມການຮ້ອງຂໍ

ປັດຊະຍາການຕິດຕັ້ງຄົງທີ່

ບໍ່ເຫມືອນກັບສະວິດເກຍປະເພດແຕ້ມອອກທີ່ຫົວຫນ່ວຍທີ່ເປັນປະໂຫຍດສາມາດຖອນອອກໃນສະໄລ້, GGD ໃຊ້ແນວຄວາມຄິດການຕິດຕັ້ງແບບຖາວອນ:

● ອຸປະກອນຫຼັກທັງໝົດ—ເຄື່ອງຕັດວົງຈອນອາກາດ (ACBs), ເຄື່ອງຕັດວົງຈອນທີ່ມີແມ່ພິມ (MCCBs), ແລະສະວິດແຍກຕົວແຍກ—ຖືກປ໋ອງໂດຍກົງໃສ່ແຜ່ນຍຶດຕິດທີ່ແຂງ.

● ການເຊື່ອມຕໍ່ໄຟຟ້າລະຫວ່າງອຸປະກອນ ແລະ busbars ແມ່ນສາຍແຂງໂດຍນໍາໃຊ້ການເຊື່ອມຕໍ່ທອງແດງ bolted ຫຼືການເຊື່ອມຕໍ່ສາຍ, ບໍ່ແມ່ນການຕິດຕໍ່ plug-in.

●ວິທີການຄົງທີ່ນີ້ຈະກໍາຈັດຄວາມສັບສົນຂອງກົນຈັກ, ຄ່າໃຊ້ຈ່າຍ, ແລະການບໍາລຸງຮັກສາທີ່ກ່ຽວຂ້ອງກັບກົນໄກການເລື່ອນ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການຕິດຕັ້ງທີ່ຫມັ້ນຄົງ, ໄລຍະຍາວທີ່ຕໍາແຫນ່ງວົງຈອນບໍ່ຄ່ອຍປ່ຽນແປງ.

Modular Enclosure ການກໍ່ສ້າງ

● ຝາປິດແມ່ນສ້າງຂຶ້ນຈາກຫ້ອງໂຖງໂມດູລາທີ່ໄດ້ມາດຕະຖານ, ແຕ່ລະຫ້ອງມີຄວາມສູງແລະຄວາມເລິກດຽວກັນ:

● ຂະໜາດກອບ: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

●ແຕ່ລະ cubicle ແມ່ນໂມດູນເຫຼັກເຊື່ອມເອກະລາດທີ່ສາມາດ bolted ຂ້າງຄຽງເພື່ອປະກອບເປັນ lineup switchboard ຢ່າງຕໍ່ເນື່ອງ.

● Cubicles ຖືກຈັດປະເພດເປັນເຄື່ອງປ້ອນ (feeder-receiving), bus-coupler (bus interconnection), ຫຼື feeder (ການແຈກຢາຍຂາອອກ).

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

ຂໍ້ໄດ້ປຽບ 1 - ຄວາມທົນທານຂອງໂຄງສ້າງ

ກອບເຫຼັກ 8MF ເສີມຊ່ວຍຮັກສາສະຖຽນລະພາບກົນຈັກພາຍໃຕ້ລະດັບຄວາມທົນທານຕໍ່ວົງຈອນສັ້ນທີ່ໄດ້ຮັບການຢືນຢັນ. ລະດັບສູງສຸດທົນທານຕໍ່ປະຈຸບັນ: 63kA. ກອບຕູ້ໄດ້ຖືກອອກແບບເພື່ອສະຫນັບສະຫນູນວົງຈອນສັ້ນສະເພາະໂຄງການທົນທານຕໍ່ຄວາມຕ້ອງການ. ລະດັບສູງສຸດທົນທານຕໍ່ກະແສໄຟຟ້າສາມາດຕັ້ງຄ່າໄດ້ຕາມການອອກແບບໄຟຟ້າທີ່ໄດ້ຮັບການຢືນຢັນ.

ຂໍ້ໄດ້ປຽບ 2 – ການນຳໃຊ້ແບບໂມດູລາ ແລະໄວ

ມາດຕະຖານຂາເຂົ້າ, coupler, feeder cubicles. ຄວາມສູງ/ຄວາມເລິກຄືກັນ. ການ​ຕັ້ງ​ຄ່າ​ໂຄງ​ການ​ຢ່າງ​ວ່ອງ​ໄວ​ໂດຍ​ການ​ຈັດ​ຫນ່ວຍ​ມາດ​ຕະ​ຖານ​ຂ້າງ​ຄຽງ​. ຫຼຸດຜ່ອນເວລາການຕິດຕັ້ງຢູ່ບ່ອນ ແລະ ຄວາມຊັບຊ້ອນໃນການອອກແບບ.

ຂໍ້ໄດ້ປຽບ 3 – ວົງຈອນຊີວິດທີ່ມີປະສິດທິພາບ

ການຕິດຕັ້ງຄົງທີ່ (ບໍ່ມີກົນໄກການດຶງອອກ) ຫຼຸດລົງຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນ. ບໍ່ມີແຖບລິ້ນຊັກ, ຕິດຕໍ່ພົວພັນ plug-in, ຫຼື interlocks ສະລັບສັບຊ້ອນ. ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ຫນ້ອຍ​, ການ​ແຂ່ງ​ຂັນ​ຄ່າ​ໃຊ້​ຈ່າຍ​ທັງ​ຫມົດ​ຂອງ​ການ​ເປັນ​ເຈົ້າ​ຂອງ​.

ຂໍ້ໄດ້ປຽບ 4 – ການຈັດການຄວາມຮ້ອນທີ່ດີທີ່ສຸດ

ການລະບາຍຄວາມຮ້ອນແບບທໍາມະຊາດ: ຝາຫຼັງຄາທາງລຸ່ມ + ຝາຫຼັງຄາທີ່ມີລະບາຍອາກາດ. ສ້າງຜົນກະທົບຂອງທໍ່ລະບາຍອາກາດ – ອາກາດຮ້ອນຈະອອກມາ, ອາກາດເຢັນຈະເຂົ້າມາ. ບໍ່ມີພັດລົມ, ບໍ່ມີສຽງລົບກວນ, ບໍ່ມີການຮັກສາເພີ່ມເຕີມ.

ຂໍ້ໄດ້ປຽບ 5 – ການບໍາລຸງຮັກສາແບບງ່າຍດາຍ & ການດໍາເນີນງານ

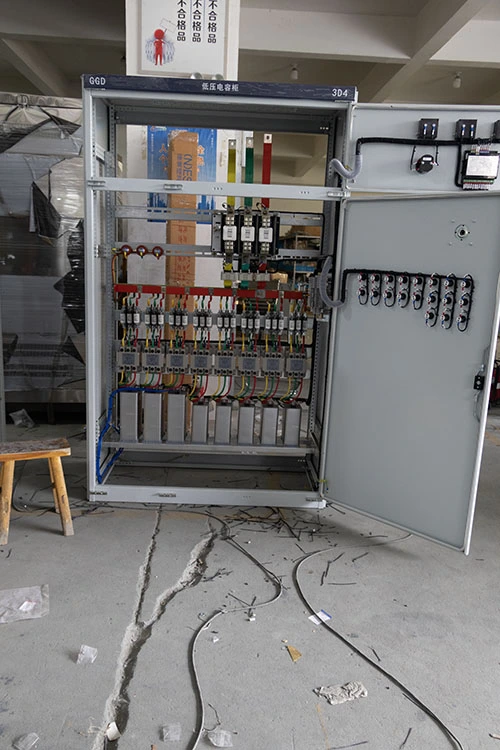

ການຄວບຄຸມ, ແມັດ, ຕົວຊີ້ວັດກ່ຽວກັບປະຕູທາງຫນ້າຢູ່ທີ່ຄວາມສູງ ergonomic. ເບກເກີຈັບເຂົ້າໄດ້ໂດຍບໍ່ຕ້ອງເປີດປະຕູ. ການຈັດວາງພາຍໃນທີ່ກວ້າງຂວາງມີ busbar ແຍກ, ເບກເກີ, ຊ່ອງສາຍເຄເບີ້ນ - ການກວດສອບສາຍຕາງ່າຍ.

ຄຸນສົມບັດຜະລິດຕະພັນ

ຄຸນນະສົມບັດ 1: ລະບົບການເຄືອບຜົງຫຼາຍຊັ້ນ

ທຸກໆກະດານເຫຼັກຜ່ານການປະຕິບັດ pretreatment ຫ້າຂັ້ນຕອນ (degreasing, rinsing, phosphating, passivation, ແລະເວລາແຫ້ງ) ກ່ອນທີ່ຈະໄດ້ຮັບການເຄືອບຝຸ່ນ epoxy-polyester electrostatic ເປັນເອກະພາບ. ການເຄືອບນີ້ສະຫນອງການຍຶດເກາະແລະທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ, ຮັບປະກັນການGGD Modular Fixed Type Switchgear ແຮງດັນຕ່ໍາຮັກສາຮູບລັກສະນະແລະການປ້ອງກັນການກັດກ່ອນເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມອຸດສາຫະກໍາເຂດຮ້ອນຫຼືຄວາມຊຸ່ມຊື່ນສູງ.

ຄຸນນະສົມບັດ 2: ໂປ່ງໃສ Arc Barriers

Polycarbonate ອຸປະສັກລະຫວ່າງ busbar ຕົ້ນຕໍແລະຊ່ອງອຸປະກອນ. ສະຫນອງການເບິ່ງເຫັນ, ການແຍກທາງດ້ານຮ່າງກາຍສໍາລັບຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານໃນລະຫວ່າງການກວດກາ, ໃນຂະນະທີ່ອະນຸຍາດໃຫ້ການຢືນຢັນສາຍຕາຂອງສະພາບ busbar.

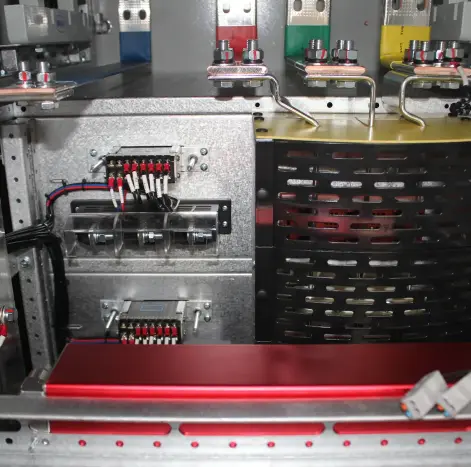

ຄຸນ​ລັກ​ສະ​ນະ 3​: ເຂດ​ການ​ສິ້ນ​ສາຍ​ສາຍ​ທີ່​ກວ້າງ​ຂວາງ​

● ຊ່ອງໃສ່ສາຍເຄເບີ້ນລຸ່ມຂະຫນາດໃຫຍ່ທີ່ມີແຜ່ນຕ່ອມເປີດ, ຮອງຮັບສາຍໄຟຂະຫນາດໃຫຍ່ທີ່ໂຄ້ງ radii. ຕົວຍຶດສາຍທີ່ສາມາດປັບໄດ້ລວມເຂົ້າເພື່ອບັນເທົາຄວາມກົດດັນໃນການເຊື່ອມຕໍ່ໄຟຟ້າ.

ຄຸນສົມບັດ 4: Busbar Earthing ປະສົມປະສານ

busbar ແຜ່ນດິນໂລກທອງແດງຢ່າງຕໍ່ເນື່ອງແລ່ນຄວາມຍາວປະກອບເຕັມທີ່ມີຈຸດທີ່ເຈາະລ່ວງຫນ້າຕໍ່ cubicle. ເຮັດໃຫ້ຄວາມງ່າຍຂອງການຜູກມັດແຜ່ນດິນໂລກຢູ່ໃນສະຖານທີ່ສໍາລັບວົງຈອນຂາເຂົ້າແລະຂາອອກ, ຮັບປະກັນການປະຕິບັດຕາມລະບົບແຜ່ນດິນໂລກ.

ຄຸນ​ລັກ​ສະ​ນະ 5​: ການ​ຈັບ​ພາຍ​ນອກ​ທີ່​ມີ​ການ​ສະ​ຫນອງ Padlock​

ເບກເກີຫຼັກຈັບຕິດຢູ່ພາຍນອກ, ສາມາດລັອກໄດ້ໃນຕຳແໜ່ງ OFF. ເປີດໃຊ້ LOTO ກົນຈັກທີ່ປອດໄພໃນລະຫວ່າງການບໍາລຸງຮັກສາ, ສະຫນອງການແຍກສາຍຕາທີ່ຊັດເຈນ.

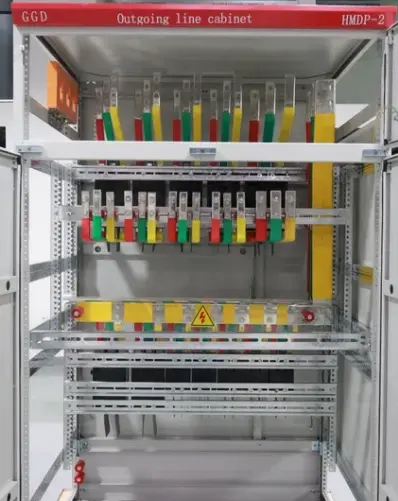

ຄຸນສົມບັດ 6: ການຕັ້ງຄ່າ Busbar ປ່ຽນແປງໄດ້

ຮອງຮັບການເຂົ້າສາຍທາງເທິງ/ລຸ່ມ, ແລະການກະຈາຍ 3P4W ຫຼື 3P5W. Phase busbars ຖືກຫມາຍຢ່າງຊັດເຈນດ້ວຍລະຫັດສີມາດຕະຖານ (ສີເຫຼືອງ, ສີຂຽວ, ສີແດງ, ສີຟ້າສໍາລັບກາງ) ເພື່ອຫຼຸດຜ່ອນຄວາມຜິດພາດຂອງສາຍໄຟ.

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

GGD Modular Fixed Type Switchgear ແຮງດັນຕ່ໍາ ຖືກນໍາມາໃຊ້ຢ່າງກວ້າງຂວາງໃນທົ່ວຂະແຫນງການຕ່າງໆທີ່ມີການແຈກຢາຍຄົງທີ່ທີ່ເຊື່ອຖືໄດ້ແມ່ນຈັດລໍາດັບຄວາມສໍາຄັນ:

● ການບໍລິການອາຄານ ແລະ ໂຄງສ້າງພື້ນຖານ: ການກະຈາຍແສງຂັ້ນໄດໃນຫໍທີ່ຢູ່ອາໄສທີ່ສູງ, ການສະຫນອງພະລັງງານລະບາຍອາກາດຂອງບ່ອນຈອດລົດໃຕ້ດິນ, ແລະຕູ້ຄວບຄຸມໄຟຖະຫນົນຂອງເທດສະບານ.

● ລະບົບຊ່ວຍອຸດສາຫະ ກຳ: ແຜງພະລັງງານໃນຫ້ອງອັດ, ເຄື່ອງປ້ອນເຄື່ອງຈັກໃນຂະບວນການບໍ່ສຳຄັນໃນໂຮງງານຊີມັງ ແລະ ໂຮງງານລວມ, ແລະກະດານຈຳໜ່າຍສາງຂອງໂຮງງານ.

● ການບຳບັດນ້ຳ ແລະນ້ຳເສຍ: ເຄື່ອງປ້ອນເຄື່ອງຈັກປ້ຳສຳລັບດູດນ້ຳດິບ ແລະ ການລະບາຍນ້ຳເສຍທີ່ຖືກບຳບັດ, ແລະການສະໜອງພະລັງງານອຸປະກອນທີ່ໃຊ້ຢາເຄມີ.

● ພະລັງງານທົດແທນ: ແຜງຜະສົມຜະສານ AC ແລະກະດານກະຈາຍພະລັງງານຊ່ວຍໃນຟາມແສງຕາເວັນທີ່ຕິດຢູ່ພື້ນດິນ.

● ສິ່ງອໍານວຍຄວາມສະດວກທາງດ້ານການຄ້າ: ການຊິງໂຄຣນເຄື່ອງກໍາເນີດໄຟຟ້າສຳຮອງ ແລະແຜງແຈກຢາຍຢູ່ໃນສູນການຄ້າ, ແລະແຜງເຄື່ອງປ້ອນເຄື່ອງເຢັນ HVAC ໃນສະຖານີພະລັງງານວິທະຍາເຂດມະຫາວິທະຍາໄລ.

● ໄຟຟ້າຊົ່ວຄາວ & ການກໍ່ສ້າງ: ກ່ອງແຈກຈ່າຍໄຟຟ້າຊົ່ວຄາວຂອງສະຖານທີ່ ແລະ ແຜງສະໜອງພະລັງງານຂອງເຄື່ອງກໍ່ສ້າງ, ເຊິ່ງການກໍ່ສ້າງທີ່ຄົງທີ່ຄົງທີ່ໃຫ້ຄວາມທົນທານດີກ່ວາການອອກແບບແຜງທີ່ອ່ອນກວ່າ.

ການຫຸ້ມຫໍ່ແລະການຂົນສົ່ງ

ແຕ່ລະຕູ້ switchgear ແຮງດັນຕ່ໍາ GGD ໄດ້ຖືກປ້ອງກັນດ້ວຍຮູບເງົາຕ້ານການ rust, padding ໂຟມແລະການຫຸ້ມຫໍ່ສົ່ງອອກໄມ້ອັດ. ພື້ນຖານຕູ້ສາມາດຖືກອອກແບບສໍາລັບການຈັດການລົດຍົກຕາມຄວາມຕ້ອງການຂອງການຂົນສົ່ງ.

ການຫຸ້ມຫໍ່: ຮູບເງົາ stretch, ປ້ອງກັນຄວາມຊຸ່ມຊື່ນແລະກໍລະນີສົ່ງອອກໄມ້ອັດ

ການຂົນສົ່ງ: FOB Ningbo, ທ່າເຮືອໃຫຍ່ CIF ຫຼື EXW ທີ່ມີຢູ່

ການແກ້ໄຂຕູ້: ອົງປະກອບພາຍໃນເສີມກ່ອນການຂົນສົ່ງ

ເອກະສານ: ບັນຊີລາຍຊື່ການຫຸ້ມຫໍ່, ແຜນວາດສາຍໄຟແລະບົດລາຍງານການທົດສອບລວມ

ບໍລິການຫຼັງການຂາຍ

ສະຫນັບສະຫນູນດ້ານວິຊາການສໍາລັບການຕິດຕັ້ງແລະການນໍາຫນ້າ

ແຜນຜັງສາຍແລະໂຄງຮ່າງການສະຫນັບສະຫນຸນການແຕ້ມຮູບ

ຄໍາແນະນໍາອາໄຫຼ່ສໍາລັບ breakers, ແມັດແລະອົງປະກອບຄວບຄຸມ

ເງື່ອນໄຂການຮັບປະກັນຕາມຂໍ້ຕົກລົງການສັ່ງຊື້ທີ່ໄດ້ຮັບການຢືນຢັນ

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງ GGD fixed switchgear ແລະ GCS/MNS draw-out switchgear?

GGD ໃຊ້ຕົວເບກເກີທີ່ຕິດຢູ່ຄົງທີ່ ແລະການເຊື່ອມຕໍ່ສາຍແຂງ, ໃນຂະນະທີ່ GCS ຫຼື MNS ໃຊ້ຫົວໜ່ວຍລິ້ນຊັກທີ່ຖອດອອກໄດ້. GGD ແມ່ນປະຫຍັດຄ່າໃຊ້ຈ່າຍຫຼາຍສໍາລັບລະບົບການແຈກຢາຍທີ່ຫມັ້ນຄົງທີ່ວົງຈອນບໍ່ຈໍາເປັນຕ້ອງມີການທົດແທນເລື້ອຍໆ.

Q2: ຕູ້ GGD ສາມາດປັບແຕ່ງໄດ້ຕາມແຜນຜັງເສັ້ນດຽວຂອງຂ້ອຍບໍ?

ແມ່ນແລ້ວ. Lugao ສາມາດກຳນົດຄ່າຂາເຂົ້າ, ເຄື່ອງປ້ອນ, ເຄື່ອງປ້ຳລົດເມ, ການວັດແທກ ແລະຕູ້ຊົດເຊີຍຕົວເກັບປະຈຸຕາມແຜນວາດໄຟຟ້າ ແລະຄວາມຕ້ອງການຂອງຍີ່ຫໍ້ອົງປະກອບຂອງທ່ານ.

Q3: ຍີ່ຫໍ້ສ່ວນປະກອບໃດສາມາດນໍາໃຊ້ໄດ້?

ທາງເລືອກທົ່ວໄປປະກອບມີ ABB, Schneider, Siemens, CHINT, Delixi ຫຼືຍີ່ຫໍ້ອື່ນໆທີ່ກໍານົດໂຄງການ, ອີງຕາມງົບປະມານແລະຄວາມຕ້ອງການດ້ານວິຊາການ.

Q4: ເອກະສານໃດທີ່ສະຫນອງໃຫ້ກ່ອນການຂົນສົ່ງ?

ພວກເຮົາສາມາດສະຫນອງການແຕ້ມຮູບ, ແຜນວາດສາຍ, ບົດລາຍງານການທົດສອບປົກກະຕິ, ບັນຊີລາຍຊື່ການຫຸ້ມຫໍ່ແລະຮູບພາບຜະລິດຕະພັນກ່ອນການຂົນສົ່ງຕາມຄໍາສັ່ງທີ່ໄດ້ຮັບການຢືນຢັນ.
