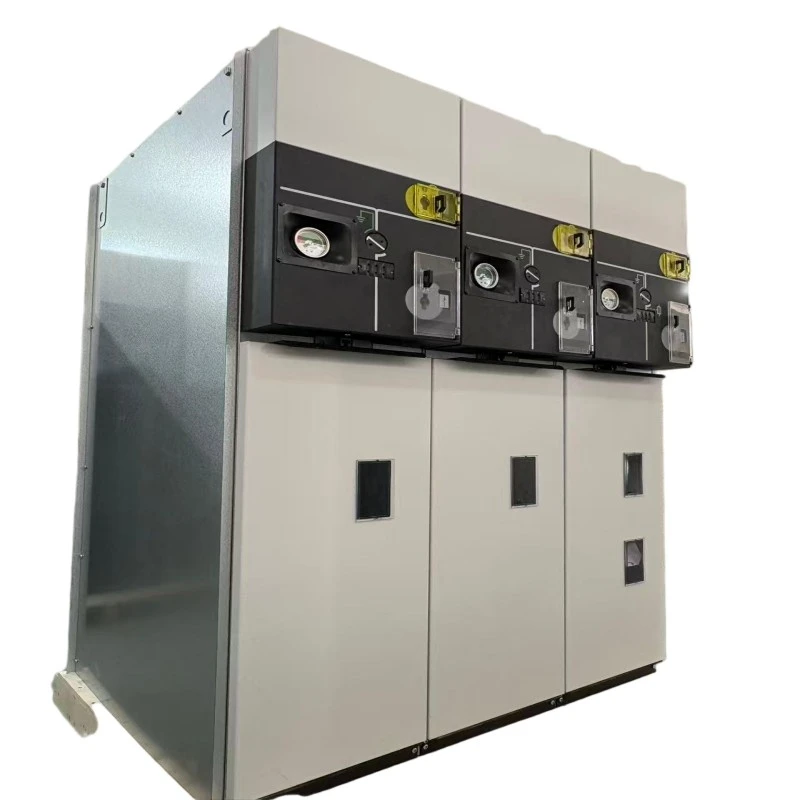

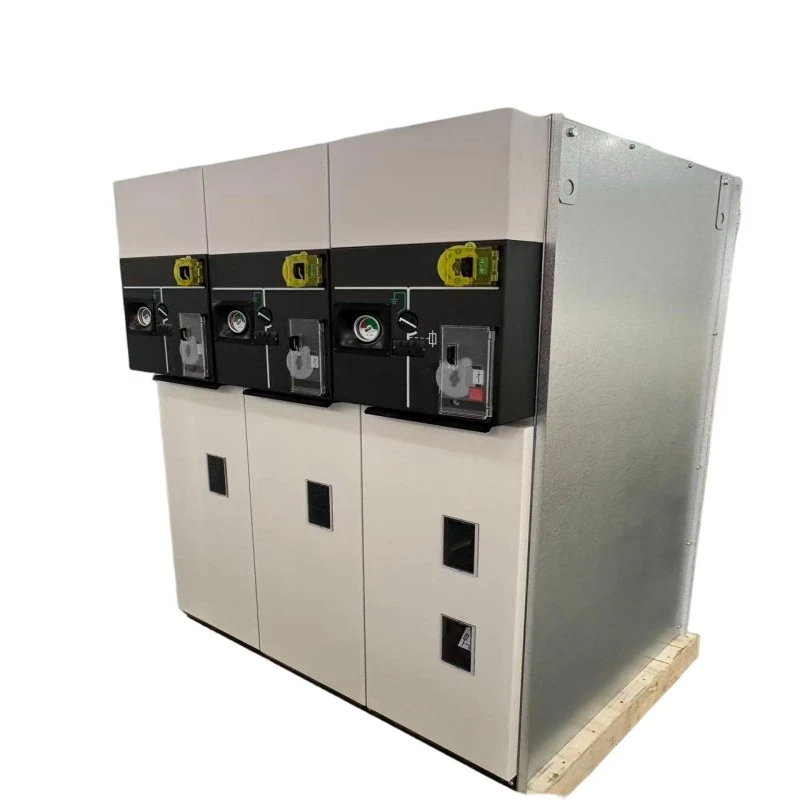

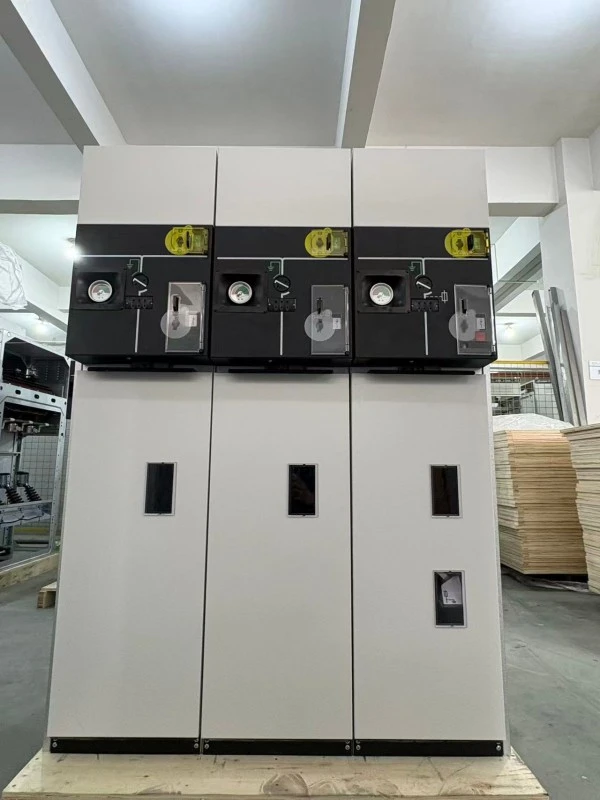

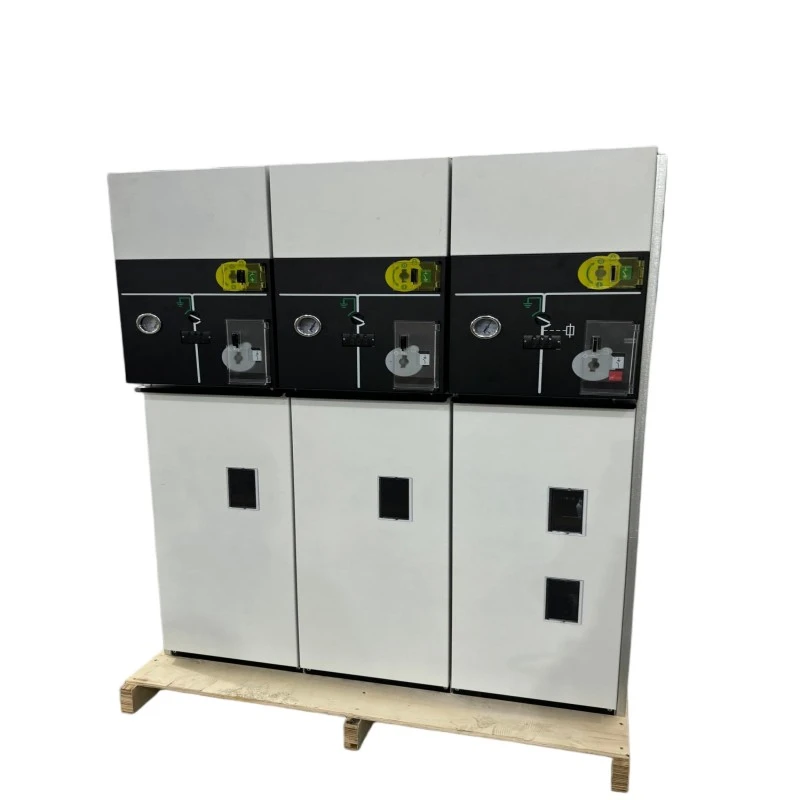

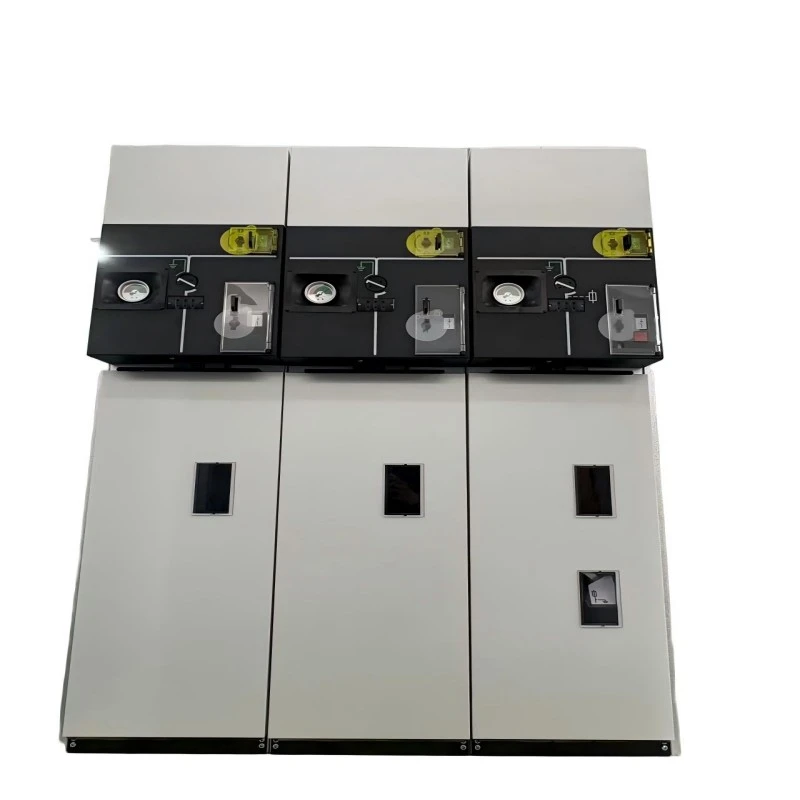

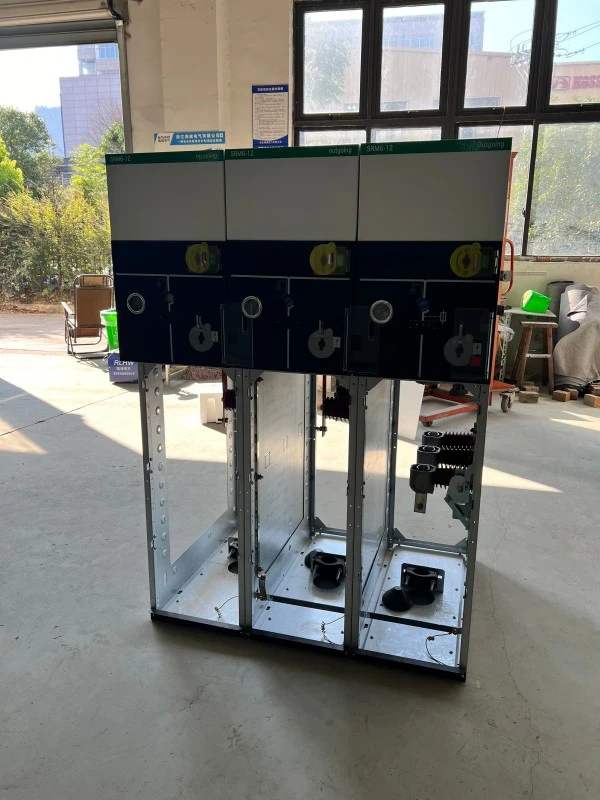

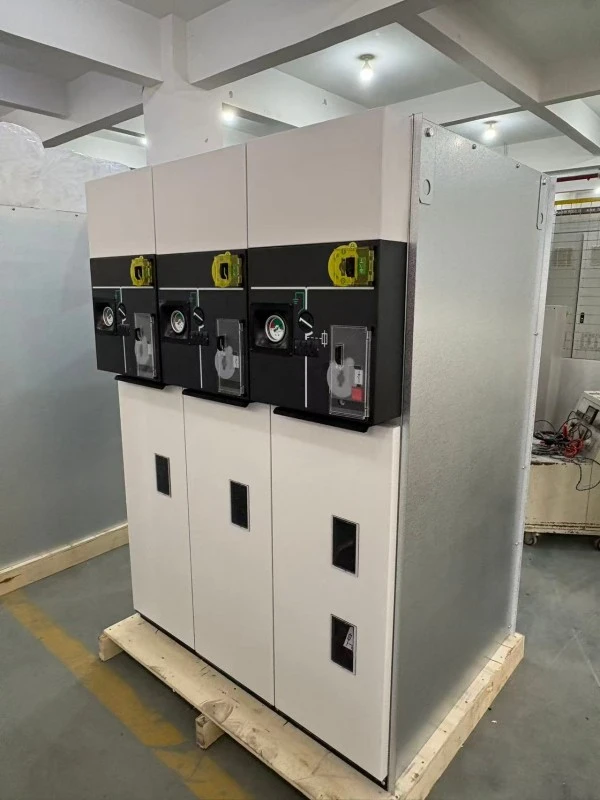

HXGN Air-insulated Ring ຫນ່ວຍບໍລິການຕົ້ນຕໍ

"H" — ການ​ຫຸ້ມ​ຫໍ່​ປະ​ເພດ​ກ່ອງ​,

"X" — ເຄືອ​ຂ່າຍ​ວົງ​,

"G" — insulated ອາກາດ,

"N" — ໃນ​ເຮືອນ​

HXGN Air-insulated Sealed Ring Main Unit metal-enclosed switchgear designed for 6kV–24kV ring main and radial system distribution. ບໍ່ເຫມືອນກັບSF6- insulatedRMUs, ຫນ່ວຍບໍລິການນີ້ໃຊ້ອາກາດເປັນສື່ກາງ dielectric ຕົ້ນຕໍ, ມີພາກສ່ວນທີ່ມີຊີວິດທັງຫມົດຖືກປິດລ້ອມຢູ່ໃນຕູ້ໂລຫະທີ່ຜະນຶກເຂົ້າກັນ, ປ້ອງກັນຝຸ່ນ.

ມັນເຮັດຫຍັງ?

1. ເຊື່ອມ​ຕໍ່​ແລະ​ແຍກ loops ພະ​ລັງ​ງານ​ໃນ​ການ​ແຜ່​ກະ​ຈາຍ​ຂັ້ນ​ສອງ​

2. ປົກປ້ອງການຫັນປ່ຽນການແຜ່ກະຈາຍຜ່ານສະຫຼັບການໂຫຼດ ແລະ ຟິວປະສົມ

3. ສະຫນອງຊ່ອງຫວ່າງທີ່ເບິ່ງເຫັນສໍາລັບການບໍາລຸງຮັກສາທີ່ປອດໄພ

4. ເຮັດຫນ້າທີ່ເປັນທາງເລືອກທີ່ປະຫຍັດກັບ switchgear ອາຍແກັສ insulated

HXGN Air-insulated Ring ຫນ່ວຍບໍລິການຕົ້ນຕໍແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຄໍາຮ້ອງສະຫມັກທີ່ອາຍແກັສ SF6ແມ່ນຖືກຈໍາກັດ, ບ່ອນທີ່ມີການຂັດຂວາງການເບິ່ງເຫັນເລື້ອຍໆ, ຫຼືບ່ອນທີ່ມີຂໍ້ຈໍາກັດດ້ານງົບປະມານສະຫນັບສະຫນູນເຕັກໂນໂລຢີທີ່ພິສູດ, ງ່າຍດາຍໂດຍບໍ່ມີການທໍາລາຍຄວາມປອດໄພ.

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

HXGN Air-insulated Sealed Ring Main Unit ຂອງພວກເຮົາແມ່ນຫນ່ວຍງານຫຼັກຂອງວົງແຫວນທີ່ມີ insulated ອາກາດລຸ້ນຕໍ່ໄປທີ່ຖືກອອກແບບມາສໍາລັບການຕິດຕັ້ງພາຍໃນອາຄານໃນສະຖານີຍ່ອຍ, ໂຮງງານອຸດສາຫະກໍາ, ອາຄານການຄ້າ, ແລະເຄືອຂ່າຍຈໍາຫນ່າຍໄຟຟ້າໃນຊົນນະບົດ. ລະດັບແຮງດັນໄຟຟ້າທີ່ມີລະດັບຈາກ 6kV ຫາ 24kV, ປະຈຸບັນມີການຈັດອັນດັບ 630A ສໍາລັບ busbars ຕົ້ນຕໍແລະ 125A ສໍາລັບວົງຈອນການຫັນເປັນປ້ອງກັນຟິວ.

ຄຸນ​ນະ​ສົມ​ບັດ​ດ້ານ​ວິ​ຊາ​ການ​ຫຼັກ​:

1. insulation ທາງອາກາດທີ່ມີໄລຍະຫ່າງທີ່ດີທີ່ສຸດແລະອຸປະສັກ insulated

2. ການ​ອອກ​ແບບ​ປິດ​ປະ​ທັບ​ຕາ (IP3X ຫຼື IP4X​) ປ້ອງ​ກັນ​ຂີ້​ຝຸ່ນ​ແລະ​ການ​ເຂົ້າ​ຂອງ​ຈໍາ​ພວກ​ຫນູ​

3. ສາມຕໍາແຫນ່ງ load-break switch (ປິດ / ເປີດ / earthed) ມີການພັກຜ່ອນທີ່ສັງເກດເຫັນ

4. ປະສົມປະສານການປ້ອງກັນ fuse ຈໍາກັດໃນປະຈຸບັນສໍາລັບຫມໍ້ແປງ (ເຖິງ 125A)

5. ໂມດູນ breaker ວົງຈອນສູນຍາກາດທາງເລືອກສໍາລັບການປ້ອງກັນ feeder

6. interlocks ກົນຈັກປ້ອງກັນການດໍາເນີນງານທີ່ບໍ່ຖືກຕ້ອງ

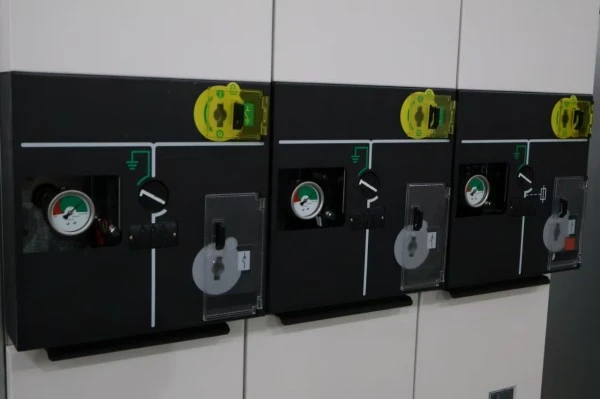

7. ແຜງດ້ານຫນ້າ mimic ລົດເມທີ່ມີການຊີ້ບອກຕໍາແຫນ່ງທີ່ຈະແຈ້ງ

HXGN Air-insulated Ring ຫນ່ວຍບໍລິການຕົ້ນຕໍສະຫນອງການອອກແບບທີ່ໂປ່ງໃສ, ງ່າຍຕໍ່ການກວດສອບ --- ຜູ້ປະກອບການສາມາດຢືນຢັນສາຍຕາຂອງການເປີດຂອງສະຫວິດການໂຫຼດ, ຄຸນນະສົມບັດທີ່ມີຄຸນຄ່າສູງໃນລະຫວ່າງການບໍາລຸງຮັກສາແລະຂັ້ນຕອນການ lockout / tagout. ບໍ່ມີອຸປະກອນການຈັດການອາຍແກັສພິເສດແມ່ນຕ້ອງການສໍາລັບການຕິດຕັ້ງຫຼື decommissioning.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

● ບໍ່ມີ SF6 ແລະເປັນມິດກັບສິ່ງແວດລ້ອມ --- ໃຊ້ພຽງແຕ່ອາກາດເປັນຕົວກາງ insulating, ບໍ່ມີການປ່ອຍອາຍແກັສເຮືອນແກ້ວ.

● ການຢຸດທີ່ເບິ່ງເຫັນ --- Load-break ສະວິດໃຫ້ຊ່ອງຫວ່າງທີ່ເຫັນໄດ້ຊັດເຈນ, ເຮັດໃຫ້ຂັ້ນຕອນຄວາມປອດໄພງ່າຍຂຶ້ນ.

● ຜະນຶກເຂົ້າກັນກັບຂີ້ຝຸ່ນ ແລະ ໜູ---- ວັດສະດຸຫຸ້ມຫໍ່ເຂົ້າກັບ IP3X ຫຼື IP4X, ປ້ອງກັນສາເຫດທົ່ວໄປຂອງຄວາມລົ້ມເຫຼວຂອງສະວິດເກຍທີ່ມີ insulated ອາກາດ.

● ຮອຍຕີນທີ່ກະທັດຮັດ--- ຄວາມກວ້າງຂອງຫົວໜ່ວຍໂດຍປົກກະຕິແມ່ນ 500---600mm, ເໝາະສຳລັບສະຖານີຍ່ອຍພາຍໃນອາຄານທີ່ມີຂໍ້ຈຳກັດ.

● ຄຸ້ມຄ່າ----ການລົງທຶນເບື້ອງຕົ້ນຕໍ່າກວ່າເມື່ອທຽບໃສ່ກັບ SF6 ຫຼື RMUs ທີ່ມີ insulated ແຂງ.

● ການບໍາລຸງຮັກສາງ່າຍດາຍ --- ບໍ່ຈໍາເປັນຕ້ອງມີການຕິດຕາມຄວາມກົດດັນຫຼືການຕື່ມ; ພຽງແຕ່ການກວດກາສາຍຕາແລະການທໍາຄວາມສະອາດຕິດຕໍ່.

● ຄວາມປອດໄພຂອງ interlock --- ກົນຈັກ interlocks ປ້ອງກັນບໍ່ໃຫ້ປິດສະວິດແຜ່ນດິນໂລກໃນຂະນະທີ່ສະວິດໂຫຼດປິດ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

● ຕາຂ່າຍໄຟຟ້າຊົນນະບົດ ແລະ ເມືອງ

● ອຸ​ປະ​ກອນ​ອຸດ​ສາ​ຫະ​ກໍາ --- ໂຮງ​ງານ​ຜະ​ລິດ​, ສະ​ຖານ​ທີ່​ຂຸດ​ຄົ້ນ​ບໍ່​ແຮ່​, ໂຮງ​ງານ​ຊີ​ມັງ (ມີ​ການ​ປ້ອງ​ກັນ​ຂີ້​ຝຸ່ນ​)

● ອາຄານການຄ້າ---ສູນການຄ້າ, ຫ້ອງການ, ໂຮງແຮມ

● ສະຖານີຍ່ອຍຂະໜາດນ້ອຍຫາກາງ---6kV-24kV ໂຫນດແຈກຢາຍ

● ພະລັງງານທົດແທນ---ໄຟຟ້າຂະໜາດນ້ອຍ, ຊີວະມວນ, ແລະແສງຕາເວັນແຈກຢາຍ (ການຕິດຕັ້ງພາຍໃນເຮືອນ)

● ໂຄງການ Retrofit--- ການປ່ຽນຊຸດເກຍທີ່ມີ insulated ອາກາດທີ່ລ້າສະໄຫມດ້ວຍຫນ່ວຍງານປະທັບຕາທີ່ທັນສະໄຫມ

ຖາມ-ຕອບ

Q1: HXGN Air-insulated Sealed Ring Main Unit ປະຕິບັດແນວໃດໃນສະພາບແວດລ້ອມທີ່ມີຝຸ່ນເຊັ່ນໂຮງງານຊີມັງຫຼື silos ເມັດພືດ?

A: ດີເລີດ. HXGN Air-insulated Ring Sealed Main Unit ປະກອບດ້ວຍເຄື່ອງຫຸ້ມຫໍ່ທີ່ຜະນຶກເຂົ້າກັນໄດ້ເຕັມທີ່ໃຫ້ຄະແນນ IP3X ເປັນມາດຕະຖານ (ທາງເລືອກ IP4X), ຊຶ່ງຫມາຍຄວາມວ່າບໍ່ມີຝຸ່ນຂີ້ຝຸ່ນທີ່ມີຂະຫນາດໃຫຍ່ກວ່າ 2.5mm ຫຼື 1mm ສາມາດເຂົ້າໄປໃນ. ນີ້ປ້ອງກັນບໍ່ໃຫ້ຕິດຕາມແລະ flashovers ທີ່ພົບເຫັນທົ່ວໄປໃນ switchgear ທີ່ມີ insulated ອາກາດເປີດ. ພວກເຮົາຂໍແນະນໍາສະບັບ IP4X ສໍາລັບພື້ນທີ່ຂີ້ຝຸ່ນຫນັກ, ຄຽງຄູ່ກັບການທໍາຄວາມສະອາດຕູ້ພາຍນອກແຕ່ລະໄລຍະ.

Q2: ການສນວນກັນອາກາດມີຄວາມຫນ້າເຊື່ອຖືຢູ່ໃນເຂດຊາຍຝັ່ງທີ່ມີຄວາມຊຸ່ມຊື່ນສູງບໍ?

A: ແມ່ນ, ມີການອອກແບບທີ່ເຫມາະສົມ. HXGN Air-insulated Sealed Ring ຫນ່ວຍບໍລິການຕົ້ນຕໍຂອງພວກເຮົານໍາໃຊ້ອຸປະສັກ insulated hydrophobic ແລະໄລຍະຫ່າງ creepage ຂະຫຍາຍເປັນ 240mm (ສໍາລັບ 12kV) ແລະ 360mm (ສໍາລັບ 24kV). ນອກຈາກນັ້ນ, ຝາປິດປະທັບຕາປ້ອງກັນການໄຫຼວຽນຂອງອາກາດທີ່ມີຄວາມຊຸ່ມຊື່ນ, ແລະເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການ condensation ທາງເລືອກສາມາດຕິດຕັ້ງຢູ່ໃນຊ່ອງສາຍ. ພວກ​ເຮົາ​ໄດ້​ນຳ​ໃຊ້​ຫຼາຍ​ຮ້ອຍ​ໜ່ວຍ​ຢູ່​ບັນດາ​ແຂວງ​ແຄມ​ຝັ່ງ​ທະ​ເລ​ພາກ​ໃຕ້​ຢ່າງ​ສຳ​ເລັດ​ຜົນ​ດ້ວຍ​ຄວາມ​ຊຸ່ມ​ຊື່ນ 90%+ ຕໍ່​ປີ.

Q3: ຜະລິດຕະພັນນີ້ປຽບທຽບກັບ RMU ທີ່ມີ insulated SF6 ແນວໃດ?

A: SF6 RMU ມີຄວາມຫນາແຫນ້ນແລະປະທັບຕາຢ່າງເຕັມທີ່ແຕ່ຕ້ອງການການຈັດການອາຍແກັສແລະມີຄ່າໃຊ້ຈ່າຍທີ່ສູງກວ່າ. HXGN Air-insulated Ring ຫນ່ວຍຕົ້ນຕໍແມ່ນຂະຫນາດໃຫຍ່ກວ່າແຕ່ສະເຫນີ:

● ລາຄາຊື້ເບື້ອງຕົ້ນຕ່ໍາກວ່າ (ໂດຍທົ່ວໄປແລ້ວສະເຫນີການລົງທຶນເບື້ອງຕົ້ນຕ່ໍາກວ່າການແກ້ໄຂທີ່ມີ insulated SF6, ຂຶ້ນກັບການຕັ້ງຄ່າແລະຄວາມຕ້ອງການຂອງໂຄງການ.)

● ບໍ່ມີຄວາມກັງວົນກ່ຽວກັບການຮົ່ວໄຫຼຂອງອາຍແກັສ

● ການຕັດການເຊື່ອມຕໍ່ທີ່ເຫັນໄດ້ສໍາລັບການບໍາລຸງຮັກສາທີ່ປອດໄພກວ່າ

● ການກໍາຈັດແລະການກໍາຈັດງ່າຍກວ່າ

ສໍາລັບລູກຄ້າທີ່ຈັດລໍາດັບຄວາມສໍາຄັນຂອງຄ່າໃຊ້ຈ່າຍໃນວົງຈອນຊີວິດທີ່ຕໍ່າແລະຜົນກະທົບຕໍ່ສິ່ງແວດລ້ອມໂດຍບໍ່ມີຂໍ້ຈໍາກັດທີ່ຮຸນແຮງ, HXGN ເປັນທາງເລືອກທີ່ເຫມາະສົມ.

Q4: ຟິວໃດທີ່ເຂົ້າກັນໄດ້ກັບ HXGN RMU ຂອງທ່ານ?

A: ຊ່ອງຟິວຂອງພວກເຮົາຍອມຮັບມາດຕະຖານ DIN 43625 ຫຼື BS 2692 ກະແສໄຟຟ້າແຮງດັນສູງຈໍາກັດ. ພວກ​ເຮົາ​ສາ​ມາດ​ສະ​ຫນອງ fuses ກົງ​ກັບ​ຄວາມ​ຕ້ອງ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ຫມໍ້​ໄຟ​ຂອງ​ທ່ານ (ໂດຍ​ປົກ​ກະ​ຕິ 6.3A ກັບ 125A​)​. Fuse striking pin ປະຕິບັດງານແມ່ນເຊື່ອມຕໍ່ກົນຈັກກັບສະຫຼັບສາມຕໍາແຫນ່ງສໍາລັບການປ້ອງກັນຄວາມຜິດໄລຍະດຽວ.

ລາຍລະອຽດການຜະລິດ

ການປິດລ້ອມແລະການຜະນຶກ

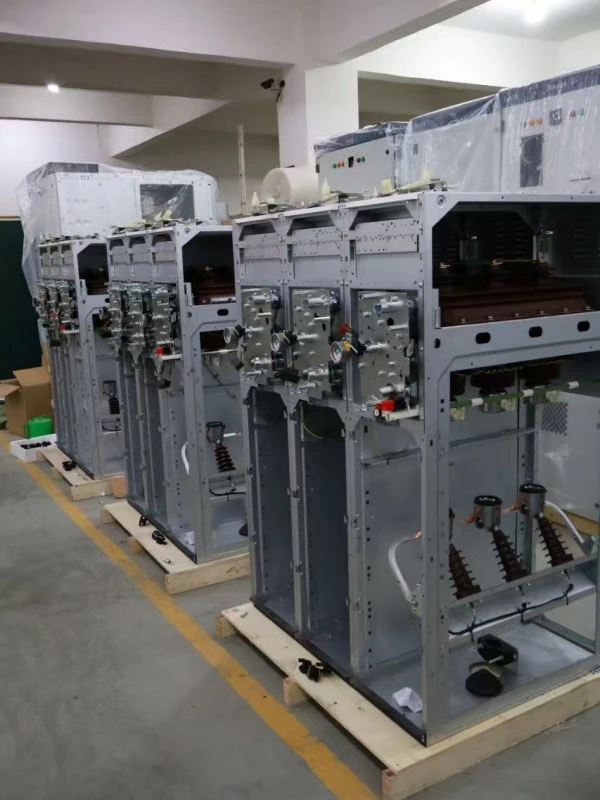

HXGN Air-insulated Ring ຫນ່ວຍບໍລິການຕົ້ນຕໍມີເຫຼັກມ້ວນເຢັນຫນາ 2.0mm ຫຼື enclosure ສະແຕນເລດທາງເລືອກ, ສໍາເລັດຮູບດ້ວຍຝຸ່ນ electrostatic (ຄວາມຫນາຕ່ໍາສຸດ 80μm, RAL 7035 ສີເທົາອ່ອນ). ການເຄືອບຜ່ານການທົດສອບການສີດເກືອ 500 ຊົ່ວໂມງ. ການຜະນຶກແມ່ນບັນລຸໄດ້ໂດຍຜ່ານກະເປົ໋າໂຟມ polyurethane ໃນປະຕູແລະກະດານທັງຫມົດ, ຮັບປະກັນການປົກປ້ອງ IP3X. ຊ່ອງໃສ່ສາຍເຄເບີ້ນຖືກປະທັບຕາແຍກຕ່າງຫາກຈາກຊ່ອງສະຫຼັບຕົ້ນຕໍເພື່ອປ້ອງກັນການແຜ່ກະຈາຍຂອງອາກ.

ການອອກແບບສະວິດ Load-Break

ສະຫຼັບການໂຫຼດສາມຕໍາແຫນ່ງແມ່ນປະເພດແຜ່ນໃບຄ້າຍຄື rotating ກັບຕົນເອງທໍາຄວາມສະອາດຕິດຕໍ່ພົວພັນເງິນ-plated. ຫ້ອງດັບໄຟ arc ໃຊ້ຫຼັກການລະເບີດແມ່ເຫຼັກປະສົມປະສານກັບ chutes arc insulated, ເຮັດໃຫ້ການຂັດຂວາງການໂຫຼດເຖິງ 630A ໃນປະຈຸບັນແລະສ້າງ / ແຕກຂອງກະແສສາຍສາກໄຟ (ເຖິງ 10A). ສະຫຼັບມີສອງຕໍາແໜ່ງການຢຸດທີ່ເຫັນໄດ້ (ເປີດ ແລະ ພື້ນດິນ) ແລະ ຕໍາແໜ່ງປິດໜຶ່ງອັນ — ທັງໝົດຖືກຊີ້ບອກຢ່າງຈະແຈ້ງຢູ່ໃນກະດານ mimic ທາງຫນ້າ.

ຫນ່ວຍບໍລິການປະສົມ Fuse

ສໍາລັບການປ້ອງກັນການຫັນປ່ຽນ, ຫນ່ວຍບໍລິການຫຼັກ HXGN Air-insulated Sealed Ring ຂອງພວກເຮົາປະສົມປະສານຊ່ອງໃສ່ຟິວກັບກົນໄກການເດີນທາງທີ່ດໍາເນີນການ striker. ເມື່ອ fuse ໄລຍະຫນຶ່ງດໍາເນີນການ, striker ກົນຈັກກະຕຸ້ນສະຫຼັບການໂຫຼດ-break ເພື່ອເປີດທັງສາມໄລຍະ, ປ້ອງກັນການດໍາເນີນງານໄລຍະດຽວ. ຊ່ອງໃສ່ຟິວຖືກຕິດກັນກັບສະວິດດິນ - ຊ່ອງສາມາດເປີດໄດ້ພຽງແຕ່ເມື່ອສະວິດການໂຫຼດເປີດ ແລະສະວິດແຜ່ນດິນໂລກຖືກປິດ.

ລະບົບສນວນ

ແຖບ busbars ແລະການເຊື່ອມຕໍ່ທັງຫມົດແມ່ນ insulated ກັບທໍ່ລະບາຍຄວາມຮ້ອນ (ປະເພດ creepage-enhanced) ຫຼືການເຄືອບຝຸ່ນ epoxy. Phase barriers ແມ່ນເຮັດດ້ວຍ DMC (dough molding compound) ຫຼື SMC (ສານປະກອບ molding ແຜ່ນ) ທີ່ມີການຕໍ່ຕ້ານ arc ຈັດອັນດັບ Class 1 ຕາມ IEC 60243. ການລະບາຍອາກາດຂັ້ນຕ່ໍາແມ່ນ:

● 12kV: 125mm ລະຫວ່າງໄລຍະ, 100mm ກັບແຜ່ນດິນໂລກ

● 24kV: 220mm ລະຫວ່າງໄລຍະ, 180mm ກັບແຜ່ນດິນໂລກ

ການຮັບປະກັນຄຸນນະພາບແລະການທົດສອບ

HXGN ແຕ່ລະຫນ່ວຍງານຫຼັກຂອງວົງແຫວນທີ່ມີ insulated Air-insulated ໄດ້ຮັບການທົດສອບປົກກະຕິກ່ອນທີ່ຈະຈັດສົ່ງ:

● ການວັດແທກຄວາມຕ້ານທານຂອງວົງຈອນຕົ້ນຕໍ (ໄມໂຄໂອມິເຕີ)

● ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ (42kV/1min ສໍາລັບ 12kV, 65kV/1min ສໍາລັບ 24kV)

● ແຮງດັນໄຟຟ້າແຮງດັນທີ່ທົນທານຕໍ່ການທົດສອບ

● ການ​ທົດ​ສອບ​ການ​ດໍາ​ເນີນ​ງານ​ກົນ​ຈັກ (200 ຮອບ​ວຽນ​ສໍາ​ລັບ​ການ​ສະ​ຫຼັບ​ແຕ່​ລະ​ຄົນ​)

● ການທົດສອບການສນວນວົງຈອນເສີມ (2kV/1min)

● ການກວດສອບການປ້ອງກັນການປິດລ້ອມ (ການທົດສອບການສືບສວນ IP3X ຫຼື IP4X)

● ການວັດແທກການໄຫຼອອກບາງສ່ວນ (<20pC ຢູ່ທີ່ 1.5× ແຮງດັນ)

ຄໍາຫມັ້ນສັນຍາການບໍລິການຫລັງການຂາຍ

ໄລຍະເວລາຮັບປະກັນ: 12 ເດືອນນັບຈາກວັນທີສົ່ງສິນຄ້າ (ສາມາດຂະຫຍາຍໄດ້ເຖິງ 24 ຫຼື 36 ເດືອນດ້ວຍສັນຍາການບໍລິການທີ່ຈ່າຍ)

ສະຫນັບສະຫນູນດ້ານວິຊາການ: ຕະຫຼອດຊີວິດການປຶກສາຫາລືດ້ານວິຊາການຟຣີ; ການ​ຕອບ​ສະ​ຫນອງ​ພາຍ​ໃນ 1 ຊົ່ວ​ໂມງ​ຂອງ​ການ​ແຈ້ງ​ການ​
