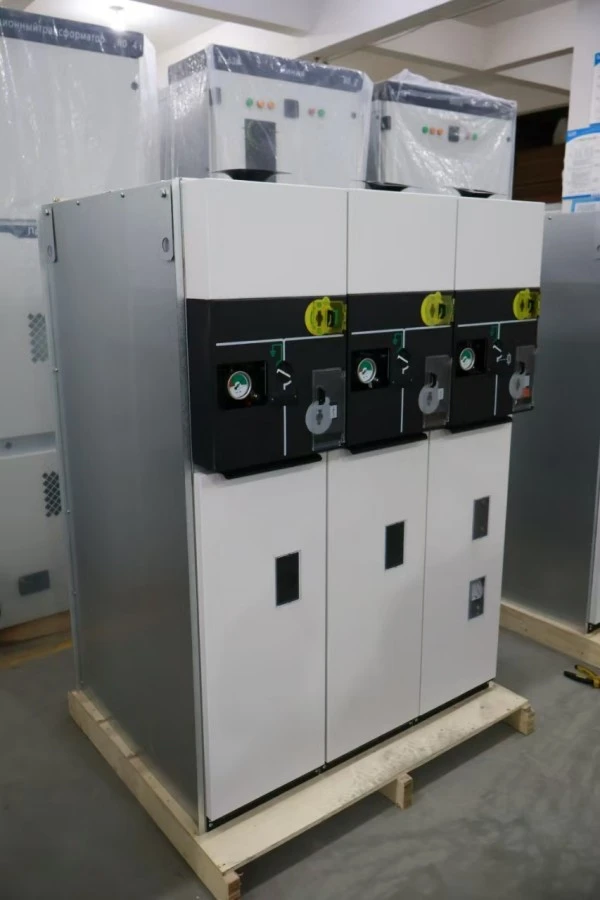

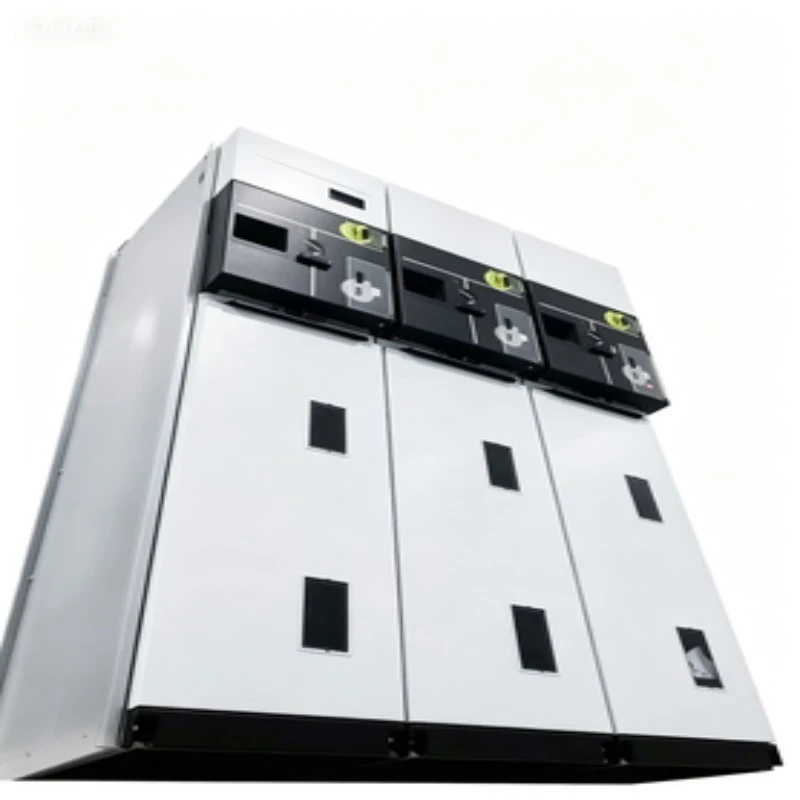

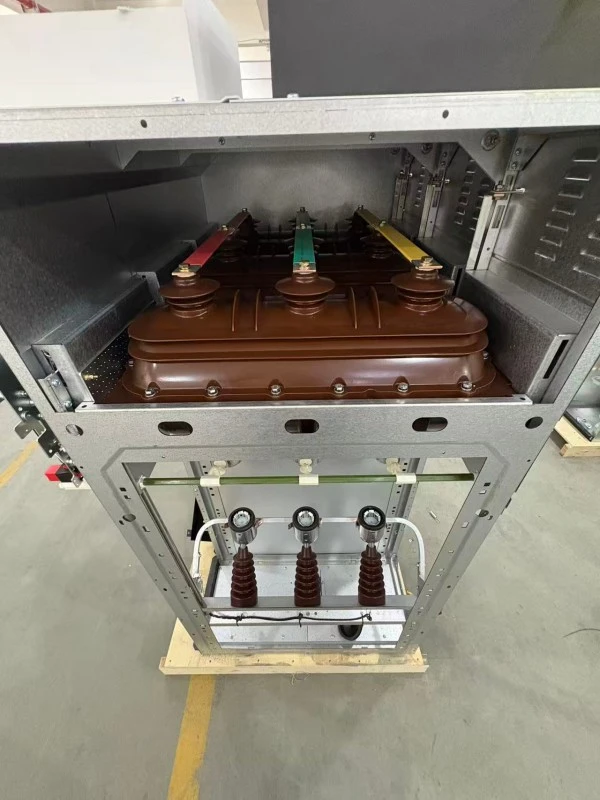

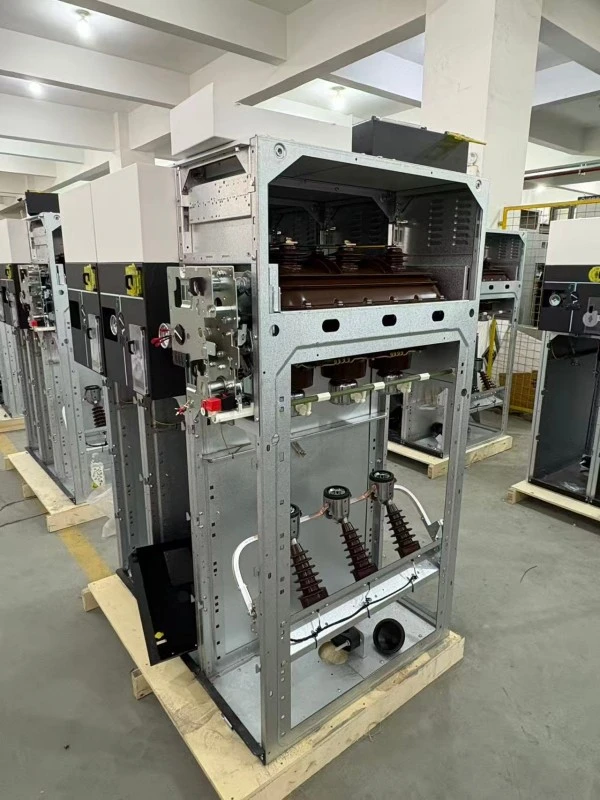

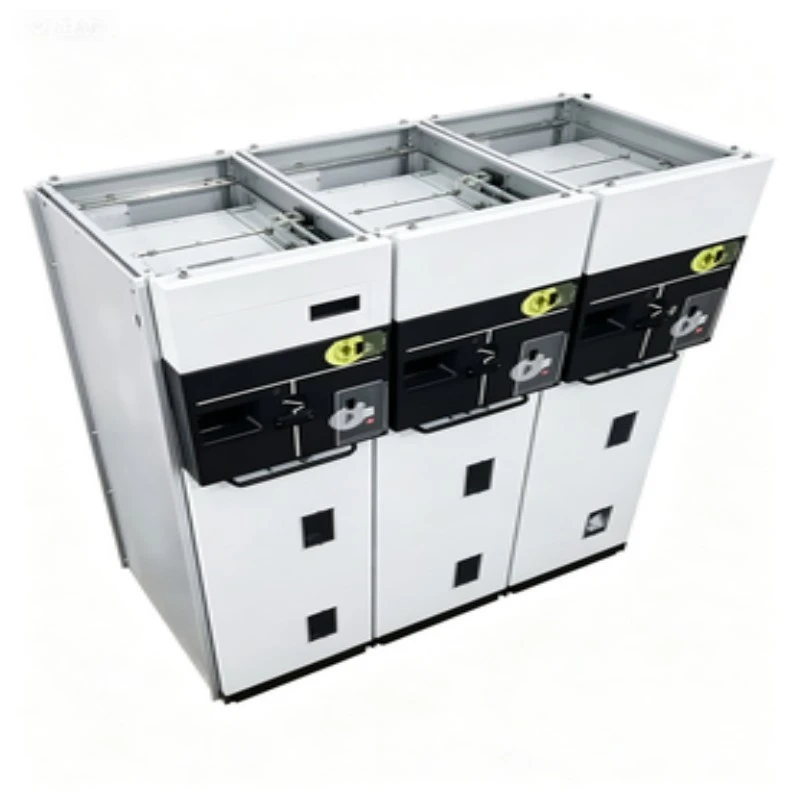

Ring Main Unit Sf6 Withdrawable Switchgear

Ring Main Unit SF6 Withdrawable Switchgear ແມ່ນຫຍັງ?

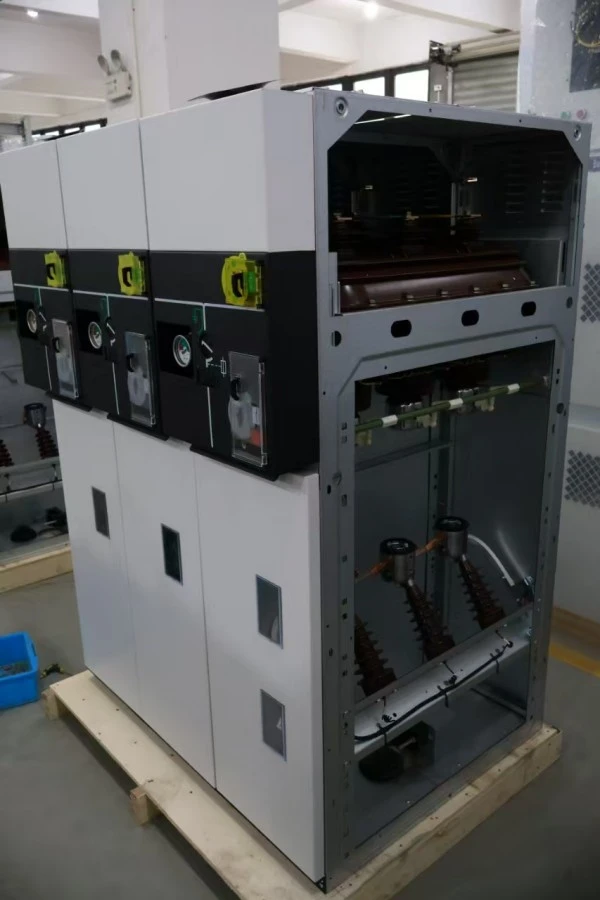

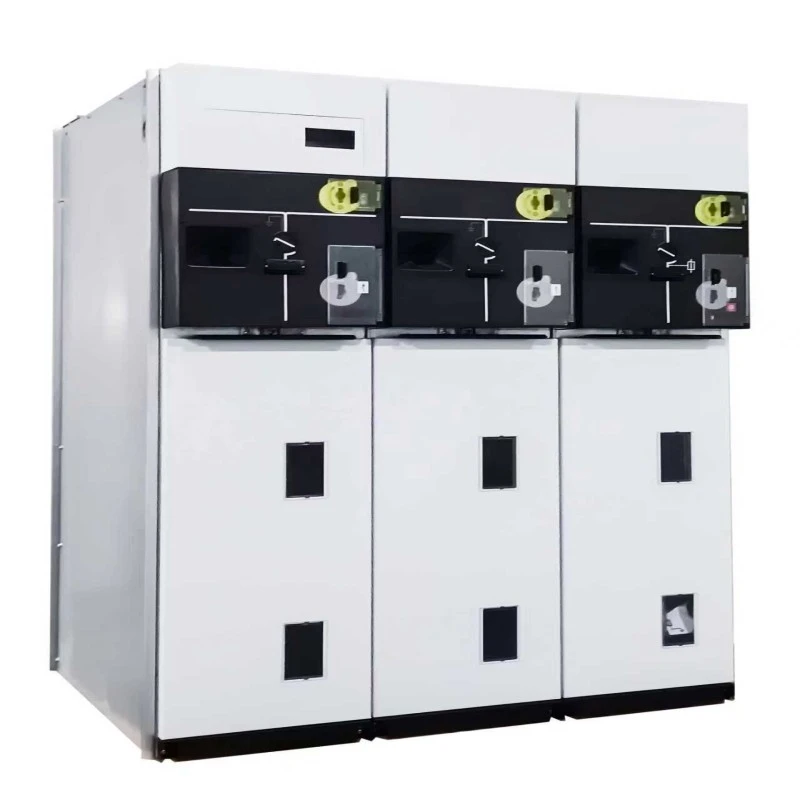

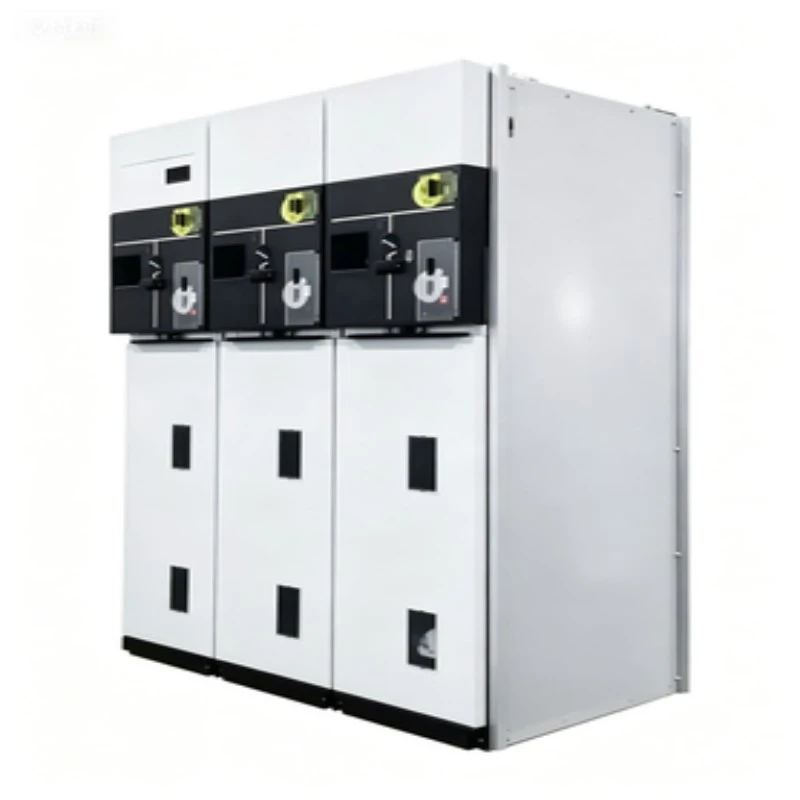

ໄດ້ສະຫຼັບແມ່ນໂຮງງານປະກອບ, ຫຸ້ມດ້ວຍໂລຫະ, ສະຫຼັບສະຫຼັບ SF6 insulated ອອກແບບສໍາລັບເຄືອຂ່າຍວົງແຮງດັນຂະຫນາດກາງ (ເຖິງ 24kV / 36kV). ບໍ່ຄືກັບປະເພດຄົງທີ່RMUs, ລຸ້ນທີ່ຖອດອອກໄດ້ນີ້ມີອຸປະກອນສະຫຼັບທີ່ຕິດໃສ່ລົດບັນທຸກທີ່ສາມາດຖອດອອກໄດ້ --- ໂດຍທົ່ວໄປແລ້ວແມ່ນເຄື່ອງຕັດວົງຈອນສູນຍາກາດ ຫຼື SF6 ໂຫຼດສະວິດທີ່ສາມາດມ້ວນອອກທາງຮ່າງກາຍໄດ້ອອກຈາກບ່ອນຫຸ້ມຫໍ່ສໍາລັບການບໍາລຸງຮັກສາ, ກວດກາ, ຫຼືການທົດແທນໂດຍບໍ່ມີການ de-energizing busbar ທັງຫມົດ.

ມັນສາມາດເຮັດໄດ້ແນວໃດ?

ຫນ່ວຍບໍລິການ Ring Main SF6 ທີ່ສາມາດຖອນໄດ້ນີ້ປະຕິບັດສາມຫນ້າທີ່ທີ່ສໍາຄັນໃນການກະຈາຍພະລັງງານ:

1. ການເຊື່ອມຕໍ່ເຄືອຂ່າຍ Ring --- ເຊື່ອມຕໍ່ feeders ຂາເຂົ້າຈາກສອງທິດທາງ, ເຮັດໃຫ້ການສະຫນອງພະລັງງານຊ້ໍາຊ້ອນ.

2. ການປ້ອງກັນການຫັນປ່ຽນ---ສະວິດ ແລະປົກປ້ອງການແຜ່ກະຈາຍເຖິງ 2500kVA ໂດຍໃຊ້ຟິວປະສົມປະສານ ຫຼືຕົວຕັດວົງຈອນ.

3. ການໂດດດ່ຽວສໍາລັບການບໍາລຸງຮັກສາ --- ກົນໄກການຖອນອອກໄດ້ສະຫນອງຊ່ອງຫວ່າງ breaking ສັງເກດເຫັນ, ຮັບປະກັນຄວາມປອດໄພຢ່າງແທ້ຈິງສໍາລັບພະນັກງານທີ່ເຮັດວຽກຢູ່ລຸ່ມນ້ໍາ.

4. ການຂັດຂວາງຄວາມຜິດ --- ຂັດຂວາງກະແສໄຟຟ້າສັ້ນເຖິງ 25kA.

5. ການທົດສອບສາຍເຄເບີ້ນ & ການຖົມດິນ--- Earth switch ແລະພອດການທົດສອບສາຍເຄເບີ້ນອະນຸຍາດໃຫ້ເຮັດວຽກສາຍເຄເບີ້ນທີ່ປອດໄພ.

ທຸກ switchgear SF6 RMU ຈາກ Lugao Power ປະຕິບັດຕາມ IEC 62271-200, ສະເຫນີໃຫ້ທັງສອງຄວາມສາມາດໃນການໂຫຼດ / ທໍາລາຍແລະປະຈຸບັນຄວາມຜິດທົນທານຕໍ່ຮອຍຕີນທີ່ຫນາແຫນ້ນ (ກວ້າງຕ່ໍາສຸດ 450mm ຕໍ່ກະດານ).

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຫມາຍເຫດ: ຕົວກໍານົດການດ້ານວິຊາການອາດຈະແຕກຕ່າງກັນໄປຕາມການຕັ້ງຄ່າທີ່ເລືອກ. ກະລຸນາຕິດຕໍ່ Lugao Power ສໍາລັບເອກະສານຂໍ້ມູນດ້ານວິຊາການສຸດທ້າຍ.

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

ຄຸນ​ລັກ​ສະ​ນະ Q&A - ການ​ເຂົ້າ​ໃຈ​ໄດ້​ປຽບ​ທີ່​ສາ​ມາດ​ຖອນ​ໄດ້​

Q1: ແມ່ນຫຍັງເຮັດໃຫ້ການອອກແບບທີ່ຖອນໄດ້ດີກວ່າ RMU ຄົງທີ່?

A: RMU ຄົງທີ່ຮຽກຮ້ອງໃຫ້ມີການ de-energization ກະດານຢ່າງເຕັມທີ່ສໍາລັບການບໍາລຸງຮັກສາ switchgear. ດ້ວຍ Ring Main Unit sf6 switchgear ທີ່ສາມາດຖອນໄດ້, ທ່ານພຽງແຕ່ເລື່ອນໂມດູນສະຫຼັບໄປຫາຕໍາແຫນ່ງ "ຕັດການເຊື່ອມຕໍ່" ຫຼື "ທົດສອບ". ແຖບ busbar ຍັງມີຊີວິດຢູ່, ແລະວົງຈອນລົງລຸ່ມສາມາດໃຫ້ບໍລິການໄດ້ຢ່າງປອດໄພ. ເວລາຢຸດເຮັດວຽກຫຼຸດລົງຈາກຊົ່ວໂມງຫານາທີ.

Q2: ຂ້ອຍຈະຮູ້ໄດ້ແນວໃດວ່າລົດບັນທຸກທີ່ຖອນໄດ້ແມ່ນຢູ່ໃນຕໍາແຫນ່ງທີ່ຖືກຕ້ອງ?

A: ການອອກແບບຂອງ Lugao Power ປະກອບມີສາມຕໍາແຫນ່ງກົນຈັກທີ່ແຕກຕ່າງກັນ --- ເຊື່ອມຕໍ່, ທົດສອບ, ແລະຕັດການເຊື່ອມຕໍ່ --- ແຕ່ລະຄົນມີຄໍາຄຶດຄໍາເຫັນ tactile, ຕົວຊີ້ວັດສາຍຕາໃນລົດບັນທຸກ, ແລະຕິດຕໍ່ພົວພັນຊ່ວຍສໍາລັບການຕິດຕາມ SCADA ຫ່າງໄກສອກຫຼີກ. shutter ຄວາມປອດໄພອັດຕະໂນມັດກວມເອົາການຕິດຕໍ່ຄົງທີ່ໃນເວລາທີ່ລົດບັນທຸກໄດ້ຖືກຖອນ.

Q3: ບໍ່ມີການບໍາລຸງຮັກສາອາຍແກັສ SF6 ໃນການອອກແບບທີ່ຖອດອອກໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ຖັງ SF6 ຖືກປະທັບຕາສໍາລັບຊີວິດ (≥30 ປີພາຍໃຕ້ເງື່ອນໄຂປົກກະຕິ). ກົນ​ໄກ​ທີ່​ຖອນ​ໄດ້​ແມ່ນ​ຕັ້ງ​ຢູ່​ໃນ​ຊ່ອງ​ແຮງ​ດັນ​ຕ​່​ໍ​າ​ຫຼື​ພື້ນ​ທີ່​ລົດ​ບັນ​ທຸກ​ດ້ານ​ຫນ້າ - ບໍ່​ໄດ້​ຢູ່​ໃນ​ຖັງ​ອາຍ​ແກ​ັ​ສ​. ດັ່ງນັ້ນ, ການຖອນສະຫຼັບບໍ່ໄດ້ລົບກວນຄວາມກົດດັນ SF6 ຫຼືຄວາມສົມບູນຂອງ dielectric. ນີ້ແມ່ນຄວາມແຕກຕ່າງທີ່ ສຳ ຄັນຂອງ SF6 ໜ່ວຍ ແຫວນທີ່ສາມາດຖອນໄດ້.

Q4: RMU ນີ້ສະຫນັບສະຫນູນການຄວບຄຸມຫ່າງໄກສອກຫຼີກບໍ?

A: ແມ່ນແລ້ວ. ລົດບັນທຸກທີ່ສາມາດຖອນໄດ້ສາມາດຕິດຕັ້ງໄດ້ດ້ວຍກົນໄກທີ່ມີເຄື່ອງຈັກແລະເຊັນເຊີການຕອບໂຕ້ຕໍາແໜ່ງ, ເຊິ່ງເຮັດໃຫ້ການເກັບຂໍ້ມູນທາງໄກເຂົ້າ/ອອກໄດ້ເຕັມຮູບແບບ - ເຂົ້າກັນໄດ້ກັບຂໍ້ຄວາມ IEC 61850 GOOSE.

ຄໍາຮ້ອງສະຫມັກທີ່ເຫມາະສົມສໍາລັບ SF6 insulated ສະຫຼັບ

ລາຍລະອຽດການຜະລິດ

ແຕ່ລະ Ring Main Unit sf6 ປຸ່ມສະຫຼັບທີ່ສາມາດຖອນໄດ້ແມ່ນຜະລິດຢູ່ໃນສະຖານທີ່ທີ່ໄດ້ຮັບການຢັ້ງຢືນ ISO 9001 ຂອງພວກເຮົາທີ່ມີສາຍປະກອບສະເພາະສໍາລັບຕົວແປທີ່ຄົງທີ່ແລະຖອນໄດ້.

ຂັ້ນ​ຕອນ​ການ​ຜະ​ລິດ​ທີ່​ສໍາ​ຄັນ​:

1. ການຜະລິດຖັງ --- ສະແຕນເລດ 3 ມມ, ການເຊື່ອມໂລຫະເລເຊີຫຸ່ນຍົນ, 100% ການທົດສອບການຮົ່ວໄຫຼຂອງ helium (ອັດຕາການຮົ່ວໄຫຼ <1×10⁻⁶ mbar·L/s).

2. ການປະມວນຜົນ SF6 --- ການຕື່ມສູນຍາກາດທີ່ມີຈຸດນ້ໍາຕົກ ≤ -50 ° C, ປັບຄວາມກົດດັນທີ່ 20 ° C ອ້າງອິງ.

3. ການປະກອບລົດບັນທຸກສາມາດຖອນໄດ້ --- ລາງລົດໄຟຄູ່ມືຄວາມແມ່ນຍໍາ, rollers ຕ້ານ friction, ຕິດຕໍ່ພົວພັນຕົ້ນຕໍຕົນເອງສອດຄ່ອງ (ທອງແດງສີເງິນ, ຄວາມຫນາ 12μm).

4. Interlock tuning --- ທຸກໆຫນ່ວຍຜ່ານ 200 ຮອບການແຊກ / ຖອນເພື່ອກວດສອບການ interlock ກົນຈັກ.

5. ການທົດສອບແຮງດັນສູງ --- ຄວາມຖີ່ຂອງພະລັງງານທົນ: 42kV / 1min (12kV ຫນ່ວຍ); ການໄຫຼບາງສ່ວນ <5pC ທີ່ 1.2Ur.

6. ການ​ທົດ​ສອບ​ການ​ເພີ່ມ​ຂຶ້ນ​ອຸນ​ຫະ​ພູມ --- ໃນ 1.1 × rating ໃນ​ປັດ​ຈຸ​ບັນ​, ຈຸດ​ທັງ​ຫມົດ​ພາຍ​ໃນ​ຂອບ​ເຂດ​ມາດ​ຕະ​ຖານ​.

7. ໝາຍເລກປະຈຳເຄື່ອງທີ່ເປັນເອກະລັກ--- ແກະສະຫຼັກໃສ່ທັງລົດຕູ້ ແລະລົດທີ່ຖອດອອກໄດ້ເພື່ອສາມາດຕິດຕາມໄດ້ຢ່າງຄົບຖ້ວນ.

ດ່ານກວດກາຄຸນນະພາບ

ການຫຸ້ມຫໍ່

ແຕ່ລະ Ring Main Unit sf6 ແຜງສະຫຼັບເກຍທີ່ສາມາດຖອນໄດ້ແມ່ນບັນຈຸເປັນສ່ວນບຸກຄົນສໍາລັບການສົ່ງອອກ:

ເຄື່ອງ​ຫມາຍ​ກ່ຽວ​ກັບ crate​:

1. “ອາຍແກັສ SF6 ເຕັມແລ້ວ – ຢ່າຖິ້ມ”

2. “ລົດບັນທຸກທີ່ຖອນໄດ້ພາຍໃນ – ຈັດການດ້ວຍຄວາມລະມັດລະວັງ”

3. ຈຸດສູນກາງແຮງໂນ້ມຖ່ວງ, ຈຸດຍົກ, ປ້າຍທີ່ແຕກຫັກ

ລົດບັນທຸກທີ່ຖອນໄດ້ແມ່ນຖືກສົ່ງໄປພາຍໃນກະດານ (ຢູ່ໃນຕໍາແຫນ່ງທີ່ຕັດການເຊື່ອມຕໍ່) ເພື່ອປ້ອງກັນຄວາມເສຍຫາຍ. ສໍາລັບຄໍາສັ່ງທີ່ມີລົດບັນທຸກຫຼາຍ, ທາງເລືອກໃນການຫຸ້ມຫໍ່ແຍກຕ່າງຫາກສາມາດໃຊ້ໄດ້.

ຫລັງການຂາຍ & ການຮັບປະກັນ

ໄລຍະເວລາຮັບປະກັນ:

12 ເດືອນນັບຈາກວັນທີສົ່ງມອບ ຫຼື 18 ເດືອນນັບຈາກວັນທີສົ່ງສິນຄ້າ (ອັນໃດເກີດຂຶ້ນກ່ອນ).

ສິ່ງທີ່ກວມເອົາ:

1. ຊິ້ນສ່ວນກົນຈັກທັງຫມົດລວມທັງລົດບັນທຸກທີ່ຖອນໄດ້, interlocks, shutters

2. ລະບົບອາຍແກັສ SF6 (ຍົກເວັ້ນການເຕີມກ໊າຊຍ້ອນການຮົ່ວໄຫຼຂອງລູກຄ້າ)

3. ຕິດຕໍ່ພົວພັນປະຖົມແລະມັດທະຍົມ

4. ກົນໄກການສະຫຼັບໂລກ

ສິ່ງທີ່ບໍ່ໄດ້ກວມເອົາ:

1. ຄວາມເສຍຫາຍໃນລະຫວ່າງການຖອນ / ການໃສ່ທີ່ບໍ່ເຫມາະສົມ

2. ການດັດແປງສາຍໄຟພາຍນອກ

3. ການກະທຳຂອງທຳມະຊາດ (ນ້ຳຖ້ວມ, ຟ້າຜ່າ)

4. ເຄື່ອງບໍລິໂພກ (ຟິວ, ໂຄມໄຟຊີ້ບອກ)

ຄຳໝັ້ນສັນຍາການບໍລິການ:

1. ຄໍາຕອບສອບຖາມດ້ານວິຊາການ: ພາຍໃນ 2 ຊົ່ວໂມງ (ມື້ເຮັດວຽກ)

2. ການຈັດສົ່ງອາໄຫຼ່: ພາຍໃນ 24 ຊົ່ວໂມງ

3. ການແກ້ໄຂບັນຫາໄລຍະໄກ: ສະຫນັບສະຫນູນການໂທວິດີໂອຟຣີ

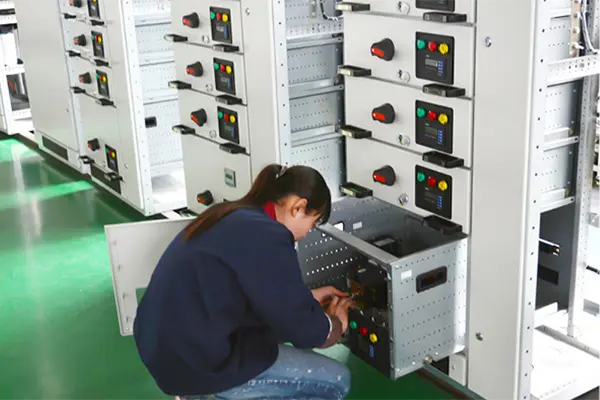

ການຜະລິດ & ການຄວບຄຸມຄຸນນະພາບ

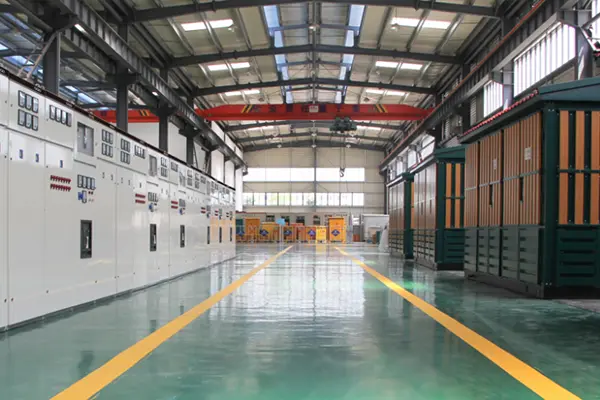

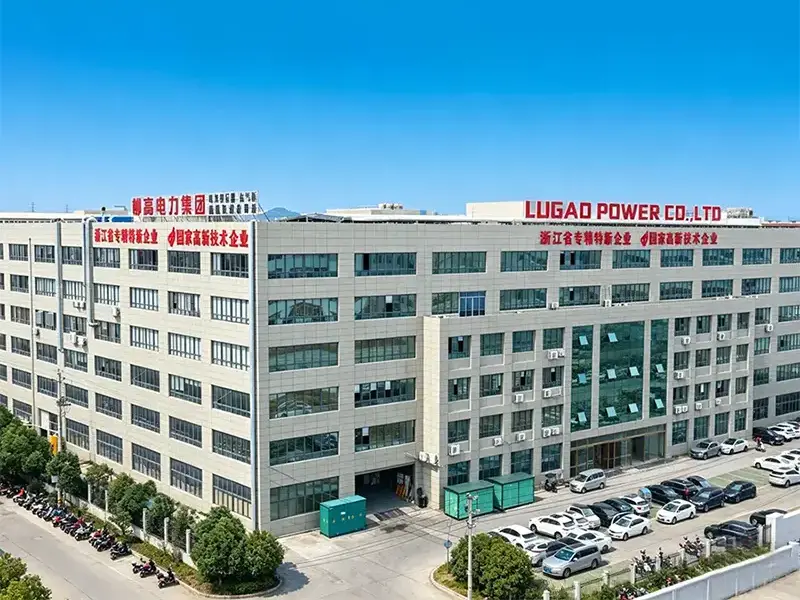

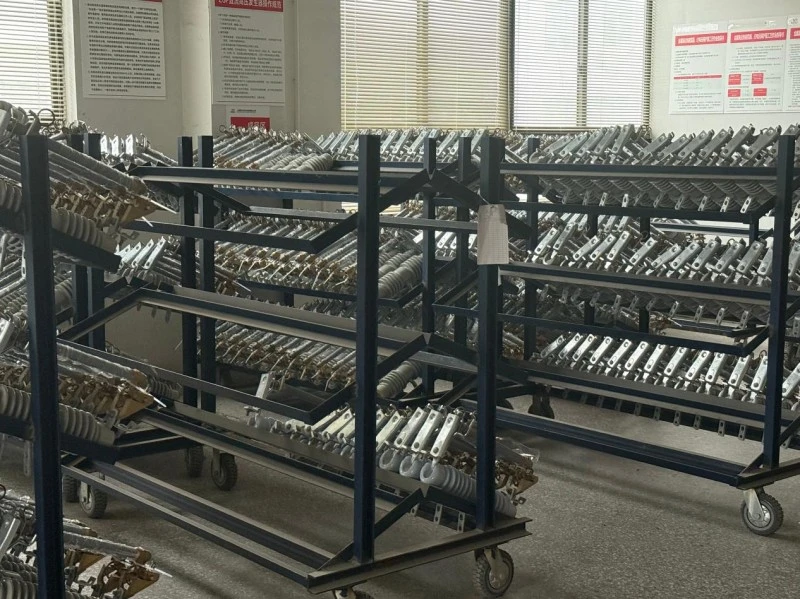

ບໍລິສັດ Lugao Power Co., Ltd ມີຄວາມຊ່ຽວຊານໃນ R&D ແລະການຜະລິດອຸປະກອນສົ່ງໄຟຟ້າແຮງດັນສູງ, ກາງ, ແລະຕ່ໍາ, ລວມທັງຫມໍ້ແປງ,ສະຫຼັບ, breakers ວົງຈອນ, disconnectors, ແລະຜະລິດຕະພັນໄຟຟ້າທີ່ກ່ຽວຂ້ອງ.

ດ້ວຍຄວາມສາມາດໃນການຜະລິດ, ວິສະວະກໍາ, ແລະການທົດສອບພາຍໃນບ້ານ, Lugao Power ສະຫນອງການແກ້ໄຂ OEM / ODM ທີ່ກໍາຫນົດເອງແລະການແກ້ໄຂການແຈກຢາຍພະລັງງານແບບດຽວສໍາລັບສິ່ງອໍານວຍຄວາມສະດວກ, ສະຖານທີ່ອຸດສາຫະກໍາ, ໂຄງການພະລັງງານທົດແທນ, ແລະຄໍາຮ້ອງສະຫມັກພື້ນຖານໂຄງລ່າງທົ່ວໂລກ.
