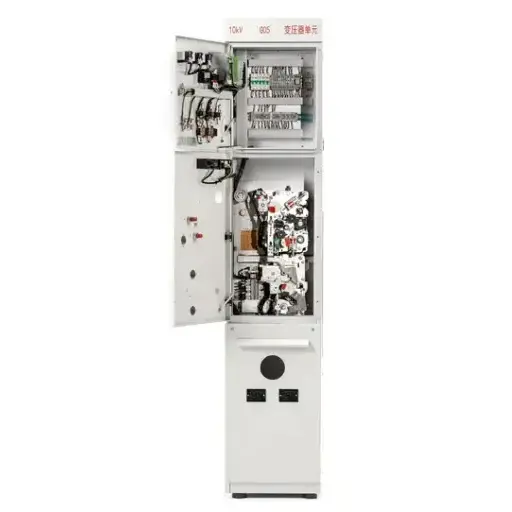

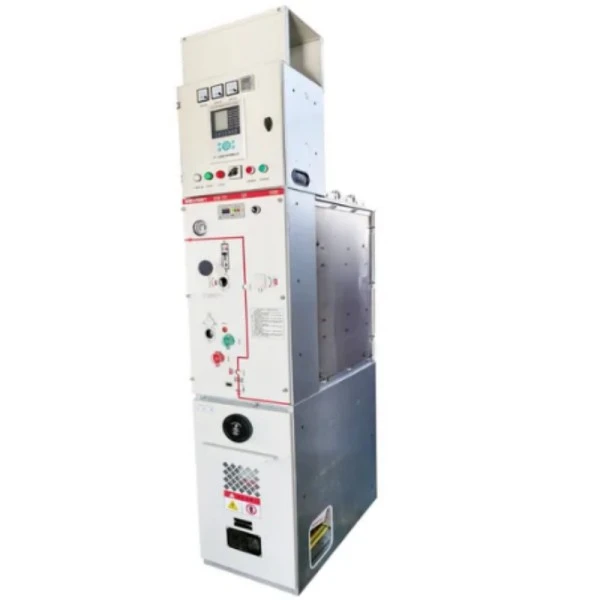

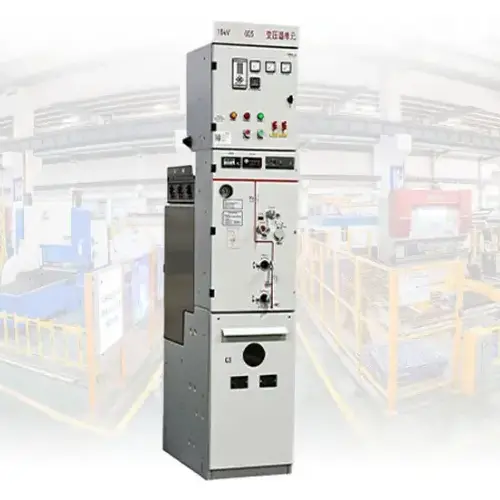

RMU MV HV Insulated Switchgear Panel ກັບ VCB

ມັນແມ່ນຫຍັງ?

The RMU MV HV Insulated Switchgear Panel ກັບ VCB ເປັນໂຮງງານປະກອບ, ອຸປະກອນການກະຈາຍໄຟຟ້າທີ່ປະກອບດ້ວຍໂລຫະປະສົມ.ຫນ່ວຍງານຫລັກວົງ (RMU)ການທໍາງານດ້ວຍເຕັກໂນໂລຊີ Vacuum Circuit Breaker (VCB). RMU ເປີດໃຊ້ການຕັ້ງຄ່າເຄືອຂ່າຍວົງ - ພະລັງງານສາມາດໄຫຼຈາກທິດທາງໃດກໍ່ຕາມ, ຮັບປະກັນການສະຫນອງຢ່າງຕໍ່ເນື່ອງ. VCB, ທີ່ຕັ້ງຢູ່ໃນເຄື່ອງຂັດຈັງຫວະສູນຍາກາດທີ່ຜະນຶກເຂົ້າກັນ, ຈະດັບໄຟພາຍໃນມິນລິວິນາທີເມື່ອຄວາມຜິດເກີດຂຶ້ນ.

RMU (Ring Main Unit) ຫມາຍເຖິງການປະກອບ switchgear ຫນາແຫນ້ນທີ່ອອກແບບມາສໍາລັບເຄືອຂ່າຍໄຟຟ້າ looped. ບໍ່ເຫມືອນກັບລະບົບການແຜ່ກະຈາຍ radial ທີ່ຄວາມຜິດດຽວສາມາດຕັດພະລັງງານກັບການໂຫຼດລົງລຸ່ມທັງຫມົດ, RMU ຊ່ວຍໃຫ້ທ່ານສາມາດສ້າງການຕັ້ງຄ່າວົງ: ພະລັງງານສາມາດໄຫຼຈາກທິດທາງທັງສອງ. ເມື່ອຄວາມຜິດເກີດຂຶ້ນຢູ່ໃນພາກສ່ວນຫນຶ່ງ, ທ່ານພຽງແຕ່ແຍກສ່ວນນັ້ນໃນຂະນະທີ່ສ່ວນທີ່ເຫຼືອຂອງເຄືອຂ່າຍສືບຕໍ່ໄດ້ຮັບພະລັງງານຈາກອາຫານທາງເລືອກ.

VCB (Vacuum Circuit Breaker) ແມ່ນຫົວໃຈຂອງລະບົບປ້ອງກັນຂອງແຜງນີ້. ພາຍໃນເຄື່ອງຂັດຈັງຫວະສູນຍາກາດທີ່ຜະນຶກເຂົ້າກັນໄດ້, ເຄື່ອງຕັດວົງຈອນສາມາດດັບໄຟໄຟຟ້າພາຍໃນມິນລິວິນາທີເມື່ອມີຄວາມຜິດເກີດຂຶ້ນ. ເນື່ອງຈາກວ່າບໍ່ມີອາກາດຫຼືນ້ໍາມັນຢູ່ໃນຕົວຂັດຂວາງ, ເສັ້ນໂຄ້ງຖືກດັບລົງເກືອບທັນທີ, ຫຼຸດຜ່ອນຄວາມເສຍຫາຍຕໍ່ອຸປະກອນລົງລຸ່ມແລະຍືດອາຍຸການຕິດຕໍ່.

MV HV Insulated Switchgear ຊີ້ບອກວ່າຜະລິດຕະພັນນີ້ເຮັດວຽກຢູ່ໃນລະດັບແຮງດັນປານກາງຫາແຮງດັນສູງ (ປົກກະຕິ 12kV ຫາ 40.5kV) ແລະໃຊ້ເທກໂນໂລຍີການສນວນກັນຄວາມຮ້ອນແບບພິເສດ-ບໍ່ວ່າຈະເປັນອາຍແກັສ SF6 ຫຼື dielectric ແຂງ—ເພື່ອແຍກສ່ວນທີ່ມີຊີວິດຈາກສິ່ງແວດລ້ອມ.

ມັນສາມາດເຮັດໄດ້ແນວໃດ?

1. ການຄວບຄຸມການກະຈາຍພະລັງງານ – ສະຫຼັບວົງຈອນເປີດ/ປິດດ້ວຍຕົນເອງ ຫຼືຜ່ານ SCADA

2. ການປ້ອງກັນຄວາມຜິດ - ຂັດຂວາງກະແສໄຟຟ້າສັ້ນເຖິງ 31.5kA

3. ການແຍກເຄືອຂ່າຍ – ສາຍເຄເບີ້ນຂາອອກຢ່າງປອດໄພສໍາລັບການບໍາລຸງຮັກສາ

ກະດານນີ້ເຮັດໃຫ້ສາທາລະນູປະໂພກ, ໂຮງງານອຸດສາຫະກໍາ, ແລະອາຄານການຄ້າສາມາດບັນລຸການຢຸດພັກເກືອບສູນໃນຂະນະທີ່ຮັກສາຄວາມປອດໄພຂອງບຸກຄະລາກອນຢ່າງແທ້ຈິງ. ທຸກໆ RMU MV HV Insulated Switchgear Panel ກັບ VCB ຖືກສ້າງຂຶ້ນເພື່ອປະຕິບັດໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງທີ່ສຸດ.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

ການປົກປ້ອງ VCB ແບບປະສົມປະສານ --- ບໍ່ເຫມືອນກັບ RMUs ມາດຕະຖານທີ່ມີຟິວ, RMU MV HV Insulated Switchgear Panel ຂອງພວກເຮົາກັບ VCB ສະຫນອງການຂັດຂວາງຄວາມຜິດຢ່າງເຕັມທີ່. ເຄື່ອງຂັດຈັງຫວະສູນຍາກາດບໍ່ຕ້ອງການການບໍາລຸງຮັກສາຕະຫຼອດຊີວິດຂອງມັນ.

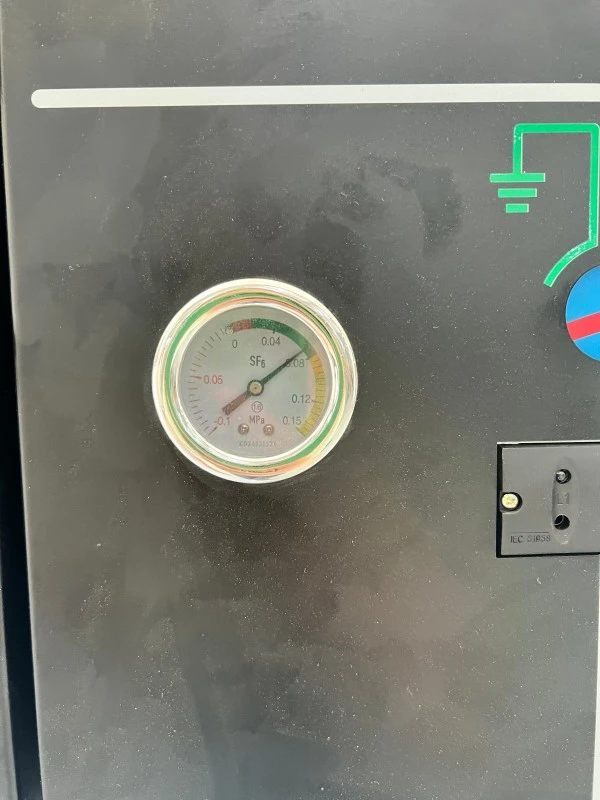

ຖັງບັນຈຸ insulated SF6 --- ຊິ້ນສ່ວນທີ່ມີຊີວິດທັງຫມົດແມ່ນຢູ່ໃນຖັງສະແຕນເລດ 3 ມມທີ່ມີການຮົ່ວໄຫຼປະຈໍາປີ <0.1%. ບໍ່ມີການທໍາຄວາມສະອາດ, ບໍ່ມີການທົດສອບ insulation, ບໍ່ມີການສໍາຜັດກັບຝຸ່ນຫຼື fog ເກືອ.

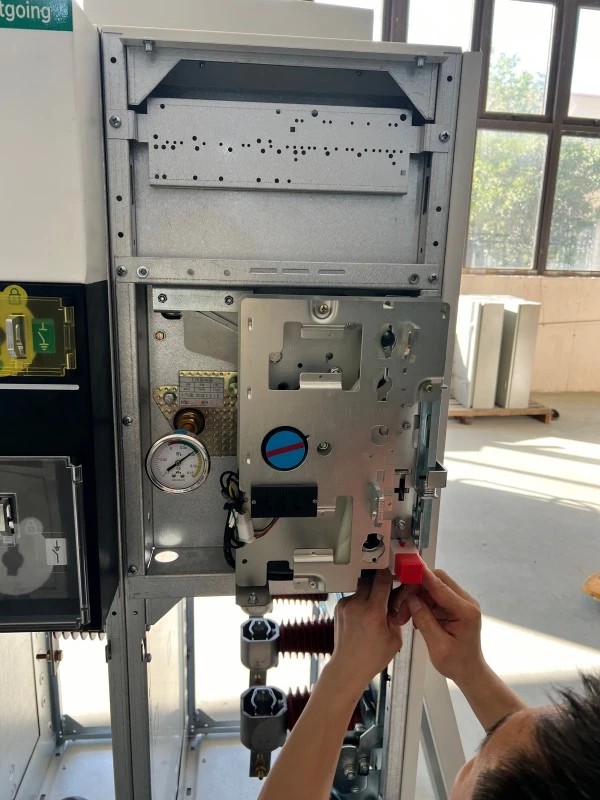

ສາມຕໍາແຫນ່ງ Switch-Disconnector ສະເຫນີການເຊື່ອມຕໍ່, ຕັດການເຊື່ອມຕໍ່, ແລະຕໍາແຫນ່ງພື້ນດິນທີ່ມີ interlocking ກົນຈັກເພື່ອປ້ອງກັນລໍາດັບທີ່ບໍ່ຖືກຕ້ອງ.

ທົນ Arc ພາຍໃນ --- ທົດສອບຢູ່ທີ່ 20kA/1s ດ້ວຍການບັນເທົາຄວາມກົດດັນ directing gases ຮ້ອນອອກຈາກຕົວປະຕິບັດການ.

Compact Footprint--- ຄອບຄອງພື້ນທີ່ພື້ນທີ່ໜ້ອຍກວ່າ 30-50% ກ່ວາເຄື່ອງສະວິດທີ່ມີ insulated ອາກາດ, ເຫມາະສໍາລັບສະຖານີຍ່ອຍທີ່ມີພື້ນທີ່ຈໍາກັດ.

ການ​ຕິດ​ຕາມ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ --- ການ​ຕິດ​ຕໍ່​ຊ່ວຍ​ມາດ​ຕະ​ຖານ​ບວກ​ກັບ​ການ​ສື່​ສານ Modbus ທາງ​ເລືອກ​ຫຼື IEC 61850​.

ຄໍາຮ້ອງສະຫມັກ

● ການແຈກຢາຍພະລັງງານໃນຕົວເມືອງ (ສະຖານີຍ່ອຍຊັ້ນໃຕ້ດິນ, ສະລັບສັບຊ້ອນການຄ້າ)

● ຟາມລົມ ແລະແສງຕາເວັນ (ທົນທານຕໍ່ການສັ່ນສະເທືອນ, ອຸນຫະພູມສູງສຸດ)

● ໂຮງງານອຸດສາຫະກຳ (ເຫຼັກກ້າ, ຊີມັງ, ປິໂຕເຄມີ)

● ສູນຂໍ້ມູນ (ຄວາມຕ້ອງການເວລາເຮັດວຽກລະດັບ III/IV)

● ສະຖານີຍ່ອຍທາງລົດໄຟ (ລະບົບ 25kV)

● ການ​ດໍາ​ເນີນ​ງານ​ການ​ຂຸດ​ຄົ້ນ​ບໍ່​ແຮ່ (ຝຸ່ນ​, ສະ​ພາບ​ແວດ​ລ້ອມ​ຊຸ່ມ​ຊື່ນ​)

ຄຸນສົມບັດ Q&A

Q: VCB ແຕກຕ່າງກັນແນວໃດກັບສະຫຼັບການໂຫຼດ?

A: ສະວິດການຢຸດການໂຫຼດຂັດຂວາງການໂຫຼດປົກກະຕິເທົ່ານັ້ນ. VCB ໃນນີ້ RMU MV HV Insulated Switchgear Panel ກັບ VCB interrupts fault currents ສູງເຖິງ 31.5kA ໃນ milliseconds, ການນໍາໃຊ້ interrupter ສູນຍາກາດທີ່ບໍ່ມີຂະຫນາດກາງ ionizable.

ລາຍລະອຽດການຜະລິດ

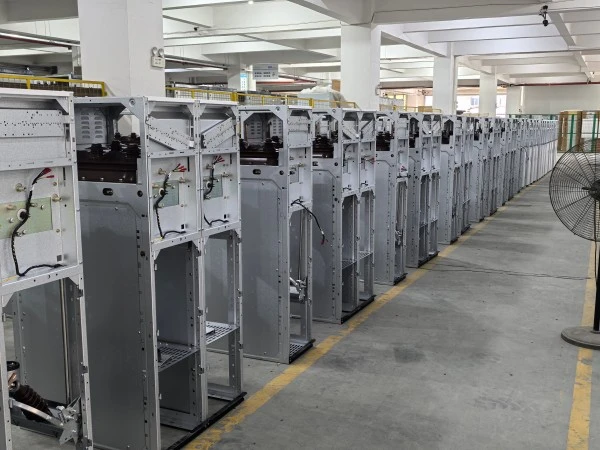

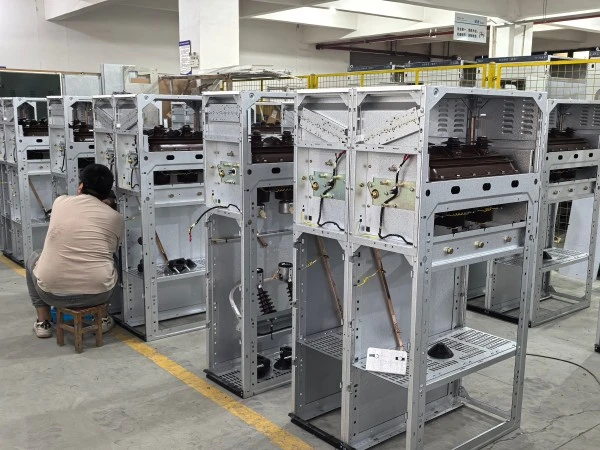

ຂະບວນການຜະລິດ

● Tank Fabrication --- Laser-cut 316L stainless steel, robot-welded, X-ray inspected, pressure-tested at 0.4MPa for 24 ຊົ່ວໂມງ.

● Vacuum Interrupter Assembly --- ແຕ່ລະ interrupter ຜ່ານການທົດສອບແຮງດັນສູງ 70kV AC ແລະການວັດແທກຄວາມຕ້ານທານການຕິດຕໍ່.

● ການປະມວນຜົນ SF6 --- ຖັງຖືກຍົກຍ້າຍໄປຢູ່ທີ່ <10Pa, ຫຼັງຈາກນັ້ນເຕັມໄປດ້ວຍອາຍແກັສ SF6 (ຄວາມບໍລິສຸດ> 99.97%, ຈຸດນໍ້າຄ້າງ <-50°C). Halogen sniffer ກວດສອບການປະທັບຕາທັງຫມົດ.

● ການທົດສອບ --- ຄວາມທົນທານຂອງກົນຈັກ (1,000 ຮອບ), dielectric (70kV/1min), ການໄຫຼອອກບາງສ່ວນ (<5pC), ແລະການທົດສອບ arc ພາຍໃນ (20kA/1s).

ການຮັບປະກັນຄຸນນະພາບ & ການຢັ້ງຢືນ

ເປັນຫຍັງຕ້ອງເລືອກ Lugao Power?

RMU ກັບ VCB vs RMU ກັບ Fuse

ໂດຍທົ່ວໄປແລ້ວ, VCB RMUs ໄດ້ຖືກແນະນໍາສໍາລັບລະບົບການກະຈາຍພະລັງງານຂະຫນາດກາງແລະຂະຫນາດໃຫຍ່ທີ່ຕ້ອງການການສະຫຼັບເລື້ອຍໆ, ການປົກປ້ອງຂັ້ນສູງ, ແລະການຕິດຕາມຫ່າງໄກສອກຫຼີກ. Fuse RMUs ເປັນການແກ້ໄຂທີ່ຄຸ້ມຄ່າສຳລັບການປົກປ້ອງໝໍ້ແປງໄຟ ແລະເຄືອຂ່າຍການແຈກຢາຍຂະໜາດນ້ອຍທີ່ມີການໂຫຼດທີ່ຂ້ອນຂ້າງຄົງທີ່.

ການຫຸ້ມຫໍ່, ການຂົນສົ່ງ & ຫຼັງຈາກການຂາຍ

ການຫຸ້ມຫໍ່

1. VCI film wrap + padding foam + crate ໄມ້ອັດ 9mm

2. ຄວາມກົດດັນ SF6 ຫຼຸດລົງເປັນ 0.05MPa ສໍາລັບການຂົນສົ່ງ

ຫລັງການຂາຍ & ການຮັບປະກັນ

1. ໄລຍະເວລາການຮັບປະກັນ: 12 ເດືອນຈາກຄ່ານາຍຫນ້າຫຼື 18 ເດືອນຈາກການຂົນສົ່ງ, ອັນໃດກ່ອນ.

2. ການຄຸ້ມຄອງ: ຄວາມບົກຜ່ອງດ້ານວັດສະດຸ / ການເຮັດວຽກ, ການຕື່ມ SF6 ສໍາລັບການຮົ່ວໄຫຼ> 0.5% / ປີ, ການສູນເສຍສູນຍາກາດ VCB.

3. ການຍົກເວັ້ນ: ການຕິດຕັ້ງບໍ່ຖືກຕ້ອງ, ບັງເອີນ, ການປ່ຽນແປງທີ່ບໍ່ໄດ້ຮັບອະນຸຍາດ, ວັດສະດຸບໍລິໂພກ.

ບໍລິການ:

1. ການ​ແກ້​ໄຂ​ບັນ​ຫາ​ທາງ​ໄກ​ຟຣີ (ການ​ຕອບ​ສະ​ຫນອງ 24 ຊົ່ວ​ໂມງ​)

2. ການຈັດສົ່ງອາໄຫຼ່ພາຍໃນ 48 ຊົ່ວໂມງ (ສາງທ້ອງຖິ່ນ)

3. ການຮັບປະກັນຂະຫຍາຍທີ່ມີຢູ່ (2, 3, ຫຼື 5 ປີ)

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ທ່ານສາມາດສະຫນອງບົດລາຍງານການທົດສອບປະເພດແລະ FAT ໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ບົດລາຍງານການທົດສອບປະເພດ IEC ມີໃຫ້. ການທົດສອບການຍອມຮັບຂອງໂຮງງານໃນໂຮງງານ Zhejiang ຂອງພວກເຮົາແມ່ນຍິນດີຕ້ອນຮັບ. ການກວດສອບຂອງພາກສ່ວນທີສາມ (SGS, BV) ມີຢູ່ໃນຄ່າໃຊ້ຈ່າຍຂອງລູກຄ້າ.

Q2: ການຮຽກຮ້ອງການຮັບປະກັນໄດ້ຮັບການຈັດການກັບສາກົນແນວໃດ?

A: ສົ່ງອີເມວຮູບພາບ / ວິດີໂອໄປຫາlugaoteam@lugaoelectric.com. ການວິນິດໄສໄລຍະໄກພາຍໃນ 24 ຊົ່ວໂມງ. ສໍາລັບຂໍ້ບົກພ່ອງທີ່ຄຸ້ມຄອງໂດຍປະກັນໄພ, ພວກເຮົາຈະສົ່ງຊິ້ນສ່ວນທົດແທນໂດຍບໍ່ເສຍຄ່າ..

Q3: ຊີວິດການບໍລິການທີ່ຄາດຫວັງຂອງ RMU MV HV Insulated Switchgear Panel ກັບ VCB ນີ້ແມ່ນຫຍັງ?

A: SF6 tank ແລະ busbars: 30 ປີ. VCB interrupter: 10,000 ການດໍາເນີນງານຫຼື 30 ປີ. ການປັບປຸງກົນໄກ: 15-20 ປີ. ອາຍຸການບໍລິການທັງຫມົດ: 25-30 ປີດ້ວຍການບໍາລຸງຮັກສາທີ່ເຫມາະສົມ.

Q4: ເງື່ອນໄຂການຈ່າຍເງິນໃດທີ່ທ່ານຍອມຮັບ?

A: ລູກຄ້າຄັ້ງທໍາອິດ: 30% T / T ລ່ວງຫນ້າ, 70% ກ່ອນການຂົນສົ່ງ. ລູກຄ້າທີ່ສ້າງຕັ້ງຂຶ້ນ: 20% T/T + 80% ຕໍ່ກັບສໍາເນົາ B/L. ຍອມຮັບ L/C ຢູ່ສາຍຕາ.

Q5: ແຜງ RMU MV HV Insulated Switchgear ກັບ VCB ສາມາດຖືກນໍາໃຊ້ໃນລະດັບສູງບໍ?

A: ການອອກແບບມາດຕະຖານ ≤2000m. ຮຸ່ນທີ່ມີຄວາມສູງ (creepage ເພີ່ມຂຶ້ນ, ຄວາມກົດດັນ SF6 ສູງຂຶ້ນ) ສາມາດໃຊ້ໄດ້ເຖິງ 3500m. ວິສະວະກໍາທີ່ກໍາຫນົດເອງສໍາລັບ > 3500m.
