insulation ອາຍແກັສເປັນມິດກັບສິ່ງແວດລ້ອມ RMU

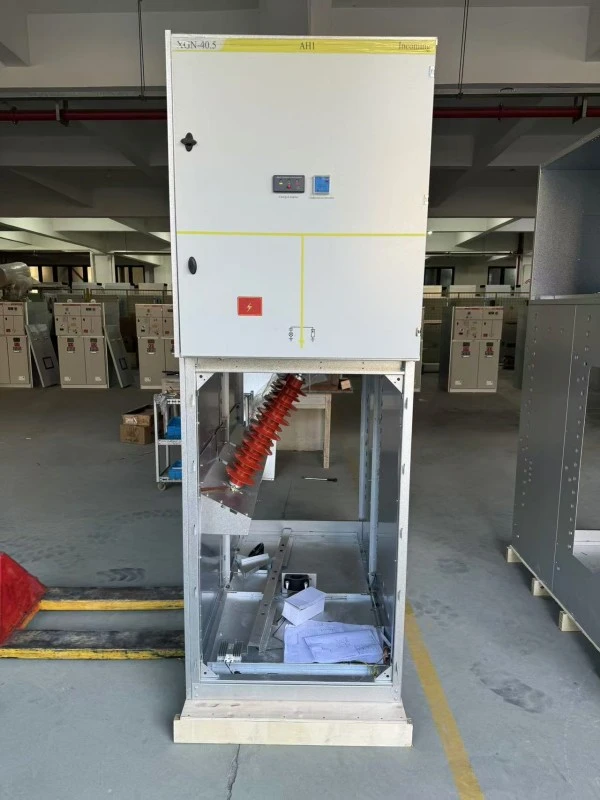

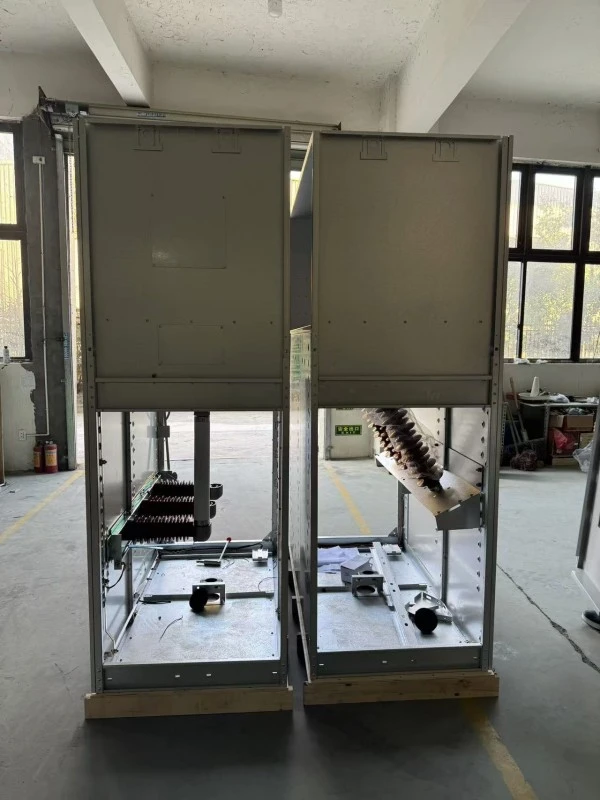

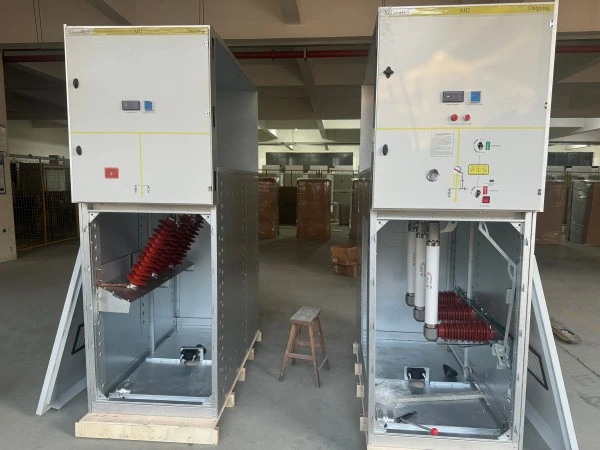

insulation ອາຍແກັສເປັນມິດກັບສິ່ງແວດລ້ອມ RMU (ຫນ່ວຍງານຫລັກວົງ) ເປັນເຄື່ອງປ່ຽນແຮງດັນຂະໜາດກາງທີ່ປະກອບດ້ວຍໂລຫະ, ຜະນຶກເຂົ້າກັນກັບໂຮງງານ (ເຖິງ 24kV) ທີ່ໃຊ້ການປະສົມອາຍແກັສທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມເປັນວັດສະດຸສນວນຫຼັກ ແລະ ການດັບໄຟກາງ--- ແທນທີ່ຈະເປັນ SF6 ທີ່ບໍລິສຸດ. ບໍ່ເຫມືອນກັບ SF6 RMUs ແບບດັ້ງເດີມທີ່ມີທ່າແຮງຂອງພາວະໂລກຮ້ອນສູງ (GWP = 23,500), SF₆ມີ GWP ປະມານ 24,300 ອີງຕາມຂໍ້ມູນອ້າງອີງຂອງ EU ໃນປັດຈຸບັນ. eco-RMU ຂອງ Lugao Power ໃຊ້ທັງອາກາດສັງເຄາະ, ປະສົມ N₂/SF₆ (ມີໜ້ອຍກວ່າ 10% SF6), ຫຼືອາຍແກັສ fluoroketone-based (C5-FK). ອາຍແກັສເຫຼົ່ານີ້ແມ່ນບໍ່ມີສານພິດ, ບໍ່ຕິດໄຟ, ແລະມີ GWP ຕ່ໍາກວ່າ 1 (ສໍາລັບອາກາດສັງເຄາະ) ຫຼືຕ່ໍາກວ່າ 600 (ສໍາລັບ C5-FK), ເມື່ອທຽບກັບ 23,500 ສໍາລັບ SF6 ບໍລິສຸດ.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

ເປັນຫຍັງຕ້ອງເລືອກLugao PowerEco-Gas RMU ຫຼາຍກວ່າທາງເລືອກ SF6?

ຄຸນສົມບັດຜະລິດຕະພັນ

ລາຍຊື່ຄຸນສົມບັດທີ່ມີຄໍາອະທິບາຍດ້ານວິຊາການ

ລາຍລະອຽດການຜະລິດ

Lugao Power ຜະລິດ Eco-Gas RMU ແນວໃດ

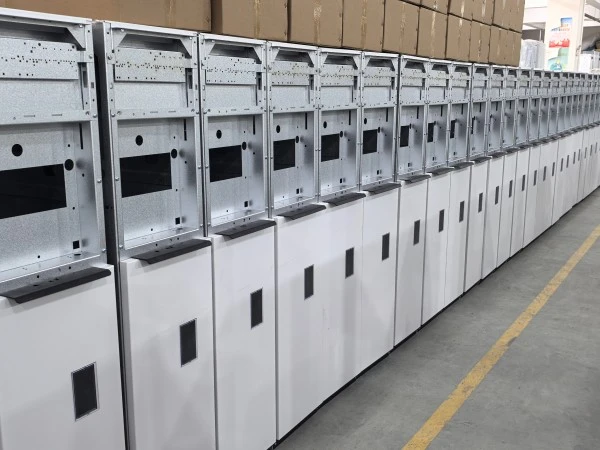

ແຕ່ລະ RMU insulation ອາຍແກັສທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມແມ່ນຜະລິດຢູ່ໃນໂຮງງານທີ່ໄດ້ຮັບການຢັ້ງຢືນ ISO 9001: 2021 ແລະ ISO 14001 ຂອງພວກເຮົາໃນເມືອງ Wenzhou, ຈີນ. ຂະບວນການຜະລິດໄດ້ຖືກດັດແປງໂດຍສະເພາະສໍາລັບການຈັດການອາຍແກັສນິເວດ - ແຕກຕ່າງຈາກສາຍການຜະລິດ SF6.

ຂັ້ນຕອນການຜະລິດເປັນຂັ້ນຕອນ

1. ການຜະລິດຖັງ

● ສະແຕນເລດ 3 ມມ (AISI 304) – ຕັດດ້ວຍເລເຊີ, ງໍຫຸ່ນຍົນ, ເຊື່ອມໂດຍຂະບວນການ MIG ອັດຕະໂນມັດ.

● 100% ການກວດຫາການຮົ່ວໄຫຼຂອງ helium: ຖັງຈົມຢູ່ໃນຫ້ອງສູນຍາກາດ; ການທົດສອບການສີດ helium – ອັດຕາການຮົ່ວໄຫຼ <1×10⁻⁶ mbar·L/s (20x ເຂັ້ມງວດກວ່າຄວາມຕ້ອງການຂອງ IEC).

2. ການປະກອບອົງປະກອບ

● ກົນໄກສະຫຼັບສາມຕຳແໜ່ງທີ່ປະກອບຢູ່ໃນຫ້ອງສະອາດ (ຫ້ອງຮຽນ 100,000).

● ຕິດຕໍ່ພົວພັນທອງແດງເປັນສີເງິນ (ຄວາມຫນາ 15μm) – ຮັບປະກັນການຕໍ່ຕ້ານການຕິດຕໍ່ຕ່ໍາ (<30μΩ).

● ກົນໄກການປິດປະຕູ – ສະແຕນເລດ, ຂັບເຄື່ອນດ້ວຍກ້ອງ.

3. ການປຸງແຕ່ງສູນຍາກາດ

● ຖັງໃຫ້ຄວາມຮ້ອນເຖິງ 80°C ພາຍໃຕ້ສູນຍາກາດ (<10 Pa) ເປັນເວລາ 8 ຊົ່ວໂມງ – ກໍາຈັດຄວາມຊຸ່ມຊື່ນ (ເປົ້າໝາຍ <10ppm).

● ປ້ອງກັນການເຊື່ອມຕົວພາຍໃນ ແລະ ການແຕກແຍກຂອງ dielectric.

4. ການຕື່ມອາຍແກັສນິເວດ

● ການປະສົມອາຍແກັສທີ່ກຽມໄວ້ຢູ່ໃນສະຖານີປະສົມສະເພາະ (ຄວາມຖືກຕ້ອງ ±1%).

●ສໍາລັບການຜະສົມຜະສານ C5-FK: C5-FK (fluoroketone) + CO₂ + O₂ (ຕິດຕາມ).

● ຄວາມດັນ: 0.04 MPa ທຽບກັບ 20°C.

● ແຕ່ລະຖັງທີ່ມີເລກລໍາດັບທີ່ມີປ້າຍປະກອບຂອງອາຍແກັສ.

5. ການທົດສອບໄຟຟ້າຂັ້ນສຸດທ້າຍ

● ຄວາມຖີ່ພະລັງງານທົນ: 42kV/1min (12kV ຫນ່ວຍ).

●ແຮງກະຕຸ້ນຂອງຟ້າຜ່າ: 75kV ສູງສຸດ (1.2/50μs).

●ການໄຫຼບາງສ່ວນ: <5pC ທີ່ 1.2Ur (12kV = 14.4kV ແຮງດັນການທົດສອບ).

● ການວັດແທກຄວາມຕ້ານທານການຕິດຕໍ່: ບັນທຶກໄວ້ໃນໃບຢັ້ງຢືນການທົດສອບ.

● ການທົດສອບການເຮັດວຽກຂອງກົນຈັກ: 50 ຮອບເປີດ/ປິດ – ບໍ່ມີການປ່ຽນແປງຄວາມກົດດັນຂອງອາຍແກັສ.

6. ການກວດສອບ interlock

● ການຕິດກັນກົນຈັກທັງໝົດທີ່ທົດສອບດ້ວຍເຂັມວັດແທກ – ບັນທຶກການວັດແທກແຮງ.

7. ການຫຸ້ມຫໍ່

● ໜ່ວຍບັນຈຸອາຍແກັສປະທັບຕາດ້ວຍໝວກຂົນສົ່ງໃສ່ປ່ຽງ.

● ເຄື່ອງວັດແທກຄວາມກົດດັນປ້ອງກັນດ້ວຍຝາໂຟມ

ເປົ້າໝາຍການຄວບຄຸມຄຸນນະພາບ

ບໍລິການຫຼັງການຂາຍ & ການຮັບປະກັນ

ໄລຍະເວລາຮັບປະກັນ:

12 ເດືອນນັບຈາກວັນທີສົ່ງມອບ ຫຼື 18 ເດືອນນັບຈາກວັນທີສົ່ງສິນຄ້າ (ອັນໃດເກີດຂຶ້ນກ່ອນ).

ພາຍໃຕ້ການຮັບປະກັນ:

1. ທຸກພາກສ່ວນກົນຈັກ (ກົນໄກການສະຫຼັບ, interlocks, ສະຫຼັບແຜ່ນດິນໂລກ, ຕົວຊີ້ວັດ)

2. ຄວາມສົມບູນຂອງຖັງກ໊າຊ (ການຮົ່ວໄຫຼຍ້ອນຄວາມບົກຜ່ອງດ້ານການຜະລິດ)

3. ຕິດຕໍ່ພົວພັນປະຖົມແລະມັດທະຍົມ

4. ອົງປະກອບຂອງອາຍແກັສນິເວດ (ຖ້າໂຮງງານຕື່ມ deviates ຈາກໃບຢັ້ງຢືນ)

5. ເຄື່ອງວັດແທກຄວາມດັນແລະຄວາມຫນາແຫນ້ນ

ບໍ່ຄອບຄຸມ:

1. ຄວາມເສຍຫາຍຈາກການເກັບຮັກສາຫຼືການຕິດຕັ້ງທີ່ບໍ່ເຫມາະສົມ (ເຊັ່ນ: ການຫຼຸດລົງຫນ່ວຍ)

2. ການກັດກ່ອນຈາກສະພາບແວດລ້ອມທີ່ຮຸກຮານ (ເຊັ່ນ: ໂຮງງານເຄມີ)

3. ການກະທຳຂອງທຳມະຊາດ (ແຜ່ນດິນໄຫວ, ນ້ຳຖ້ວມ, ຟ້າຜ່າ)

4. ເຄື່ອງບໍລິໂພກ (ຟິວ, ໂຄມໄຟ, ແບັດເຕີຣີ)

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ອາຍແກັສແມ່ນຫຍັງແທ້ທີ່ໃຊ້ໃນ RMU insulation ອາຍແກັສທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມ?

A: Lugao Power ໃຫ້ສອງທາງເລືອກ:

● ທາງເລືອກ A (ເສດຖະກິດ): N₂ + 10% SF₆ ຜະສົມ – GWP ≈ 2,350 (ຍັງຕໍ່າກວ່າ SF₆ ບໍລິສຸດ 90%).

● ທາງເລືອກ B (ພຣີມຽມສີຂຽວ): C5-FK (fluoroketone) + CO₂ + O₂ – GWP < 600, ບໍ່ມີ PFAS, ເຫມາະສໍາລັບໂຄງການທີ່ຊອກຫາເພື່ອຫຼຸດຜ່ອນການເອື່ອຍອີງໃສ່ອາຍແກັສສນວນສູງ GWP SF₆..

ທັງສອງແມ່ນບໍ່ມີສານພິດ, ບໍ່ຕິດໄຟ, ແລະໄດ້ຮັບການອະນຸມັດໂດຍ IEC 62271-200.

Q2: ປະສິດທິພາບອາຍແກັສແມ່ນຄືກັນກັບ SF6?

A: ແມ່ນແລ້ວ, ຢູ່ທີ່ຄວາມກົດດັນຂອງການດໍາເນີນງານດຽວກັນ (0.04-0.05 MPa), ຄວາມເຂັ້ມແຂງ dielectric ແລະຄວາມສາມາດຂອງ arc-quenching ແມ່ນທຽບເທົ່າ. RMU ທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມຂອງພວກເຮົາຜ່ານການທົດສອບປະເພດດຽວກັນກັບຫນ່ວຍ SF6: 42kV ທົນ, 20kA ວົງຈອນສັ້ນ, ແລະ 50 ການດໍາເນີນງານກົນຈັກ.

Q3: ຈະເກີດຫຍັງຂຶ້ນຖ້າອາຍແກັສຮົ່ວໄຫຼ? ມັນເປັນອັນຕະລາຍຕໍ່ຄົນງານບໍ?

A: Eco-gas ແມ່ນບໍ່ເປັນພິດ (ບໍ່ເຫມືອນກັບ SF6 ທີ່ສາມາດຜະລິດເປັນພິດ byproducts ພາຍໃຕ້ arcing). ຢ່າງໃດກໍ່ຕາມ, ການຮົ່ວໄຫຼຂະຫນາດໃຫຍ່ໃນສະຖານທີ່ຈໍາກັດສາມາດຍ້າຍອອກຊິເຈນ. RMU ຂອງ Lugao Power ປະກອບມີສັນຍານເຕືອນຄວາມດັນຕໍ່າ. ຖ້າຖືກກະຕຸ້ນ, ໃຫ້ລະບາຍອາກາດໃນຫ້ອງກ່ອນເຂົ້າ. ອາຍແກັສຕົວມັນເອງແມ່ນປອດໄພທີ່ຈະຫາຍໃຈໃນປະລິມານຫນ້ອຍ (ຄ້າຍຄືກັນກັບການລະບາຍໄຟ CO₂).

Q4: ຂ້ອຍສາມາດເຕີມກ໊າຊໃນທ້ອງຖິ່ນຖ້າຈໍາເປັນບໍ?

A: ຖັງຖືກປະທັບຕາຕະຫຼອດຊີວິດ --- ທ່ານບໍ່ຄວນຕື່ມເງິນພາຍໃຕ້ເງື່ອນໄຂປົກກະຕິ (ອັດຕາການຮົ່ວໄຫຼ <0.1% ຕໍ່ປີ). ຢ່າງໃດກໍຕາມ, ຖ້າປ່ຽງເສຍຫາຍ, Lugao Power ໃຫ້ຊຸດເຕີມເງິນທີ່ມີສ່ວນປະສົມຂອງອາຍແກັສທີ່ແນ່ນອນ. ພວກເຮົາບໍ່ແນະນໍາໃຫ້ໃຊ້ SF6 ທ້ອງຖິ່ນ - ທີ່ຈະທໍາລາຍຈຸດປະສົງດ້ານສິ່ງແວດລ້ອມ.

Q5: ການສນວນກ໊າຊທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມຂອງທ່ານ RMU ມີລາຄາແພງກວ່າ SF6 ບໍ?

A: ຄ່າໃຊ້ຈ່າຍໃນການຊື້ເບື້ອງຕົ້ນແມ່ນສູງກວ່າ 8-12% ເນື່ອງຈາກການຜະສົມອາຍແກັສແລະສາຍການຜະລິດທີ່ອຸທິດຕົນ. ແນວໃດກໍ່ຕາມ:

1. ທ່ານຫຼີກເວັ້ນຄ່າໃຊ້ຈ່າຍໃນການຟື້ນຕົວ SF6 ໃນອະນາຄົດ

2. ທ່ານມີສິດໄດ້ຮັບສິ່ງຈູງໃຈດ້ານພາສີອາຄານສີຂຽວ (ເຊັ່ນ: ສິງກະໂປ, EU).

3. ປະຈຸບັນນີ້ລະບົບສາທາລະນູປະໂພກຫຼາຍອັນໄດ້ຈ່າຍຄ່ານິຍົມສຳລັບ SF6-free switchgear ໃນການໃຫ້ຄະແນນການຈັດຊື້ຂອງພວກເຂົາ.

4. ຫຼາຍກວ່າ 20 ປີວົງຈອນຊີວິດ, eco-RMU ຂອງ Lugao ແມ່ນຄ່າໃຊ້ຈ່າຍທີ່ເປັນກາງຫຼືລາຄາຖືກກວ່າ.

Q6: ການຢັ້ງຢືນອັນໃດທີ່ RMU ນີ້ຖື?

A: ການທົດສອບປະເພດ IEC 62271-200 ເຕັມ (KEMA ຮັບການຮັບຮອງ). ເພີ່ມເຕີມ:

● ISO 14001 (ການຄຸ້ມຄອງສິ່ງແວດລ້ອມການຜະລິດ)

●ເຄື່ອງໝາຍ CE

● ຈີນ GB/T 3906

ຄໍາຖາມທີ 7: ຂ້ອຍສາມາດປັບປຸງແຜງ SF6 RMU ທີ່ມີຢູ່ກັບອາຍແກັສອີໂຄໄດ້ບໍ?

A: ບໍ່, ລະບົບການຈັດການອາຍແກັສ, ປະທັບຕາ, ແລະການຕັ້ງຄ່າຄວາມກົດດັນແມ່ນແຕກຕ່າງກັນ. ຢ່າງໃດກໍຕາມ, Lugao Power'sRMU ທີ່ມີອາຍແກັສມີຂະຫນາດພາຍນອກແລະໄລຍະຫ່າງ busbar ດຽວກັນກັບມາດຕະຖານ SF6 RMUs ສ່ວນໃຫຍ່. ນີ້ອະນຸຍາດໃຫ້ "ຫຼຸດລົງ" ການທົດແທນໂດຍບໍ່ມີການເຮັດວຽກທາງແພ່ງ.

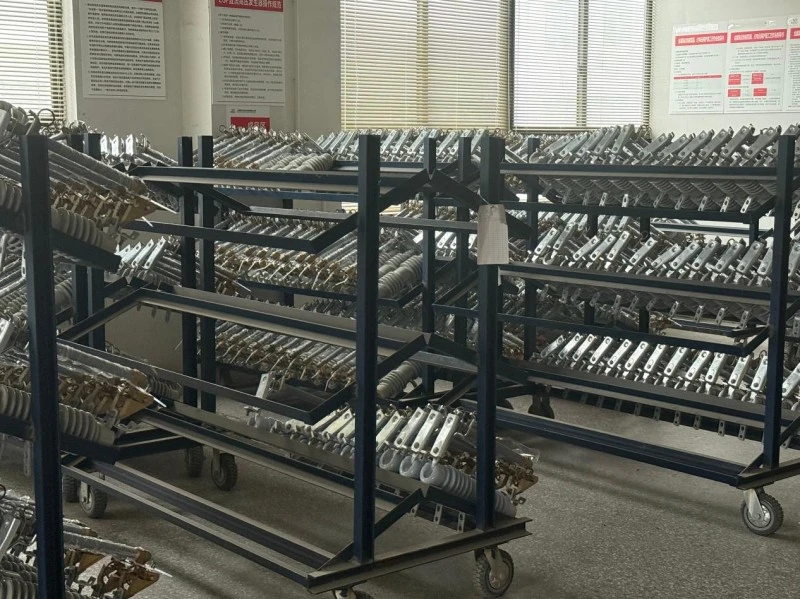

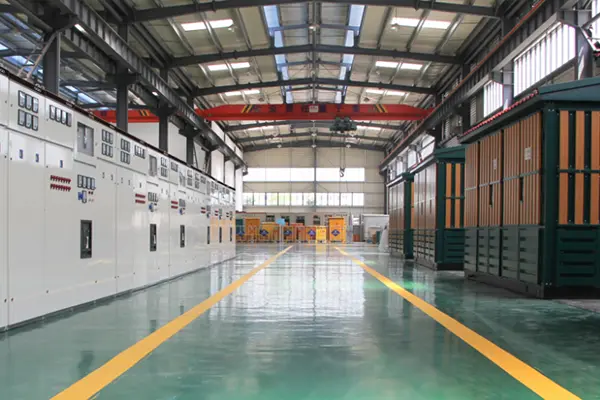

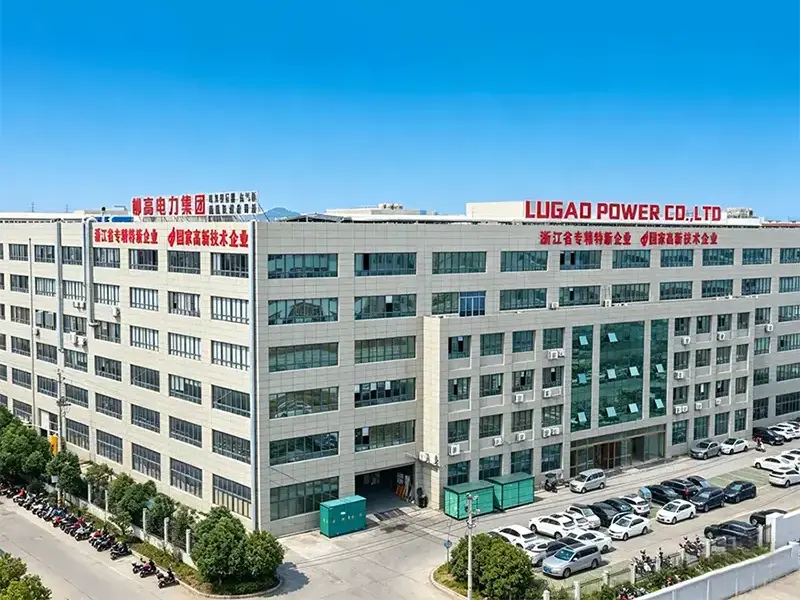

ໂຮງງານ Lugao
