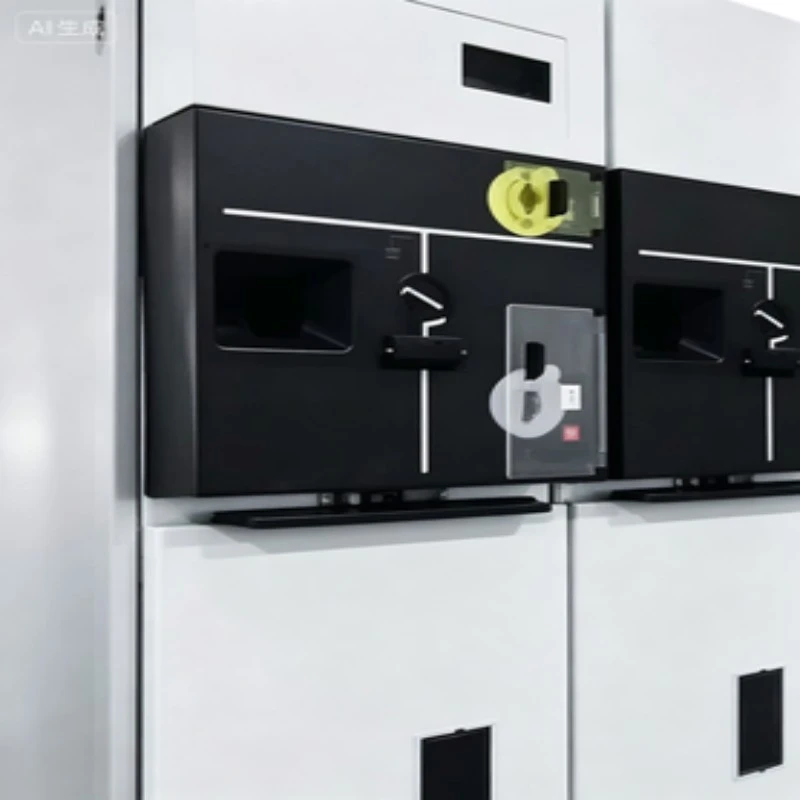

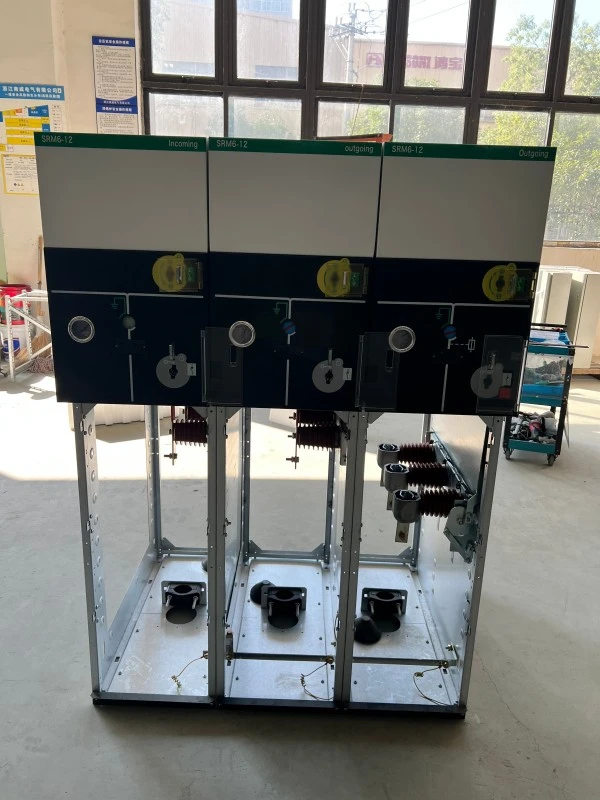

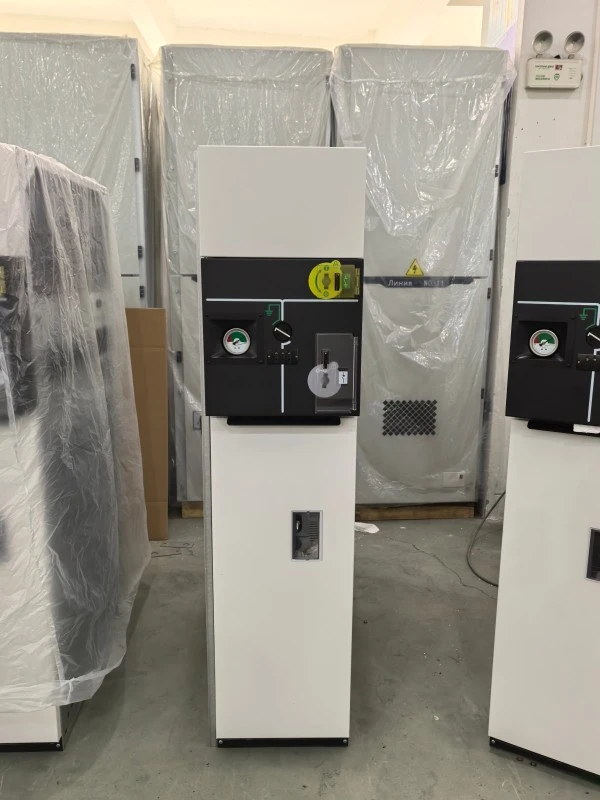

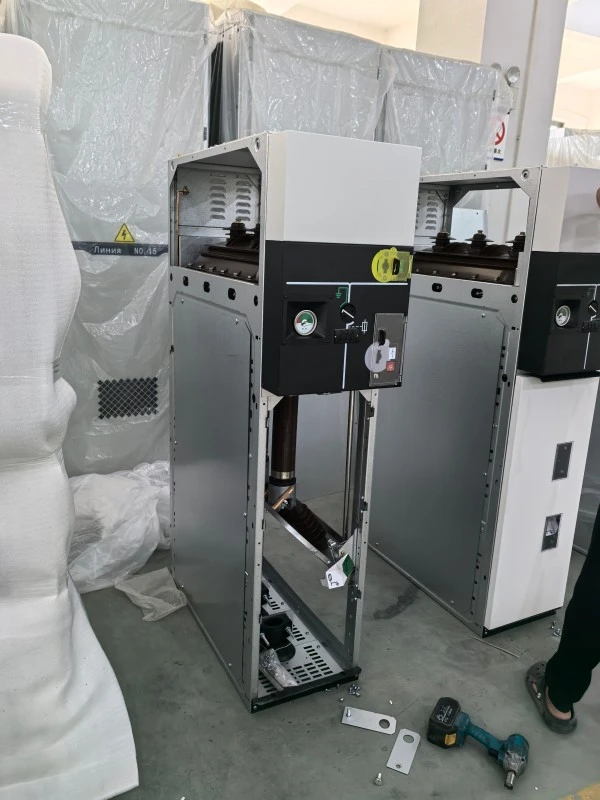

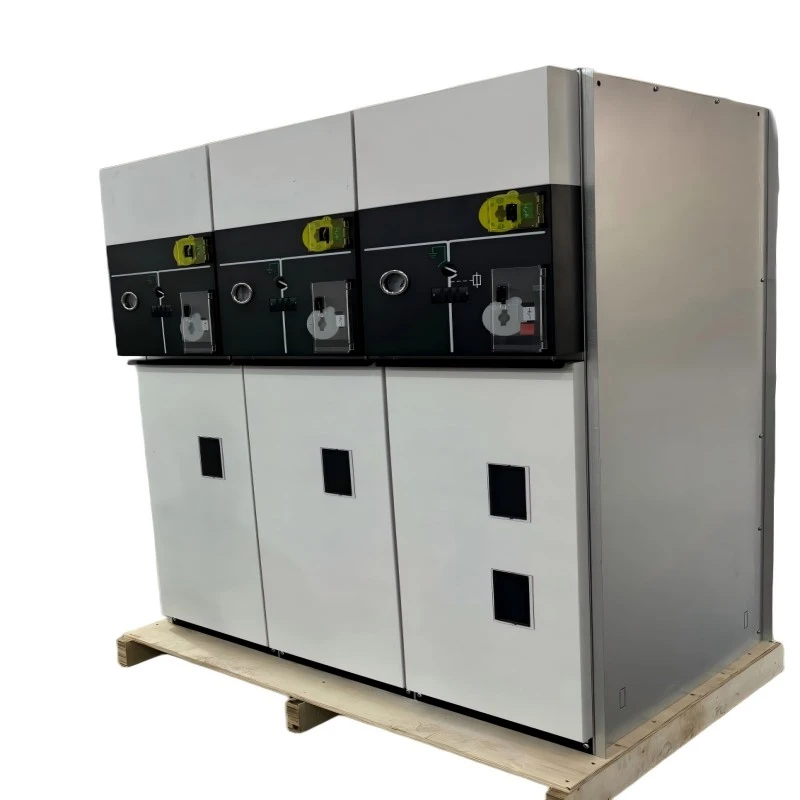

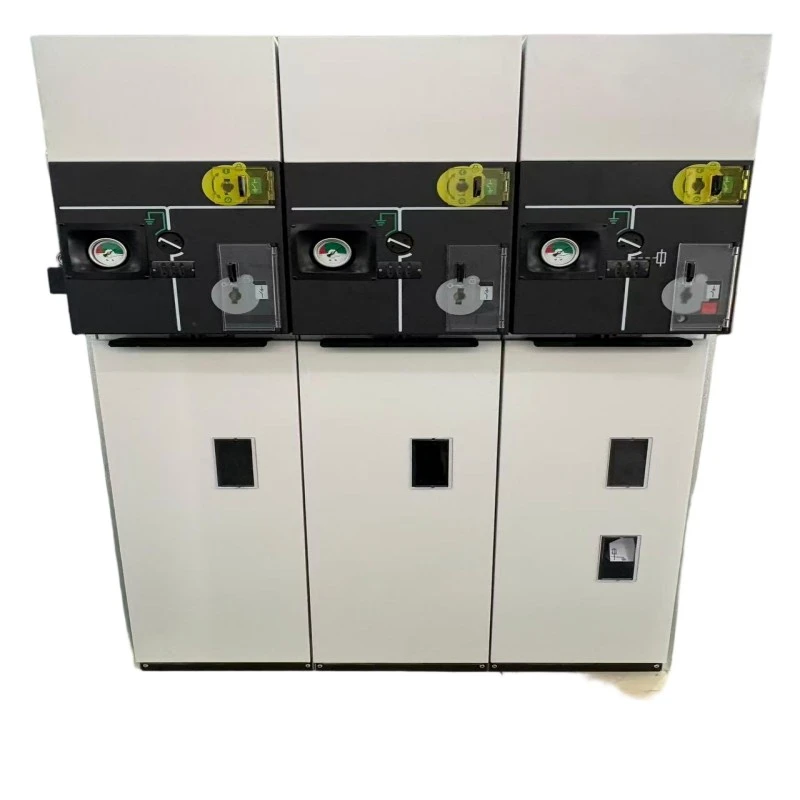

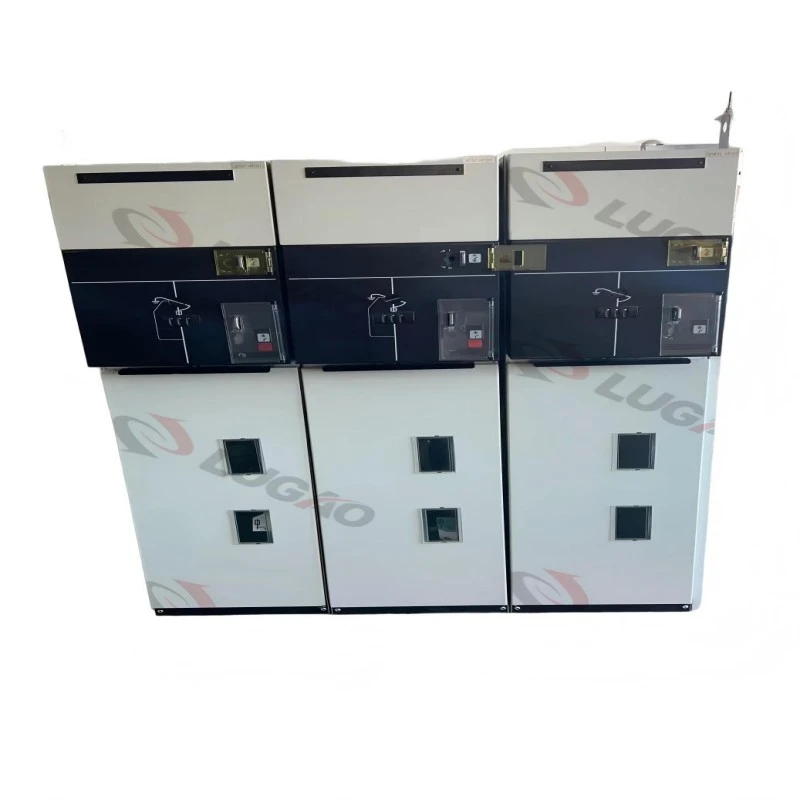

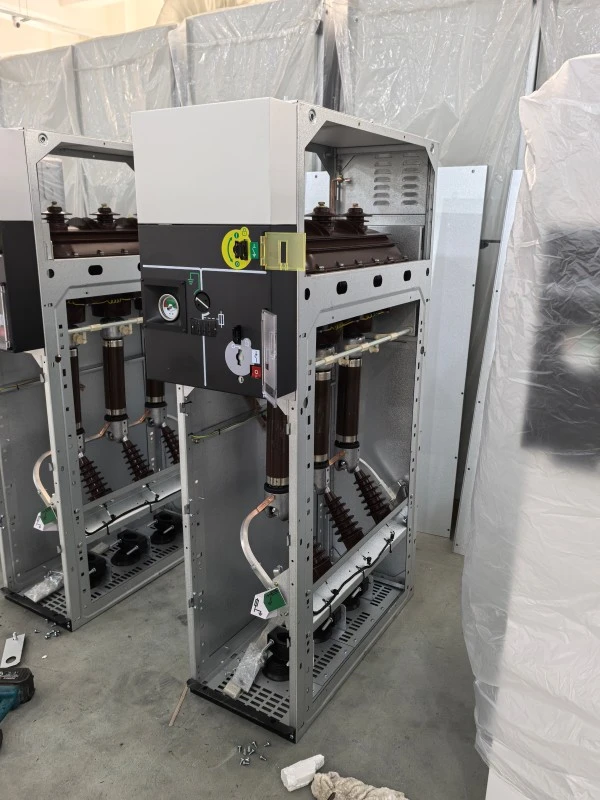

Low Gas Interlock System metal enclosed RMU

The Low Gas Interlock System ໂລຫະປິດລ້ອມ RMU (ຫນ່ວຍງານຫລັກວົງ) ເປັນສະວິດເກຍທີ່ຕິດຕັ້ງໂດຍໂຮງງານຜະລິດ, ທົດສອບປະເພດທີ່ອອກແບບມາສໍາລັບເຄືອຂ່າຍກະຈາຍແຮງດັນຂະໜາດກາງ (ເຖິງ 24kV). ມັນປະສົມປະສານ SF6 insulated ຫຼື SF6-free ເຕັກໂນໂລຊີອາຍແກັສທີ່ມີກົນຈັກແລະລະບົບໄຟຟ້າຕ່ໍາອາຍແກັສ interlock.

ມັນເຮັດຫຍັງ:

RMU ເຊື່ອມຕໍ່ຢ່າງປອດໄພ, ໂດດດ່ຽວ, ແລະປົກປ້ອງຫມໍ້ແປງໄຟແລະວົງຈອນສາຍໃນເຄືອຂ່າຍວົງ. "ລະບົບລັອກອາຍແກັສຕ່ໍາ" ອັດຕະໂນມັດປ້ອງກັນການເຮັດວຽກ (ປິດຫຼືດິນ) ເມື່ອຄວາມກົດດັນຂອງອາຍແກັສພາຍໃນຫຼຸດລົງຕໍ່າກວ່າເກນທີ່ປອດໄພ - ການກໍາຈັດຄວາມສ່ຽງຂອງ arcing ພາຍໃນເນື່ອງຈາກຄວາມເຂັ້ມແຂງ dielectric ບໍ່ພຽງພໍ. ການກໍ່ສ້າງທີ່ຫຸ້ມດ້ວຍໂລຫະສະຫນອງການປົກປ້ອງທາງດ້ານຮ່າງກາຍທີ່ເຂັ້ມແຂງແລະການປ້ອງກັນແມ່ເຫຼັກໄຟຟ້າ.

ຫນ້າ​ທີ່​ສໍາ​ຄັນ​:

● ໂຫຼດການສ້າງ/ແຕກ

● ການເຮັດວຽກຂອງສະວິດ Earth ດ້ວຍການ interlock

● ການ​ປົກ​ປ້ອງ​ປັດ​ຈຸ​ບັນ​ຜິດ​ປົກ​ກະ​ຕິ (ມີ fuse ຫຼື relay​)

● ສັນຍານເຕືອນຄວາມດັນອາຍແກັສຕໍ່າ ແລະ lockout

● ການໂດດດ່ຽວທີ່ເຫັນໄດ້ພາຍໃຕ້ການຫຸ້ມດ້ວຍໂລຫະ

ທຸກໆລະບົບລັອກອິນເຕີແກັດຕ່ຳທີ່ຫຸ້ມດ້ວຍໂລຫະ RMU ຈາກ Lugao Power ປະຕິບັດຕາມມາດຕະຖານ IEC 62271-200 ແລະ GB/T 3906, ຮັບປະກັນການເຊື່ອມໂຍງເຂົ້າກັບຕາຂ່າຍອັດສະລິຍະ.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

ຄຸນສົມບັດຫຼັກ (ມີພາກສ່ວນ Q&A)

ຄຸນນະສົມບັດ 1: ກົນໄກການ interlocking ຄວາມກົດດັນອາຍແກັສຕ່ໍາ

ປ້ອງກັນການປິດຫຼືດິນເມື່ອຄວາມຫນາແຫນ້ນຂອງອາຍແກັສບໍ່ພຽງພໍ.

lock ກົນຈັກ + ຕໍານິຕິຊົມຕິດຕໍ່ກັບ RTU.

ຄຸນ​ລັກ​ສະ​ນະ 2​: ໂລ​ຫະ​ປິດ​ລ້ອມ​, ຖັງ​ປະ​ທັບ​ຕາ​ຢ່າງ​ເຕັມ​ທີ່​

ຖັງສະແຕນເລດທີ່ມີການເຊື່ອມເລເຊີ.

ບໍ່ມີສ່ວນທີ່ມີຊີວິດທີ່ເປີດເຜີຍພາຍນອກ.

ຄຸນ​ລັກ​ສະ​ນະ 3​: ການ​ເຊື່ອມ​ຕໍ່​ກົນ​ຈັກ / ໄຟ​ຟ້າ​ປະ​ສົມ​ປະ​ສານ​

●ສະວິດໂຫຼດ – ປຸ່ມແຜ່ນດິນໂລກ – ລະບົບຕ່ອງໂສ້ລັອກດ້ານໜ້າ.

ການໃຫ້ລູກກະແຈ ແລະລູກກະແຈ.

ຄຸນ​ລັກ​ສະ​ນະ 4​: ກະ​ທັດ​ລັດ​ແລະ​ການ​ອອກ​ແບບ Modular​

ຄວາມກວ້າງຕ່ໍາສຸດ 375mm ຕໍ່ຫນ່ວຍ.

ສາມາດຂະຫຍາຍໄດ້ທັງສອງດ້ານ.

ຄຸນ​ລັກ​ສະ​ນະ 5​: ລະ​ບົບ​ອາຍ​ແກ​ັ​ສ​ທີ່​ເປັນ​ມິດ​ບໍາ​ລຸງ​ຮັກ​ສາ​

ປ່ຽງປ່ຽງດ້ວຍຕົນເອງ; ເຄື່ອງວັດຄວາມດັນຂອງອາຍແກັສທີ່ມີເຂດຄວາມກົດດັນຕ່ໍາຫມາຍເປັນສີແດງ.

ຄໍາຮ້ອງສະຫມັກ

1. ເຄືອ​ຂ່າຍ​ການ​ແຜ່​ກະ​ຈາຍ​ຂັ້ນ​ສອງ (ທີ່​ຢູ່​ອາ​ໄສ & ສະ​ລັບ​ສັບ​ຊ້ອນ​ການ​ຄ້າ​)

2. ສະຖານີເກັບກຳພະລັງງານລົມ/ແສງຕາເວັນ (ຄວາມສາມາດໃນການປັບຕົວດ້ານສິ່ງແວດລ້ອມ)

3. EV charging hub switchgear ຫ້ອງ

4. ຕົວປ້ອນຂໍ້ມູນສຳຮອງສູນຂໍ້ມູນ

5. ເຄືອຂ່າຍວົງແຫວນໂຮງງານອຸດສາຫະກໍາ

ຖາມ-ຕອບ--- ຄຸນສົມບັດຜະລິດຕະພັນ ດຳນ້ຳເລິກ

Q1: interlock ອາຍແກັສຕ່ໍາຜົນກະທົບຕໍ່ຄວາມໄວການດໍາເນີນງານປົກກະຕິບໍ?

A: ບໍ່. ພາຍໃຕ້ຄວາມກົດດັນປົກກະຕິ, interlock ແມ່ນໂປ່ງໃສ. ພຽງແຕ່ເມື່ອອາຍແກັສຮົ່ວ (ເຊັ່ນ: ເນື່ອງຈາກການປະທັບຕາ) ລັອກມີສ່ວນຮ່ວມ --- ໂດຍທົ່ວໄປແລ້ວຫຼັງຈາກ 10+ ປີ. ມັນເພີ່ມຄວາມລ່າຊ້າສູນໃນລະຫວ່າງການປ່ຽນປົກກະຕິ.

Q2: ໄລຍະການເຕີມກ໊າຊປົກກະຕິແມ່ນຫຍັງ?

A: ສໍາລັບລຸ້ນ SF6, > 20 ປີພາຍໃຕ້ເງື່ອນໄຂປົກກະຕິ. interlock ອາຍແກັສຕ່ໍາຈະກະຕຸ້ນເຕືອນໄດ້ດີກ່ອນທີ່ຈະລະດັບທີ່ສໍາຄັນ, ອະນຸຍາດໃຫ້ການບໍາລຸງຮັກສາຕາມແຜນການ.

Q3: ລະບົບການລັອກອາຍແກັສຕ່ໍາໂລຫະທີ່ປິດລ້ອມ RMU ເຫມາະສົມສໍາລັບອັດຕະໂນມັດຕາຂ່າຍໄຟຟ້າອັດສະລິຍະບໍ?

A: ຢ່າງແທ້ຈິງ. ແຕ່ລະຫນ່ວຍສະຫນອງການຕິດຕໍ່ຊ່ວຍສໍາລັບສັນຍານເຕືອນໄພອາຍແກັສຕ່ໍາ, ສະຖານະ lockout, ແລະສະຫຼັບຕໍາແຫນ່ງ --- ເຫມາະສົມກັບ IEC 61850 ຜ່ານ RTU.

ລາຍລະອຽດການຜະລິດ

ຂະບວນການຜະລິດ

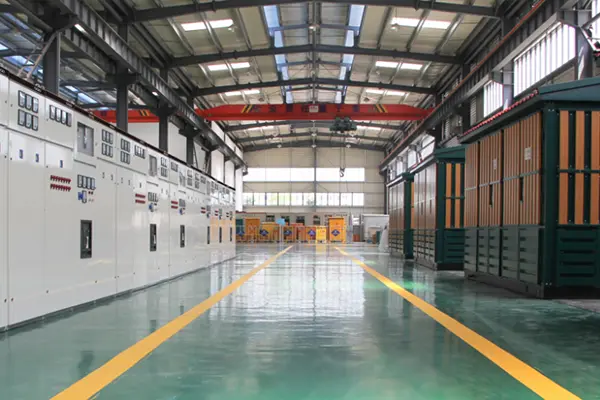

● ບໍລິສັດ Lugao Power Co., Ltd. ຜະລິດໂລຫະປະສົມລະບົບອາຍແກັສຕ່ໍາແຕ່ລະອັນRMUຢູ່ໃນຫ້ອງສະອາດ 100,000 ສໍາລັບການຕື່ມອາຍແກັສ. ຂັ້ນ​ຕອນ​ການ​ຜະ​ລິດ​ທີ່​ສໍາ​ຄັນ​:

1. ການຕັດເລເຊີຖັງ & ການເຊື່ອມໂລຫະຫຸ່ນຍົນ --- ການທົດສອບການຮົ່ວໄຫຼຂອງ helium (<1×10⁻⁶ mbar·L/s).

2. ການອົບແຫ້ງສູນຍາກາດ & degassing --- ເນື້ອໃນຄວາມຊຸ່ມ ≤10ppm.

3. ການປະກອບ interlock ກົນຈັກ --- ການທົດສອບຄວາມອົດທົນ 5000 ຮອບ.

4. ການປັບລະດັບກ໊າຊ interlock ຕ່ໍາ --- ການນໍາໃຊ້ສະຫຼັບຄວາມກົດດັນຄວາມແມ່ນຍໍາແລະກົນໄກ cam.

5. ການທົດສອບໄຟຟ້າສຸດທ້າຍ --- ຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ (42kV / 1min ສໍາລັບຫນ່ວຍ 12kV).

6. ຈໍານວນ serial ເປັນເອກະລັກ --- traceable ກັບໃບຢັ້ງຢືນວັດຖຸດິບ.

ການຄວບຄຸມຄຸນນະພາບ

ທຸກໆ RMU ຜ່ານການທົດສອບການຍອມຮັບຈາກໂຮງງານ 100% (FAT) ຕໍ່ IEC.

●ຟັງຊັນ interlock ອາຍແກັສ ow ຢືນຢັນຢູ່ສາມຈຸດຄວາມກົດດັນ: ປົກກະຕິ, ປຸກ, lockout.

ການວັດແທກການໄຫຼບາງສ່ວນ <5pC ທີ່ 1.2Ur.

ການຢັ້ງຢືນ & ການຮັບປະກັນຄຸນນະພາບ

ເປັນຫຍັງຕ້ອງເລືອກບໍລິສັດ Lugao Power Co., Ltd.

● 15+ ປີໃນ switchgear ແຮງດັນປານກາງ.

● ສະຫນັບສະຫນູນວົງຈອນຊີວິດ – ອະໄຫລ່ທີ່ຮັບປະກັນ 10 ປີ.

● ວິສະວະກຳແບບກຳນົດເອງ – ເພີ່ມການຕິດຕາມແກ໊ສຕ່ຳໄລຍະໄກ, ເຄື່ອງເຮັດຄວາມຮ້ອນ ຫຼື CTs.

"ເມື່ອທ່ານຊື້ໂລຫະທີ່ມີລະບົບ Interlock ອາຍແກັສຕ່ໍາ RMU ຈາກ Lugao, ທ່ານໄດ້ຮັບບໍ່ພຽງແຕ່ຜະລິດຕະພັນ, ແຕ່ຄູ່ຮ່ວມງານໃນຄວາມປອດໄພຂອງເຄືອຂ່າຍ."

ການຫຸ້ມຫໍ່ & ການຈັດສົ່ງ

ການຫຸ້ມຫໍ່

1. RMU ສ່ວນບຸກຄົນ: ຜະນຶກເຂົ້າກັນໃນຖົງ PE ຕ້ານ static + desiccant.

2. Cushioning: 30mm EPE Foam ພາຍໃນ crate ໄມ້.

3. ກ່ອງນອກ: ໄມ້ອັດທີ່ເຮັດດ້ວຍຄວາມຮ້ອນ (ສອດຄ່ອງກັບ ISPM-15 ສໍາລັບການສົ່ງອອກ).

4. ເຄື່ອງຫມາຍ: ອ່ອນເພຍ, ຈຸດສູນກາງຂອງກາວິທັດ, ປ້າຍກໍາກັບອາຍແກັສ, ເຕືອນ interlock.

ການຈັດສົ່ງ

1. ທ່າເຮືອ: Shanghai / Ningbo.

2. ເວລານໍາ: 25 ມື້ເຮັດວຽກສໍາລັບຫນ່ວຍ 630A ມາດຕະຖານ (ຄໍາສັ່ງຕົວຢ່າງ 15 ມື້).

3. ເອກະສານການຂົນສົ່ງ: ບັນຊີລາຍຊື່ການຫຸ້ມຫໍ່, ໃບເກັບເງິນການຄ້າ, ໃບເກັບເງິນ, ບົດລາຍງານການທົດສອບ, ໃບຢັ້ງຢືນ interlock calibration.

ບັນທຶກການຂົນສົ່ງອາຍແກັສ

SF6 ຫຼື ໜ່ວຍ ເຕີມກ໊າຊ eco-gas ຖືກສົ່ງເປັນ "ສິນຄ້າບໍ່ເປັນອັນຕະລາຍ" ພາຍໃຕ້ UN 3166 (ເຄື່ອງຈັກທີ່ມີອາຍແກັສ). ປ່ຽງທັງຫມົດປິດປະທັບຕາແລະປ້ອງກັນ.

FAQ

Q1: ໄລຍະເວລາການຮັບປະກັນສໍາລັບ Low Gas Interlock System metal enclosed RMU ແມ່ນຫຍັງ?

A: Lugao Power ສະຫນອງ 12 ເດືອນນັບຈາກວັນທີການມອບຫມາຍຫຼື 18 ເດືອນຈາກການຂົນສົ່ງ (ອັນໃດກໍ່ຕາມກ່ອນຫນ້ານັ້ນ). ກົນໄກ interlock ອາຍແກັສຕ່ໍາແມ່ນກວມເອົາ 5 ປີ.

Q2: ສາມາດ interlock ອາຍແກັສຕ່ໍາສາມາດ bypassed ໃນກໍລະນີສຸກເສີນ?

A: ບໍ່ມີການອອກແບບ. Bypass ຈະເອົາຊະນະຄວາມປອດໄພ. ແທນທີ່ຈະ, ພວກເຮົາໃຫ້ຊຸດເຕີມກ໊າຊຊົ່ວຄາວເພື່ອຟື້ນຟູຄວາມກົດດັນພາຍໃນ 30 ນາທີ. ຕິດຕາມ lockout-tagout ສະເໝີ.

Q3: ທ່ານສະຫນອງການຝຶກອົບຮົມການຕິດຕັ້ງບໍ?

A: ແມ່ນແລ້ວ. ພວກ​ເຮົາ​ສະ​ເຫນີ​ໃຫ້​ການ​ແນະ​ນໍາ​ວິ​ດີ​ໂອ​ໄລ​ຍະ​ໄກ​ໂດຍ​ບໍ່​ເສຍ​ຄ່າ​, ແລະ​ການ​ຝຶກ​ອົບ​ຮົມ​ຢູ່​ໃນ​ເວັບ​ໄຊ​ສໍາ​ລັບ​ຄໍາ​ສັ່ງ​ເກີນ 10 ຫົວ​ຫນ່ວຍ​.

Q4: ຂ້ອຍຈະກວດສອບການທໍາງານຂອງ gas interlock ຕ່ໍາແນວໃດກ່ອນທີ່ຈະຕິດຕັ້ງ?

A: ໃຊ້ພອດທົດສອບໃນຈໍພາບຄວາມຫນາແຫນ້ນຂອງອາຍແກັສ. ຄ່ອຍໆປ່ອຍອາຍແກັສ – ເມື່ອຮອດເກນປຸກ (0.03MPa) ທ່ານຈະໄດ້ຍິນສຽງສັນຍານເຕືອນ; ຢູ່ທີ່ lockout threshold (0.02MPa) shaft ການດໍາເນີນງານຂອງສະຫຼັບກົນໄກຕັນ. ນີ້ແມ່ນສະແດງໃຫ້ເຫັນໃນວິດີໂອໂຮງງານຜະລິດຂອງພວກເຮົາ.

Q5: RMU ນີ້ເຫມາະສົມກັບອາຍແກັສທີ່ບໍ່ມີ SF6 ບໍ?

A: ແມ່ນແລ້ວ. Lugao Power ສະເໜີໃຫ້ລະບົບການປິດກັ້ນອາຍແກັສຕ່ຳດ້ວຍໂລຫະ RMU ທີ່ມີການປະສົມ N2/SF6 (70%/30%) ຫຼື C4-FN. (ມາດຕະຖານອາຍແກັສປານກາງແລະ interlock ໄດ້ຖືກຕັ້ງຄ່າຕາມລະບົບ insulation ທີ່ເລືອກ.) ຂອບເຂດຄວາມກົດດັນ interlock ໄດ້ຖືກຄິດໄລ່ຄືນໃຫມ່ສໍາລັບແຕ່ລະປະເພດອາຍແກັສ.
