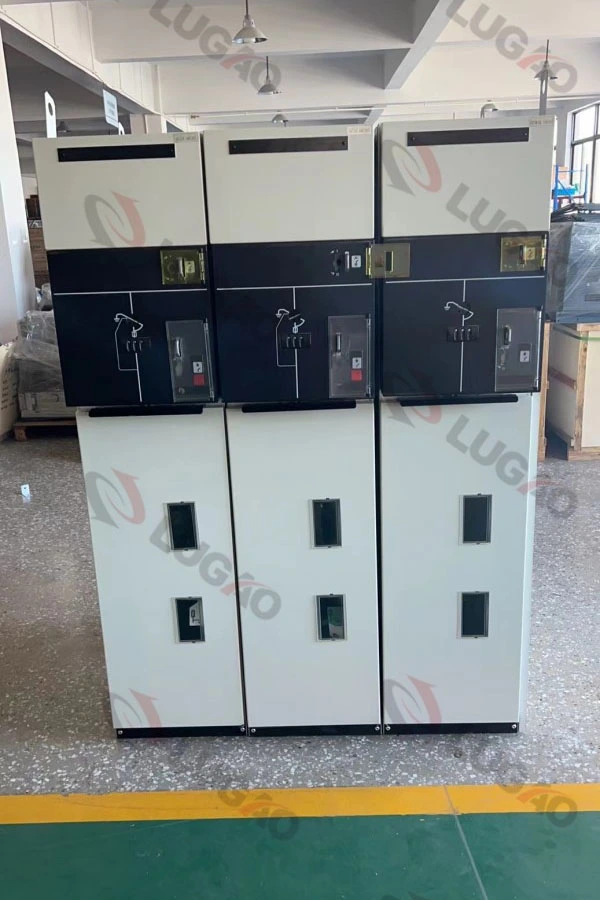

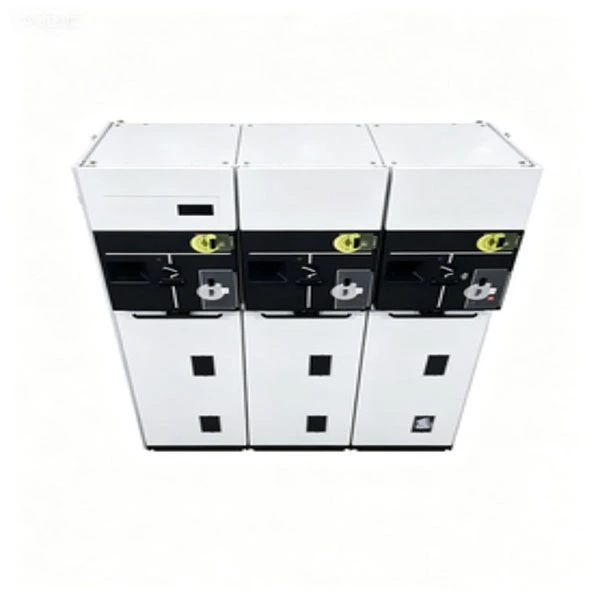

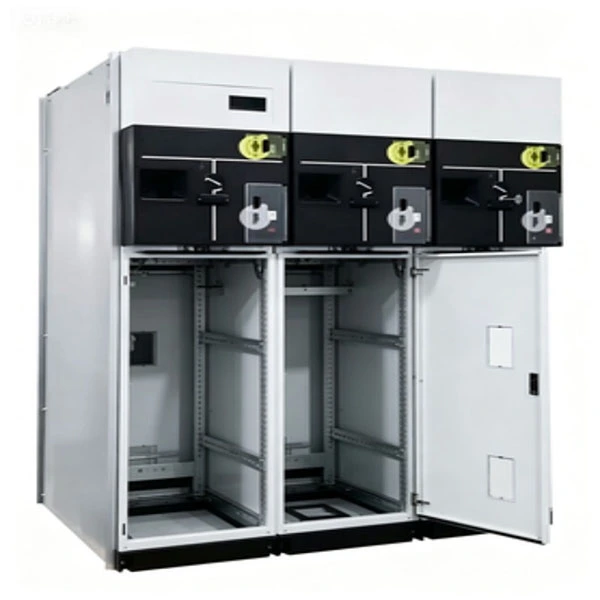

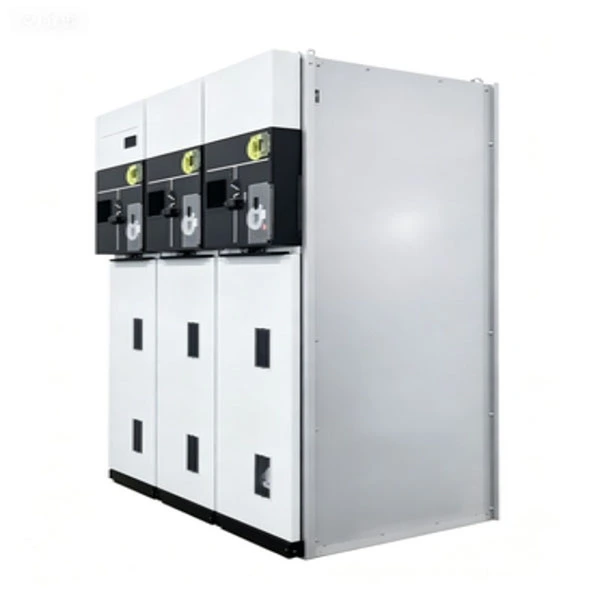

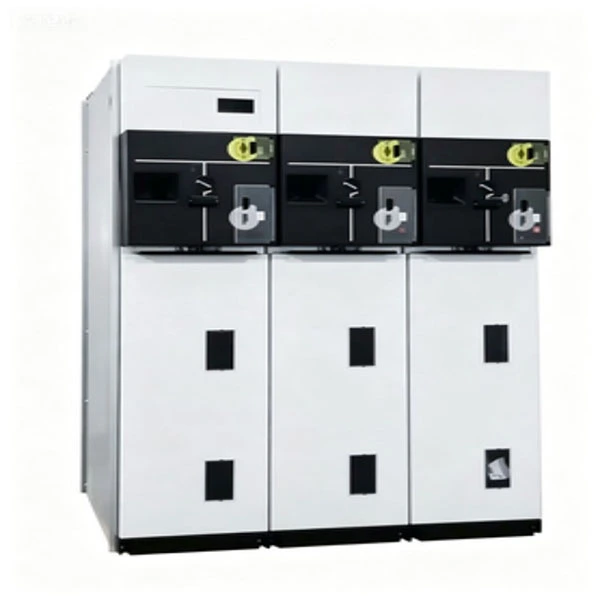

ກະທັດຮັດປະທັບຕາທີ່ມີ insulated ຢ່າງເຕັມສ່ວນ RMU

The Compact sealed Fully Insulated RMU (ຫນ່ວຍງານຫລັກວົງ) ແມ່ນໂຮງງານປະກອບ, ປະເພດການທົດສອບໂລຫະປິດສະຫຼັບ. ມັນລວມເອົາສະວິດຢຸດການໂຫຼດ, ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ, ຟິວ, ແລະສະວິດດິນເຂົ້າໄປໃນຖັງສະແຕນເລດທີ່ຜະນຶກເຂົ້າກັນຢ່າງເຕັມສ່ວນແລະ insulated ຢ່າງເຕັມສ່ວນ.

ມັນເຮັດຫຍັງ?

ເຊື່ອມ​ຕໍ່​ແລະ​ແຍກ​ສາຍ​ໄຟ​ຢູ່​ໃນ​ເຄືອ​ຂ່າຍ​ການ​ແຜ່​ກະ​ຈາຍ​ຂັ້ນ​ສອງ (6kV–24kV​)

ສະຫນອງການແຍກຄວາມຜິດແລະການສະຫຼັບ loop ສໍາລັບຕາຂ່າຍໄຟຟ້າທີ່ມີຄວາມຫນ້າເຊື່ອຖືສູງ

ບໍ່ເຫມືອນກັບ RMUs ທີ່ມີ insulated ອາກາດແບບດັ້ງເດີມ, Compact Sealed Fully Insulated RMU ນີ້ໃຊ້ SF6 ຫຼືອາຍແກັສ insulating ເປັນມິດກັບສິ່ງແວດລ້ອມເປັນຕົວກາງ insulation ຕົ້ນຕໍ, ການກໍາຈັດຄວາມຊຸ່ມຊື່ນ, ການສະສົມຂອງຂີ້ຝຸ່ນ, ແລະການບຸກລຸກສັດ - ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບເຂດຊາຍຝັ່ງທະເລ, ທະເລຊາຍ, ລະດັບສູງ, ແລະມົນລະພິດຫຼາຍ.

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

RMU ທີ່ມີ insulated ເຕັມທີ່ກະທັດຮັດຂອງພວກເຮົາແມ່ນຫນ່ວຍງານຫຼັກຂອງວົງແຫວນລຸ້ນຕໍ່ໄປທີ່ພັດທະນາສໍາລັບການແຈກຢາຍພະລັງງານໃນຕົວເມືອງ, ສວນອຸດສາຫະກໍາ, ໂຮງງານໄຟຟ້າພະລັງງານລົມ / ແສງຕາເວັນ, ແລະໂຄງການພື້ນຖານໂຄງລ່າງເຊັ່ນ: ສະຫນາມບິນແລະສູນຂໍ້ມູນ. ລະດັບແຮງດັນທີ່ມີລະດັບຈາກ 12kV ຫາ 24kV, ທີ່ມີຄ່າກະແສໄຟຟ້າ 630A ສໍາລັບ busbars ຕົ້ນຕໍ ແລະ 125A ສໍາລັບວົງຈອນປ້ອງກັນຟິວ.

ຄຸນ​ນະ​ສົມ​ບັດ​ດ້ານ​ວິ​ຊາ​ການ​ຫຼັກ​:

1. ຖັງສະແຕນເລດທີ່ຜະນຶກເຂົ້າກັນໄດ້ຢ່າງເຕັມສ່ວນ (ລະດັບການປົກປ້ອງ IP67)

2. ອາຍແກັສ SF6 (ຫຼືອາຍແກັສທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມທາງເລືອກ)

3. ການຈັດປະເພດ Arc ພາຍໃນ IAC AFLR 20kA/1s

4. ຊີວິດກົນຈັກ: ເຖິງ 5,000 ການດໍາເນີນງານສໍາລັບການໂຫຼດ-break switches

5. ຊ່ອງສຽບສາຍເຊື່ອມຕໍ່ແບບປະສົມປະສານກັບການບັນເທົາຄວາມເມື່ອຍລ້າ

6. ການຄວບຄຸມໄລຍະໄກທາງເລືອກແລະການເຊື່ອມໂຍງ SCADA

7. The Compact Sealed Fully Insulated RMU ຕ້ອງການບໍ່ມີການທໍາຄວາມສະອາດພາຍໃນຫຼືຕ້ານຄວາມຮ້ອນ condensation, ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາເມື່ອທຽບກັບ switchgear ປະເພດເປີດ.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

1. ຜະນຶກເຂົ້າກັນໄດ້ເຕັມທີ່, ມີ insulated ຢ່າງເຕັມສ່ວນ --- ບໍ່ມີອິດທິພົນຈາກຄວາມຊຸ່ມຊື່ນ, ຫມອກເກືອ, ຝຸ່ນ, ຫຼືສັດຂະຫນາດນ້ອຍ.

2. ໂຄງປະກອບການກະທັດລັດ --- ຄວາມກວ້າງປົກກະຕິ 350–450 ມມຕໍ່ຫນ່ວຍ, ປະຫຍັດພື້ນທີ່ເຖິງ 50%.

3. ການອອກແບບຫຼັກຖານສະແດງ Arc--- ປະຕິບັດຕາມ IAC AFLR 20kA/1s, ຮັບປະກັນຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານ.

4. ບໍ່ມີການບໍາລຸງຮັກສາເປັນເວລາ 20+ ປີ --- ບໍ່ຈໍາເປັນຕ້ອງທໍາຄວາມສະອາດ, ຕາກແຫ້ງ, ຫຼືເຕີມກ໊າຊພາຍໃຕ້ເງື່ອນໄຂປົກກະຕິ.

5. ການພັກຜ່ອນທີ່ເບິ່ງເຫັນ --- ປ່ອງຢ້ຽມສັງເກດທາງເລືອກສໍາລັບຕໍາແຫນ່ງສະຫຼັບການໂຫຼດ-break.

6. ຄວາມຫນ້າເຊື່ອຖືຂອງກົນຈັກສູງ --- ກົນໄກສະແຕນເລດທີ່ມີລູກປືນປະທັບຕາ.

7. Smart ພ້ອມ --- ສາມາດໄດ້ຮັບການຕິດຕັ້ງດ້ວຍ PT, CT, ແລະກົນໄກການເຮັດວຽກຂອງເຄື່ອງຈັກສໍາລັບການອັດຕະໂນມັດ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

● ເຄືອຄ່າຍໄຟຟ້າໃນຕົວເມືອງ --- ອາຄານທີ່ຢູ່ອາໄສ, ອາຄານພານິດ, ໂຮງໝໍ, ສູນຂໍ້ມູນ.

● ໂຄງ​ການ​ພະ​ລັງ​ງານ​ທົດ​ແທນ​ການ --- ສະຖານີ​ຂັ້ນ​ຕອນ​ຂອງ​ກັງ​ຫັນ​ລົມ​, ສາຍ​ເກັບ​ກໍາ​ກະ​ສິ​ກໍາ​ແສງ​ຕາ​ເວັນ​.

● ການກໍ່ສ້າງພື້ນຖານໂຄງລ່າງ --- ສະໜາມບິນ, ລົດໄຟໃຕ້ດິນ, ອຸໂມງ, ທ່າເຮືອ.

● ການສະຫນອງໄຟຟ້າຊົ່ວຄາວແລະສຸກເສີນ --- ສະຖານີຍ່ອຍມືຖື, ສະຖານທີ່ກໍ່ສ້າງ.

● ເຂດອຸດສາຫະກໍາ--- ໂຮງງານທີ່ຕ້ອງການຄວາມຫນ້າເຊື່ອຖືສູງແລະການບໍາລຸງຮັກສາຕ່ໍາ.

ຖາມ-ຕອບ

Q1: Compact Sealed Fully Insulated RMU ປະຕິບັດແນວໃດໃນສະພາບແວດລ້ອມແຄມທະເລທີ່ມີຄວາມຊຸ່ມຊື່ນສູງ?

A: ດີເລີດ. ເນື່ອງຈາກວ່າ Fully Insulated RMU ໃຊ້ຖັງສະແຕນເລດທີ່ຜະນຶກເຂົ້າກັນຢ່າງເຕັມສ່ວນກັບການປົກປ້ອງ IP67, ຄວາມຊຸ່ມບໍ່ສາມາດເຂົ້າໄປໃນຊ່ອງ insulation ໄດ້. ບໍ່ມີເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການຂົ້ນແມ່ນຕ້ອງການ. ນີ້ແມ່ນຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນຕໍ່ເຄື່ອງປ່ຽນແບບເປີດ, ເຊິ່ງມັກຈະທົນທຸກຈາກການ flashovers ພາຍໃນໃນເຂດທີ່ມີຄວາມຊຸ່ມຊື່ນສູງ.

Q2: ອັດຕາການຮົ່ວໄຫຼຂອງອາຍແກັສແມ່ນຫຍັງ? ຂ້ອຍຈໍາເປັນຕ້ອງເຕີມເງິນໃນຊ່ວງອາຍຸຂອງມັນບໍ?

A: ຂະບວນການຜະລິດຂອງພວກເຮົາປະກອບມີການທົດສອບການຮົ່ວໄຫຼຂອງ helium ເພື່ອຮັບປະກັນອັດຕາການຮົ່ວໄຫຼຫນ້ອຍກວ່າ 0.1% ຕໍ່ປີ. ພາຍໃຕ້ການດໍາເນີນງານຕາມປົກກະຕິ, ບໍ່ຈໍາເປັນຕ້ອງມີການເຕີມກ໊າຊພາຍໃນ 30 ປີ. ສັນຍານເຕືອນຄວາມດັນຕໍ່າຖືກລວມເຂົ້າເປັນຄຸນສົມບັດທາງເລືອກສຳລັບການເຕືອນລ່ວງໜ້າ.

Q3: ການຜະນຶກເຂົ້າກັນແບບກະທັດຮັດທີ່ມີ insulated ເຕັມ RMU ປອດໄພບໍ?

A: ແມ່ນແລ້ວ. ຖັງແມ່ນເຮັດດ້ວຍເຫຼັກສະແຕນເລດຫນາ 2 ມມ, ແລະການທົດສອບເສັ້ນໂຄ້ງພາຍໃນຮັບປະກັນວ່າໃນກໍລະນີທີ່ຫາຍາກຂອງຄວາມຜິດພາຍໃນ, ເສັ້ນໂຄ້ງຖືກບັນຈຸໂດຍບໍ່ມີການຂັບໄລ່ອາຍແກັສຮ້ອນອອກທາງຫນ້າຫຼືດ້ານຂ້າງ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ອ່ອນໄຫວຕໍ່ກັບໄຟ (ເຊັ່ນ: ໂຮງຫມໍ, ສູນຂໍ້ມູນ), ພວກເຮົາຍັງສະເຫນີການເຄືອບປ້ອງກັນໄຟແບບ passive ທາງເລືອກ.

Q4: ຂ້ອຍສາມາດເຊື່ອມໂຍງ RMU ນີ້ກັບລະບົບ SCADA ທີ່ມີຢູ່ຂອງຂ້ອຍໄດ້ບໍ?

A: ຢ່າງແທ້ຈິງ. Compact RMU ສະຫນັບສະຫນູນກົນໄກການເຮັດວຽກຂອງເຄື່ອງຈັກ, ຕິດຕໍ່ພົວພັນຊ່ວຍ, ແລະໂມດູນການສື່ສານ (RS485, Modbus, IEC 61850 ທາງເລືອກ). ສະຖານະເວລາຈິງ, ຄວາມຜິດ, ແລະຄວາມກົດດັນສາມາດຕິດຕາມໄດ້ຈາກໄລຍະໄກ.

Q5: ຄວາມແຕກຕ່າງກັນລະຫວ່າງຂອງທ່ານແມ່ນຫຍັງRMUແລະຕູ້ທີ່ມີ insulated ອາກາດແບບດັ້ງເດີມ?

A: ຕູ້ທີ່ມີ insulated ອາກາດແບບດັ້ງເດີມຮຽກຮ້ອງໃຫ້ມີການທໍາຄວາມສະອາດເປັນປົກກະຕິ, ໄລຍະຫ່າງການເກັບກູ້ຂະຫນາດໃຫຍ່, ແລະຄວາມຮ້ອນຕ້ານການ condensation. RMU ທີ່ມີ insulated ເຕັມທີ່ກະທັດຮັດຂອງພວກເຮົາກໍາຈັດຄວາມຕ້ອງການເຫຼົ່ານີ້ - ຮອຍຕີນຂະຫນາດນ້ອຍກວ່າ, ຄວາມຫນ້າເຊື່ອຖືທີ່ສູງຂຶ້ນ, ແລະຄ່າໃຊ້ຈ່າຍໃນການເປັນເຈົ້າຂອງທັງຫມົດຕ່ໍາກວ່າ 10-20 ປີ.

Q6: ທ່ານສະເຫນີການຮັບປະກັນ 12 ເດືອນບໍ?

A: ແມ່ນແລ້ວ, ພວກເຮົາສະເຫນີການຮັບປະກັນມາດຕະຖານ 12 ເດືອນນັບຈາກວັນທີ່ສົ່ງສິນຄ້າ, ມີທາງເລືອກທີ່ຈະຂະຫຍາຍໄປເຖິງ 24 ຫຼື 36 ເດືອນພາຍໃຕ້ສັນຍາການບໍລິການທີ່ຈ່າຍ. ໃນລະຫວ່າງໄລຍະເວລາການຮັບປະກັນ, ຄວາມບົກຜ່ອງດ້ານການຜະລິດໃດໆຖືກສ້ອມແປງຫຼືປ່ຽນໃຫມ່ໂດຍບໍ່ເສຍຄ່າ.

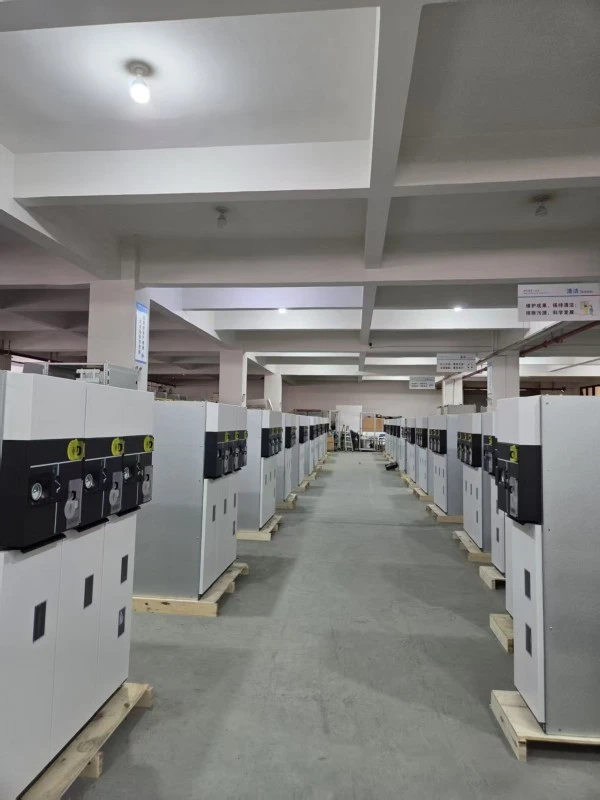

ລາຍລະອຽດການຜະລິດ

ຖັງແລະຂະບວນການຜະນຶກ

ຖັງຂອງ RMU ທີ່ມີ insulated ເຕັມທີ່ຫນາແຫນ້ນແມ່ນຜະລິດຈາກສະແຕນເລດ AISI 304 ຫນາ 2 ມມ, ການເຊື່ອມໂລຫະດ້ວຍເລເຊີແລະ helium-leak-tested. ການຜະນຶກແມ່ນໃຊ້ແຫວນ O-rings ຄູ່ທີ່ເຮັດດ້ວຍຢາງ hydrogenated nitrile (HNBR), ເຊິ່ງຮັກສາຄວາມຍືດຫຍຸ່ນໄດ້ຫຼາຍກວ່າ 30 ປີໂດຍບໍ່ມີອາຍຸຫຼືຮອຍແຕກ. ພຸ່ມໄມ້ທັງ ໝົດ ແມ່ນຖືກໂຍນລົງດ້ວຍ epoxy ທີ່ມີໄສ້ຝັງຕົວເພື່ອລົບລ້າງການໄຫຼບາງສ່ວນ.

Insulation ແລະ Arc ຂັດຂວາງ

ສະຫວິດການຢຸດການໂຫຼດດໍາເນີນການໃນອາຍແກັສ SF6 ຢູ່ທີ່ 0.04-0.05 MPa ຄວາມກົດດັນພີ່ນ້ອງ. ການອອກແບບການດັບເພີງປະເພດ puffer-type arc ຮັບປະກັນການຂັດຂວາງການໂຫຼດເຖິງ 630A ປະຈຸບັນແລະການສ້າງ / ແຕກຂອງກະແສສາຍສາກໄຟ. ໂມດູນ breaker ວົງຈອນສູນຍາກາດທາງເລືອກແມ່ນມີສໍາລັບການປ້ອງກັນການຫັນເປັນ, ປະສົມປະສານກັບ fuses ຈໍາກັດໃນປະຈຸບັນເພື່ອສ້າງເປັນຫນ່ວຍງານ "combo".

ກົນໄກການດໍາເນີນງານ

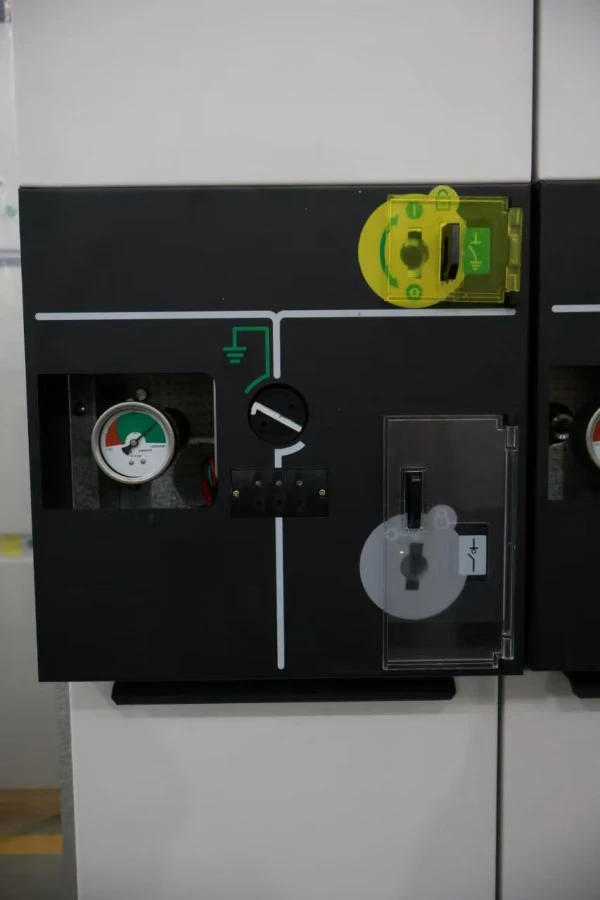

ສະຫຼັບສາມຕໍາແຫນ່ງ (ປິດ / ເປີດ / earthed) ແມ່ນຂັບເຄື່ອນໂດຍກົນໄກການພາກຮຽນ spring ການຊ່ວຍເຫຼືອທີ່ມີຕົວຊີ້ວັດຕໍາແຫນ່ງທີ່ຈະແຈ້ງ. ຊິ້ນສ່ວນເຄື່ອນທີ່ທັງຫມົດຖືກປະທັບຕາພາຍໃນຖັງ, ກໍາຈັດການຜຸພັງແລະການສະສົມຂອງຂີ້ຝຸ່ນ. ແຜງດ້ານຫນ້າປະກອບມີການຂັດຂວາງກົນຈັກ:

1. ປິດສະຫຼັບແຜ່ນດິນໂລກເມື່ອສະວິດການໂຫຼດຖືກປິດ

2. ການເປີດຝາປິດຊ່ອງໃສ່ສາຍເມື່ອສະວິດໂລກເປີດ

ການ​ເຊື່ອມ​ຕໍ່​ສາຍ​ແລະ Earthing​

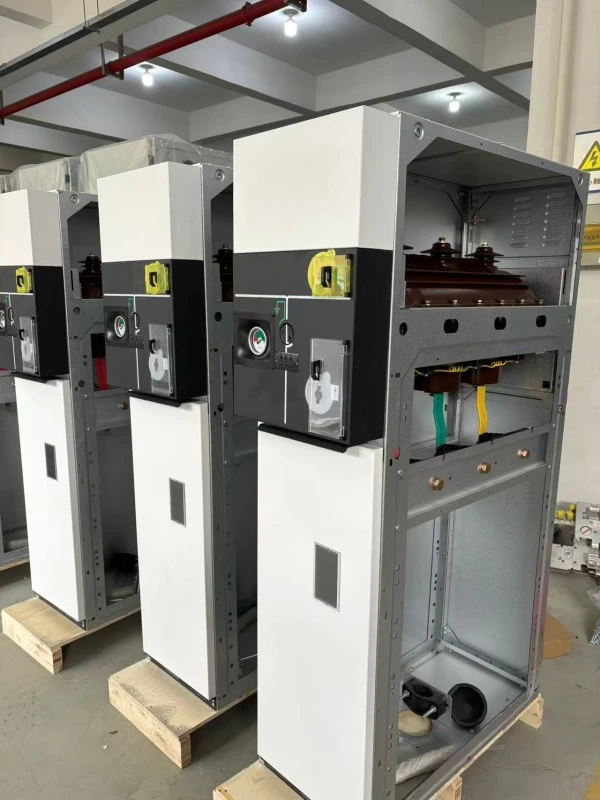

ຊ່ອງໃສ່ສາຍໄດ້ຖືກອອກແບບສໍາລັບສາຍດຽວຫຼືຂະຫນານທີ່ມີການຮອງຮັບ cone ຄວາມກົດດັນ. ກ່ອງສາຍເຄເບີ້ນມາດຕະຖານຍອມຮັບການປິດການຫົດຄວາມຮ້ອນ ຫຼືການຫົດຕົວເຢັນ. ແຖບແຜ່ນດິນໂລກທອງແດງແບບປະສົມປະສານແລ່ນຜ່ານທຸກຫນ່ວຍ, ມີຈຸດດິນສອງເທົ່າສໍາລັບການປະຕິບັດຕາມຄວາມປອດໄພ.

ການຮັບປະກັນຄຸນນະພາບແລະການທົດສອບ

ທຸກໆ RMU ທີ່ມີ insulated ເຕັມທີ່ກະທັດຮັດຜ່ານການທົດສອບປົກກະຕິກ່ອນການຂົນສົ່ງ:

● ການວັດແທກຄວາມຕ້ານທານຂອງວົງຈອນຕົ້ນຕໍ

● ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ການທົດສອບແຮງດັນ (42kV/1min ສໍາລັບ 12kV; 65kV/1min ສໍາລັບ 24kV)

● ການທົດສອບແຮງດັນຂອງຟ້າຜ່າ (ສູງສຸດ 75kV ສໍາລັບ 12kV; ສູງສຸດ 125kV ສໍາລັບ 24kV)

● ການ​ທົດ​ສອບ​ການ​ຮົ່ວ​ໄຫລ​ຂອງ​ອາຍ​ແກ​ັ​ສ (helium mass spectrometry​)

● ການທົດສອບການເຮັດວຽກກົນຈັກ (200 ຮອບ)

● ການວັດແທກການໄຫຼອອກບາງສ່ວນ (<5pC)

● ການຢັ້ງຢືນພາຍໃນ (ການທົດສອບປະເພດ, ປະຕິບັດໂດຍຫ້ອງທົດລອງພາກສ່ວນທີສາມ)

● ຜະລິດຕະພັນທັງໝົດປະຕິບັດຕາມ IEC 62271-200, GB 3906, GB/T 11022, ແລະ GB/T 3804.

ການຫຸ້ມຫໍ່ & ການຈັດສົ່ງ

ການຫຸ້ມຫໍ່: ກ່ອງໄມ້ສົ່ງອອກດ້ວຍໂຟມປ້ອງກັນການຊ໊ອກແລະສິ່ງກີດຂວາງຄວາມຊຸ່ມຊື່ນ. ແຕ່ລະໜ່ວຍໄດ້ຖືກຫໍ່ເປັນສ່ວນບຸກຄົນດ້ວຍຖົງຢາງດູດຝຸ່ນ.

ອຸປະກອນເສີມ: ມືຈັບປະຕິບັດການ, ຊຸດດິນ, ແຫວນ O-rings, ສາຍໄຟ, ແລະຄູ່ມືການຕິດຕັ້ງ.

ການຈັດສົ່ງ: FOB Shanghai ຫຼື Ningbo. ການຈັດສົ່ງມາດຕະຖານ 25-35 ມື້ຫຼັງຈາກຢືນຢັນການສັ່ງຊື້. ການຂົນສົ່ງທາງອາກາດມີສໍາລັບໂຄງການດ່ວນ.
