ແຮງດັນສູງຄົງທີ່ AC Metal Enclosed Switchgear

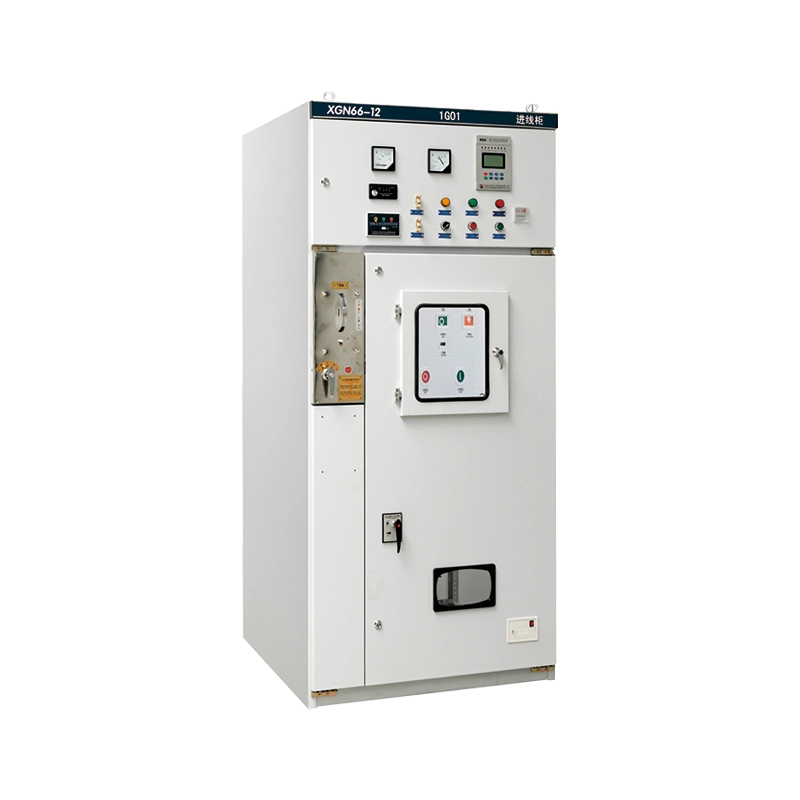

The High Voltage Fixed AC Metal Enclosed Switchgear (Model: XGN66-12) is a indoor, air-insulated complete set of switchgear. ມັນໄດ້ຖືກອອກແບບສໍາລັບສາມເຟດ AC 50 / 60Hz ລະບົບພະລັງງານທີ່ປະຕິບັດໃນແຮງດັນທີ່ມີການຈັດອັນດັບຂອງ 3.6kV, 7.2kV, ແລະ 12kV.

ບໍ່ເຫມືອນກັບຕົວແປທີ່ສາມາດແຕ້ມໄດ້, ເຄື່ອງປິດສະຫຼັບໂລຫະ AC ຄົງທີ່ນີ້ໃຊ້ຕົວຕັດວົງຈອນສູນຍາກາດທີ່ຕິດຢູ່ຄົງທີ່ ແລະລະບົບການແຍກໂຄງສ້າງ. ປັດຊະຍາຂອງການອອກແບບນີ້ເຮັດໃຫ້ການເຊື່ອມຕໍ່ວົງຈອນຕົ້ນຕໍງ່າຍຂຶ້ນ, ປັບປຸງຄວາມຫມັ້ນຄົງຂອງກົນຈັກ, ແລະສະຫນອງການແກ້ໄຂທີ່ປະຫຍັດຄ່າໃຊ້ຈ່າຍໂດຍບໍ່ມີການປະນີປະນອມຕໍ່ຄວາມປອດໄພ. ຝາປິດແມ່ນຜະລິດຈາກແຜ່ນເຫຼັກມ້ວນເຢັນທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ເຊື່ອມແລະ bolted ເພື່ອສ້າງໂຄງສ້າງທີ່ເຂັ້ມແຂງທີ່ທົນທານຕໍ່ການຜິດປົກກະຕິໃນລະຫວ່າງການຂົນສົ່ງແລະການດໍາເນີນງານ. ມັນເຮັດຫນ້າທີ່ເປັນການໂຕ້ຕອບທີ່ສໍາຄັນສໍາລັບການຮັບພະລັງງານໄຟຟ້າຈາກຕາຂ່າຍໄຟຟ້າແລະແຈກຢາຍມັນໃຫ້ກັບຫມໍ້ແປງ, ມໍເຕີ, ແລະການໂຫຼດແຮງດັນສູງອື່ນໆ, ສະເຫນີການຄວບຄຸມປະສົມປະສານ, ການວັດແທກແລະຫນ້າທີ່ປ້ອງກັນໃນຮອຍຕີນທີ່ຫນາແຫນ້ນ.

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

ຄຸນສົມບັດຫຼັກ (ແບບຖາມ-ຕອບ)

Q: ແມ່ນຫຍັງທີ່ເຮັດໃຫ້ການອອກແບບ "ຄົງທີ່" ຂອງແຮງດັນສູງນີ້ AC Metal Enclosed Switchgear ດີກ່ວາປະເພດທີ່ຖອນໄດ້?

A: ຄວາມງ່າຍດາຍແລະຄວາມເຂັ້ມແຂງ. ເນື່ອງຈາກວ່າອົງປະກອບຕົ້ນຕໍໄດ້ຖືກສ້ອມແຊມ, ການເຊື່ອມຕໍ່ວົງຈອນຕົ້ນຕໍແມ່ນເຂັ້ມແຂງແລະຫນ້ອຍລົງຕໍ່ກັບບັນຫາການສວມໃສ່ຕິດຕໍ່ທີ່ກ່ຽວຂ້ອງກັບການເຄື່ອນຍ້າຍ handcarts. ການ​ອອກ​ແບບ​ນີ້​ອະ​ນຸ​ຍາດ​ໃຫ້​ສໍາ​ລັບ​ປະ​ລິ​ມານ​ຕູ້​ຂະ​ຫນາດ​ນ້ອຍ​ກວ່າ (ເກືອບ 50​% ຂະ​ຫນາດ​ນ້ອຍ​ກ​່​ວາ​ການ​ອອກ​ແບບ​ພື້ນ​ເມືອງ​)​, ເຮັດ​ໃຫ້​ມັນ​ດີ​ເລີດ​ສໍາ​ລັບ​ການ​ຈໍາ​ກັດ​ພື້ນ​ທີ່ substation indoor​. ໂດຍທົ່ວໄປແລ້ວມັນຍັງສະເຫນີຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້ເບື້ອງຕົ້ນຕ່ໍາກວ່າໃນຂະນະທີ່ຮັກສາກົນໄກ interlocking "ຫ້າຫຼັກຖານ" ເພື່ອປ້ອງກັນການປະຕິບັດທີ່ບໍ່ຖືກຕ້ອງ.

Q: Lugao Power ຮັບປະກັນຄວາມປອດໄພຂອງພະນັກງານປະຕິບັດງານແນວໃດ?

A: ຄວາມປອດໄພແມ່ນຝັງຢູ່ໃນກົນຈັກ. ໄດ້ສະຫຼັບແມ່ນມີລະບົບການບັງຄັບໃຫ້ລັອກກົນຈັກລະຫວ່າງສະຫຼັບຕົ້ນຕໍ, disconnector, ແລະປະຕູຕູ້. The High Voltage Fixed AC Metal Enclosed Switchgear ມີລັກສະນະຈຸດແຕກຫັກທີ່ເຫັນໄດ້ (ສະຫຼັບແຍກ), ໃຫ້ຜູ້ປະຕິບັດການສາມາດເຫັນໄດ້ຊັດເຈນວ່າໄຟປິດກ່ອນທີ່ຈະບໍາລຸງຮັກສາ, ປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພຂອງໄຟຟ້າທົ່ວໂລກ. ນອກຈາກນັ້ນ, ອົງປະກອບເຊັ່ນ GN30-12 disconnector ໄດ້ຖືກລ້ອມຮອບຢ່າງເຕັມທີ່ເພື່ອປ້ອງກັນການເປີດເຜີຍຂອງ arc flash .

ຖາມ: ຜະລິດຕະພັນນີ້ສາມາດຖືກນໍາໃຊ້ໃນສະພາບແວດລ້ອມໃດ?

A: ຜະລິດຕະພັນນີ້ຖືກອອກແບບມາສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ຮຸນແຮງ. ມັນເຮັດວຽກຢ່າງເຊື່ອຖືໄດ້ໃນອຸນຫະພູມຕັ້ງແຕ່ -25 ° C ຫາ +40 ° C ແລະລະດັບຄວາມສູງສູງເຖິງ 1000m (ສາມາດປັບແຕ່ງໄດ້ສໍາລັບຄວາມສູງທີ່ສູງກວ່າ). ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ:

1. ໂຮງງານໄຟຟ້າ ແລະ ສະຖານີຍ່ອຍ: ເປັນຫົວໜ່ວຍຂາເຂົ້າ-ຂາອອກຕົ້ນຕໍ.

2. ວິສາຫະກິດອຸດສາຫະກຳ ແລະ ບໍ່ແຮ່: ສໍາລັບການຄວບຄຸມເຄື່ອງຈັກໜັກ ແລະ ໝໍ້ແປງໄຟ.

3. ອາຄານສູງ: ສໍາລັບຫ້ອງຈໍາຫນ່າຍພະລັງງານຢູ່ໃນຫ້ອງໃຕ້ດິນຫຼືຊັ້ນວິຊາການ.

4. ພະລັງງານທົດແທນ: ເປັນຈຸດ synchronization ສໍາລັບການກະສິກໍາພະລັງງານລົມຫຼືແສງຕາເວັນ.

Q: ນີ້ແຮງດັນສູງຄົງທີ່ AC Metal Enclosed Switchgear ສະຫນັບສະຫນູນການບໍາລຸງຮັກສາງ່າຍບໍ?

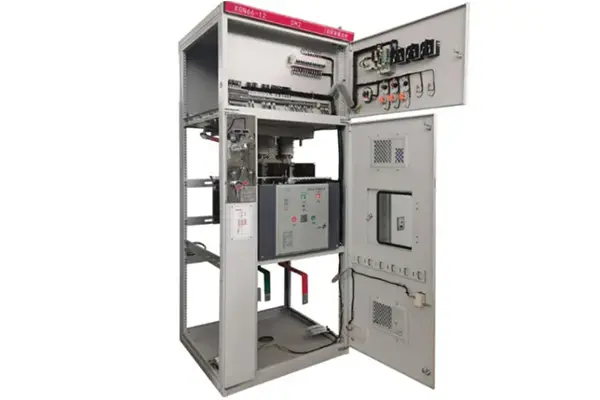

A: ຢ່າງແທ້ຈິງ. ເຖິງແມ່ນວ່າຈະຖືກ "ແກ້ໄຂ", ການບໍາລຸງຮັກສາແມ່ນກົງໄປກົງມາ. ແຜງດ້ານຫນ້າຊ່ວຍໃຫ້ເຂົ້າເຖິງຊ່ອງຕັດວົງຈອນໄດ້ງ່າຍຂຶ້ນ, ແລະຫ້ອງ busbar ແມ່ນແຍກຢູ່ດ້ານເທິງ. ການທົດແທນຟິວ (ໃນການປະສົມປະສານຟິວ) ແມ່ນງ່າຍດາຍແລະປອດໄພ.

ລາຍລະອຽດການຜະລິດ & ການຮັບປະກັນຄຸນນະພາບ

ຫັດຖະກໍາດ້ານວິຊາການ

● ການຜະລິດແບບພິເສດ: ການຫຸ້ມຫໍ່ໂລຫະໄດ້ຖືກປຸງແຕ່ງໂດຍໃຊ້ CNC punching, bending, ແລະ shearing machines, ຮັບປະກັນຄວາມແມ່ນຍໍາສູງແລະການປ່ຽນແປງລະຫວ່າງກັນ. ກອບແມ່ນປະກອບດ້ວຍ bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ລົບລ້າງການເຊື່ອມໂລຫະ.

● ປະສິດທິພາບຂອງສນວນ: ລະບົບໃຊ້ອາກາດເປັນຕົວກາງຂອງ insulating ຕົ້ນຕໍ. ຢ່າງໃດກໍຕາມ, ໂດຍຜ່ານໄລຍະຫ່າງ busbar ທີ່ດີທີ່ສຸດແລະການນໍາໃຊ້ insulators ສູງ creepage, ແຮງດັນສູງຄົງທີ່ AC Metal Enclosed Switchgear ໄດ້ຢ່າງງ່າຍດາຍຜ່ານຄວາມຖີ່ຂອງພະລັງງານ 42kV ທົນທານຕໍ່ການທົດສອບແຮງດັນ.

● ກົນໄກການຕິດກັນ: ພວກເຮົາໃຊ້ລະບົບ interlock "ຫ້າການປ້ອງກັນ" ທີ່ເຊື່ອຖືໄດ້:

1. ປ້ອງກັນການປິດຂອງເບກເກີຖ້າຫາກວ່າສະຫຼັບແຜ່ນດິນໂລກຖືກປິດ.

2. ປ້ອງກັນການປິດຂອງສະວິດ earthing ຖ້າ breaker ປິດ.

3. ປ້ອງກັນການເປີດແຜງໜ້າ/ຫລັງ ຖ້າເບກເກີສົດ.

ການຢັ້ງຢືນ

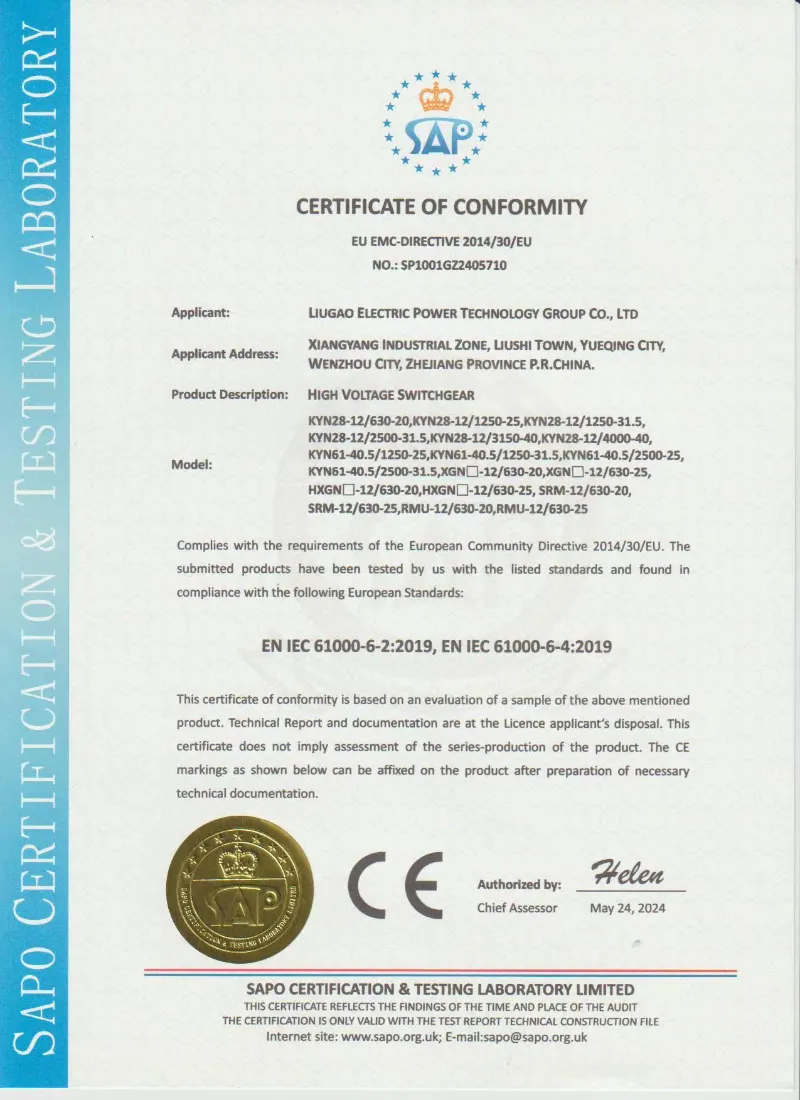

● Lugao Power Co., Ltd.ຍຶດໝັ້ນ​ແນວທາງ​ສາກົນ​ທີ່​ເຄັ່ງ​ຄັດ. ຊຸດ XGN66-12 ຂອງ​ພວກ​ເຮົາ​ແມ່ນ​ໄດ້​ຮັບ​ການ​ທົດ​ສອບ​ປະ​ເພດ​ຢ່າງ​ເຕັມ​ທີ່​ແລະ​ປະ​ຕິ​ບັດ​ຕາມ IEC 62271-200 (AC ໂລ​ຫະ​ປິດ switchgear ແລະ controlgear​)​. ພວກເຮົາຍັງຖືການຢັ້ງຢືນ ISO 9001 ສໍາລັບໂຮງງານຜະລິດຂອງພວກເຮົາ, ຮັບປະກັນຄຸນນະພາບທີ່ສອດຄ່ອງ.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ການເລືອກຄະແນນທີ່ຖືກຕ້ອງແມ່ນສໍາຄັນ. ສໍາລັບຫມໍ້ແປງໄຟ 1000kVA ຢູ່ທີ່ 12kV, ພວກເຮົາແນະນໍາ 630A rating ປະຈຸບັນທີ່ມີ 25kA ໄລຍະເວລາສັ້ນທົນທານຕໍ່ຄວາມສາມາດທີ່ຈະຈັດການກະແສຄວາມຜິດທີ່ເປັນໄປໄດ້. ປຶກສາວິສະວະກອນຂອງພວກເຮົາສໍາລັບການຄິດໄລ່ສະເພາະການໂຫຼດ.

ເປັນຫຍັງຕ້ອງເລືອກບໍລິສັດ Lugao Power Co., Ltd.

ພິສູດຄວາມຊ່ຽວຊານດ້ານການສົ່ງອອກ:ດ້ວຍຫຼາຍກວ່າ 500 ໜ່ວຍ ທີ່ໄດ້ປະຕິບັດຢ່າງສຳເລັດຜົນຢູ່ໃນຟີລິບປິນ, ຫວຽດນາມ, ຊາອຸດິອາຣາເບຍ ແລະ ໄນຈີເຣຍ ໃນໄລຍະ 5 ປີຜ່ານມາ, ການແກ້ໄຂການຫຸ້ມຫໍ່ຂອງພວກເຮົາ (ລວມທັງເຄື່ອງປັ້ນເຫຼັກ ແລະ ແຜ່ນປ້ອງກັນການກັດເຊາະ VCI) ໄດ້ຖືກທົດສອບການສູ້ຮົບສໍາລັບການຂົນສົ່ງທາງທະເລທາງໄກ ແລະ ການເກັບຮັກສາທ່າເຮືອທີ່ມີຄວາມຊຸ່ມຊື່ນ.

ການປັບແຕ່ງທີ່ແທ້ຈິງ:ນອກເຫນືອຈາກການຈັບຄູ່ສີ RAL, ພວກເຮົາສະຫນອງອັດຕາສ່ວນ CT / VT ທີ່ເຫມາະສົມແລະການຕັ້ງຄ່າການຕິດຕໍ່ຊ່ວຍເຫຼືອເພື່ອໃຫ້ເຫມາະສົມກັບໂຄງການ relay ການປົກປ້ອງທີ່ມີຢູ່ຂອງທ່ານ (ABB / Siemens / Schneider ເຂົ້າກັນໄດ້).

ລະບົບຕ່ອງໂສ້ການສະຫນອງ Agile:ນໍາໃຊ້ລະບົບນິເວດອົງປະກອບທ້ອງຖິ່ນຂອງພວກເຮົາ, ພວກເຮົາຮັບປະກັນເວລານໍາ 15-20 ມື້, ໄວກວ່າຄູ່ຮ່ວມງານເອີຣົບຢ່າງຫຼວງຫຼາຍ, ໂດຍບໍ່ມີການເສຍສະລະຄຸນນະພາບຂອງອົງປະກອບທີ່ສໍາຄັນ (VS1 / ZN63 vacuum interrupters).

ການຕອບສະ ໜອງ ຫຼັງຈາກການຂາຍ

ສາຍດ່ວນ:ຄໍາຖາມດ້ານວິຊາການຕອບພາຍໃນ 2 ຊົ່ວໂມງ (24/7).

Spares Logistics:ອາໄຫຼ່ທີ່ສໍາຄັນສົ່ງຜ່ານ DHL / FedEx ພາຍໃນ 48 ຊົ່ວໂມງ.

ເອກະສານດິຈິຕອນ:ພວກເຮົາໃຫ້ແຜນວາດສາຍໄຟພາສາອັງກິດເຕັມຮູບແບບ, SLDs, ແລະຄູ່ມືການດໍາເນີນງານຜ່ານທາງເຊື່ອມຕໍ່ຄລາວກ່ອນການອອກເດີນທາງຂອງເຮືອ, ເຮັດໃຫ້ທີມງານເວັບໄຊຂອງເຈົ້າກະກຽມລ່ວງຫນ້າ.
