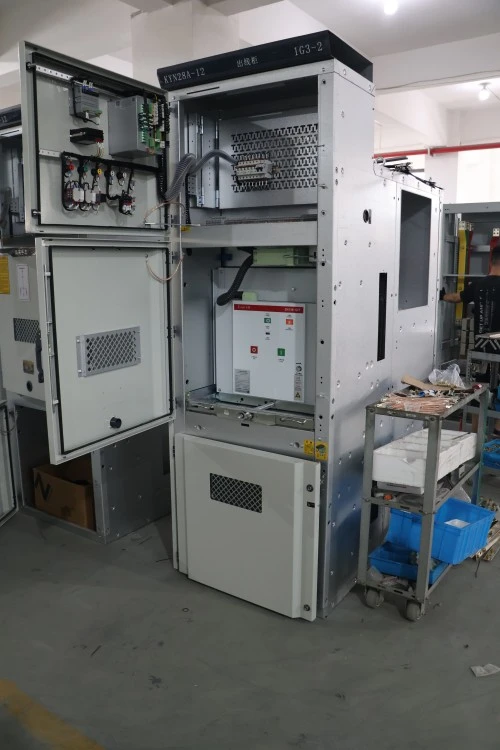

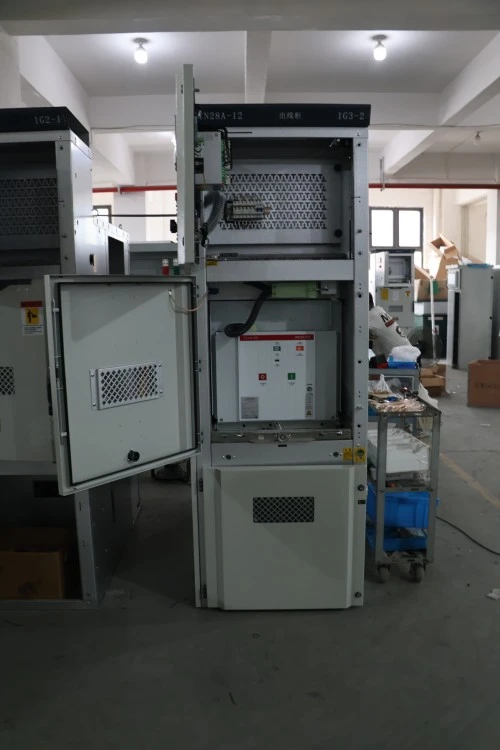

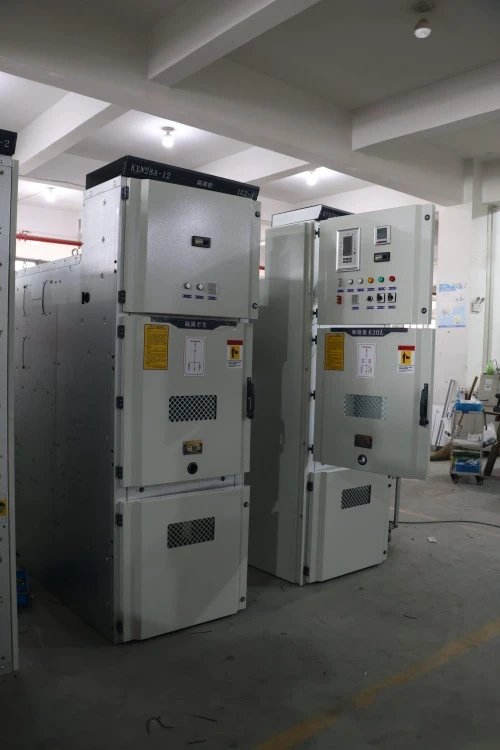

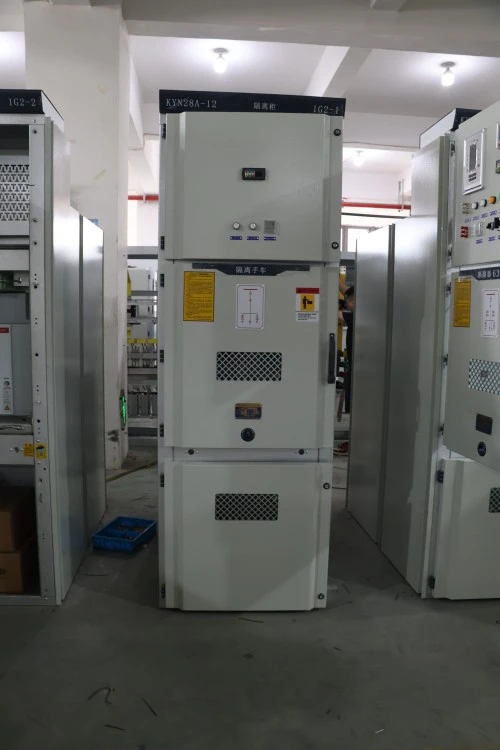

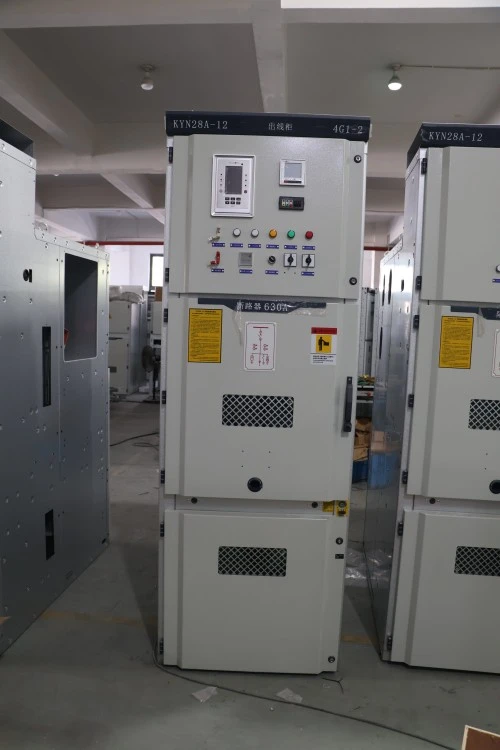

ປະເພດສູນ KYN ຫ້າການປ້ອງກັນ interlocking Switchgear ແຮງດັນສູງ

KYN Center type Five-prevention interlocking high voltage switchgear is a fully assembled, metal-enclosed, draw-out type switchgear the mainly used in 3.6kV to 12kV three-phase power AC systems. ມັນຖືກອອກແບບມາສໍາລັບການຕັ້ງຄ່າ busbar ດຽວຫຼື double busbar ທີ່ມີຄໍາຮ້ອງສະຫມັກ feeder ສາຂາ.

ອຸປະກອນນີ້ແມ່ນຫຍັງ?

ອຸ​ປະ​ກອນ​ນີ້​ແມ່ນ​ຕູ້​ກະ​ຈາຍ​ພະ​ລັງ​ງານ​ແຮງ​ດັນ​ສູງ​ທີ່​ເຮັດ​ໃຫ້​ການ​ຕັດ​ວົງ​ຈອນ​, disconnectors​, ສະ​ຫຼັບ​ດິນ​, ຫມໍ້​ໄຟ​ໃນ​ປັດ​ຈຸ​ບັນ​, transformers ແຮງ​ດັນ​, ແລະ relays ການ​ປົກ​ປັກ​ຮັກ​ສາ​. ຄຸນນະສົມບັດກໍານົດຂອງມັນແມ່ນກົນໄກ "ຫ້າການປ້ອງກັນ interlocking", ເຊິ່ງປ້ອງກັນທາງດ້ານຮ່າງກາຍ:

1. ປິດດ້ວຍສະວິດດິນປິດ

2. ເປີດຝາດ້ານໜ້າດ້ວຍເບກເກີປິດ

3. ການໃສ່ຫຼືເອົາເບກເກີອອກເມື່ອປິດສະວິດ

4. ປະຕິບັດການສະຫຼັບດິນໃນເວລາທີ່ດໍາລົງຊີວິດ

5. ປິດເຄື່ອງຕັດວົງຈອນໂດຍບໍ່ມີພະລັງງານຄວບຄຸມ

ມັນເຮັດຫຍັງ?

ມັນໄດ້ຮັບພະລັງງານໄຟຟ້າຢ່າງປອດໄພຈາກຫມໍ້ແປງຫຼືສາຍຂາເຂົ້າແລະແຈກຢາຍມັນໃຫ້ກັບເຄື່ອງປ້ອນຂໍ້ມູນຂາອອກເຊັ່ນ: ມໍເຕີ, ຫມໍ້ແປງ, ທະນາຄານ capacitor, ຫຼືສະຖານີຍ່ອຍຮອງ. KYN Center type Five-prevention interlocking high voltage switchgear is the back of the medium-voltage industrial and utility networks .

ລາຍລະອຽດລະຫັດຕົວແບບ:

● KYN – K: Metal-clad Y: Draw-out type N: Indoor

● ປະ​ເພດ​ສູນ – ການ​ຕັ້ງ​ຄ່າ Modular center-breaker

● ຫ້າການປ້ອງກັນ interlocking – ປ້ອງກັນຄວາມຜິດພາດທາງກົນຈັກ ແລະໄຟຟ້າ

● ແຮງດັນສູງ switchgear – ໃຫ້ຄະແນນສູງສຸດ 12kV

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

1. ຄວາມ​ປອດ​ໄພ​ສູງ – ຫ້າ​ການ​ປ້ອງ​ກັນ Interlocking​

KYN Center ປະເພດຫ້າການປ້ອງກັນ interlocking switchgear ແຮງດັນສູງມີລັກສະນະການ interlock ກົນຈັກບັງຄັບລະຫວ່າງ breaker, ຕິດຕໍ່ພົວພັນແຍກຕ່າງຫາກ, ສະຫຼັບດິນ, ແລະແຜງດ້ານຫນ້າ. ນີ້ ກຳ ຈັດຄວາມສ່ຽງຂອງຄວາມຜິດພາດຂອງຜູ້ປະຕິບັດການ - ສາເຫດອັນດັບ 1 ຂອງການເກີດອັກຄີໄພໄຟ.

2. ການກໍ່ສ້າງແບບໂມດູນກະທັດລັດ

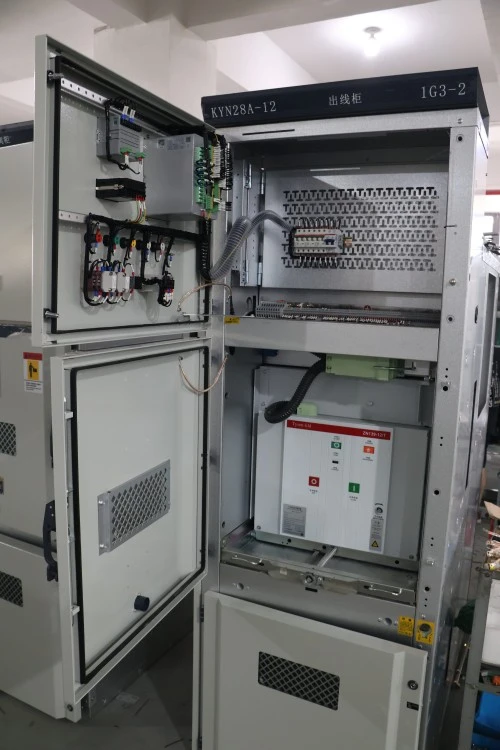

ລໍ້ເລື່ອນເບຣກເກີເລື່ອນອອກໄດ້ຢ່າງລຽບງ່າຍຢູ່ເທິງລາງລົດໄຟດ້ວຍສາມຕຳແໜ່ງທີ່ແຕກຕ່າງຄື: ປະຕິບັດການ, ທົດສອບ/ແຍກ, ແລະ ຖອດອອກ. ນີ້ອະນຸຍາດໃຫ້ບໍາລຸງຮັກສາໂດຍບໍ່ມີການ de-energizing busbar ທັງຫມົດ - ປະໂຫຍດທີ່ສໍາຄັນສໍາລັບສູນຂໍ້ມູນແລະໂຮງຫມໍ.

3. ການຕິດຕາມ ແລະການຄວບຄຸມອັດສະລິຍະ

IEDs ອັດສະລິຍະທາງເລືອກ (ລີເລ) ໃຫ້:

● ການຕິດຕາມກະແສໄຟຟ້າ, ແຮງດັນ, ແລະພະລັງງານໃນເວລາຈິງ

● ກະແສໄຟຟ້າເກີນ, ຄວາມຜິດຂອງແຜ່ນດິນໂລກ, ແລະການປ້ອງກັນທິດທາງ

● ການສື່ສານ RS485/Modbus ຫຼື IEC 61850

● ເປີດ/ປິດໄລຍະໄກຜ່ານ SCADA

● ເຊັນເຊີອຸນຫະພູມ ແລະ ຄວາມຊຸ່ມຊື່ນມາດຕະຖານພາຍໃນຊ່ອງເບກເກີປ້ອງກັນການຂົ້ນຂື່ນ.

4. ຄວາມຫນ້າເຊື່ອຖືຂອງກົນຈັກສູງ

● ອາຍຸຂອງກົນໄກເບກເກີ: 30,000 ການດໍາເນີນງານ (ບໍ່ມີການບໍາລຸງຮັກສາ)

● ຕິດຕໍ່ພົວພັນຊ່ວຍ: ໂລຫະປະສົມ Silver-nickel ສໍາລັບການດໍາເນີນການໄຟຟ້າ 10,000+

● ການຕັດການເຊື່ອມຕໍ່ຕົ້ນຕໍ: ທອງແດງສີເງິນທີ່ມີຄວາມກົດດັນໃນພາກຮຽນ spring

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກ

ລາຍ​ລະ​ອຽດ​ການ​ຜະ​ລິດ​

1. ຜ້າປິດລ້ອມ

● ເຫຼັກມ້ວນເຢັນ 2.0 ມມ (ເຄືອບສັງກະສີ) ຫຼື ເຫຼັກສະແຕນເລດ 1.5 ມມ

● Laser-cut ແລະ CNC-bent ສໍາລັບຄວາມແມ່ນຍໍາ

● ກອບຖືກເຊື່ອມດ້ວຍການເຄືອບຝຸ່ນທີ່ທົນທານຕໍ່ການກັດກ່ອນ (ມາດຕະຖານ RAL 7035)

2. ກົນ​ໄກ​ປ້ອງ​ກັນ​ປະ​ຕິ​ບັດ​ຫ້າ​

● ແຜ່ນເຫຼັກ ແລະ ເຊືອກຜູກ (ບໍ່ມີຊິ້ນສ່ວນພາດສະຕິກ)

● ທົດສອບສໍາລັບ 10,000 ວົງຈອນ interlocking ໂດຍບໍ່ມີການລົ້ມເຫຼວ

● ລວມມີການຕິດກັນກະແຈສຳລັບຂາເຂົ້າ/ຂາອອກ ແລະ ແຖບຜູກ

3. Breaker Trolley

● ດຶງຕົວເຄື່ອງດ້ວຍການລັອກສາມຕຳແໜ່ງ

● ຕັດການເຊື່ອມຕໍ່ຂັ້ນຕົ້ນແບບການຈັດຮຽງດ້ວຍຕົນເອງ

● ປລັກສຽບສຳຮອງທີ່ມີວົງຈອນຄວບຄຸມ 16–32

4. ລະບົບ Busbar

● ທອງແດງ E-Cu ທີ່ມີປະສິດທິພາບສູງ (ເກຣດ ETP)

● ຂໍ້ຕໍ່ທີ່ເຮັດດ້ວຍເງິນດ້ວຍເຄື່ອງຊັກຜ້າ Belleville

● insulated ຄວາມຮ້ອນຫົດສໍາລັບການແຍກໄລຍະ

5. ຊ່ອງໃສ່ສາຍ

● ພື້ນທີ່ກວ້າງຂວາງສໍາລັບສາຍໄຟເຖິງ 4×240mm² ຕໍ່ໄລຍະ

● ວົງເລັບຍຶດສາຍທີ່ຖອດອອກໄດ້

● ການຈັດຫາ CT ລໍາດັບສູນ

6. ການທົດສອບໂຮງງານ

● 100% dielectric ທົນການທົດສອບ

● ການ​ທົດ​ສອບ​ການ​ດໍາ​ເນີນ​ງານ​ກົນ​ຈັກ (50 ຮອບ​ຂັ້ນ​ຕໍ່າ​ສຸດ​)

● ການວັດແທກການໄຫຼອອກບາງສ່ວນ (≤5pC ຢູ່ທີ່ 1.2× ແຮງດັນໄຟຟ້າ)

● ການວັດແທກຄວາມຕ້ານທານການຕິດຕໍ່ (ໄມໂຄໂອມິເຕີ)

7. ການຢັ້ງຢືນ & ການຮັບປະກັນຄຸນນະພາບ

● ປະເພດທົດສອບໂດຍສອດຄ່ອງກັບ GB/T 3906, IEC 62271-200, ແລະ DL/T 404

● ທົດສອບເສັ້ນໂຄ້ງພາຍໃນ (IAC AFLR 40kA/1s)

● ISO 9001:2015 ການຜະລິດທີ່ໄດ້ຮັບການຮັບຮອງ

● ບົດ​ລາຍ​ງານ​ການ​ທົດ​ສອບ​ເປັນ​ປົກ​ກະ​ຕິ​ລວມ​ກັບ​ແຕ່​ລະ​ຄະ​ນະ​ກໍາ​ມະ​

ເປັນຫຍັງເລືອກບໍລິສັດ Lugao Power ຈໍາກັດຫຼາຍກວ່າຄູ່ແຂ່ງ?

ຄໍາຖາມລູກຄ້າທົ່ວໄປ

Q1: ນີ້ KYN Center ປະເພດ Five-prevention interlocking switchgear ແຮງດັນສູງສາມາດຖືກນໍາໃຊ້ສໍາລັບລະບົບ 24kV?

A: ບໍ່, ມາດຕະຖານ KYN ຖືກຈັດອັນດັບເຖິງ 12kV. ສໍາລັບ 24kV, ພວກເຮົາສະເຫນີ KYN28-24 variant ທີ່ມີການເກັບກູ້ insulation ເພີ່ມຂຶ້ນ. ກະລຸນາລະບຸແຮງດັນລະບົບຂອງເຈົ້າເມື່ອຮ້ອງຂໍໃບສະເໜີລາຄາ.

Q2: ທ່ານສະຫນອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດເປັນສ່ວນຫນຶ່ງຂອງ KYN Metal-Clad Switchgear ບໍ?

A: ແມ່ນແລ້ວ, ທຸກໆກະດານມາປະກອບຢ່າງເຕັມສ່ວນດ້ວຍເຄື່ອງຕັດວົງຈອນສູນຍາກາດທີ່ທົດສອບໂດຍໂຮງງານ (ປະເພດ VS1). ພວກເຮົາຍັງສະເຫນີທາງເລືອກທີ່ເຂົ້າກັນໄດ້ເຊັ່ນ ABB VD4, Siemens 3AH, ຫຼື Schneider HVX ຖ້າຕ້ອງການ.

Q5: ທ່ານສາມາດສະຫນອງສາຍ switchgear ເຕັມຮູບແບບລວມທັງຂາເຂົ້າ, metering, feeder, ແລະ capacitor panels ທັງຫມົດເປັນ KYN Metal-Enclosed Switchgear?

A: ຢ່າງແທ້ຈິງ. ພວກ​ເຮົາ​ອອກ​ແບບ​ແລະ​ຜະ​ລິດ​ຕະ​ພັນ​ຄົບ​ຖ້ວນ​ສົມ​ບູນ​ທີ່​ມີ​ຊ່ອງ​ຊ່ວຍ​ເຫຼືອ​ທີ່​ຕ້ອງ​ການ​ທັງ​ຫມົດ​, ການ​ເຊື່ອມ​ຕໍ່ busbar​, ແລະ interlocks inter-panel​. ພຽງແຕ່ສົ່ງແຜນວາດເສັ້ນດຽວຂອງທ່ານ.

Q6: ເຈົ້າສະຫນອງເອກະສານຫຍັງ?

A: ສໍາລັບທຸກ switchgear KYN, ພວກເຮົາສະຫນອງ: ການແຕ້ມຮູບການຈັດການທົ່ວໄປ, schematic ສາຍ, ໃບເກັບເງິນຂອງວັດສະດຸ, ບົດລາຍງານການທົດສອບ, ຄູ່ມືຄໍາແນະນໍາ, ແລະຕາຕະລາງ interlocking - ທັງຫມົດໃນພາສາອັງກິດ (ຫຼືພາສາທ້ອງຖິ່ນຂອງທ່ານ).

ຄໍາຖາມທີ 7: ຫ້າການປ້ອງກັນ interlocking ພາກສະຫນາມສາມາດປັບໄດ້ບໍ?

A: ບໍ່ – ແລະນີ້ແມ່ນເຈດຕະນາ. Interlocking ແມ່ນຕັ້ງໂຮງງານຜະລິດແລະຜະນຶກເຂົ້າກັນເພື່ອປ້ອງກັນການລົບກວນ. ຢ່າງໃດກໍຕາມ, ພວກເຮົາສະຫນອງການແຕ້ມກົນຈັກທີ່ຈະແຈ້ງເພື່ອໃຫ້ທີມງານຂອງທ່ານເຂົ້າໃຈເຫດຜົນ. ຖ້າທ່ານຕ້ອງການການປ່ຽນແປງ, ຕິດຕໍ່ພະແນກວິສະວະກໍາຂອງພວກເຮົາ.

ຄວາມສາມາດໃນການຜະລິດ

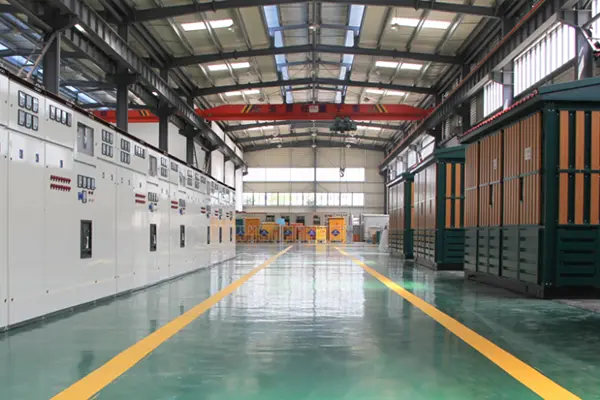

Lugao Power Co., Ltd.ຜະລິດ KYN Center Type Five-Prevention Interlocking High Voltage Switchgear ໃນໂຮງງານຜະລິດທີ່ທັນສະໄໝ ພ້ອມກັບເຄື່ອງຜະລິດ, ການປະກອບ ແລະ ອຸປະກອນທົດສອບແຮງດັນສູງ. ທຸກໆແຜງສະຫຼັບແມ່ນຜະລິດພາຍໃຕ້ລະບົບການຄຸ້ມຄອງຄຸນນະພາບ ISO 9001 ທີ່ເຄັ່ງຄັດ, ຮັບປະກັນຄຸນນະພາບທີ່ສອດຄ່ອງ, ປະສິດທິພາບທີ່ເຊື່ອຖືໄດ້, ແລະປະຕິບັດຕາມມາດຕະຖານສາກົນຢ່າງເຕັມທີ່.
