XGN Box-type Fixed Type Switchgear ແຮງດັນສູງ

ອຸ​ປະ​ກອນ​ນີ້​ແມ່ນ​ຫຍັງ?

XGN Box-type fixed type switchgear ແຮງດັນສູງ (XGN ຫຍໍ້ມາຈາກ "Box-type fixed type") ແມ່ນໂລຫະປິດ,ເຄື່ອງປ່ຽນແຮງດັນສູງໃນລົ່ມການຊຸມນຸມ. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນລະບົບໄຟຟ້າສາມເຟດ AC ທີ່ມີແຮງດັນໄຟຟ້າທີ່ມີການຈັດອັນດັບ 6kV, 10kV, 20kV, ຫຼື 35kV, ແລະຄວາມຖີ່ລະດັບ 50/60Hz.

ມັນເຮັດຫຍັງ?

ອຸ​ປະ​ກອນ​ນີ້​ໄດ້​ຖືກ​ນໍາ​ໃຊ້​ສໍາ​ລັບ​ການ​ຮັບ​ແລະ​ແຈກ​ຢາຍ​ພະ​ລັງ​ງານ​ໄຟ​ຟ້າ​, ເຊັ່ນ​ດຽວ​ກັນ​ກັບ​ການ​ຄວບ​ຄຸມ​, ປົກ​ປັກ​ຮັກ​ສາ​, ແລະ​ຕິດ​ຕາມ​ກວດ​ກາ​ສາຍ​ໄຟ​ຟ້າ​ແລະ​ຫມໍ້​ໄຟ​. ບໍ່ຄືກັບ switchgear ປະເພດແບບແຕ້ມອອກ, ເຄື່ອງສະຫຼັບແຮງດັນສູງແບບຄົງທີ່ຂອງ XGN Box ໃຊ້ເຄື່ອງຕັດວົງຈອນທີ່ຕິດຢູ່ຄົງທີ່ແລະຕັດການເຊື່ອມຕໍ່ທີ່ມີຊ່ອງຫວ່າງທີ່ເບິ່ງເຫັນໄດ້, ເຮັດໃຫ້ມັນແຂງກວ່າ, ປະຫຍັດຄ່າໃຊ້ຈ່າຍ, ແລະງ່າຍຕໍ່ການຮັກສາໃນການນໍາໃຊ້ອຸດສາຫະກໍາແລະການຄ້າຂະຫນາດກາງຫຼາຍ.

ລາຍລະອຽດລະຫັດຕົວແບບ:

XGN – ປະເພດກ່ອງຄົງທີ່ ປະເພດ Indoor Metal-enclosed

ປະເພດກ່ອງ – ທີ່ຢູ່ອາໃສໂລຫະປິດລ້ອມຢ່າງເຕັມສ່ວນ

ປະເພດຄົງທີ່ - ການຕິດຕັ້ງຄົງທີ່ຂອງອົງປະກອບສະຫຼັບຕົ້ນຕໍ

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ:

ຫ້ອງຈໍາຫນ່າຍໄຟຟ້າໃນໂຮງງານ, ສະຖານທີ່ທີ່ຢູ່ອາໄສ, ສູນການຄ້າ, ໂຮງຫມໍ, ສູນຂໍ້ມູນ, ແລະສະຖານີພະລັງງານທົດແທນ.

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

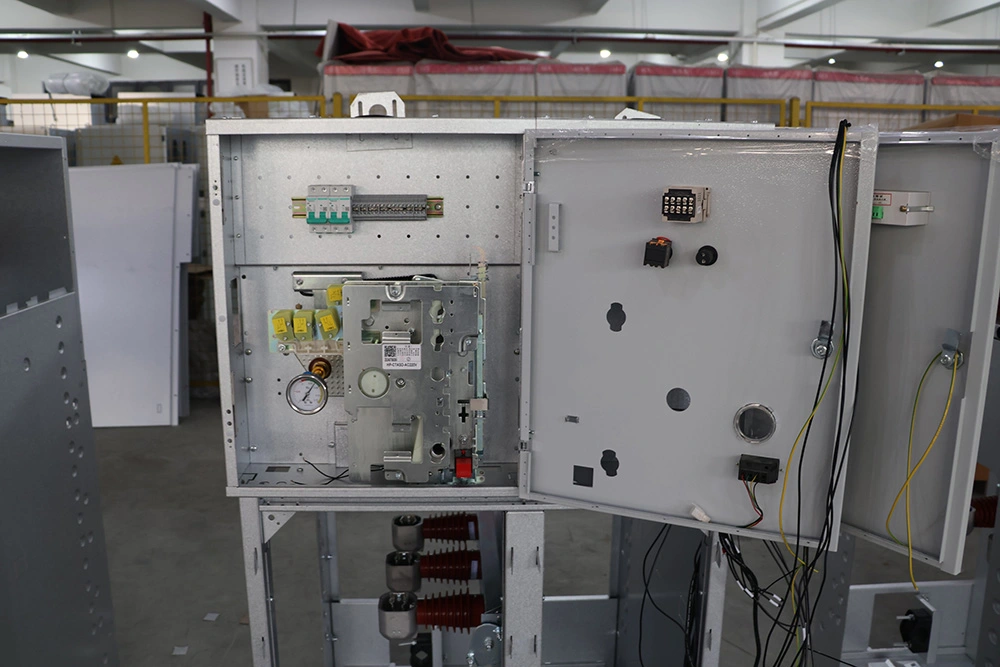

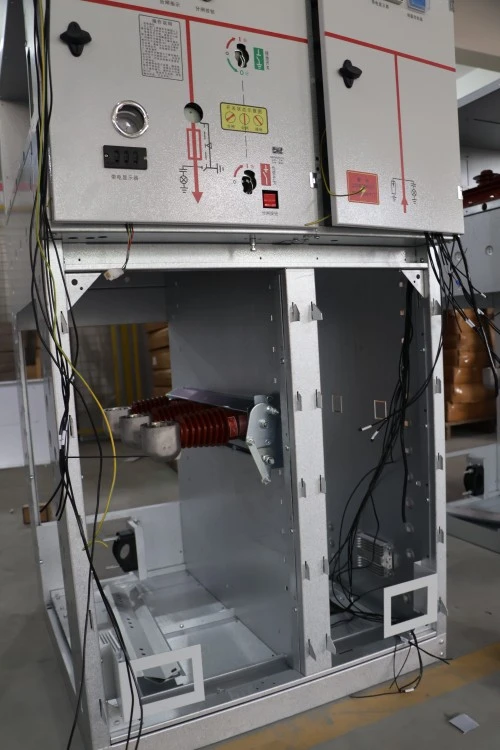

XGN Box-type fixed type switchgear ແຮງດັນສູງເປັນການແກ້ໄຂ switchgear ໄດ້ມາດຕະຖານ, ປະຫຍັດ, ແລະເຊື່ອຖືໄດ້ສູງ. ໂຄງສ້າງຫຼັກຂອງມັນປະກອບມີຕົວຕັດວົງຈອນສູນຍາກາດແບບຄົງທີ່, ສະຫຼັບແຍກສາມຕຳແໜ່ງ, ໝໍ້ແປງກະແສໄຟຟ້າ, ໝໍ້ແປງແຮງດັນ, ແລະກົນໄກການເຊື່ອມຕິດກັນແບບຄົບວົງຈອນ. ຝາປິດແມ່ນເຮັດດ້ວຍເຫຼັກມ້ວນເຢັນຫຼືສະແຕນເລດທີ່ມີຄຸນນະພາບສູງ, ເຄືອບດ້ວຍຝຸ່ນ electrostatic ເພື່ອຕ້ານການກັດກ່ອນທີ່ດີເລີດ.

ຕົວກໍານົດການໄຟຟ້າທີ່ສໍາຄັນ: ລະດັບແຮງດັນໄຟຟ້າ 12kV (24kV / 40.5kV ທາງເລືອກ), rated ປະຈຸບັນສູງເຖິງ 3150A, ວົງຈອນສັ້ນທົນທານຕໍ່ໃນປະຈຸບັນສູງເຖິງ 40kA. ໄດ້ສະຫຼັບປະຕິບັດຕາມມາດຕະຖານ GB3906 ແລະ IEC62271-200 ຢ່າງສົມບູນ.

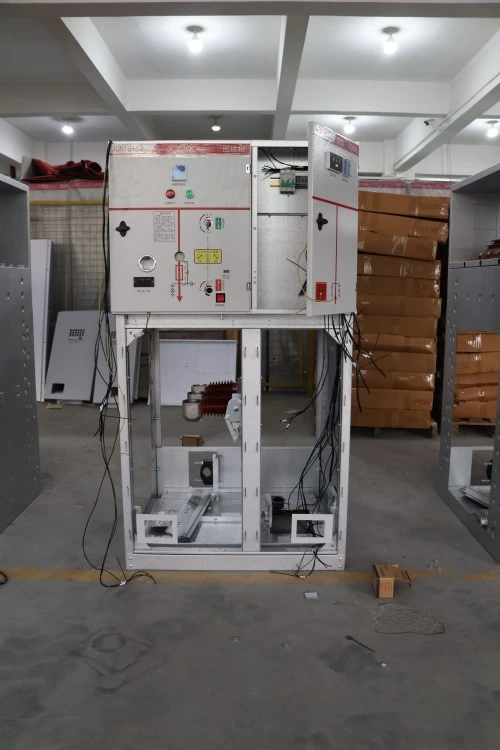

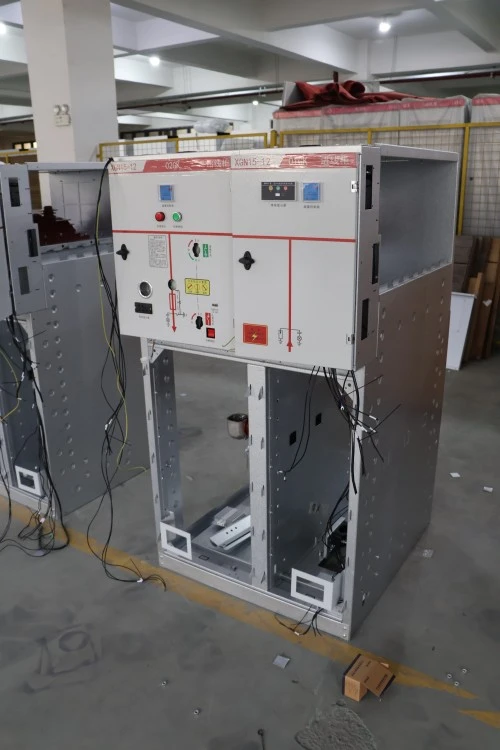

ການອອກແບບທີ່ຫນາແຫນ້ນຂອງມັນ (ຄວາມກວ້າງປົກກະຕິ 800mm, ຄວາມເລິກ 900mm, ຄວາມສູງ 2200mm) ຊ່ວຍປະຢັດພື້ນທີ່ທີ່ມີຄຸນຄ່າ. ຊ່ອງໄຟຟ້າແຮງດັນສູງທັງໝົດແມ່ນຖືກປິດລ້ອມຢ່າງເຕັມປ່ຽມ ແລະຕິດກັນ, ຮັບປະກັນການເຮັດວຽກທີ່ປອດໄພ. ແຜງດ້ານຫນ້າປະກອບມີແຜນວາດ mimic ທີ່ຊັດເຈນ, ໂຄມໄຟຊີ້ບອກ, ແລະປຸ່ມການເດີນທາງສຸກເສີນ.

XGN Box-type fixed ປະເພດ switchgear ແຮງດັນສູງແມ່ນເຫມາະສົມໂດຍສະເພາະສໍາລັບໂຄງການທີ່ການດໍາເນີນງານງ່າຍດາຍ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ແລະການບໍາລຸງຮັກສາງ່າຍແມ່ນບູລິມະສິດໃນໄລຍະການກໍານົດອອກ.

ຕົວກໍານົດການຜະລິດຕະພັນ (ຂໍ້ມູນຈໍາເພາະ)

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​ແລະ​ການ​ນໍາ​ໃຊ້​

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

1. ຄວາມງ່າຍດາຍປະເພດຄົງທີ່ – ອັດຕາການລົ້ມເຫຼວທີ່ຕໍ່າກວ່າ

ບໍ່ມີໂຄງສ້າງທາງລົດໄຟທີ່ສັບສົນ. XGN Box-type fixgear switchgear ແຮງດັນສູງໃຊ້ bolted ຫຼືການເຊື່ອມຕໍ່ໂດຍກົງ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງຄວາມລົ້ມເຫຼວຂອງກົນຈັກຢ່າງຫຼວງຫຼາຍ.

2. Disconnect Contacts ເບິ່ງເຫັນ – ປອດໄພສໍາລັບການ Lockout/Tagout

ສະວິດທີ່ໂດດດ່ຽວສະຫນອງຕໍາແຫນ່ງຕິດຕໍ່ທີ່ເຫັນໄດ້ຊັດເຈນ. ຜູ້ປະຕິບັດການສາມາດຢືນຢັນການແຍກວົງຈອນໄດ້ຢ່າງເຫັນໄດ້ຊັດກ່ອນທີ່ຈະບໍາລຸງຮັກສາ - ປະໂຫຍດດ້ານຄວາມປອດໄພທີ່ສໍາຄັນກວ່າເກຍປະເພດນ້ໍາມັນເກົ່າຫຼືປະເພດ mini.

3. ກະທັດຮັດ ແລະປະຫຍັດພື້ນທີ່

ຄວາມກວ້າງຕ່ໍາສຸດ 600mm ສໍາລັບຮຸ່ນ 12kV. ເຫມາະສໍາລັບ retrofitting ໃນ substations ພື້ນທີ່ຈໍາກັດ.

4. Interlocked ຢ່າງເຕັມສ່ວນ - ປ້ອງກັນບໍ່ໃຫ້ misoperation

ການ​ເຊື່ອມ​ຕໍ່​ກົນ​ຈັກ​ແລະ​ໄຟ​ຟ້າ​ລະ​ຫວ່າງ​ເຄື່ອງ​ຕັດ​ວົງຈອນ, ສະ​ຫຼັບ​ໂດດ​ດ່ຽວ, ແລະ​ການ​ປົກ​ຫຸ້ມ​ຂອງ​ຫນ້າ​ສອດ​ຄ່ອງ​ກັບ​ຂໍ້​ກໍາ​ນົດ "ຫ້າ​ປ້ອງ​ກັນ​"​.

5. ປັບຕົວໄດ້ສໍາລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງ

ເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການ condensation ແລະ enclosure ຫນ້າ IP4X ຮັບປະກັນການດໍາເນີນງານທີ່ເຊື່ອຖືໄດ້ໃນສະພາບແວດລ້ອມຊຸ່ມຫຼືຂີ້ຝຸ່ນ.

ພື້ນທີ່ຄໍາຮ້ອງສະຫມັກ

● ໂຮງງານອຸດສາຫະກໍາ – ການສະຫນອງພະລັງງານສໍາລັບສາຍການຜະລິດ

● ສູນການຄ້າ – ຫ້ອງຈຳໜ່າຍຫຼັກ

● ສູນຂໍ້ມູນ – ການສະຫຼັບພະລັງງານສຳຮອງ

● ສະຖານີພະລັງງານລົມ/ແສງຕາເວັນ – ການເກັບກຳແຮງດັນປານກາງ

● ໂຮງໝໍ – ການສະຫຼັບພະລັງງານຄູ່ດ້ວຍເກຍຄົງທີ່

ຖາມ-ຕອບ

ຖາມ: ຄວາມແຕກຕ່າງລະຫວ່າງປະເພດຄົງທີ່ຂອງກ່ອງ XGN ຂອງເຈົ້າແລະປະເພດການດຶງອອກ (ເຊັ່ນ KYN) ແມ່ນຫຍັງ?

A: ຄໍາຖາມທີ່ຍິ່ງໃຫຍ່. XGN Box-type fixed type switchgear ແຮງດັນສູງມີຕົວຕັດວົງຈອນທີ່ຕິດຢູ່ຄົງທີ່. ທ່ານບໍ່ສາມາດ "ມ້ວນອອກ" ເບກເກີ, ແຕ່ທ່ານໄດ້ຮັບໂຄງສ້າງທີ່ເຂັ້ມງວດກວ່າ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາກວ່າ, ແລະການບໍາລຸງຮັກສາງ່າຍກວ່າ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຄວາມຊ້ໍາຊ້ອນທີ່ມີໃຫ້ສູງແມ່ນບໍ່ສໍາຄັນ (ເຊັ່ນ: ການດໍາເນີນງານຫນ້ອຍກວ່າ 500 ຕໍ່ປີ), ປະເພດຄົງທີ່ແມ່ນປະຫຍັດແລະເຊື່ອຖືໄດ້.

ປະຕູ.

ລາຍລະອຽດການຜະລິດ

1. ການ​ຜະ​ລິດ Enclosure

ແຜ່ນເຫຼັກມ້ວນເຢັນ (≥2mm) ຫຼືເຫຼັກສະແຕນເລດ 304

ງໍ, ການເຊື່ອມໂລຫະ, ແລະການປິ່ນປົວດ້ານໃນເຮືອນ

ການເຄືອບຝຸ່ນ electrostatic (ຄວາມຫນາ≥60μm, ການທົດສອບການສີດເກືອ≥240h)

2. ອົງປະກອບຫຼັກ

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແບບຄົງທີ່ (ຍີ່ຫໍ້: Lugao / Siemens ທາງເລືອກ, ABB)

ສະວິດແຍກສາມຕຳແໜ່ງດ້ວຍການແຍກທີ່ເຫັນໄດ້

busbars ທອງແດງ (tinned ຫຼື silver-plated)

ໝໍ້ແປງກະແສໄຟຟ້າ/ແຮງດັນ (ລະດັບຄວາມຖືກຕ້ອງ 0.5/0.2S)

3. ສາຍໄຟພາຍໃນ

ຕົວເລກສາຍ, ຕັນຢູ່ປາຍຍອດ, ແລະທໍ່ພາດສະຕິກຖືກຫມາຍຢ່າງຊັດເຈນ

ສາຍໄຟທີສອງທົດສອບຢູ່ທີ່ 2kV ສໍາລັບ 1 ນາທີ

ສາຍໄຟທັງໝົດບໍ່ທົນທານຕໍ່ໄຟ ແລະໃຫ້ຄະແນນ 105°C

4. ການທົດສອບໂຮງງານ

ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ການທົດສອບແຮງດັນ

ການວັດແທກຄວາມຕ້ານທານຂອງວົງຈອນຕົ້ນຕໍ

ການທົດສອບການເຮັດວຽກກົນຈັກ (≥200 ເທື່ອ)

ການຢືນຢັນຟັງຊັນ interlock

ການວັດແທກການໄຫຼອອກບາງສ່ວນ (≤10pC)

XGN vs KYN Switchgear

ການເລືອກລະຫວ່າງ XGN Fixed Type Switchgear ແລະKYN ຖອນເງິນ Switchgear ຂຶ້ນກັບຄວາມຕ້ອງການຂອງໂຄງການ, ຍຸດທະສາດການບໍາລຸງຮັກ ແລະງົບປະມານຂອງທ່ານ. XGN switchgear ຖືກອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຈັດລໍາດັບຄວາມສໍາຄັນຂອງຄວາມຫນ້າເຊື່ອຖື, ການດໍາເນີນງານງ່າຍດາຍ, ແລະຄ່າໃຊ້ຈ່າຍໃນການລົງທຶນຕ່ໍາ, ໃນຂະນະທີ່ switchgear KYN ແມ່ນດີກວ່າສໍາລັບລະບົບທີ່ຕ້ອງການການບໍາລຸງຮັກສາເລື້ອຍໆຫຼືຄວາມຍືດຫຍຸ່ນໃນການດໍາເນີນງານສູງ.

ການຢັ້ງຢືນແລະການຮັບປະກັນຄຸນນະພາບ

● ປະຕິບັດຕາມ IEC 62271-200

● GB 3906 ຮັບຮອງ

● ການທົດສອບຄວາມຜິດ Arc ພາຍໃນ (IAC A-FL) – ທາງເລືອກ

● ISO 9001:2015 ລະບົບການຄຸ້ມຄອງໂຮງງານ

● ປະເພດບົດລາຍງານການທົດສອບຈາກສະຖານີທົດສອບອຸປະກອນແຮງດັນສູງແຫ່ງຊາດ (Xi'an / Beijing)

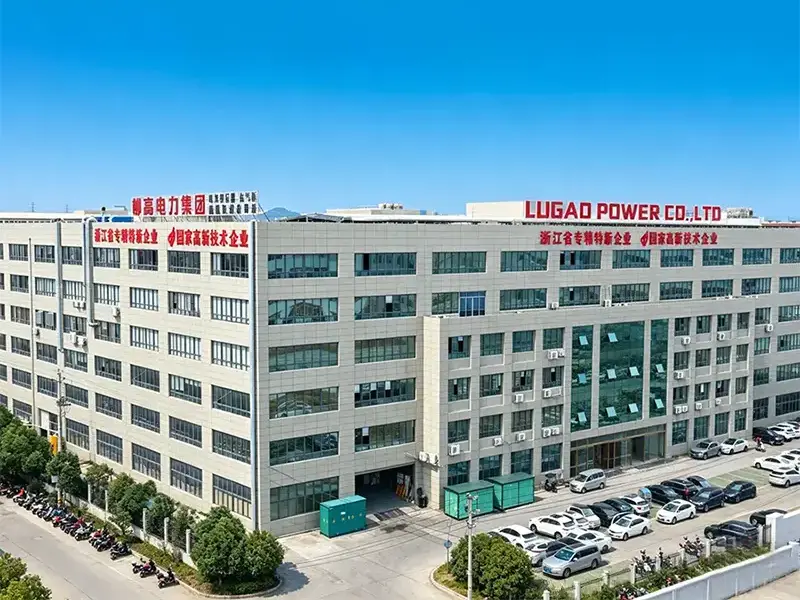

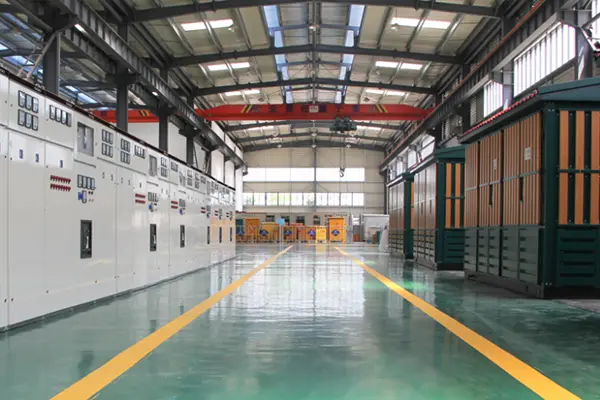

XGN switchgear ຂອງພວກເຮົາແມ່ນຜະລິດຢູ່ໃນໂຮງງານຜະລິດທີ່ທັນສະໄຫມທີ່ມີເຄື່ອງຕັດ laser CNC, ສູນໂຄ້ງ CNC, ລະບົບການເຊື່ອມໂລຫະຫຸ່ນຍົນ, ສາຍການປຸງແຕ່ງ busbar ທອງແດງ, ແລະຫ້ອງທົດລອງທີ່ມີແຮງດັນສູງທີ່ສົມບູນແບບ. XGN Box-type fixed type switchgear ແຮງດັນສູງຂອງທ່ານຈະຖືກສົ່ງກັບຊຸດຂອງບົດລາຍງານການທົດສອບ, ແຜນວາດສາຍໄຟ, ແລະຄູ່ມືການດໍາເນີນງານທັງພາສາອັງກິດແລະພາສາຈີນ.

ຂໍ້ໄດ້ປຽບເມື່ອປຽບທຽບກັບຄູ່ແຂ່ງ – ເປັນຫຍັງຕ້ອງເລືອກ Lugao?

ການຫຸ້ມຫໍ່ແລະການຈັດສົ່ງ

ມາດຕະຖານການຫຸ້ມຫໍ່

● ກະເປົ໋າໄມ້ອັດທີ່ມີຄວາມເຂັ້ມແຂງສູງສ່ວນບຸກຄົນທີ່ມີຟິມກັນຄວາມຊຸ່ມຊື່ນ

● ແຜ່ນໂຟມພາຍໃນສໍາລັບອົງປະກອບ

● ປາຍຂາອອກທັງໝົດປົກຄຸມດ້ວຍໝວກສນວນ

● ພາກສ່ວນ Busbar ປະກອບດ້ວຍປ້າຍຊື່ແຍກຕ່າງຫາກ

ເຄື່ອງຫມາຍການຂົນສົ່ງ

● ໝາຍເລກການສັ່ງຊື້, ຈຸດໝາຍປາຍທາງ, ນ້ຳໜັກ, ປ້າຍ “Fragile” ແລະ “No Stack”

ທາງເລືອກການຈັດສົ່ງ

● FOB Ningbo / Shanghai

●ເວລານໍາ: 15-25 ມື້ສໍາລັບການຕັ້ງຄ່າມາດຕະຖານ

ຄໍາຫມັ້ນສັນຍາການບໍລິການຫລັງການຂາຍ

● ໄລຍະເວລາຮັບປະກັນ – 12 ເດືອນນັບຈາກວັນທີສົ່ງສິນຄ້າ (ສາມາດຂະຫຍາຍໄດ້ເຖິງ 24 ຫຼື 36 ເດືອນພາຍໃຕ້ສັນຍາການບໍລິການ)

● ການຊ່ວຍເຫຼືອດ້ານວິຊາການ – ໃຫ້ຄໍາປຶກສາຟຣີຕະຫຼອດຊີວິດ; ການແກ້ໄຂບັນຫາທາງໄກພາຍໃນ 2 ຊົ່ວໂມງໃນມື້ເຮັດວຽກ

● ການບໍລິການພາກສະໜາມ – ມີຄຳແນະນຳການຕິດຕັ້ງ; ການ​ຈັດ​ການ​ຄວາມ​ຜິດ​ພາດ​ຢູ່​ໃນ​ສະ​ຖານ​ທີ່​ຕາມ​ຄວາມ​ຕ້ອງ​ການ (ຟຣີ​ໃນ​ລະ​ຫວ່າງ​ການ​ຮັບ​ປະ​ກັນ​)

● ການສະຫນອງອາໄຫຼ່ – ຊິ້ນສ່ວນທົ່ວໄປທີ່ເກັບຮັກສາໄວ້; ການຈັດສົ່ງເຄື່ອງຈັດສົ່ງໃນມື້ຕໍ່ໄປສໍາລັບການສັ່ງດ່ວນ
